S+S Regeltechnik HYGRASGARD AFTF Series Operating Instructions, Mounting & Installation
On-wall humidity and temperature sensors (+- 1.8%/+-2.0), calibratable, with multi-range switching and active / passive output
Hide thumbs
Also See for HYGRASGARD AFTF Series:
Table of Contents
Advertisement
Available languages
Available languages
Quick Links

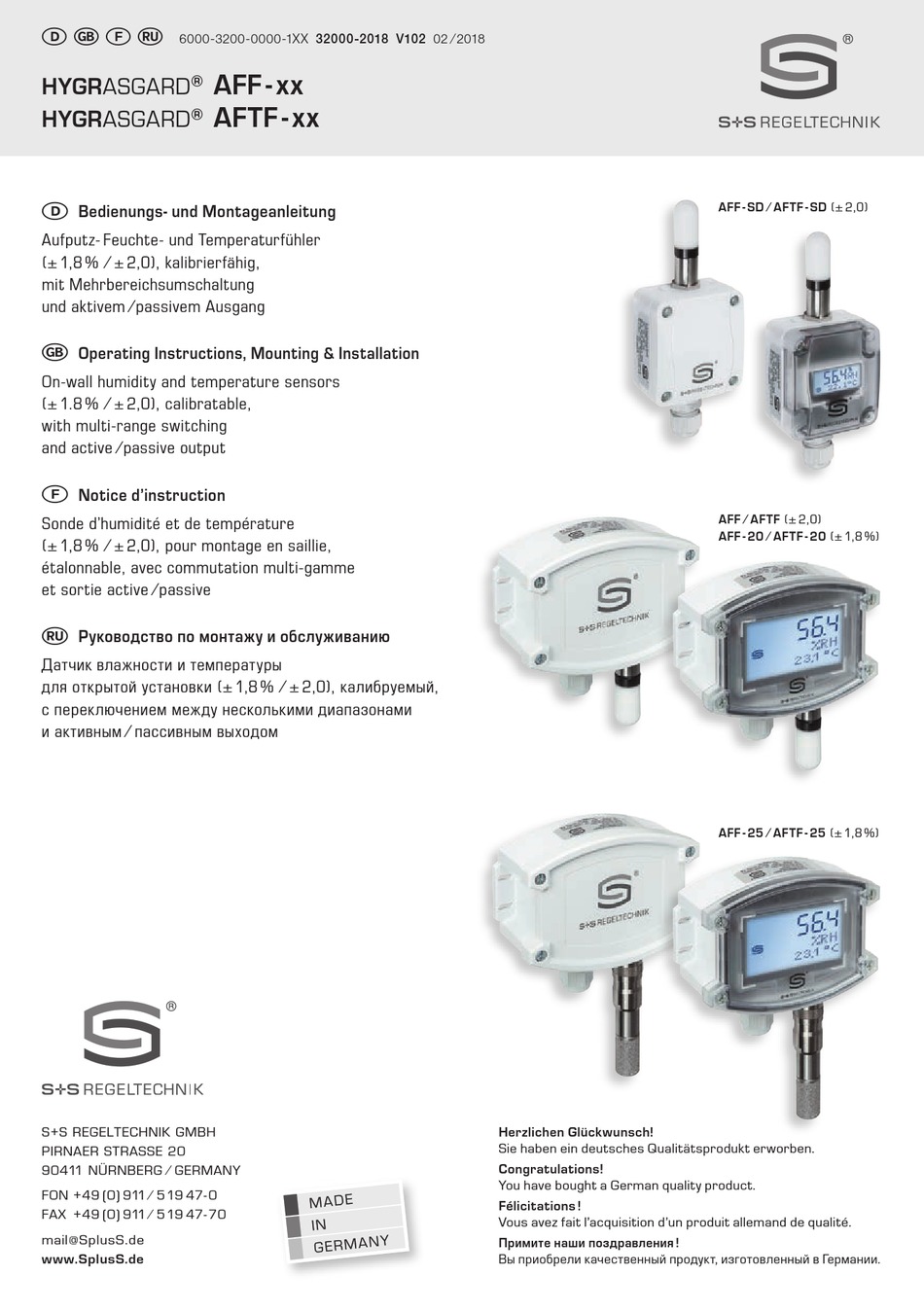

D G F r
6000-3200-0000-1XX 32000-2018 V102 02 ⁄ 2018
AFF - xx
HYGRASGARD
®
AFTF - xx
HYGRASGARD
®
D
Bedienungs- und Montageanleitung
Aufputz- Feuchte- und Temperaturfühler
(± 1,8 % ⁄ ± 2,0), kalibrierfähig,
mit Mehrbereichsumschaltung
und aktivem ⁄ passivem Ausgang
G
Operating Instructions, Mounting & Installation
On-wall humidity and temperature sensors
(± 1.8 % ⁄ ± 2,0), calibratable,
with multi-range switching
and active ⁄ passive output
F
Notice d'instruction
Sonde d'humidité et de température
(± 1,8 % ⁄ ± 2,0), pour montage en saillie,
étalonnable, avec commutation multi-gamme
et sortie active ⁄ passive
r
Руководство по монтажу и обслуживанию
Датчик влажности и температуры
для открытой установки (± 1,8 % ⁄ ± 2,0), калибруемый,
с переключением между несколькими диапазонами
и активным ⁄ пассивным выходом
S+S REGELTECHNIK GMBH
PIRNAER STRASSE 20
90411 NÜRNBERG ⁄ GERMANY
FON +49 (0) 911 ⁄ 5 19 47- 0
FAX +49 (0) 911 ⁄ 5 19 47- 70
mail@SplusS.de
www.SplusS.de
Herzlichen Glückwunsch!
Sie haben ein deutsches Qualitätsprodukt erworben.
Congratulations!
You have bought a German quality product.
Félicitations !
Vous avez fait l'acquisition d'un produit allemand de qualité.
Примите наши поздравления !
Вы приобрели качественный продукт, изготовленный в Германии.
AFF - SD ⁄ AFTF - SD (± 2,0)
AFF ⁄ AFTF (± 2,0)
AFF - 20 ⁄ AFTF - 20 (± 1,8 %)
AFF - 25 ⁄ AFTF - 25 (± 1,8 %)
Advertisement
Table of Contents
Related Manuals for S+S Regeltechnik HYGRASGARD AFTF Series
Summary of Contents for S+S Regeltechnik HYGRASGARD AFTF Series
- Page 1 для открытой установки (± 1,8 % ⁄ ± 2,0), калибруемый, с переключением между несколькими диапазонами и активным ⁄ пассивным выходом AFF - 25 ⁄ AFTF - 25 (± 1,8 %) S+S REGELTECHNIK GMBH Herzlichen Glückwunsch! Sie haben ein deutsches Qualitätsprodukt erworben. PIRNAER STRASSE 20 Congratulations! 90411 NÜRNBERG ⁄...
- Page 2 D G F r AFF, AFF - 20 HYGRASGARD ® AFTF, AFTF - 20 HYGRASGARD ® Maßzeichnung AFF ⁄ AFTF (± 2,0) Dimensional drawing AFF - 20 ⁄ AFTF - 20 (± 1,8 %) Plan coté (Tyr2 ) Габаритный чертеж M16x1.5 M16x1.5 ø...
-
Page 3: Technische Daten
® HYGRASGARD AFF - xx ⁄ AFTF - xx Rev. 2018 - V24 DE SD = Rev. 2018 - V22 DE Kalibrierfähiger Außen-Feuchte- ⁄ Temperatursensor HYGRASGARD ® AFF ⁄ AFTF (± 2,0 % ) AFF - SD ⁄ AFTF - SD (± 2,0 % ) und AFF - 20 ⁄... - Page 4 ® HYGRASGARD AFF ⁄ AFTF, AFF - SD ⁄ AFTF - SD (± 2,0 %) HYGRASGARD ® AFF – Aufputz- Feuchtefühler (± 2,0 %), Standard ® HYGRASGARD AFTF – Aufputz- Feuchte- und Temperaturfühler (± 2,0 %), Standard Typ ⁄ WG02 Messbereich ⁄...
- Page 5 ® HYGRASGARD AFF - 20 ⁄ AFTF - 20, AFF - 25 ⁄ AFTF - 25 (± 1,8 %) HYGRASGARD ® AFF - 20 – Aufputz- Feuchtefühler (± 1,8 %), Premium ® HYGRASGARD AFTF - 20 – Aufputz- Feuchte- und Temperaturfühler (± 1,8 %), Premium Typ ⁄...
- Page 6 ® HYGRASGARD AFF - xx ⁄ AFTF - xx Schaltbild AFTF - SD - U Schaltbild** AFTF - SD - I mit ⁄ ohne Display mit ⁄ ohne Display (Tyr1) (Tyr1) passiver Stecker passiver Stecker Sensor Display Sensor Display DIP-Schalter DIP-Schalter Mehrbereichs- Mehrbereichs-...
- Page 7 ® HYGRASGARD AFF - xx ⁄ AFTF - xx AFTF - xx - U AFTF - xx - I Schaltbild Schaltbild** mit Display mit Display (Tyr2) (Tyr2) 1 2 3 4 5 6 °C r.H. 1 2 3 4 5 6 °C r.H.
- Page 8 ® HYGRASGARD AFF - xx ⁄ AFTF - xx VERSORGUNGSSPANNUNG: Schaltbild Einzelbetrieb Als Verpolungsschutz der Betriebsspannung ist bei dieser Gerätevariante eine Einweggleichrichtung bzw. Verpolungschutzdiode integriert. Diese interne Einweggleichrichtung erlaubt auch den Betrieb mit AC-Versorgungs- spannung bei 0 - 10 V Geräten. Das Ausgangssignal ist mit einem Messgerät abzugreifen.
-
Page 9: Wichtige Hinweise
Wichtige Hinweise – Dieses Gerät darf nur in schadstofffreier, nicht kondensierender Luft, ohne Über- oder Unterdruck am Sensorelement eingesetzt werden. – Bei Aussen- und Kanalfühlern schützt der Sinterfilter des Sensorelementes den Feuchtesensor vor eventuellen Staub belastungen. Dieser Filter sollte bei Verunreinigung ⁄ Verschmutzung regelmäßig gewartet werden. –... -
Page 10: Technical Data
® HYGRASGARD AFF - xx ⁄ AFTF - xx Rev. 2018 - V24 GB SD = Rev. 2018 - V22 GB Calibratable outdoor humidity ⁄ temperature sensor HYGRASGARD ® AFF ⁄ AFTF (± 2.0 % ) AFF - SD ⁄ AFTF - SD (± 2.0 % ) and AFF - 20 ⁄... - Page 11 ® HYGRASGARD AFF ⁄ AFTF, AFF - SD ⁄ AFTF - SD (± 2.0 %) HYGRASGARD ® AFF – On-wall humidity sensors (± 2.0 %), Standard ® HYGRASGARD AFTF – On-wall humidity and temperature sensors (± 2.0 %), Standard Type ⁄ WG02 Measuring Range ⁄...
- Page 12 ® HYGRASGARD AFF - 20 ⁄ AFTF - 20, AFF - 25 ⁄ AFTF - 25 (± 1.8 %) HYGRASGARD ® AFF - 20 – On-wall humidity sensors (± 1.8 %), Premium ® HYGRASGARD AFTF - 20 – On-wall humidity and temperature sensors (± 1.8 %), Premium Type ⁄...
- Page 13 ® HYGRASGARD AFF - xx ⁄ AFTF - xx Schematic diagram AFTF - SD - U Schematic diagram** AFTF - SD - I with / without display with / without display (Tyr1) (Tyr1) Passive Plug Passive Plug sensor display sensor display DIP switches DIP switches...
- Page 14 ® HYGRASGARD AFF - xx ⁄ AFTF - xx Schematic diagram AFTF - xx - U Schematic diagram** AFTF - xx - I with display with display (Tyr2) (Tyr2) 1 2 3 4 5 6 1 2 3 4 5 6 °C r.H.
-
Page 15: Supply Voltage
® HYGRASGARD AFF - xx ⁄ AFTF - xx SUPPLY VOLTAGE: Connecting scheme Individual operation For operating voltage reverse polarity protection, a one-way rectifier or reverse polarity protection diode is integrated in this device variant. This internal one-way rectifier also allows operating 0 - 10 V devices on AC supply voltage. - Page 16 General notes – This device may only be used in pollutant-free non-precipitating air without above-atmospheric or below-atmospheric pressure at the sensor element. – On outdoor and duct sensors, the sinter filter of the senor element protects the humidity sensor against potential dust exposure. In case of pollution ⁄...
-
Page 17: Caractéristiques Techniques
® HYGRASGARD AFF - xx ⁄ AFTF - xx Rev. 2018 - V24 FR SD = Rev. 2018 - V22 FR Le capteur d’humidité-température étalonnable pour montage à l’extérieur HYGRASGARD ® AFF ⁄ AFTF (± 2,0 % ), AFF - SD ⁄ AFTF - SD (± 2,0 % ) et AFF - 20 ⁄... - Page 18 ® HYGRASGARD AFF ⁄ AFTF, AFF - SD ⁄ AFTF - SD (± 2,0 %) HYGRASGARD ® AFF – Sonde d’humidité pour montage en saillie (± 2,0 %), Standard ® HYGRASGARD AFTF –Sonde d’humidité et de température pour montage en saillie (± 2,0 %), Standard Désignation ⁄...
- Page 19 ® HYGRASGARD AFF - 20 ⁄ AFTF - 20, AFF - 25 ⁄ AFTF - 25 (± 1,8 %) HYGRASGARD ® AFF - 20 – Sonde d’humidité pour montage en saillie (± 1,8 %), Premium ® HYGRASGARD AFTF - 20 – Sonde d’humidité et de température pour montage en saillie (± 1,8 %), Premium Désignation ⁄...
- Page 20 ® HYGRASGARD AFF - xx ⁄ AFTF - xx Schéma de raccordement AFTF - SD - U Schéma de raccordement** AFTF - SD - I avec ⁄ sans écran avec ⁄ sans écran (Tyr1) (Tyr1) Passive Plug Passive Plug sensor display sensor display...
- Page 21 ® HYGRASGARD AFF - xx ⁄ AFTF - xx Schéma de raccordement AFTF - xx - U Schéma de raccordement** AFTF - xx - I avec ⁄ sans écran avec ⁄ sans écran (Tyr2) (Tyr2) 1 2 3 4 5 6 1 2 3 4 5 6 °C r.H.
-
Page 22: Tension D'alimentation
® HYGRASGARD AFF - xx ⁄ AFTF - xx TENSION D’ALIMENTATION : Schéma de raccordement individuel Cette variante d’appareil est dotée d’une protection contre l’inversion de polarité, c.-à.-d. elle comprend un redressement demi-onde (diode de re- dressement). Grâce à cette diode de redressement intégrée, les appareils 0 -10 V peuvent également être alimentés en courant alternatif. - Page 23 Généralités – Cet appareil ne doit être utilisé que dans un air non pollué, sans risque de condensation, sans risque de surpression ou dépression sur l’élément sensible. – Dans le cas des sondes extérieures et des sondes pour montage en gaine, le filtre fritté de l’élément sensible protège la sonde d’humidité contre la pénétration des particules de poussières.
-
Page 24: Технические Данные
® HYGRASGARD AFF - xx ⁄ AFTF - xx Rev. 2018 - V24 RU SD = Rev. 2018 - V22 RU Калибруемый наружный датчик влажности ⁄ температуры HYGRASGARD ® AFF ⁄ AFTF (± 2,0 %), AFF - SD ⁄ AFTF - SD (± 2,0 % ) или AFF - 20 ⁄... - Page 25 ® HYGRASGARD AFF ⁄ AFTF, AFF - SD ⁄ AFTF - SD (± 2,0 %) HYGRASGARD ® AFF – Датчик влажности для открытой установки (± 2,0 %), Standard ® HYGRASGARD AFTF – Датчик влажности и температуры для открытой установки (± 2,0 %), Standard Тип...
- Page 26 ® HYGRASGARD AFF - 20 ⁄ AFTF - 20, AFF - 25 ⁄ AFTF - 25 (± 1,8 %) HYGRASGARD ® AFF - 20 – Датчик влажности для открытой установки (± 1,8 %), Premium ® HYGRASGARD AFTF - 20 – Датчик влажности и температуры для открытой установки (± 1,8 %), Premium Тип...
- Page 27 ® HYGRASGARD AFF - xx ⁄ AFTF - xx Схема подключения AFTF - SD - U Схема подключения** AFTF - SD - I с дисплеем ⁄ без дисплея с дисплеем ⁄ без дисплея (Tyr1) (Tyr1) Passive Plug Passive Plug sensor display sensor display...
- Page 28 ® HYGRASGARD AFF - xx ⁄ AFTF - xx Схема подключения AFTF - xx - U Схема подключения** AFTF - xx - I с дисплеем с дисплеем (Tyr2) (Tyr2) 1 2 3 4 5 6 1 2 3 4 5 6 °C r.H.
-
Page 29: Напряжение Питания
® HYGRASGARD AFF - xx ⁄ AFTF - xx НАПРЯЖЕНИЕ ПИТАНИЯ: Схема соединения Одиночное подключение В качестве защиты от неправильного подключения рабочего напряжения в данный вариант прибора интегрирован однополупериодный выпрямитель или диод защиты от напряжения обратной полярности. В случае приборов, рассчитанных... - Page 30 Указания к продуктам – Данный прибор допускается применять только в воздухе без конденсата и вредных веществ, при отсутствии пониженного или повышенного давления вблизи чувствительного элемента. – В случае датчиков для наружной и канальной установки защита чувствительного элемента датчика влажности от возможного скопления пыли обеспечива- ется...
- Page 31 Reprints, in part or in total, are only permitted with the approval of S+S Regeltechnik GmbH. La reproduction des textes même partielle est uniquement autorisée après accord de la société S+S Regeltechnik GmbH. Перепечатка, в том числе в сокращенном виде, разрешается лишь с согласия S+S Regeltechnik GmbH.
- Page 32 D G F r AFF - SD HYGRASGARD ® AFTF - SD HYGRASGARD ® Maßzeichnung AFF - SD ⁄ AFTF - SD (± 2,0 %) Dimensional drawing (Tyr1 ) M16x1.5 Plan coté M16x1.5 Габаритный чертеж M16x1.5 ohne Display without display sans écran без...
