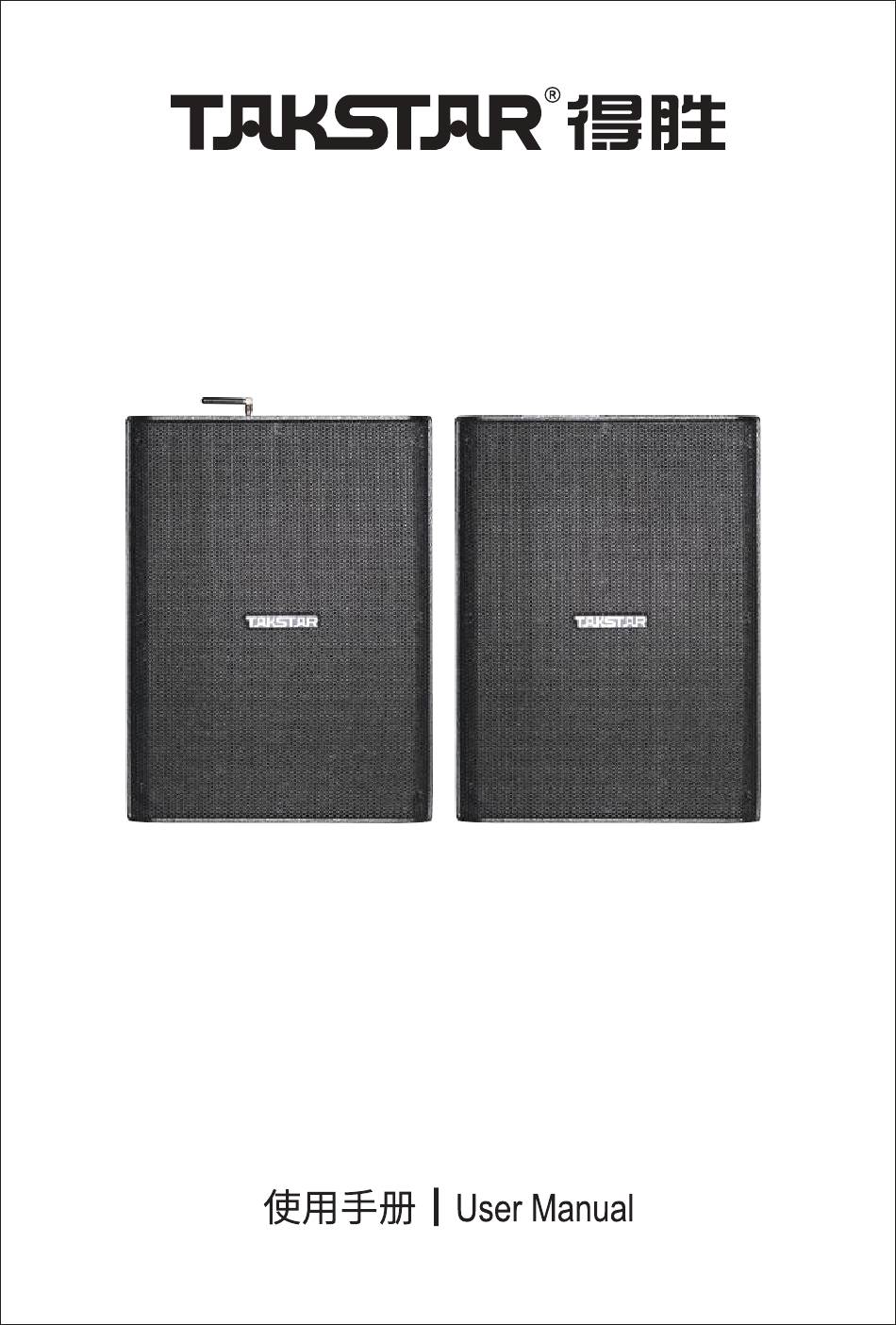

- Page 1 SP-16A/SP-16F 平板音箱 Planar Speaker...
- Page 2 平板音箱 SP-16A/SP-16F 前言 感谢您选购得胜电教系统SP-16A/F平板音箱， 为了您能够更好地了解使用本产品， 建议您在使用 前仔细阅读本说明书。 若存在有疑问或者您有宝贵的建议， 可通过拨打得胜官方服务热线400 6828 333 或微信扫描二维码关注得胜官方公众号与我们联系。 产品特性 • 系统采用红外人体感应对频连接的对频器主机， 有效绑定音箱与麦克风， 不串频、 不干扰； • 超宽指向性 （H175°×V175°） ， 覆盖面广， 偏离中轴线也可以欣赏到完整、 真实的声音； • 音箱采用平板喇叭， 外形纤薄， 简约大气不占空间， 方便安装和摆放； • 声音衰减小， 声压级分布均匀， 不会因距离而产生剧烈变化； • 传统喇叭声音从锥形振膜喉部经过压缩后传播出来， 因频率波长差异导致声音失真严重， 而平 板喇叭声音直接辐射且振动在一个平面， 失真较小， 保真度高。...
- Page 3 平板音箱 SP-16A/SP-16F 技术参数 • 额定功率 （AES） ： 30W • 频率响应： 120Hz-10kHz • 灵敏度： 92dB • 额定阻抗： 4Ω • 指向性： 175°×175° • 箱体板材： 5mm夹板 • 安装方式： 壁架、 吊挂 • 表面处理： 黑色/灰白色小点漆 • 产品尺寸： 420*320*50mm • 产品净重： 约3.1Kg 注： 以上数据由得胜实验室测试得到， 并拥有最终解释权！ 功能示意...
- Page 4 平板音箱 SP-16A/SP-16F 主音箱后面板 ① ② ③ ④ ① 音频输出接口： 采用凤凰插座接口， 用于输出音频信号到副音箱 （副箱根据实际环境大小选配） 。 ② 音频输入接口： Ø3.5mm立体声音频输入口， 用来输入连接教学音频以及背景音乐。 ③ 电源接口： 连接产品附带的电源适配器给音箱通电。 ④ 电源开关： 开关拨动到 “ON” 位置开启电源， 开关拨动到 “OFF” 位置关闭电源。 使用说明 系统操作指引 一、 系统设置 1. 通过附带的电源适配器给音箱通电并开机。 2. 使用USB转Type-C连接线连接音箱与红外对频主机 （此时红外对频主机自动开机， 且主界面中喇 叭标识符常亮蓝色） 。...
- Page 5 平板音箱 SP-16A/SP-16F 4. 音箱音量调节 （出厂默认最大音量） ： 用户可根据使用环境需求， 对音箱输出音量进行设置， 共31级 音量大小可调节。 先点按红外对频主机 “＜” 按键， 进入音箱音量设置界面， 再次按动 “＜” 或 “＞” 按键， 即可对音箱音量进行调节， 点按逐级加减1级， 长按连续变化到最大或者最小值。 音量 注： 音箱音量大小调节需在红外对频器安装施工前设置完成 （即在线连接时） 。 二、 麦克风对频连接 1. 红外对频主机对频方式有两种： 一种是红外人体感应自动对频， 另一种是手动对频操作。 2. 对频主机在通电开机状态下， 无线头戴或手持麦克风开机， 麦克风将自动进入对频状态， 同时显示 屏中绿灯闪烁； 人体正对靠近红外对频器， 距离需保持在2米范围以内， 此时对频主机主界面左上角...
- Page 6 平板音箱 SP-16A/SP-16F 3. 对频完成后， 麦克风显示屏上指示灯由闪烁变为绿灯常亮； 对频主机显示屏中红灯熄灭， 话筒标识 符号、 话筒信号强度条、 喇叭标识符号均绿色常亮， 其中话筒音量进度条呈绿色闪动 （根据话筒音量 动态闪动） 。 4. 如遇红外对频主机自动对频失败或特殊情况无法启动对频 （主界面左上角无小红点指示灯闪烁） ， 可以尝试手动对频。 在对频主机通电开机状态下， 直接点按面板上的 “＞” 按键， 主界面左上角将出现 红色指示灯闪烁， 将麦克风开机且显示屏正对红外对频主机完成对频。 5. 如需进行锁定/解锁操作， 长按红外对频主机面板上的 “SET” 按键5秒， 界面显示红色锁符， 表示已 锁定成功。 如需解锁则再次长按 “SET” 按键5秒可进行解锁， 红色锁符消失， 变为绿色。 注： 上述操作完成后， 若在使用中存在干扰现象， 可更换对频主机频率或者地址码退出回到主界面，...
- Page 7 平板音箱 SP-16A/SP-16F 注： 系统搭配方式： SP-14D红外对频主机1只、 SP-16A平板音箱1只 （SP-16F副箱选配） 、 无线麦克风若 干 （SP-16P无线头戴麦克风/SP-16H无线手持麦克风两种选择） ， 鉴于使用场景及需求的不同， 产品 配置会相应调整。 二、 平板音箱安装示意图 根据使用场景不同， 平板音箱设计两种安装方式， 一种是利用壁架直接锁墙上安装， 一种是利用吊杆 锁墙上 （吊杆为选配件需另购） 。 方式一： 壁挂安装 1. 音箱附带上下安装壁架一套， 上安装壁架锁墙顶， 下安装壁架锁在音箱上。 2. 将适配器电源插头接入音箱电源输入口， Ø3.5mm音频线转接头插入音箱音频输入口； 如有需要 搭配副箱使用， 建议使用规格为0.68平方以下的音箱线接入音箱背部的凤凰接口。 （ 注意正负极避免 接反） 3. 拨动电源开关至 “ON” 处使音箱处于开启状态， 并将上述线材整理好从音箱背部凹槽通过， 再装回...
- Page 8 平板音箱 SP-16A/SP-16F 方式二： 吊杆安装 1. 如果墙顶安装了吊顶， 可能需要选择使用吊杆安装方式， 吊杆安装方式与壁挂基本相同， 区别在于 安装壁架直接拧在吊杆的螺杆上， 吊杆的另一端则固定到墙顶上。 连接线、 电源线、 音频输入线可穿 入吊杆管体中，然后从顶部穿出。请参考如下示意图： 2. 选配件吊杆伸缩范围为30cm-60cm， 如需其他规格吊杆请另行购买。 注： 壁挂或吊杆安装时， 主副箱安装方式相同， 此处不再赘述。 三、 平板音箱安装完成检查 墙体 注： 音箱安装完成后在重力作用下检查是否牢固， 前后左右晃动音箱确保上壁架4个支点卡进下壁架 最内侧卡点， 再整理连接线、 电源线、 音频输入线 （出厂配置350mm长3.5mm接口的音频转接线， 如 需延长线需客户根据实际使用情况另行购买） 至合理位置， 避免外漏。...
- Page 9 平板音箱 SP-16A/SP-16F 四、 对频主机安装示意 明盒或暗盒 1. 红外对频主机为标准86*86mm隐藏式插座尺寸。 2. 选定好需要安装的位置 （建议安装高度在1.2米左右） ， 如需明装， 需先固定好明盒 （需自行购买） 。 3. 安装方式与墙面隐藏式电源插座安装方式相同， 安装时先取下对频主机面板， 将220V交流电接入 凤凰接口 （注意L/N不要接反） ， 安装板通过附带螺丝锁到暗盒或者明盒对应的螺丝柱， 最后扣上面板 完成安装。...
- Page 10 平板音箱 SP-16A/SP-16F 安全警示 为避免电击、 高温、 着火、 辐射、 爆炸、 机械危险以及使用不当等可能造成的人身伤害或财产损失， 使 用本产品前， 请仔细阅读并遵守以下事项： 1. 使用产品时请确认所连设备与本产品是否匹配以及合理调整音量大小， 不要在超过产品功率及大音 量下长时间使用， 以免造成产品异常； 2. 使用中若发现有异常 （如冒烟、 异味等） ， 请立即关闭电源开关并拔掉电源插头， 然后将产品送售后服 务网点检修； 3. 消费者若使用电源适配器供电， 则应购买配套使用获得CCC认证并满足标准要求的电源适配器； 4. 本产品及附件都应放置在室内干燥通风处， 请勿长期存放在潮湿、 灰尘多的环境， 使用中避免靠近火 源、 雨淋、 进水、 过度碰撞、 抛掷、 振动本机及覆盖通风孔， 以免损坏其功能；...
- Page 11 平板音箱 SP-16A/SP-16F 关于图标含义解释 此符号表示， 根据WEEE指令(2012/19/EU)和国家法律， 由于这种类型的废弃物会有潜在的 有害物质， 可能对环境和人类健康产生负面影响， 所以本产品不应与您的家庭垃圾一起处置， 应将本产品应交由授权的电气和电子设备 （WEEE） 回收站回收。 同时， 您在正确处理本产品 的同时将有助于自然资源的有效利用。 如需了解更多有关您可以在何处放置废物回收设备的信息， 请联系您当地的城市办事处、 废物管理局或家庭废物处理服务部门。 关于本说明书 本说明书中内容符合截止印刷之日的技术规格。 由于得胜公司会不断改进产品， 本说明书可能不符 合您的特定产品的技术规格。 要获取最新版说明书， 请访问得胜官网， 然后下载说明书文件。 技术规格、 设备或另售的附件在各个地区可能有所不同， 如有问题请与当地得胜销售网点确认。 如需更多支持和 深层产品信息， 请浏览得胜官方网站： https://www.takstar.com 版权所有 ©2024 得胜。 得胜、 TAKSTAR及其各自标志是广东得胜电子有限公司在中国和/或其他国家/ 地区的注册商标或商标。 所有其它商标均是其各自所有者的财产。...
- Page 12 Planar Speaker SP-16A/SP-16F Preface Dear Customer, Thank you for purchasing Takstar SP-16A/F Planar Speaker. To better understand and use the product, please read this manual thoroughly. If you have any questions or suggestions, please contact our local sales outlet. Features •...
- Page 13 • Mounting Options: Wall Bracket, Suspension • Surface Finish: Black/Gray-White Small Dot Paint • Product Dimensions: 420*320*50mm • Product Net Weight: About 3.1Kg Note: The above data are measured by Takstar laboratory which has the final interpretation right! Function Descriptions Main Speaker Side Panel ①...
- Page 14 Planar Speaker SP-16A/SP-16F Main Speaker Rear Panel ① ② ④ ③ ① Audio Output Interface: Utilizes a Phoenix connector to output audio signals to the secondary speaker (secondary speaker is optional based on actual environment size). ② Audio Input Interface: Ø3.5mm stereo audio input port for connecting teaching audio and background music.
- Page 15 Planar Speaker SP-16A/SP-16F 频率 地址码 退出 4. Speaker Volume Adjustment (factory default maximum volume): Users can adjust the output volume of the speaker according to their use cases. There are 31 levels of volume adjustable. Press the ＜ button on the IR synchronizer to enter the speaker volume setting interface.
- Page 16 Planar Speaker SP-16A/SP-16F II. Mic Synchronization 1. There are two ways to synchronize with the IR synchronizer: automatic sync using infrared body sensing or manual sync. 2. With the synchronizer powered on, turn on the wireless headset or handheld mic. The mic will enter sync mode automatically, indicated by a flashing green light on its display screen.
- Page 17 Planar Speaker SP-16A/SP-16F Note: If there is interference during use, change the frequency or address code of the synchronizer to avoid interference. Align the front IR window of the synchronizer with the infrared receiver window of the speaker (within 1.5 meters). Change the system frequency and address code directly (wired connection not required).
- Page 18 Planar Speaker SP-16A/SP-16F II. Planar Speaker Installation Diagram The planar speaker offers two installation methods: wall bracket installation and suspension rod installation (suspension rod is an optional accessory and needs to be purchased separately). Method 1: Wall Bracket Installation 1. The speaker comes with an upper and lower wall bracket set. Attach the upper bracket to the wall and secure the lower bracket to the speaker.
- Page 19 Planar Speaker SP-16A/SP-16F Method 2: Suspension Rod Installation 1. If there is a suspended ceiling on the roof, you may choose to use the suspension rod installation method. The installation is similar to the wall bracket method, except that the upper bracket is screwed onto the rod instead of the wall, and the other end of the rod is fixed to the ceiling.
- Page 20 Planar Speaker SP-16A/SP-16F III. Post-Installation Inspection for Planar Speakers Wall Note: After securely fastening the speaker, check if it is properly hung in place under the force of gravity. Ensure that the four support points of the upper wall bracket are securely inserted into the inner grooves of the lower bracket.
- Page 21 Planar Speaker SP-16A/SP-16F 1. The infrared frequency synchronizer is designed to fit a standard 86*86mm recessed socket. 2. Choose an appropriate installation location (recommended height around 1.2 meters). If surface-mounted, install a suitable surface-mount electrical box (to be purchased separate- ly) first.
- Page 22 About This Manual This manual contains up-to-date technical specifications as of printing. However, specifica- tions contained herein may not conform to your particular product since Takstar is constantly improving its products. Also, specifications, devices or accessories available may vary from region to region.
