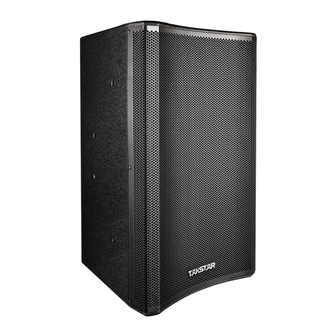

Takstar TKL-120 Manual

欢迎使用TKL-120音箱，该音箱支架和吊挂安装；音质方面，层次清晰、
细腻耐听。适用于会议以及基础扩声应用工程。使用前请您仔细阅读说明
书，以便能正确的操作使用。
若存在有疑问或者您有宝贵的建议，可通过拨打得
胜官方服务热线400 6828 333 或微信扫描二维码关注
得胜官方公众号与我们联系。
产品特性
1. TKL-120是一款内置两分频的全频音箱，外形美观,单元采用了一只频响
宽、语音清晰度高且高灵敏度的12寸65芯纸盆低音扬声器，和一只音色
甜美细腻34芯铁氧体高音；
2. 分频器的元件采用了损耗值较低的无氧铜电感，高品质薄膜电容，以及
散热性能良好的水泥电阻，使分频网络稳定，音质出众；
3. 音箱整体音色层次均匀，无论在音乐还是人声的表现上，都能突显自
然、清晰的音质特点；在开发过程中，也反复配套试用了多款动圈麦克
风和电容麦克风的人声语音表现，均有良好的语音音质效果；
4. 特有的高频滤波功能，可对声音的明亮度以及高频细节进行调节；播放
模式选择开关可提供"人声"，"音乐"两种模式，满足不同的需求。
标准配置
TKL-120音箱×1
说明书×1
适用范围
主要应用场景为会议以及基础扩声应用工程
技术参数
额定功率：500W(AES)
额定阻抗：8Ω
频率响应（±3dB）：45Hz-20kHz
灵敏度（1W/1M）：99dB
覆盖角：H90°×V90°
最大声压级：126dB
分频模式：两分频
分频点：2200Hz
吊挂／安装：支撑，吊挂
接线方式：1×NL4speakon（1+、1-）
箱壳：12mm中纤板
表面处理：黑色小点漆
单元：高频：1"×1（34芯，,26mm喉口）100磁钢
低频：12"×1（65芯），156磁钢
规格（mm）：365*360*600（W×D×H）
净重：约15.8Kg
使用方法
1.播放模式选择
如需要音乐模式，请将开关拨动到（Music）档；如需要人声模式，请将开
关拨动到（Speech）档, N档表示空挡（对声音不做处理）。
安装方式
吊挂，支撑
注意事项
1. 确保功率放大器和音箱的功率、阻抗相匹配，失衡搭配可导致设备损坏
或音质效果不佳。
2. 使用时根据实际使用需要把拨动开关打到相应的模式，以保证所需要的
音质。
3. 使用时，音箱正面朝向听众区域，以确保获得较佳听感。
4. 音箱的安装需由专业工程人员进行，应固定牢靠，并选择安装在不易碰
触的位置。
5. 搬运音箱时，请小心轻放，保护好音箱不受损坏。
安全警示
为避免电击、高温、着火、辐射、爆炸、机械危险以及使用不当等可能造
成的人身伤害或财产损失，使用本产品，请仔细阅读并遵守以下事项:
1. 使用产品时请确认所连接设备与本产品功率是否匹配以及合理调整音量大
小，不要在超过产品功率及大音量下长时间使用，以免造成产品异常和听
力损伤；
2. 使用中若发现有异常（如冒烟、异味等），请立即关闭电源开关并拔掉电
源插头，然后将产品送经销商检修；
3. 本产品及附件都应放置在室内干燥通风处，勿长期存放在潮湿、灰尘多的
环境，使用中避免靠近火源、雨淋、进水、过度碰撞、抛掷、振动本机及
覆盖通风孔，以免损坏其功能；
4. 若产品需要固定于墙壁或天花板上时，请确保固定到位，防止因固定强度
不足导致产品发生跌落危险；
5. 使用该产品时需遵守相关安全规定，法律法规明确禁止使用场合请勿使用
本机，以免导致意外事故；
6. 请不要自行拆机改装或维修，以防止出现人身伤害，如有问题或服务需求
请联系当地经销商跟进处理。
TKL-120
音箱
