Takstar EBS-653 Quick Start Manual

Takstar EBS-653 Quick Start Manual

Fixed-impedancein-ceilingspeaker

Advertisement

Quick Links

欢迎使用EBS-653 定阻吸顶音箱,使用前请您仔细阅读说明书,以便能正确的
操作使用。
若存在有疑问或者您有宝贵的建议,可通过拨打得胜官方服务
热线400 6828 333 或微信扫描二维码关注得胜官方公众号与我们
联系。
■ 产品特性
• 6.5英寸三分频专业级嵌入式安装扬声器,面板支架材料防潮、防水、抗紫外线
• 中、低音音盆采用特种玻纤材质,特点是质量轻、刚性强、内部阻力适中、耐疲
劳、抗腐蚀、抗空气振动对其产生的不良影响。音乐重放时低频、中频平衡干净,
音色华丽、保真度高,在发烧音响中应用较广。此款玻纤材料还掺入碳纤成分,以
提升音盆刚性,其性能优于普通玻纤
• 中、高音钕磁设计;高音采用0.75英寸钛膜。中音、高音可同步调节辐射角度,整
体声音温暖厚实,中音饱满,高音细腻柔和,穿透力强
• 系统采用无边框、网罩吸附式设计,便于安装及维护
■ 标准配置
EBS-653×2
说明书×1
■ 适用场合
会议中心、酒店、餐厅、建筑背景音乐、家庭定制安装影院等多种用途
■ 技术参数
• 额定功率:60W(AES)
• 额定阻抗:8Ω
• 频率响应(±3dB):60Hz-20kHz
• 灵敏度(1W/1M):86dB
• 覆盖角:H110×V150°
• 最大声压级:102dB
• 分频模式:无源三分频
• 安装方式:吊顶嵌入式/墙壁嵌入式
两种安装方式
• 安装开孔尺寸:246mm圆孔
• 安装深度:150mm
注:以上数据由得胜实验室测试得到,并拥有最终解释权!
■ 产品安装
安装方式一(吊顶嵌入式安装)
① 此图形纸板用来安装音响开孔使用,外径246mm
② 螺丝刀顺时针方向对4颗脚架螺丝转动为紧固音响
螺丝刀逆时针方向对4颗脚架螺丝转动为拆卸音响
③ 扬声器紧固后将金属网罩吸附在面板上
安装方式二(墙壁嵌入式安装)
① 此图形纸板用来安装音响开孔使用,外径246mm
② 根据声场的需求可以调节中高音安装架的角度获得最佳声场
③ 墙壁安装时请按此示意图定位
④ 扬声器紧固后将金属网罩吸附在面板上
• 接线方式:按压式接线端子(IN:红+,黑-)
• 箱壳:ABS工程塑料
• 表面处理:黑色
• 高频:0.75寸钛膜、钕磁、可调节角度
• 中音:2寸玻纤胴体+NBR丁腈橡胶悬边,钕
磁,可调节角度
• 低频:6.5"×1,玻纤胴体+NBR丁腈橡胶悬
边单元
• 规格: φ269mm×H150mm
• 净重:2.14Kg
EBS-653 定阻吸顶音箱说明书

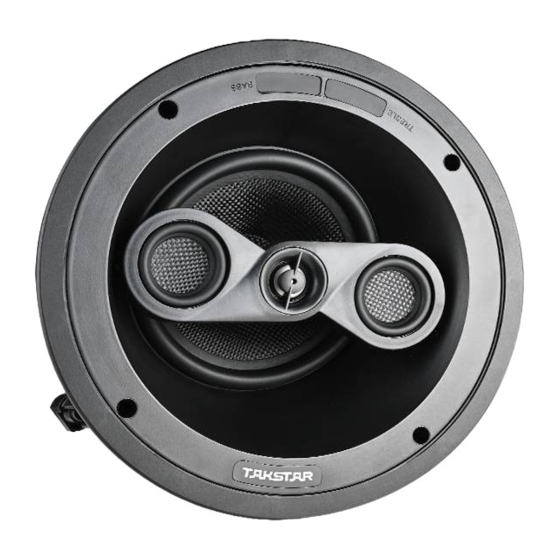

■ 产品图示
紧固螺丝,安装
及拆卸扬声器
中音,可调节角度
高音,可调节角度
安装脚架,安装及拆卸组件
强力磁铁,吸附金属网罩
■ 产品尺寸图
269mm
■ 安全警示
为避免电击、高温、着火、辐射、爆炸、机械危险以及使用不当等可能造成的
人身伤害或财产损失,使用本产品,请仔细阅读并遵守以下事项:
1. 使用产品时请确认所连接设备与本产品功率是否匹配以及合理调整音量大小,不
要在超过产品功率及大音量下长时间使用,以免造成产品异常和听力损伤;
2. 使用中若发现有异常(如冒烟、异味等),请立即关闭电源开关并拔掉电源插头,
然后将产品送经销商检修;
3. 本产品及附件都应放置在室内干燥通风处,勿长期存放在潮湿、灰尘多的环境,
使用中避免靠近火源、雨淋、进水、过度碰撞、抛掷、振动本机及覆盖通风孔,
以免损坏其功能;
4. 若产品需要固定于墙壁或天花板上时,请确保固定到位,防止因固定强度不足导
致产品发生跌落危险;
5. 使用该产品时需遵守相关安全规定,法律法规明确禁止使用场合请勿使用本机,
以免导致意外事故。
红色按键端子,
黑色按键端子,
正极输入
负极输入
金属防尘网罩
246mm(安装开孔尺寸)
150mm
