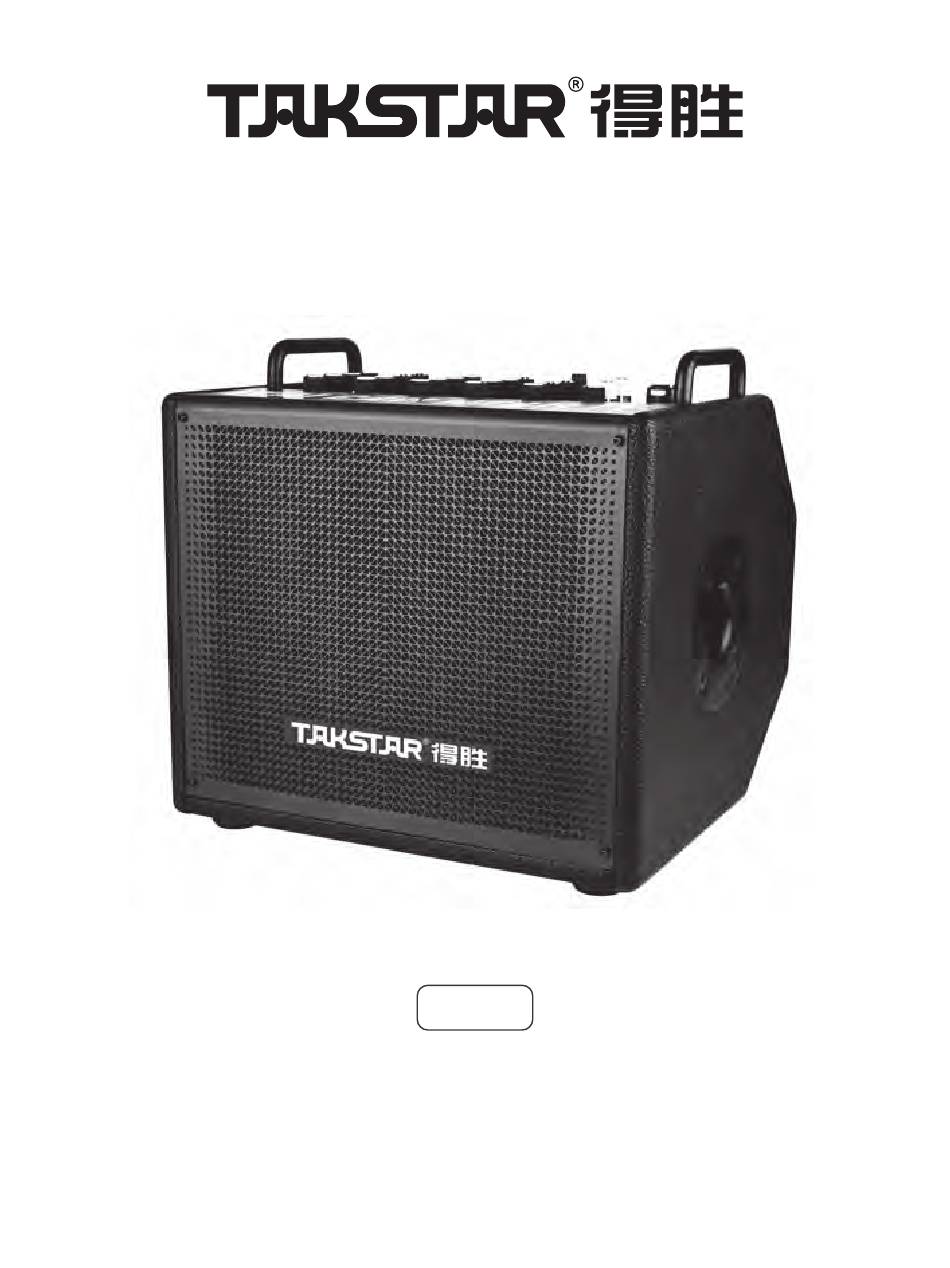

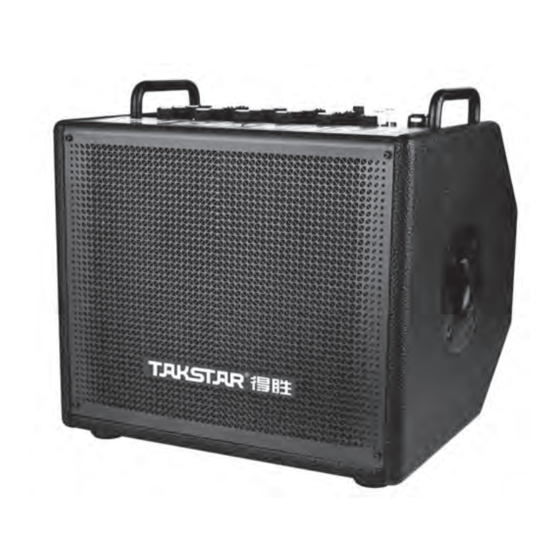

  • Page 1 OD200 乐器音箱 Instrument Speaker 使用手册 | User Manual...
  • Page 2 OD200 乐器音箱 前言 尊敬的用户： 感谢您选购得胜OD200乐器音箱， 为了您能够更好地了解使用本产品， 建议您 在使用前仔细阅读本说明书。 若存在有疑问或者您有宝贵的建议， 可通过拨打得胜官 方服务热线400 6828 333或微信扫描二维码关注得胜官方公 众号与我们联系。 产品特性 • 集娱乐、 K歌、 直播、 弹唱于一体， 是一款专业户外大功率便携式多功能音箱； • 由单8寸低音单元和4只2.75寸高效钕铁硼中高音单元组成， 强劲全频声， 音质清 晰动听； • 具有4 路麦克风通道和2路乐器通道， 实现多人边弹边唱， 满足小型乐队演奏需求； • 4路独立EQ和增益调节， 适应不同音源特征及使用场合， 轻松打造多元化音乐风格； • 支持无线播放、 U盘播放、 AUX音频信号输入， 带高中低EQ调节， 音乐体验更个性；...
  • Page 3 OD200 乐器音箱 标准配置 •音箱 1台 •收纳包 1个 •充电器 1个 •OTG直播线 2条 •说明书 1份 技术参数 • 额定功率： 200W • 最大功率： 240W • 频响范围： 45Hz-20KHz • 音频输入： 2路麦克风输入 4路线路输入 （XLR/TRS） 1路AUXIN3.5mm音频输入 1路USB输入 1路无线播放输入 • 喇叭单元： 单8寸低音×1； 2.75寸(铷铁硼)高音×4 • 箱体尺寸： 305×280×255mm （长×宽×高） • 箱体结构： 中纤板， 实木...
  • Page 4 OD200 乐器音箱 功能示意 前面板功能 ① ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ ⑩ ⑪ ⑫ ⑬ ⑭ ⑮ ⑯ ⑰ ㉜ ㉝ ㉞ +6dB +3dB WARM/BRGT ㉒ ⑱ ⑲ ⑳ ㉑ ㉓ ㉟ ㊱ ㊲ ㉔ ㉕ ㉖ ㉗ ㉘...
  • Page 5 OD200 乐器音箱 ⑥ 中音旋钮： 线路输出/无线播放/U盘中音控制旋钮； 顺时针旋转提升中频增益， 反之衰减中频增益。 ⑦ 高音旋钮： 线路输出/无线播放/U盘高音控制旋钮； 顺时针旋转提升高频增益， 反之衰减高频增益。 ⑧ 切换旋钮： 逆时针旋转切换上一曲， 顺时针旋转切换下一曲； 短按暂停再次按下 播放； 长按5秒退出当前无线播放。 ⑨ U盘接口： 将储存有音乐文件的U盘插入此接口进行播放。 ⑩ AUX IN输入： 通过Ø3.5mm音频线， 外接多种音源输入如手机、 平板、 电脑、 DVD等。 ⑪ 指示灯： 总系统电源指示灯。 ⑫ CH1音量调节： 用于控制通道1的音量大小； 顺时针旋转增加音量， 反之减小音 量。 ⑬ +6dB开关： 用于控制有线话筒增益叠加。 按下增益+6dB； 弹起为正常状态。...
  • Page 6 OD200 乐器音箱 ⑲ TONE键： （话筒/乐器） 2+3dB增益： 可使有线话筒人声饱满， 更舒服通透， 使乐 器声音更柔和。 ⑳ 低音旋钮： （话筒/乐器） 2通道低音调节旋钮； 顺时针旋转提升低频增益， 反之 衰减低频增益。 ㉑ 中音旋钮： （话筒/乐器） 2通道中音调节旋钮； 顺时针旋转提升中频增益， 反之 衰减中频增益。 ㉒ 高音旋钮： （话筒/乐器） 2通道高音调节旋钮； 顺时针旋转提升高频增益， 反之 衰减高频增益。 ㉓ 混响调节旋钮： （话筒/乐器） 2通道混响调节旋钮； 顺时针旋转增加混响效果， 反之减小混响效果。 ㉔ CH3音量调节： 用于控制通道3的音量大小； 顺时针旋转增加音量， 反之减小音...
  • Page 7 OD200 乐器音箱 ㉝ 3.5mm直播接口： 安卓/iOS/3.5mm直播音频接口。 ㉞ 高清OTG接口： 高清OTG录音/直播接口， 录音24bit/96K， 播放24bit/48K， 可提 供返充。 ㉟ 耳机音量调节： 控制监听耳机输出音量大小。 ㊱ 3.5mm监听接口： 用于连接耳机进行监听使用。 ㊲ 直播充电开关： 按下接入OTG充电， 弹起则不充电。 背面板功能 ⑫ ① ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ ⑩ ⑪ ① 串联输入接口 ⑦ 电池电量状态显示 ② 串联并联开关...
  • Page 8 OD200 乐器音箱 使用说明 无线播放配对 首次使用本机时， 需要与手机或无线播放设备配对连接， 步骤如下： 1. 打开音箱电源开关， 音箱开机后自动开启无线播放功能， 此时无线播放指示灯闪 烁蓝灯， 表示正在搜索配对状态； 2. 进入手机的“设置”菜单， 开启手机的无线播放功能， 搜索“TAKSTAR OD200”进 行连接， 指示灯由闪烁变为常亮时， 表示已连接成功。 3. 在无线播放连接成功的情况下， 长按5秒切换旋钮可断开播放。 直播内录使用 使用音箱配送的OTG数据线进行连接， 将数据线一端连接音箱的OTG接口， 另一端 连接苹果或安卓手机。 将直播音量打开， 并根据据伴奏和人声的大小去调节话筒和 无线播放伴奏。 伴奏声音加大， 直播声音减小， 话筒声音减小， 直播声音加大， 具体 以个人使用情况进行调节。 充电按键按下即可边直播边充电， 弹起不充电。...
  • Page 9 OD200 乐器音箱 故障排除 一、 开机不通电， 电源指示灯不亮 请检查音箱电池是否缺电， 请充电后再试。 二、 插U盘没有声音 1. 检查音乐文件的格式是否正确， 有些不同的音乐文件功放解码板是无法解析的。 2. U盘兼容性不佳， 需要把U盘格式化然后再拷贝音乐， 或者更换U盘播放。 三、 喇叭有破音 检查音量是否调的过高， 超过了喇叭所能承受的范围， 造成声音失真， 请适当将音 量调小到适度的位置。 四、 无线播放音量变小 1. 检查所播放的音乐版本有无问题。 2. 检查手机音量或本设备无线播放音量有无打开。 3. 忽略本设备的无线播放连接， 将手机或其他智能设备重新启动开机， 并重新进 行无线播放配对。 五、 音箱声音中出现噪音 1. 连接错误或其他输入设备存在问题， 请重新插拔后再试。...
  • Page 10 OD200 乐器音箱 安全警示 为避免电击、 高温、 着火、 辐射、 爆炸、 机械危险以及使用不当等可能造成的人 身伤害或财产损失， 使用本产品前， 请仔细阅读并遵守以下事项： 1. 使用产品时请确认所连设备与本产品是否匹配以及合理调整音量大小， 不要在 超过产品功率及大音量下长时间使用， 以免造成产品异常； 2. 使用中若发现有异常 （如冒烟、 异味等） ， 请立即关闭电源开关并拔掉电源插头， 然后将产品送售后服务网点检修； 3. 若产品需要使用可拆装电池时， 严禁使用外壳绝缘材料破损的电池， 请不要为非 充电电池充电； 4. 本产品及附件都应放置在室内干燥通风处， 请勿长期存放在潮湿、 灰尘多的环 境， 使用中避免靠近火源、 雨淋、 进水、 过度碰撞、 抛掷、 振动本机及覆盖通风孔，...
  • Page 11 OD200 乐器音箱 环保说明 产品中有毒有害物质或元素的名称及含量标识表 有毒有害物质或元素 部件名称 铅 汞 镉 六价铬 多溴联苯 多溴二苯醚 (Pb) (Hg) (Cd) (Cr(VI)) (PBB) (PBDE) 塑料部件 金属部件 电路板组件 线缆 本表格依据SJ/T 11364的规定编制 ○： 表示该有害物质在该部件所有均质材料中的含量均在GB/T 26572规定的限量要求以下。 ×： 表示该有害物质至少在该部件的某一均质材料中的含量超出GB/T 26572规定的限量要求。 此标志为产品的环保使用期限标志， 且此标保使用期限只适用于产品正常工作的温度和湿度等条件。 电池部分的环保使用期限为5年。...
  • Page 12 此符号表示， 根据WEEE指令(2012/19/EU)和国家法律， 由于这种类型的 废弃物会有潜在的有害物质， 可能对环境和人类健康产生负面影响， 所以 本产品不应与您的家庭垃圾一起处置， 应将本产品应交由授权的电气和 电子设备 （WEEE） 回收站回收。 同时， 您在正确处理本产品的同时将有助于自然资 源的有效利用。 如需了解更多有关您可以在何处放置废物回收设备的信息， 请联系 您当地的城市办事处、 废物管理局或家庭废物处理服务部门。 关于本说明书 本说明书中内容符合截止印刷之日的技术规格。 由于得胜公司会不断改进产 品， 本说明书可能不符合您的特定产品的技术规格。 要获取最新版说明书， 请访 问得胜官网， 然后下载说明书文件。 技术规格、 设备或另售的附件在各个地区可能 有所不同， 如有问题请与当地得胜销售网点确认。 如需更多支持和深层产品信息， 请浏览得胜官方网站： https://www.takstar.com 版权所有 ©2024 得胜。 得胜、 TAKSTAR及其各自标志是广东得胜电子有限公 司在中国和/或其他国家/地区的注册商标或商标。 所有其它商标均是其各自所有者 的财产。...
  • Page 13 OD200 Instrument Speaker Preface Dear Customer, Thank you for purchasing Takstar OD200 Instrument Speaker. Read through this manual for proper use and technical details. If you have any questions or suggestions, please contact our local dealer. Features • Portable, multi-functional speaker designed for entertainment, karaoke, live streaming, and busking.

  • Page 14: Package Contents

    • Cabinet Structure: MDF, solid wood • Speaker Weight: Approx. 8.5kg • Battery Capacity: 10400mAh • Charging Time: Approx. 4H • Battery Life: 6-8H, subject to power level used Note: The above data are measured by Takstar laboratory which has the final interpretation right!

  • Page 15: Function Descriptions

    OD200 Instrument Speaker Function Descriptions Front Panel Functions ① ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ ⑩ ⑪ ⑫ ⑬ ⑭ ⑮ ⑯ ⑰ ㉜ ㉝ ㉞ +6dB +3dB WARM/BRGT ㉒ ⑱ ⑲ ⑳ ㉑ ㉓ ㉟ ㊱ ㊲ ㉔...
  • Page 16 OD200 Instrument Speaker ④ Bass Knob: Bass control of line output/wireless playback/USB. Rotate clockwise to increase low-frequency gain, and vice versa. ⑤ Mode Switch Key: Press to switch between music mode and accompaniment (vocal-removed) mode. Press down for music mode and release for accompaniment mode.
  • Page 17 OD200 Instrument Speaker ⑮ Midrange Knob: Mid-frequency adjustment knob for Channel 1 mic. Rotate clockwise to increase mid-frequency gain, and vice versa. ⑯ Treble Knob: High-frequency adjustment knob for Channel 1 mic. Rotate clockwise to increase high-frequency gain, and vice versa.
  • Page 18 OD200 Instrument Speaker ㉕ TONE Key: Channel 3 Bright/Warm tone selection. Press to produce a softer sound for the instrument. ㉖ Bass Knob: Low-frequency adjustment knob for Channel 3 instrument. Rotate clockwise to increase low-frequency gain, and vice versa. ㉗ Midrange Knob: Mid-frequency adjustment knob for Channel 3 instrument.
  • Page 19 OD200 Instrument Speaker Rear Panel Functions ⑫ ① ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ ⑩ ⑪ ① Serial Input ② Serial/Parallel Switch ③ Serial Output ④ Channel 3 6.35mm Instrument Input ⑤ Channel 3 6.35mm Instrument Input ⑥ Channel 2 XLR Mic/Instrument Combo Input ⑦...
  • Page 20 2. Access the Settings menu on your phone and enable the wireless playback function. Search for TAKSTAR OD200 and establish a connection. The indicator light will change from blinking to solid blue, indicating a successful connection.

  • Page 21: Troubleshooting

    OD200 Instrument Speaker 2. Multiple Speakers in Series: Keep the serial switch on the first speaker in the raised position while pressed on all the other speakers. You can record all the speakers' sound on the last speaker. If any of the speaker (except the first speaker) have its serial switch in the raised position, the speakers connected after it will not produce sound.

  • Page 22: Safety Instructions

    OD200 Instrument Speaker 5. Noise in speaker sound a) Check if there are any connection errors or issues with other input devices. Try reconnecting them. b) Ensure that the connection cables are properly connected or try using a different cable.

  • Page 23: Label Meanings

    OD200 Instrument Speaker 5. The product must, when installed on walls or ceilings, be fixed firmly in place at adequate strength to prevent from falling. 6. Please abide by safety rules during operation. Do not use the product in places prohibited by laws or regulations to avoid accident.
  • Page 24 OD200 Instrument Speaker • Connect the equipment to an outlet on a circuit different from that to which the receiver is connected. • Consult the dealer or an experienced radio/TV technician for help. Changes or modifications not expressly approved by the complying party may cause the user to lose permission to operate the device.
  • Page 25 Copyright ©2024 TAKSTAR. TAKSTAR, 得胜 and their respective logos are registered trademarks or trademarks of Guangdong Takstar Electronic Co., Ltd. in the PRC, and/or other countries. All other trademarks are the property...
  • Page 26 地址: 广东省惠州市博罗县龙溪街道富康一路2号 服务热线：400 6828 333 传真：0752 6383950 邮箱：xs@takstar.com 网址：www.takstar.com Designed & Manufactured by: Guangdong Takstar Electronic Co., Ltd. Address: No.2 Fu Kang Yi Rd., Longxi Boluo Huizhou, Guangdong 516121 China Tel: 86 752 6383644 Fax: 86 752 6383952 Email: sales@takstar.com...
