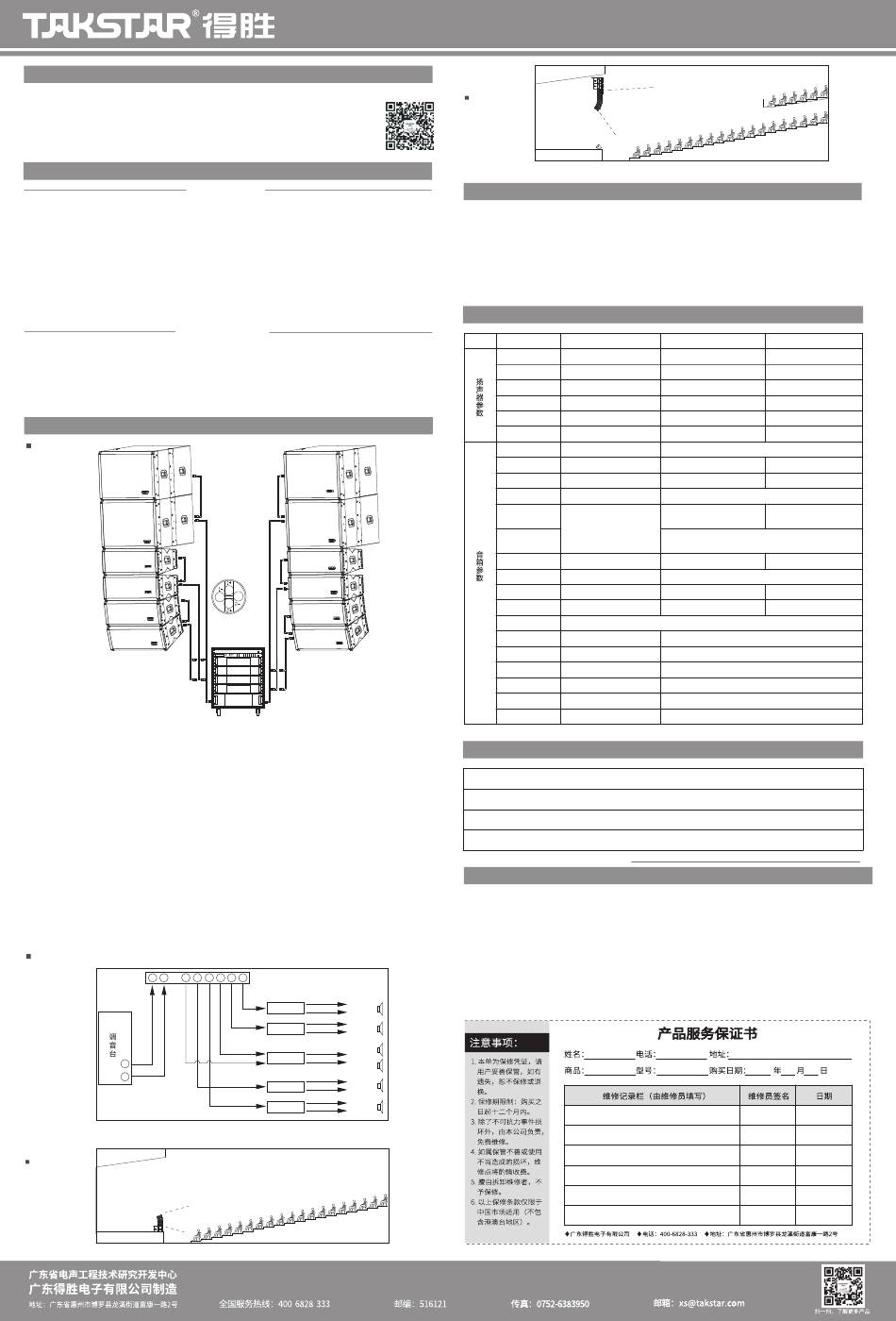

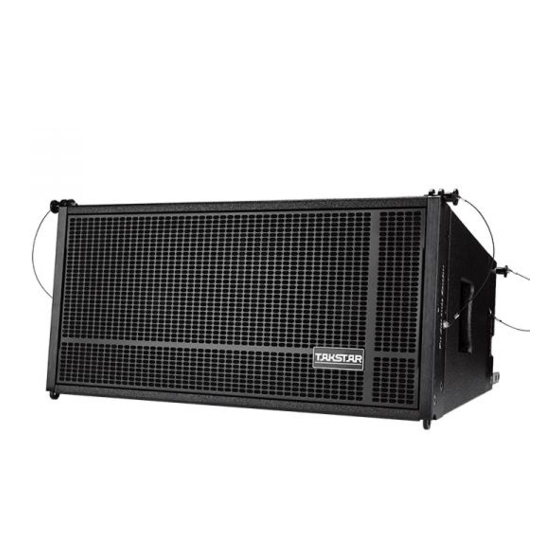

Line array speaker / line array subwoofer

Advertisement

一. 前言
尊敬的用户:
感谢您选购得胜 ECA-102双十线性阵列音箱,配套ECA-181超低音音箱,为了您能够更好的了
解使用本产品,建议您在使用前仔细阅读本说明书。
若存在有疑问或者您有宝贵的建议,可通过拨打得胜官方服务热线400 6828 333或微信扫描
二维码关注得胜官方公众号与我们联系。
二. 产品特性
1. 音箱采用两只10寸低音和一只75芯压缩钕磁高音单元,频响范围宽,穿透力强
2. 音箱内外分频设计并配置切换开关,可灵活的选择系统分频方式,系统搭配更自由
3. 箱体表面喷涂聚脲漆,防水防潮抗腐蚀,延长箱体使用寿命的同时满足更多的使用环境
4. 低音采用弹性与耐疲劳性俱佳并附特殊涂层处理的布边折环,中低频反应迅速、动态足
5. 高音采用聚酰亚胺膜片,高频透亮平滑、细腻耐听,细节表现力好
6. 配上特定指向性平面波导号角,能有效控制垂直指向性,多只组合近似线性声源,远距离传播衰减小
7. 磁路采用对称设计,谐波失真小
8. 分频器元件采用了损耗值较低的无氧铜空心电感、高品质聚丙烯及聚酯电容,使分频网络稳定,音质出众
9. 箱体采用梯形结构,内壁贴附吸音棉能减少驻波的产生,使中低频在听感上表现得更干净,频响上更平坦;箱体
结构紧凑,采用吊挂件连接,配备插销,垂直角度0°至 10°五档可调,可根据场地大小灵活调节辐射角度
1. 音箱采用一只18寸钕磁低音单元,重量轻易安装
2. 低音采用弹性与耐疲劳性俱佳并附特殊涂层处理的布边折环,低频饱满,反应迅速、动态足;
3. 磁路采用对称设计,谐波失真小;
4. 箱体表面喷涂聚脲漆,防水防潮抗腐蚀,延长箱体使用寿命的同时满足更多的使用环境
5. 音箱箱体结构方面,采用导相式设计,并再在箱体前方增加一开口腔体结构,以达到号角的作用;导相管低频声波
与扬声器正面声波叠加后,在前腔体压缩后辐射而出,提高了低频往正前方传输的声能量、并提升了低频声压和力度
三. 音箱与功放连接示意图
1
(高音)功放端,褐黑色接插头1+1-
(中低音)功放端,黄蓝色接插头1+1-
1+1-输入(超低音)
外置分频模式(BIAMP)
1. 左、右声道各两只超低音、四只线性阵列全频音箱。超低音箱每只8Ω,用连接线连接两只超低音,
并联后总阻抗值4Ω。全频音箱每两只音箱连接一条连接线,并联后,低音和高音分别是阻抗值为
2. 采用两台300W二通道功放(拨到单通道档位),一台用于左声道高音,一台用于右声道高音;两台
800W二通道功放(单通道档位),一台用于左声道中低音,一台用于右声道中低音;一台1000W二通
道功放(立体声档位)用于四只超低音音箱。
3. 超低音配二芯音箱线,两端接音箱插头的1+、1-,黑色对应1-。
4. 全频音箱的音箱线必须使用四芯音箱电缆线接四芯插头,例如四芯线内有褐、黑、黄、蓝四种颜色,
每两种颜色线为一组(若线材实际颜色与说明书不同,取任意两色为一组),例如黄、蓝色线分别接
插头的1+、1-(用于接中低音),褐、黑色线接2+、2-(用于高音),每条线统一接法,若接错,音箱
音质不正常的同时存在导致烧毁高音扬声器的可能。以上是音箱线接音箱的一端。
内置分频模式(PASSIVE)
1. 左、右声道各两只超低音、四只线性阵列全频音箱。超低音箱每只8Ω,用连接线连接两只超低音,
并联后总阻抗值4Ω。全频音箱每两只音箱连接一条连接线,并联后总阻抗值4Ω
2. 超低音使用二芯音箱线,两端接音箱插头的1+、1-,黑色对应1-。
3. 全频音箱的音箱线使用二芯音箱线,两端接音箱插头的1+、1-,黑色对应1-
图2:(系统连接示意图)
音频处理器
A
B
1
L
R
主输出
图3:
覆盖角度
舞 台
ECA-102
ECA-181
1
1
超低音
+
-输入
四芯插头音箱端接
线示意
EKA-3N
EKA-3N
功放端,褐黑色接插头1+1-(高音)
EKA-8N
功放端,黄蓝色接插头1+1-(中低音)
EKA-8N
EKA-10N
1+1-输入(超低音)
2
3
4
5
6
R-H
EKA-3N
高音R
R-M
EKA-8N
中低音R
R-SW
超低音R
EKA-10N
L-SW
超低音L
L-M
中低音L
EKA-8N
L-H
高音L
EKA-3N
观众区域
图4:
覆盖角度
舞 台
5. 两种不同安装方式的覆盖角度示意图(如图3、图4)。
四. 注意事项
1. 确保功率放大器和音箱的功率、阻抗相匹配,失衡搭配可导致扬声器损坏或损坏音质。
2. 音箱吊挂或倒置于舞台使用时,全频音箱必须调成弧形面,具体弧度视现场而定(如图3、图4)
3. 音箱的安装需由专业工程人员进行,应固定牢靠。
4. 搬运音箱时,请小心轻放,保护好音箱不受损坏。
5. 非专业技术人员请勿私自接线或使用设备。
6. 系统的音质效果取决于调试者的专业技术、音乐鉴赏水平等综合能力。
7. 音箱使用完后,音箱上的插销、连接杆固定在音箱上,以免丢失。
8. 该线性阵列音箱推荐最大吊挂数量为4只ECA-181+8只ECA-102。
五. 技术参数
类 别
项目
超低音
外 径
18寸
音圈直径
100mm
磁 钢
钕铁硼
灵 敏 度
104dB
额定阻抗
频率响应
38Hz-500Hz
音箱型号
ECA-181
用 量
1PCS
音箱阻抗
指向性
外置分频额定
功率(AES)
1000W
内置分频额定
功率(AES)
匹配功放
1000W*2 两只音箱并联
内置分频频率范围
38Hz-80Hz
外置分频范围
38Hz-80Hz
外置滤波选择
高通BW-42、低通BW-42
表面处理
安装方式
吊挂件连接
板材
18mm夹板
尺寸
640*685*585mm(W*D*H)
净重
46.1KG
接线方式
2PCS,IN:1+/1-
线材
两芯音频电缆线
注:以上数据由得胜实验室测试得到,并拥有最终解释权!
六. 标准配置
田字架(每只含U型扣4只,插销4只,吊带2条,连接杆4条),每列线性阵列音箱配一只田字架
全频音箱(每只含前后连接杆共4条,插销4只)
超低音音箱(每只含前后连接杆共4条,插销4只)
说明书
七. 安全警示
为避免电击、高温、着火、辐射、爆炸、机械危险以及使用不当等可能造成的人身伤害或财产损失,使用本产品,
请仔细阅读并遵守以下事项:
1. 使用产品时请确认所连接设备与本产品功率是否匹配以及合理调整音量大小,不要在超过产品功率及大音量下长时
间使用,以免造成产品异常和听力损伤;
2. 使用中若发现有异常(如冒烟、异味等),请立即关闭电源开关并拔掉电源插头,然后将产品送经销商检修;
3. 本产品及附件都应放置在室内干燥通风处,勿长期存放在潮湿、灰尘多的环境,使用中避免靠近火源、雨淋、进
水、过度碰撞、抛掷、振动本机及覆盖通风孔,以免损坏其功能;
4. 若产品需要固定于墙壁或天花板上时,请确保固定到位,防止因固定强度不足导致产品发生跌落危险;
5. 使用该产品时需遵守相关安全规定,法律法规明确禁止使用场合请勿使用本机,以免导致意外事故;
6. 请不要自行拆机改装或维修,以防止出现人身伤害,如有问题或服务需求请联系当地经销商跟进处理。
ECA-102/ECA-181
双十寸线性阵列音箱/线性阵列超低音音箱
观众区域
观众区域
中低音扬声器
10寸
65mm
铁氧体156mm
104dB
16Ω
65Hz-2kHz
900Hz-20kHz
ECA-102
2PCS
H100º x V10º
600W
800W
600W*2 两只音箱并联
300W*2 两只音箱并联
65Hz-20KHz
80Hz-1.87KHz
1.9KHz-20KHz
高通BW-48、低通BW-48
高通BW-36、低通BYPASS
黑色聚脲漆
吊挂件连接,垂直角度
0°- 10°五档可调
15mm夹板
640*410*310(W*D*H)
27.1KG
内置分频(IN:1+/1-),外置分频(IN:中低音1+/1-,高音2+/2-)
内置分频(两芯音频电缆线),外置分频(四芯音频电缆线)
备注:视每次订单数量或使用数量而定,出厂前填写以上数据。
高音
120mm
75mm
钕铁硼
112dB
1PCS
180W
