Takstar EKC Series Manual

尊敬的用户：

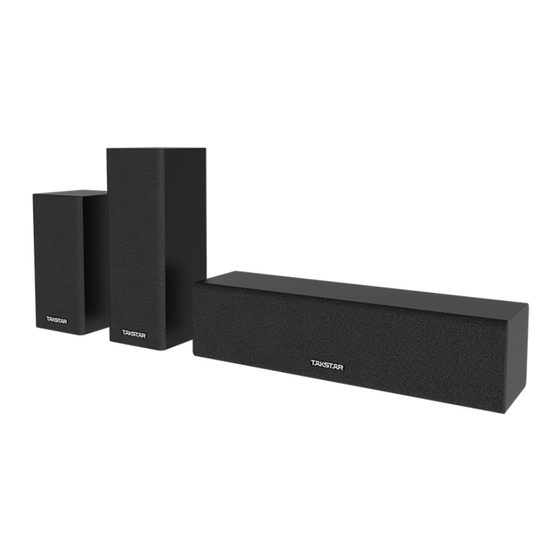

欢迎使用EKC系列影K音箱。此系列产品由1只中置音箱、2只前置音
箱、2只左右环绕音箱、2只后环绕音箱、1只无源超低音箱组成。箱体轻
巧美观，标配壁架利于壁挂安装；音质方面，声音通透自然、层次清晰。
配合EKC-7HD影K一体机组成7.1影K系统使用。使用前请您仔细阅读说明
书，以便能正确的操作使用。
若存在有疑问或者您有宝贵的建议，可通过拨打得
胜官方服务热线 400 6828 333 或使用微信扫描二维码
关注得胜官方公众号与我们联系。
产品特性
EKC-6SW超低音箱，采用1只8寸35芯橡胶边纸盆低音，下潜深，低频厚实
有力，声场更震撼。
EKC-3TH中置音箱，采用2只语音清晰度较高的3寸纸盆扬声器和1只丝膜球
顶高音。能准确、真实地刻画影片中人物的个性语言，人声准确干净。
EKC-3TH前置音箱，采用2只3寸纸盆中低频扬声器和1只25芯丝膜球顶扬声
器组成两分频系统，立体音质表现好，精准再现原声细节。
EKC-3TH环绕音箱，采用1只频响宽和灵敏度高的3寸纸盆全频扬声器单元
体积小、声压大。环绕音质表现好，精准再现背景声的每个细节。
适用范围
适用于家庭，影吧、影K、多媒体会议室
标准配置
EKC-3TH EKC-3BS
中置音箱*1只 后环绕音箱*2只
前置音箱*2只 壁架*2套
环绕音箱*2只 说明书*1份
壁架*5套 橡胶脚垫*8个
说明书*1份
橡胶脚垫*20个
音响线*40米
技术参数
音箱
超低音箱
参数
额定功率（AES） 100W(AES)
额定阻抗 4Ω
频率响应(-10dB) 30Hz-300Hz
灵敏度(1W/1m) 95dB
按压式接线盒, 接线端子（红+，黑-）
接线方式
箱壳 15厘中纤板
单元组成
8寸超低音×1
表面处理 哑黑贴皮
产品尺寸(W*D*H)
290*280*345mm 125*110*306mm
产品净重(Kg/只) 7.8
注：以上数据由得胜实验室测试得到，并拥有最终解释权！
注意事项
1. 建议匹配TAKSTAR品牌的EKC-7HD影K一体机（组成7.1影K系统）
使用。
2. 确保功率放大器和音箱的功率、阻抗相匹配，过高功率的失衡搭配
易导致设备损坏。
广东省电声工程技术研究开发中心
广东得胜电子有限公司制造
地址：广东省惠州市博罗县龙溪街道富康一路2号
EKC-6SW
超低音箱*1只
说明书*1份
音响线*5米
前置/中置音箱 环绕音箱
80W(AES) 40W(AES)
16Ω 8Ω
100Hz-20KHz 100Hz-18KHz
96dB 93dB
9厘中纤板
LF:3"20芯中低音×2
3"全频扬声器×1
HF:25芯丝膜高音×1
哑黑贴皮/黄柳桉木纹皮
110*125*170mm
2.7 1.3
邮编：516121
全国服务热线：400 6828 333
3. 音箱配合壁架吊挂安装或贴橡胶脚垫放置桌面，音箱正面朝向听音区。
4. 音箱的安装应固定牢靠，并选择安装在不易碰触的位置。
5. 搬运音箱时，请小心轻放，保护好音箱不受损坏。
系统安装示意图
EKC-3BS R
安全警示
为避免电击、高温、着火、辐射、爆炸、机械危险以及使用不当等可能
造成的人身伤害或财产损失，使用本产品，请仔细阅读并遵守以下事项：
1. 使用产品时请确认所连接设备与本产品功率是否匹配以及合理调整音量
大小，不要在超过产品功率及大音量下长时间使用，以免造成产品异常
和听力损伤；
2. 使用中若发现有异常（如冒烟、异味等），请立即关闭电源开关并拔掉
电源插头，然后将产品送经销商检修；
3. 本产品及附件都应放置在室内干燥通风处，勿长期存放在潮湿、灰尘多
的环境，使用中避免靠近火源、雨淋、进水、过度碰撞、抛掷、振动本
机及覆盖通风孔，以免损坏其功能；
4. 若产品需要固定于墙壁或天花板上时，请确保固定到位，防止因固定强
度不足导致产品发生跌落危险；
5. 使用该产品时需遵守相关安全规定，法律法规明确禁止使用场合请勿使
用本机，以免导致意外事故；
6. 请不要自行拆机改装或维修，以防止出现人身伤害，如有问题或服务需
求请联系当地经销商跟进处理。
传真：0752-6383950
邮箱：xs@takstar.com
EKC系列影K音箱
EKC-3BS L
9TKC3THS1A
扫一扫，了解更多产品
