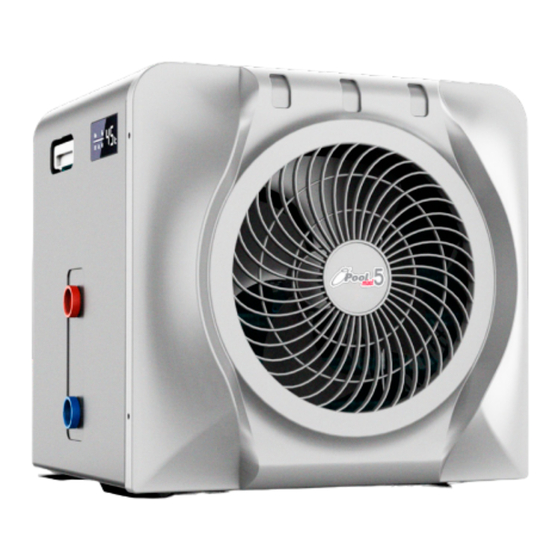

Summary of Contents for POOLEX O'Pool Mini 3.5
- Page 1 Manuel d’installation et d’utilisation Installation and user manual...
- Page 2 Avertissements Cette pompe à chaleur contient un Gaz frigorigène R32 inflammable. Toute intervention sur le circuit frigorigène est interdite sans une habilitation en cours de validité. Avant toute intervention sur le circuit frigorigène, les précautions suivantes sont nécessaires pour un travail en toute sécurité. 1.
- Page 3 Warning This heat pump contains a flammable refrigerant R32. Any intervention on the refrigerant circuit is prohibited without a valid autho- rization. Before working on the refrigerant circuit, the following precautions are neces- sary for safe work. 1. Work procedure The work must be carried out according to a controlled procedure, in order to mini- mize the risk of presence of flammable gases or vapors during the execution of the works.
- Page 5 à chaleur pour piscine. Notre ambition, vous fournir un produit de qualité aux performances hors normes. Nous avons réalisé ce manuel avec le plus grand soin afin que vous puissiez tirer le meilleur de votre pompe à chaleur Poolex.
- Page 6 Elles doivent être remises à l’installateur et conservées par l’utilisateur. En cas de perte du manuel, veuillez vous référer au site : www.poolex.fr Les indications et avertissements contenus dans le présent manuel doivent être lus avec attention et compris car ils fournissent d’importantes informations concernant la manipulation et le fonctionnement de la pompe à...
-
Page 7: Table Of Contents
Sommaire 1. Généralité..........................4 Conditions générales de livraison ..................4 Consignes de sécurité ......................4 Traitement des eaux ......................5 2. Description ..........................6 Contenu du colis ........................6 Caractéristiques générales ....................6 Caractéristiques techniques ....................7 Dimensions de l’appareil ....................8 Vue éclatée ........................9 3. -
Page 8: Généralité
1. Généralité Conditions générales de livraison Tout matériel, même franco de port et d’emballage, voyage aux risques et périls de son destina- taire. La personne chargée de la réception de l’appareil doit effectuer un contrôle visuel pour constater tout dommage éventuel subi par la pompe à chaleur durant le transport (circuit frigorifique, carrosserie, armoire électrique, châssis). -
Page 9: Traitement Des Eaux
1. Généralité Lors de l’utilisation Ne jamais toucher au ventilateur en état de marche sous peine de graves blessures. Ne pas laisser la pompe à chaleur à la portée des enfants, sous peine de graves blessures causées par les ailettes de l’échangeur de chaleur. Ne jamais mettre l’unité... -
Page 10: Description
2. Description Contenu du colis La pompe à chaleur O’Pool Mini 2 raccords hydrauliques entrée / sortie de 32/38mm de diamètre Ce manuel d’installation et d’utilisation 4 Patins anti-vibrations Caractéristiques générales Une pompe à chaleur O’Pool c’est avant tout : Un dispositif certifié... -
Page 11: Caractéristiques Techniques
2. Description Caractéristiques techniques O’Pool Mini 3.5 O’Pool Mini 5 Puissance de chauffage (W) 3500 5000 26°C Consommation (W) 26°C COP (Coeff. de performance) Puissance de chauffage (W) 2450 3450 15°C Consommation (W) 26°C COP (Coeff. de performance) 4,21 4,25 Alimentation Monophasée 220-240V ~ 50Hz Puissance maximale (W) -
Page 12: Dimensions De L'appareil
2. Description Dimensions de l’appareil Dimensions en mm O’Pool Mini 3.5 O’Pool Mini 5... -
Page 13: Vue Éclatée
2. Description Vue éclatée 14 12 1. Branchement electrique 9. Évaporateur 2. Échangeur de chaleur 10. Compresseur 3. Boîtier de commande électrique 11. Panneau supérieur 4. Châssis 12. Panneau de contrôle 5. Support du ventilateur 13. Tuyauterie gaz 6. Moteur du ventilateur 14. -
Page 14: Installation
3. Installation La pompe à chaleur est très facile à installer, et ne nécessite que le raccord au circuit hydraulique et une alimentation électrique. Emplacement La pompe à chaleur doit être placée à au moins 2,5 mètres du bassin. Piscine >2.5m Veuillez respecter les règles suivantes pour le choix de l’emplacement de la pompe à... -
Page 15: Raccordement Hydraulique
3. Installation Schéma d’installation VERS LA PISCINE Système de traitement automatisé PISCINE Filtration + Pompe DEPUIS LA PISCINE Le filtre situé en amont de la pompe à chaleur doit être nettoyé régulièrement pour que l’eau du circuit soit propre et ainsi éviter les problèmes de fonctionnement liés à la saleté ou au colmatage du filtre. -
Page 16: Utilisation
4. Utilisation Panneau de contrôle Bouton ON/OFF Bouton mode Bouton + Bouton - Voyant Chauffage Avant de commencer, assurez-vous que la pompe de filtration fonctionne et que l’eau circule au travers de la pompe à chaleur. Avant de paramètrer votre température de consigne, vous devez choisir au préalable un mode de fonctionnement pour votre télécommande : Pour passer d’un affichage en °C à... -
Page 17: Mode Chauffage
4. Utilisation Mode Chauffage Étape 1 : Appuyez sur pour mettre votre pompe en marche. Étape 2 : À l’aide des touches sélectionnez la température souhaitée. EXEMPLE : Si la température actuelle est de 15°C, la valeur par défaut est de 27° et la température souhaitée est 30°C. -
Page 18: Valeurs D'état
4. Utilisation Valeurs d’état Les paramètres du système peuvent être vérifiés et ajustés au moyen de la télécommande en suivant les étapes suivantes Étape 1 : Appuyez sur 5s pour entrer en mode de vérification des paramètres. Étape 2 : Appuyez sur pour voir les paramètres. - Page 19 4. Utilisation | 15...
-
Page 20: Mise En Service
5. Mise en service Mise en service Conditions d’utilisation Pour que la pompe à chaleur fonctionne normalement, la température ambiante de l’air doit être comprise entre8°C et 43°C. Consignes préalables Avant la mise en service de la pompe à chaleur, veuillez : Vérifiez que l’appareil est stable. -
Page 21: Maintenance Et Entretien
6. Maintenance et entretien Maintenance, entretien et hivernage ATTENTION : Avant d’entreprendre des travaux de maintenance sur l’appareil, assurez- vous d’avoir coupé l’alimentation électrique. Nettoyage Le boîtier de la pompe à chaleur doit être nettoyé avec un chiffon humide. L’utilisation de détergents ou d’autres produits ménagers pourraient dégrader la surface du boîtier et en altérer ses propriétés. -
Page 22: Dépannage
7. Dépannage ATTENTION : Dans des conditions normales, une pompe à chaleur adaptée permet de réchauffer l’eau du bassin de 1°C à 2°C par jour. Il est donc tout a fait normal de ne pas ressentir une différence de température en sortie de circuit lorsque la pompe à chaleur fonctionne. -
Page 23: Recyclage
8. Recyclage Recyclage de la pompe à chaleur Votre appareil est en fin de vie et vous souhaitez vous en débarrasser ou le remplacer. Ne le jetez pas à la poubelle. Une pompe à chaleur doit faire l’objet d’une collecte sélective en vue de sa réutilisation, de son recyclage ou de sa revalorisation. -
Page 24: Garantie
La société O’Pool garantit au propriétaire d’origine les défauts matériels et les défauts de fabrication de la pompe à chaleur Poolex Mini pendant une période de deux (2) ans. La date d’entrée en vigueur de la garantie est la date de première facturation. - Page 25 These are the result of many years of research in the field of design and production of heat pumps for swimming pools. Our aim is to provide you with an exceptional high performance quality product. We have produced this manual with the utmost care so that you get maximum benefit from your Poolex heat pump. EN| 1...
- Page 26 They must be given to the installer and retained by the user. If the manual is lost, please consult the website: www.poolex.fr The instructions and recommendations contained in this manual should be read carefully and understood since they provide valuable information concerning the heat pump’s safe handling and operation.
- Page 27 Contents 1. General.............................4 General Terms of Delivery ....................4 Safety instructions ......................4 Water treatment .........................5 2. Description ..........................6 Package contents ......................6 General characteristics ......................6 Technical specifications .....................7 Unit dimensions .........................8 Exploded view ........................9 3. Installation ..........................10 Location ...........................10 Installation layout ......................11 Hydraulic connection .......................
-
Page 28: General
1. General General Terms of Delivery All equipment, even if shipped ‘free of carriage and packing’, is dispatched at the consignee’s own risk. The person responsible for receiving the equipment must carry out a visual inspection to identify any damage to the heat pump during transport (refrigerant system, body panels, electrical control box, frame). -
Page 29: Water Treatment
1. General During use To avoid serious injuries, never touch the fan when it is operating. Keep the heat pump out of the reach of children to avoid serious injuries caused by the heat exchanger’s blades. Never start the equipment if there is no water in the pool or if the circulating pump is stopped. Check the water flow rate every month and clean the filter if necessary. -
Page 30: Description
2. Description Package contents Heat pump O’Pool Mini 2 hydraulic inlet/outlet connectors 32/38mm diameter This installation and user manual 4 anti-vibration pads General characteristics A O’Pool heat pump has the following features: CE certification and complies with the RoHS European directive. High performance with up to 80% energy savings compared to a conventional heating system. -
Page 31: Technical Specifications
2. Description Technical specifications O’Pool Mini 3.5 O’Pool Mini 5 Heating power (W) 3500 5000 26°C Consumption (W) Water 26°C COP (Coeff. of performance) Heating power (W) 2450 3450 15°C Consumption (W) Water 26°C COP (Coeff. of performance) 4,21 4,25 Electricity supply 220-240V single-phase ~ 50Hz Maximum power (W) -
Page 32: Unit Dimensions
2. Description Unit dimensions Dimensions in mm Dimensions en mm O’Pool Mini 3.5 O’Pool Mini 5... -
Page 33: Exploded View
2. Description Exploded view 14 12 1. electrical Plug 9. Evaporator 2. Heat exchanger 10. Compressor 3. Electrical control box 11. Top panel 4. Base frame 12. Control panel 5. Fan support 13. gas pipe 6. Fan motor 14. hand grip 7. -
Page 34: Installation
3. Installation The heat pump is very easy to install, only water and power need to be connected during installation. Location The heat pump should be located at least 2.5 meter away from the swimming pool. Pool >2.5m Please comply with the following rules concerning the choice of heat pump location. The unit’s future location must be easily accessible for convenient operation and maintenance. -
Page 35: Installation Layout
3. Installation Installation layout TOWARDS THE POOL Automated treatment system POOL Filtration + Pump FROM THE POOL The filter located upstream of the heat pump must be regularly cleared so that the water in the system is clean, thus avoiding the operational problems associated with dirt or clogging in the filter. -
Page 36: Use
4. Use Control panel ON/OFF button Mode button Plus (+) button Minus (-) button Heating mode indicator Before starting, ensure that the filtration pump is working and that water is circulating through the heat pump. Prior to setting your required temperature, you must first select an operating mode for your remote control: To switch between °C and °F display, press 12 |... -
Page 37: Heating Mode
4. Use Heating Mode Step 1 : Press to switch on your pump. Step 2 : Using buttons select the required temperature. EXAMPLE: If the current temperature is 15°C, default setting temperature is 27° required temperature is 30°C. Current water Required temperature temperature... -
Page 38: Status Values
4. Use Status values and advanced settings The system’s settings can be checked and adjusted via the remote control by following these steps Step 1 : Keep pressing 5s until you enter the settings verification mode. Step 2 : Press for see the parameters. - Page 39 4. Use EN| 15...
-
Page 40: Operation
5. Operation Operation Conditions of use For the heat pump to operate normally, the ambient air temperature must be between 8 ° C and 43 ° C. Recommendations prior to start-up Before activating the heat pump, please: Check that the unit is stable. Control the proper functioning of your electrical installation. -
Page 41: Maintenance And Servicing
6. Maintenance and servicing Maintenance, servicing and winter storage WARNING: Before undertaking maintenance work on the unit, ensure that you have disconnected the electrical power supply. Cleaning The heat pump’s casing must be cleaned with a damp cloth. The use of detergents or other household products could damage the surface of the casing and affect its properties. -
Page 42: Repairs
7. Repairs WARNING: Under normal conditions, a suitable heat pump can heat the water in a swimming pool by 1°C to 2°C per day. It is therefore quite normal to not feel any temperature difference in the system when the heat pump is working. A heated pool must be covered to avoid any loss of heat. -
Page 43: Recycling
8. Recycling Recycling the heat pump Your heat pump has reached the end of its life and you wish to dispose of it or to replace it. Do not throw it in the rubbish bin. A heat pump must be disposed of separately with a view to its reuse, recycling or upgrading. It contains substances that are potentially hazardous to the environment but which will be eliminated or neutralized by recycling. -
Page 44: Warranty
Dear Sir/Madam, A question ? A problem ? Or simply register your guarantee, find us on our website: http://support.poolex.fr/ We thank you for your trust in our products. Enjoy your swimming! Your details may be treated in accordance with the Data Protection Act of 6 January 1978 and will not be divulged to any third party. - Page 48 02/2022...
