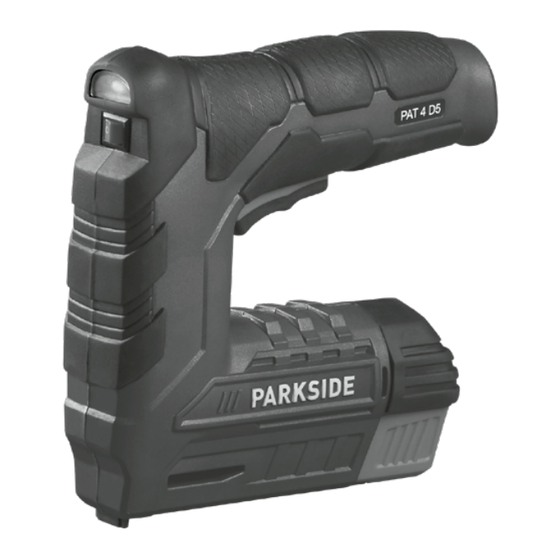

Cordless stapler/nailer
Hide thumbs Also See for PAT 4 D5:
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual
CORDLESS STAPLER/NAILER PAT 4 D5
CORDLESS STAPLER/NAILER
Translation of the original instructions
AKU SPONKOVAČKA
Překlad původního návodu k používání
IAN 389438_2201
AKUMULATORSKI
SPENJALNIK
Prevod izvirnih navodil
AKKU-TACKER
Originalbetriebsanleitung
