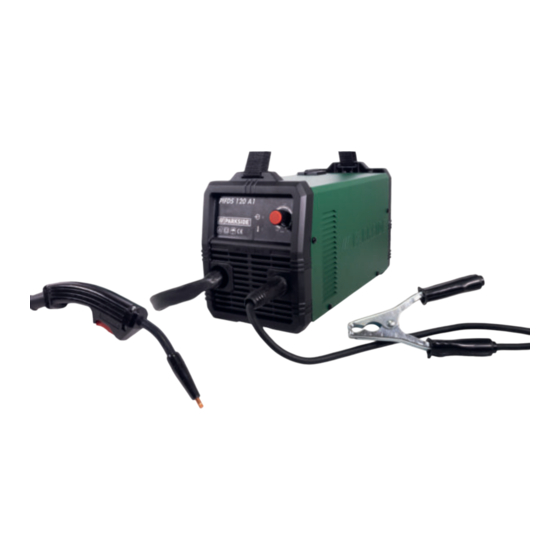

Inverter flux cored wire welder
Hide thumbs Also See for 385175 2107:
Table of Contents

Advertisement

Available languages
  • EN

Available languages

  • ENGLISH, page 1

Quick Links

Download this manual
INVERTER FLUX CORED WIRE WELDER PIFDS 120 A1
INVERTER-FÜLLDRAHT-SCHWEIßGERÄT PIFDS 120 A1
POSTE À SOUDER INVERTER À FIL FOURRÉ PIFDS 120 A1
GB
IE
NI
CY
INVERTER FLUX CORED WIRE WELDER
Operation and Safety Notes
Translation of the original instructions
CH
FR
BE
POSTE À SOUDER INVERTER À FIL FOURRÉ
Consignes d'utilisation et de sécurité
Traduction du mode d'emploi d'origine
CZ
INVERTNÍ SVÁŘEČKA NA TRUBIČKOVÝ DRÁT
Návod k obsluze a bezpečnostní pokyny
Originální návod k obsluze
SK
INVERTNÁ ZVÁRAČKA NA TRUBIČKOVÝ DRÔT
Návod na obsluhu a bezpečnostné upozornenia
Originálny návod na obsluhu
DK
INVERTERSVEJSER MED FILLERTRÅD
Brugs- og sikkerhedsanvisninger
Oversættelse af den originale driftsvejledning
HU
INVERTERES TÖLTŐHUZALOS HEGESZTŐKÉSZÜLÉK
Kezelési és biztonsági hivatkozások
Az eredeti használati utasítás fordítása
IAN 385175_2107
MT
DE
AT
CH
INVERTER-FÜLLDRAHT - SCHWEIßGERÄT
Bedienungs- und Sicherheitshinweise
Originalbetriebsanleitung
NL
BE
INVERTER-GEVULDE DRAAD-LASAPPARAAT
Bedienings- en veiligheidsinstructies
Vertaling van de originele bedieningshandleiding
PL
SPAWARKA INWERTOROWA
Wskazówki dotyczące montażu, obsługi
i bezpieczeństwa
Tłumaczenie oryginalnej instrukcji eksploatacji
ES
SOLDADOR DE HILO TUBULAR INVERTER
Instrucciones de funcionamiento y de seguridad
Traducción del manual de funcionamiento original
MT
CH
IT
SALDATRICE INVERTER A FILO
Istruzioni di montaggio, utilizzo e sicurezza
Traduzione delle istruzioni d'uso originali
SI
INVERTERSKI VARILNI APARAT S POLNJENO ŽICO
Prevod originalnega navodila za uporabo
OS
