Summary of Contents for Montarbo E616 S

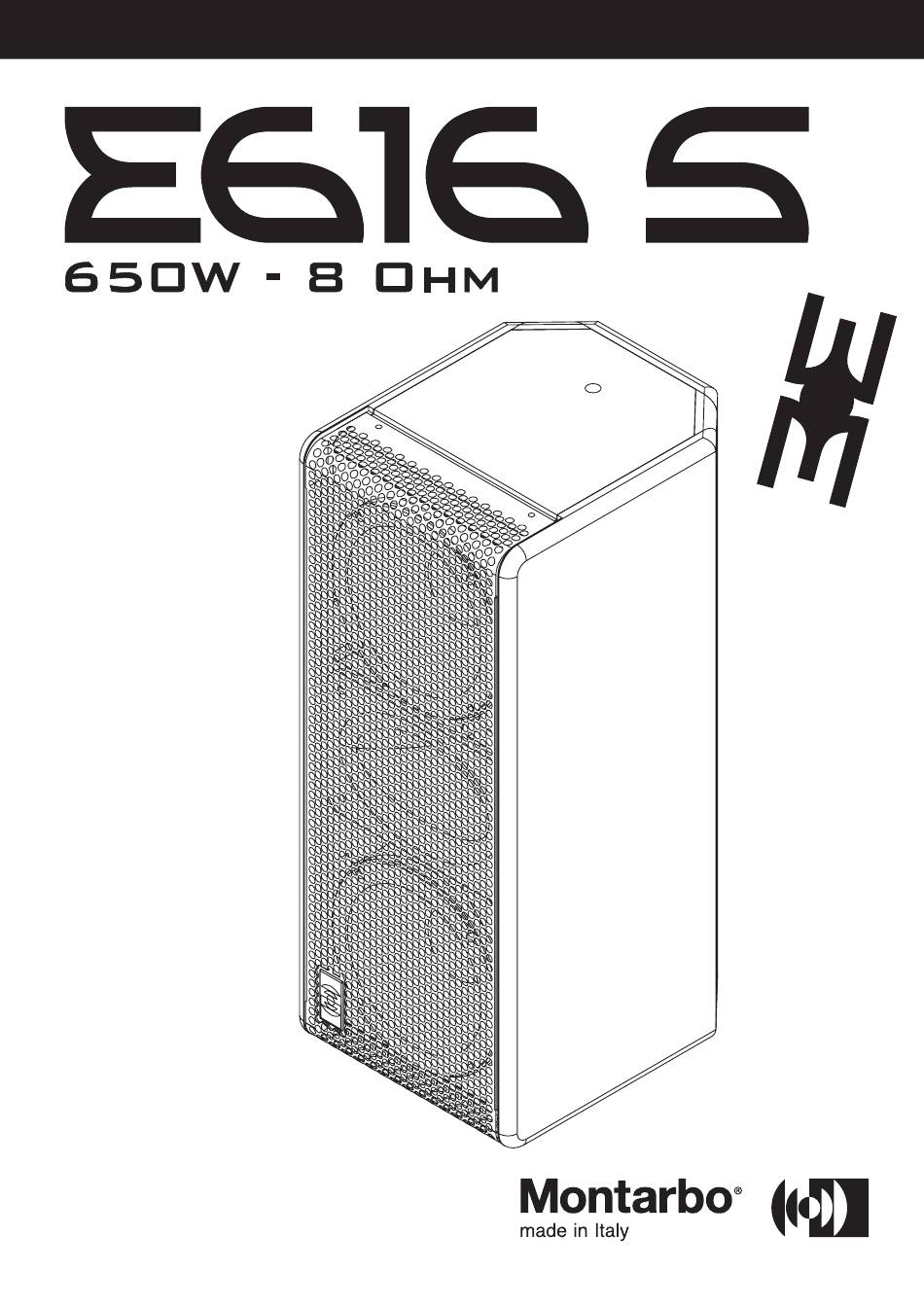

  • Page 1 manuale d’istruzioni owner’s manual...

  • Page 2: Table Of Contents

    Dati tecnici | Technical specifications Staffa accessoria certificata | Optional certified U bracket Esempi di collegamento | Connection examples Parti di ricambio | Spare parts m000069 | Rev. 00 ©2013 Elettronica Montarbo srl | Novembre 2014 November 2014 manuale d’istruzioni | E616 S...

  • Page 3: Italiano

    Per qualsiasi intervento di manutenzione o riparazione, rivolgetevi alla Elettronica Montarbo srl e/o a personale altamente qualificato specificamente segnalato da questa. • Nel predisporre l'apparecchio all'utilizzo, assicurarsi che la forma e la portata della superficie di appoggio siano idonee a sostenerlo, considerando sia il peso che l'ingombro del prodotto.
  • Page 4 Introduzione E616 S è un sistema passivo full-range a 2 vie di ridotte dimensioni che spazia dall'istallazione fissa al sistema distribuito per ambienti che nasce dall’esperienza maturata sui sistemi delle serie FULL e riverberanti, dal monitor nearfield per studi di registrazione live WIDE e rappresenta un concentrato qualità...
  • Page 5 (cavi di segnale). » Per istruzioni cablaggio dei connettori vedere pag. 6. Attenzione! Non collegare mai due amplificatori alla stessa cassa. speakon ® è un marchio registrato da neutrik ® aG, registrato negli usa e altri Paesi. E616 S | manuale d’istruzioni...
  • Page 6 4 - Effettuati i collegamenti sull’inserto infilarlo nel corpo e avvitare morsetti quest’ultimo alla bussola. Il connettore da utilizzare è un Neutrik speakON modello NL4-FC. ® ® corpo connettore speakON chiuso ® manuale d’istruzioni | E616 S...
  • Page 7 ATTENZIONE ALL’IMPEDENZA TOTALE IN PARALLELO Se si collegano due sistemi da 8 Ω in parallelo, l’amplificatore vedrà una impedenza di carico di 4 Ω, che è perfettamente sopportata da tutti gli amplificatori e mixer amplificati Montarbo ® e da quasi tutti gli altri costruttori.
  • Page 8 | E616 S...
  • Page 9 This product does not contain user serviceable parts. To prevent fire and/or electrical shock, never disassemble it or remove the rear panel. For maintenance and servicing always refer to the official Montarbo Distributor in your Country or to qualified personnel specifically authorised by the Distributor.
  • Page 10 Introduction E616 S is a small sized, 2-way, full-range, passive system. It is the small size and the mounting hardware make it perfect for a wide fruit of the accumulated experience gained from the systems of the range of applications, such as installations, distributed systems...
  • Page 11 For detailed instructions about connector wiring, see page 12. Warning! Never connect two amplifiers to the same loudspeaker. speakon ® is a trademark under property of neutrik ® aG, registered in us and other Countries. E616 S | owner’s manual...
  • Page 12 4 - After connecting the wires to the insert, lead it through the body and screw down the body with the bushing. setscrews Mating connector is a Neutrik speakON model NL4-FC. ® ® housing speakon connector ® owner’s manual | E616 S...
  • Page 13 PAY SPECIAL ATTENTION TO THE PARALLEL IMPEDANCE: If two 8-Ω systems are parallel connected, the resulting load impedance for the amplifier will be 4 Ω, a value that is within the allowed range for all amplifiers and amplified mixers manufactured by Montarbo ® and by most other manufacturers.
  • Page 14 | E616 S...

  • Page 15: Appendix

    APPENDIX __________________________________________ Dati tecnici Technical specifications __________________________________________ Staffa accessoria certificata optional certified u bracket __________________________________________ Esempi di collegamento Connection examples __________________________________________ Parti di ricambio spare parts __________________________________________ E616 S | appendix...

  • Page 16: Dati Tecnici | Technical Specifications

    «ITALIAN HANGING LOADS RULE» n.1698 of 1 April 2011. appendix | E616 S...

  • Page 17: Esempi Di Collegamento | Connection Examples

    Esempi di collegamento | Connection examples Collegamento tramite Linking managed by montarbo PLm3000 ® Line D 2x E616 S Line c 2x E616 S Line B 2x E616 S Line A 2x E616 S Line B from mixer Line A from mixer...
  • Page 18 Esempi di collegamento | Connection examples Collegamento tramite Linking managed by montarbo PLm6800 ® Line B 4x E616 S Line A 4x E616 S Line B Line A from mixer from mixer appendix | E616 S...

  • Page 19: Parti Di Ricambio | Spare Parts

    Tromba 70° X 80° Pannello serigrafato Targa logo Montarbo ® 70° X 80° Horn Silk-screen panel Montarbo logo plate U mounting bracket + ® screws and washers A300185 D516162 (not included) Altoparlante 6” Pannello connessioni 6” loudspeaker Connection panel E616 S | appendix...
  • Page 20 Information on Disposal for Professional Users In the European Union | If the product is used for business purposes and you want to discard it: please contact your Montarbo ® dealer who will inform you about the take-back of the product. You might be charged for the costs arising from take-back and recycling.
