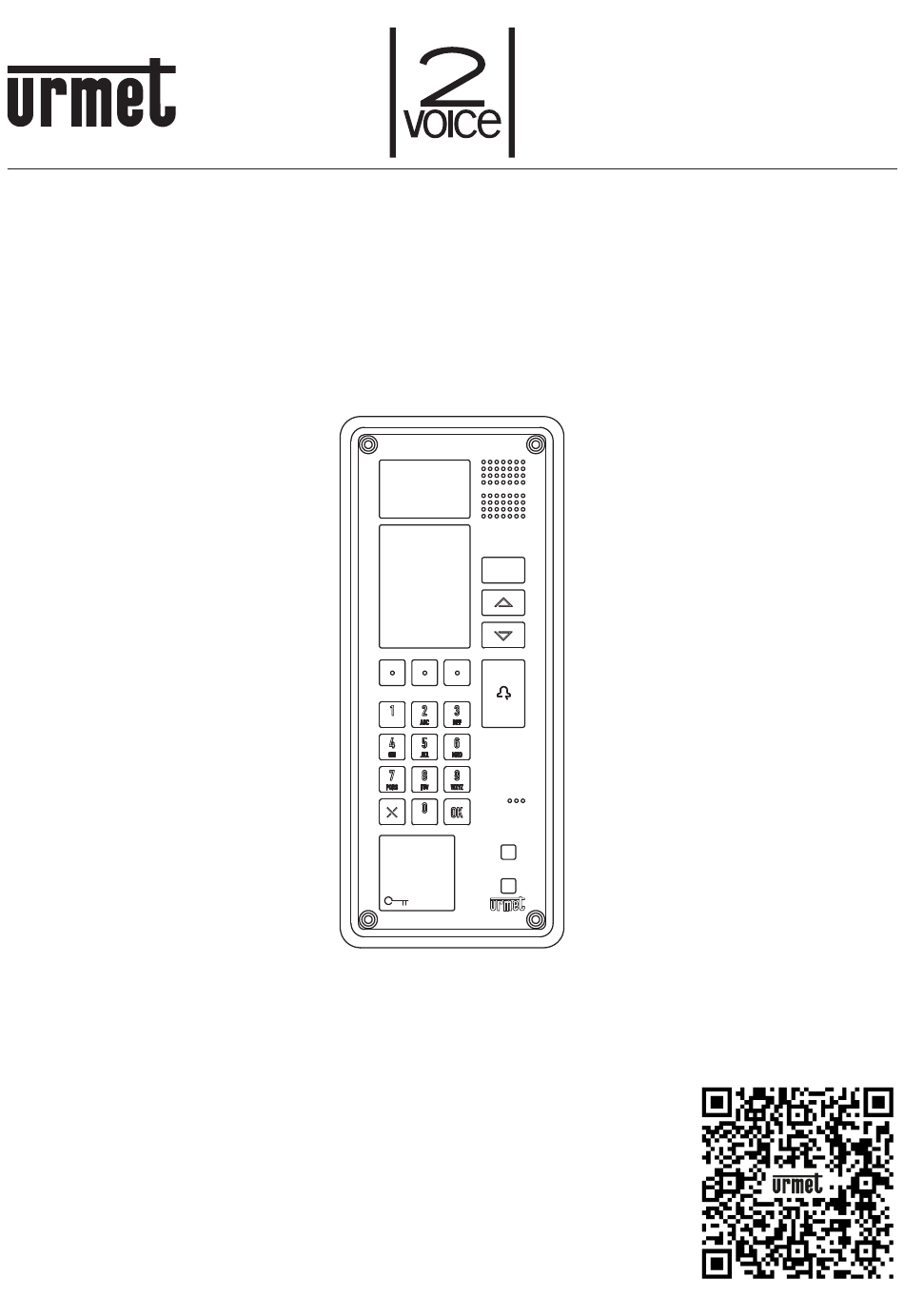

Mod.
1083
DS 1083-161
LBT 21175
MODULO DI CHIAMATA ELEKTA STEEL E ELEKTA STEEL SATINATA
ELEKTA AND ELEKTA STEEL MATT FINISH CALLING MODULE
Sch./Ref. 1083/28 - 1083/29
LIBRETTO D'USO
USER BOOKLET
(La documentation en Français, Espagnol, Allemand et Néerlandais est
disponible en scannant le QR-Code suivant).
(La documentación en Francés, Español, Alemán y Neerlandés está
disponible escaneando el código QR siguiente).
(Die Dokumentation ist in Französisch, Spanisch, Deutsch und
Niederländisch durch Scannen des folgenden QR-Codes verfügbar).
(Documentatie in het Frans, Spaans, Duits en Italiaans is beschikbaar door
de volgende QR-Code te scannen).

Advertisement

Chapters

Table of Contents
loading
Need help?

Need help?

Do you have a question about the 2Voice 1083 and is the answer not in the manual?

Questions and answers

Related Manuals for urmet domus 2Voice 1083

Summary of Contents for urmet domus 2Voice 1083

  • Page 1 Mod. 1083 DS 1083-161 LBT 21175 MODULO DI CHIAMATA ELEKTA STEEL E ELEKTA STEEL SATINATA ELEKTA AND ELEKTA STEEL MATT FINISH CALLING MODULE Sch./Ref. 1083/28 - 1083/29 LIBRETTO D’USO USER BOOKLET (La documentation en Français, Espagnol, Allemand et Néerlandais est disponible en scannant le QR-Code suivant).

  • Page 2: Table Of Contents

    ITALIANO DESCRIZIONE DEL MODULO DI CHIAMATA ..................2 USO DEL MODULO DI CHIAMATA ......................3 2.1. Chiamata tramite codice fisico o logico ..................3 2.2. Chiamata tramite nome ........................5 2.3. Apertura della porta tramite codice apriporta ................. 6 2.4. Apertura della porta tramite chiave di prossimità ................7 2.5.

  • Page 3: Uso Del Modulo Di Chiamata

    USO DEL MODULO DI CHIAMATA 2.1. CHIAMATA TRAMITE CODICE FISICO O LOGICO L’immagine a fianco mostra l’aspetto della schermata di partenza del modulo di chiamata. Le voci “SELEZIONARE NOME E PREMERE” e “PER CENTRALINO PREMERE” sono presenti solo se, rispettivamente, sono stati inseriti dei nomi nella rubrica ed è stato configurato un centralino citofonico sul modulo di chiamata. Digitare il codice sulla tastiera. Appare la schermata mostrata a lato. Premere il tasto per effettuare la chiamata.
  • Page 4 Se la linea è occupata, o il posto interno è impegnato in un’altra conversazione, sul display appare il messaggio di avviso mostrato a lato. Se entro 60 secondi il posto interno non risponde sul display appare il messaggio di avviso mostrato a lato. Se il posto interno attiva la comunicazione, il modulo di chiamata entra in modalità...

  • Page 5: Chiamata Tramite Nome

    Quando il posto interno interrompe la modalità conversazione sul display appare il messaggio di avviso mostrato a lato. 2.2. CHIAMATA TRAMITE NOME L’immagine a fianco mostra l’aspetto della schermata di partenza del modulo di chiamata. La voce “PER CENTRALINO PREMERE” è presente solo se è stato configurato un centralino citofonico sul modulo di chiamata. Selezionare con i tasti il nome e premere il tasto per effettuare la chiamata.

  • Page 6: Apertura Della Porta Tramite Codice Apriporta

    2.3. APERTURA DELLA PORTA TRAMITE CODICE APRIPORTA L’immagine a fianco mostra l’aspetto della schermata di partenza del modulo di chiamata. Le voci “SELEZIONARE NOME E PREMERE” e “PER CENTRALINO PREMERE” sono presenti solo se, rispettivamente, sono stati inseriti dei nomi nella rubrica ed è stato configurato un centralino citofonico sul modulo di chiamata. Premere una volta il tasto Digitare il codice apriporta e confermare con il tasto OK. Se durante la digitazione si commette un errore è...

  • Page 7: Apertura Della Porta Tramite Chiave Di Prossimità

    Se i tempi di apertura degli apriporta 1 e 2 sono entrambi maggiori di 0 secondi, si presenta allora la seguente videata, dove viene richiesto di premere il tasto 1 o il tasto 2 per selezionare la porta da aprire (tipicamente 1 = porta pedonale, 2 = cancello carraio).

  • Page 8: Apertura Della Porta Per Postino

    2.5. APERTURA DELLA PORTA PER POSTINO Premere una volta il tasto T o P selezionato in fase di configurazione. Il tasto appare solo durante le fasce orarie abilitate per la funzione postino. 2.6. CHIAMATA A CENTRALINO L’immagine a fianco mostra l’aspetto della schermata di partenza del modulo di chiamata. La voce “SELEZIONARE NOME E PREMERE” è presente solo se sono stati inseriti dei nomi nella rubrica.

  • Page 9: Codici Speciali

    2.8. CODICI SPECIALI Per inviare un codice speciale premere e mantenere premuto il tasto 0 per almeno 3 secondi. Appare la schermata mostrata a lato. Digitare il codice speciale compreso tra 0 e 254, quindi e confermare con il tasto OK. Il tasto C permette di cancellare eventuali errori di digitazione.

  • Page 10: Appendice

    APPENDICE FUNZIONAMENTO DEL MODULO DI CHIAMATA NELLA MODALITÀ GUI SEMPLIFICATA L’utilizzo della modalità GUI SEMPLIFICATA presuppone che chi voglia effettuare una chiamata dal modulo di chiamata conosca il nome della colonna in cui si trova l’appartamento ed il numero assegnato all’appartamento che vuole contattare. Ad esempio appartamento 234 della COLONNA A. Quando è...
  • Page 11 Se si attiva la modalità GUI SEMPLIFICATA su un modulo di chiamata configurato per chiamare una sola colonna, per la chiamata sarà sufficiente digitare con la tastiera il numero assegnato all’appartamento e confermare con il tasto OK oppure con il tasto Nel caso di unica colonna, infatti, non sarà...

  • Page 12: English (Index)

    ENGLISH CALLING MODULE DESCRIPTION ..................... 12 2. HOW TO USE THE CALLING MODULE: ....................13 2.1. Calling using a physical or logical code ..................13 2.2. Calling by name ..........................15 2.3. Opening the door using a door code ................... 16 2.4.

  • Page 13: How To Use The Calling Module

    HOW TO USE THE CALLING MODULE 2.1. CALLING USING A PHYSICAL OR LOGICAL CODE The home page of the calling module is shown here by the side. The options “SELECT NAME WITH AND PRESS ” and “FOR SWITCHBOARD PRESS ” will only be present if names are stored in the repository and if a door phone switchboard is configured on the calling module.
  • Page 14 The warning message shown by the side will appear if the line is busy or the apartment unit is being used in another conversation. The message shown here by the side will appear if the apartment unit does not reply within 60 seconds. If the communication is activated on the apartment unit, the calling module will enter conversation mode and the message shown by the side will appear on the display.

  • Page 15: Calling By Name

    The warning message shown by the side will appear when the conversation is stopped by the apartment unit. 2.2. CALLING BY NAME The home page of the calling module is shown here by the side. The “FOR SWITCHBOARD PRESS” option is only present if a door phone switchboard is configured on the calling module.

  • Page 16: Opening The Door Using A Door Code

    2.3. OPENING THE DOOR USING A DOOR CODE The home page of the calling module is shown here by the side. The options “SELECT NAME WITH AND PRESS ” and “FOR SWITCHBOARD PRESS ” will only be present if names are stored in the repository and if a door phone switchboard is configured on the calling module.

  • Page 17: Opening The Door Using A Proximity Key

    If the opening times of the door openers 1 and 2 are both longer than 0 seconds, the following screen appears, where you will be prompted to press button 1 or button 2 to select the door to be opened (typically 1 = pedestrian door, 2 = vehicle entrance).

  • Page 18: Opening The Door Using The Postman Function

    2.5. OPENING THE DOOR USING THE POSTMAN FUNCTION Press the button T or P selected during configuration. The button will appear only for the time during which the postman function is enabled. 2.6. CALLS TO SWITCHBOARD The home page of the calling module is shown here by the side. The “SELECT NAME WITH AND PRESS ”...

  • Page 19: Special Codes

    2.8. SPECIAL CODES To send a special code, press and hold the 0 key for at least 3 seconds. The page shown by the side will appear. Enter the special code comprised between 0 and 254 and then press OK to confirm.

  • Page 20: Appendix

    APPENDIX CALLING MODULE OPERATION IN SIMPLIFIED GUI MODE In order to use SIMPLIFIED GUI a person wanting to call from the calling module must know the name of the block of the apartment and the number assigned to the apartment to be called. For example, apartment 234 in BLOCK A. When the SIMPLIFIED GUI mode is active, calls to apartments are made as follows: —...
  • Page 21 If SIMPLIFIED GUI mode is chosen on a calling module configured to call a single block, simply key in the number assigned to the apartment and press the OK or button to call. The list of blocks will not be shown if only one block is present because this is the only block that can be reached by the calling module.
  • Page 22 DS1083-161...
  • Page 23 DS1083-161...
  • Page 24 DS 1083-161 LBT 21175 URMET S.p.A. Area tecnica 10154 TORINO (ITALY) servizio clienti +39 011.23.39.810 VIA BOLOGNA 188/C http://www.urmet.com Telef. +39 011.24.00.000 (RIC. AUT.) e-mail: info@urmet.com +39 011.24.00.300 - 323...
