I N S T R U C T I O N S F O R U S E O F:
ADVANTAGE HANDPIECES
V E T E R I N A RY D E N TA L I N S T R U M E N T S
ENGLISH MANUAL
MANUALE IN ITALIANO

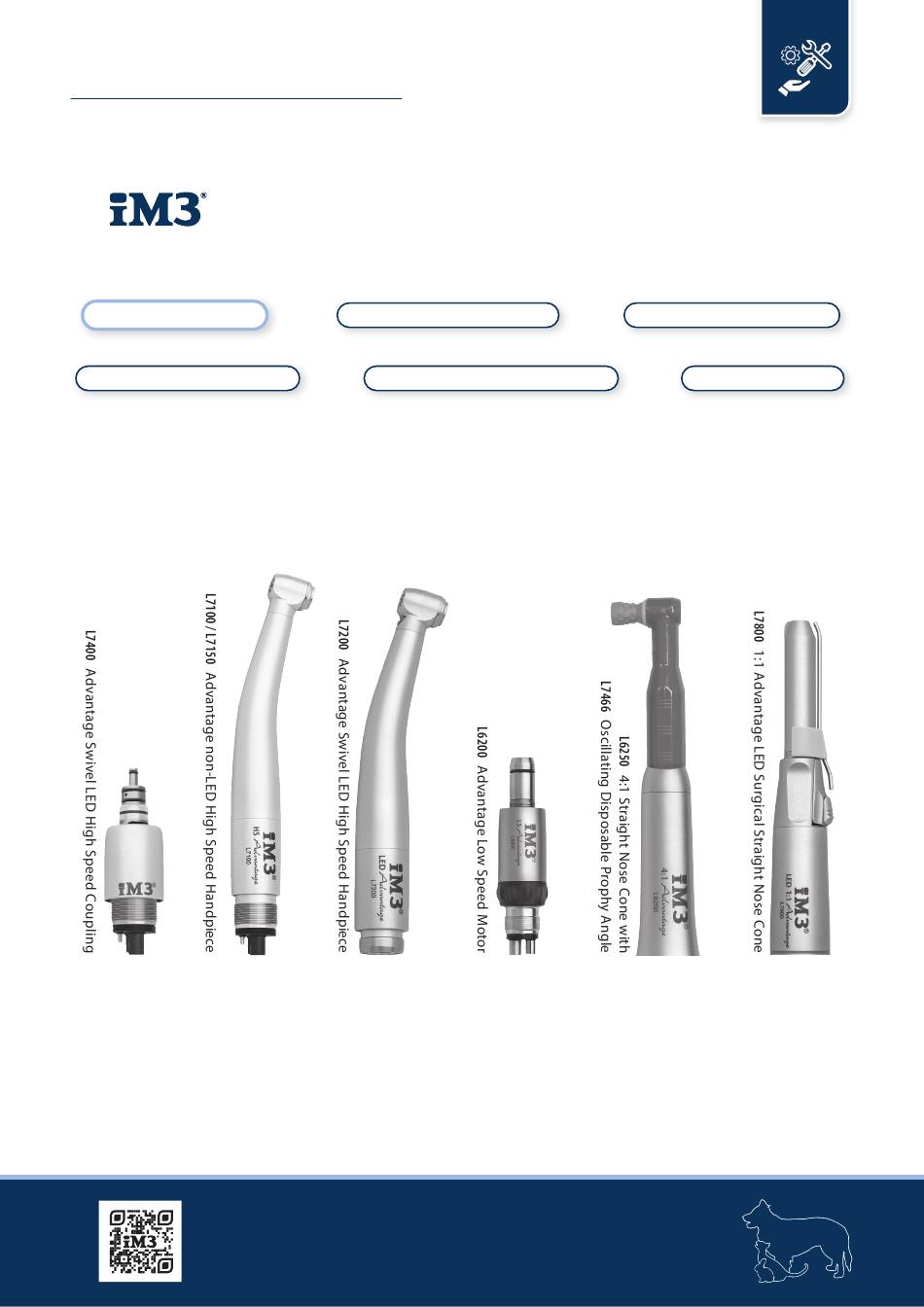

Models High Speed Handpieces L7100/L7150, L7200, L7400
Low Speed Motor L6200
Straight Nose Cones L6250, L7800
Attachments - Oscillating Disposable Prophy Angle L7466
Manual Version 2.2024
MANUEL EN FRANÇAIS
HANDBUCH AUF DEUTSCH
www.im3vet.com
MANUAL EN ESPAÑOL
ČESKÝ MANUÁL
