- Page 1 MAZ-1504 MATRIX AND MULTI-CHANNEL AMPLIFIER AMPLIFICADOR MATRICIAL Y MULTICANAL AMPLIFICATEUR MATRICIEL ET MULTI CANAUX AMPLIFICADOR DE MATRIZ E MULTICANAL INSTRUCTION MANUAL/MANUAL DE USUARIO/ MODE D’EMPLOI/MANUAL DE INSTRUÇÕES...
-
Page 2: Controls And Functions

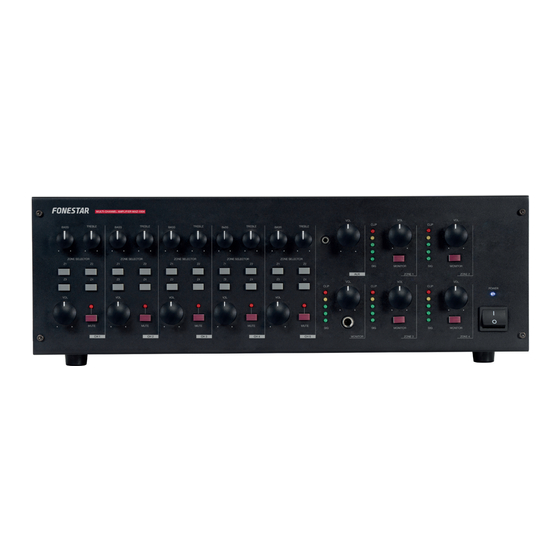

DESCRIPTION The MAZ-1504 is a multi-channel amplifier with a 5-channel input matrix and 4 output zones with independent volume control. Output power 4 x 150 W RMS, speaker output 4-8 Ω and high impedance lines 100, 75 and 25 V and line level. Designed for use in public address installations with 100 V line loudspeakers or mono installations with low impedance loudspeakers, requiring different audio for each of the output zones. - Page 3 GAIN GAIN GAIN GAIN LINE OUT BAL. UNBAL. ZONE 3 LINE LINE MAZ-1504 25 V 70 V 100 V MULTI-CHANNEL AMPLIFIER 4 x 165 W MAX., 4 x 150 W RMS POWER AMP. OUTPUT LINE OUT BAL. UNBAL. ZONE 4...
-
Page 4: Operation
MIC position, as the voltage present on pins 2 and 3 of the XLR connector may cause damage to the microphones. If in doubt, please consult your distributor or the FONESTAR technical service. 10.- INPUTS - CH 4-5: auxiliary audio source inputs, 2 x RCA connectors. The GAIN control allows you to... - Page 5 1 2 3 4 GAIN GAIN LINE OUT BAL. UNBAL. ZONE 3 230 V 115 V LINE LINE MAZ-1504 POWER AMP. OUTPUT 25 V 70 V 100 V ZONE 2 LINE OUT BAL. UNBAL. MULTI-CHANNEL AMPLIFIER 25 V 70 V 100 V 4 x 165 W MAX., 4 x 150 W RMS...
-
Page 6: Block Diagram
BLOCK DIAGRAM - 6 -... -
Page 7: Technical Specifications
TECHNICAL SPECIFICATIONS MAZ-1504 FEATURES Matrix and multi-channel amplifier. Allocation matrix of 5 input channels to 4 output zones. 4 zones with independent volume control and line output. Phantom power supply. Priority paging by signal level and contact closure. POWER 4 x 165 W MAX., 4 x 150 W RMS RESPONSE 200-18,000 Hz ±... -
Page 8: Controles Y Funciones
DESCRIPCIÓN El modelo MAZ-1504 es un amplificador multicanal con matriz de asignación de 5 canales de entrada y 4 zonas de salida con control de volumen independiente. Potencia de salida 4 x 150 W RMS, salida de altavoces 4-8 Ω y líneas alta impedancia 100, 75 y 25 V y de nivel de línea. Diseñado para su uso en instalaciones de megafonía con altavoces de línea 100 V o instalaciones mono con altavoces de baja... -
Page 9: Panel Trasero
GAIN GAIN GAIN GAIN LINE OUT BAL. UNBAL. ZONE 3 LINE LINE MAZ-1504 25 V 70 V 100 V MULTI-CHANNEL AMPLIFIER 4 x 165 W MAX., 4 x 150 W RMS POWER AMP. OUTPUT LINE OUT BAL. UNBAL. ZONE 4... - Page 10 10.- INPUTS - CH 4-5: entradas de fuentes de audio auxiliar, conectores 2 x RCA. El control GAIN permite ajustar la ganancia de la entrada para adecuar el nivel de señal al amplificador 11.- : terminal de conexión a tierra. MULTI-CHANNEL AMPLIFIER MAZ-1504 12.- Zócalo de alimentación CA. TREBLE TREBLE...
- Page 11 POWER AMP. OUTPUT GAIN GAIN GAIN GAIN LINE OUT BAL. UNBAL. ZONE 3 LINE LINE MAZ-1504 25 V 70 V 100 V MULTI-CHANNEL AMPLIFIER 4 x 165 W MAX., 4 x 150 W RMS 1 2 3 4 230 V 115 V POWER AMP.
-
Page 12: Diagrama De Bloques
DIAGRAMA DE BLOQUES - 12 -... -
Page 13: Especificaciones Técnicas
ESPECIFICACIONES TÉCNICAS MAZ-1504 CARACTERÍSTICAS Amplificador matricial y multicanal. Matriz de asignación de 5 canales de entrada a 4 zonas de salida. 4 zonas con control independiente de volumen y salida de línea. Alimentación phantom. Prioridad de avisos por nivel de señal y por cierre de contactos. -
Page 14: Contrôles Et Fonctions
DESCRIPTION Le modèle MAZ-1504 est un amplificateur multicanal doté de 5 canaux d’entrée et de 4 zones de sortie avec contrôle indépendant du volume. Puissance de sortie 4 x 150 W RMS, sortie haut-parleur 4-8 Ω et haute impédance 100, 75 et 25 V et lignes de niveau ligne. Conçu pour être utilisé dans des installations de public address avec des haut-parleurs de ligne 100 V ou des installations mono avec des haut-parleurs à... - Page 15 GAIN GAIN GAIN GAIN LINE OUT BAL. UNBAL. ZONE 3 LINE LINE MAZ-1504 25 V 70 V 100 V MULTI-CHANNEL AMPLIFIER 4 x 165 W MAX., 4 x 150 W RMS POWER AMP. OUTPUT LINE OUT BAL. UNBAL. ZONE 4...
- Page 16 2 et 3 du connecteur XLR pourrait produire des dommages aux microphones. Dans le cas de doute voir avec votre fournisseur ou avec le service technique de FONESTAR. 10.- INPUTS - CH 4-5 : entrées de sources d’audio auxiliaire, connecteur 2 x RCA. La commande GAIN permet de régler le gain d’entrée pour adapter le niveau du signal à...
- Page 17 POWER AMP. OUTPUT GAIN GAIN GAIN GAIN LINE OUT BAL. UNBAL. ZONE 3 LINE LINE MAZ-1504 25 V 70 V 100 V 1 2 3 4 230 V 115 V MULTI-CHANNEL AMPLIFIER 4 x 165 W MAX., 4 x 150 W RMS POWER AMP.
- Page 18 DIAGRAMME FONCTIONNEL - 18 -...
-
Page 19: Spécifications Techniques
SPÉCIFICATIONS TECHNIQUES MAZ-1504 CARACTÉRISTIQUES Amplificateur matriciel et multicanal. Matrice d’attribution de 5 canaux d’entrée à 4 zones de sortie. 4 zones avec contrôle de volume indépendant et sortie de ligne. Alimentation phantom. Priorité des avertissements par niveau de signal et verrouillage de contacts. -
Page 20: Controlos E Funções
DESCRIÇÃO O modelo MAZ-1504 é um amplificador multicanal com matriz de atribuição de 5 canais de entrada e 4 zonas de saída com controlo de volume independente. Potência de saída de 4 x 150 W RMS, saída de colunas 4-8 Ω e linhas de alta impedância 100, 75 e 25 V e de nível de linha. Desenhado para uso em instalações de megafonia com colunas de linha 100 V ou instalações mono com colunas de baixa... - Page 21 GAIN GAIN GAIN GAIN LINE OUT BAL. UNBAL. ZONE 3 LINE LINE MAZ-1504 25 V 70 V 100 V MULTI-CHANNEL AMPLIFIER 4 x 165 W MAX., 4 x 150 W RMS POWER AMP. OUTPUT LINE OUT BAL. UNBAL. ZONE 4...
- Page 22 10.- INPUTS - CH 4-5: entradas de fontes de áudio auxiliar, conetores 2 x RCA. O controlo GAIN permite regular o ganho da entrada para adequar o nível de sinal ao amplificador 11.- : terminal de ligação a terra. MULTI-CHANNEL AMPLIFIER MAZ-1504 12.- Tomada de alimentação CA. TREBLE TREBLE...
- Page 23 POWER AMP. OUTPUT GAIN GAIN GAIN GAIN ZONE 3 LINE OUT BAL. UNBAL. LINE LINE 1 2 3 4 MAZ-1504 25 V 70 V 100 V 230 V 115 V POWER AMP. OUTPUT MULTI-CHANNEL AMPLIFIER ZONE 2 LINE OUT BAL. UNBAL.
- Page 24 DIAGRAMA DE BLOCOS - 24 -...
- Page 25 ESPECIFICAÇÕES TÉCNICA MAZ-1504 CARACTERÍSTICAS Amplificador de matriz e multicanal. Matriz de atribuição de 5 canais de entrada a 4 zonas de saída. 4 zonas com controlo independente de volume e saída de linha. Alimentação phantom. Prioridade de avisos por nível de sinal e por fecho de contactos.
