- Page 1 氣體漏泄警報器設計開發生產設置以及附加服務 DOC NO.GT-027IM00K GTM-2000 Instruction Manual Revision: 2.1 為了正確使用 請仔細閱讀 Copyright ⒞GASTRON, Co., LTD. All rights reserved.
- Page 2 GTM-2000 Instruction Manual 真心感謝購買我們 GASTRON 有限公司製品 我們 GASTRON 有限公司以氣體偵測器&氣體監控系統專門公司，擁有著最佳品質和使用便利性，得 到很多消費者的認可。我們總是在消費者旁邊幫助想找的製品，為了消費者的滿足的氣體偵測器，不 斷得在研究。從現在所有關於氣體偵測器的問題在 GASTRON 有限公司的製品來解決吧。我們 GASTRON 有限公司會負責，給大家滿足。 本說明書記載著 GTM-2000 氣體偵測器的操作方法，簡單的維持方法等內容。 請仔細閱讀以後並保管，有不清楚的地方時參考時會有幫助。 ➢ 購買我們製品後發生問題時請聯繫以下地址 ➢ 地址: 京畿道安山市常綠區陶金社區 1 路 18-8（八穀二洞） ➢ Tel : 031-490-0800 ➢ Fax : 031-490-0801 URL : www.gastron.com ➢ e-mail : gastron@gastron.com...
-
Page 3: Table Of Contents
GTM-2000 Instruction Manual TABLE OF CONTENTS 概要 ......................................5 結構 ......................................6 2.1. 系統構成 ....................................6 2.2. 感測器動作原理 ..................................7 2.2.1. 紅外線測量方式 ..............................7 2.2.2. 光電離式................................7 2.2.3. 電化學式 ................................7 2.2.4. 接觸燃燒式 感測器 ............................7 規格 (Specification) ................................8 3.1. - Page 4 GTM-2000 Instruction Manual 7.2.2. Span Calibration 設定模式 .......................... 34 7.3 Program Gas 模式 ................................35 7.3.1 Program Gas 基本構成 ..........................35 7.4. Alarm 模式 ................................... 38 7.4.1. Alarm 模式基本構成 ............................38 7.5. Event 模式設定 ................................... 40 7.6. Gas Log 選項 ..................................41 Troubleshooting ................................

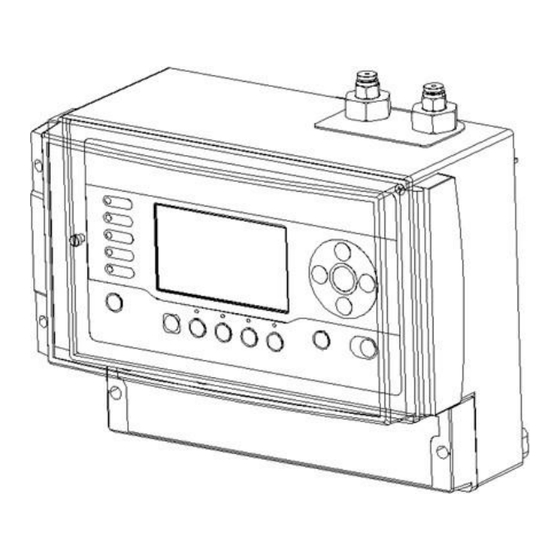

- Page 5 裝置著 Data & Event 的日誌功能 使用著 Color graphic TFT LCD 可以 1：1 的對話方式的設置 內置著自己檢查的性能 個個有兩個階段的警報顯示和一個故障顯示以及繼電器接點的輸出 個個的 4-20mA DC 輸出信號 以 RS-485 Modbus (Isolated) 以及 PoE Modbus TCP 來容易監控系統 [Figure 1. GTM-2000 Gas Detector] PAGE 5 of 54 Rev 2.1(2017.06.12)
-
Page 6: 系統構成
感測器盒 Unit 情況下，以能夠感知感測器技術，可拿掉以及粘貼的結構來設計，用到的感測器技 術是費分散紅外線式(NDIR: Non Dispersive Infrared Method),接觸燃燒式(Catalytic Bead)，電 化學式(Electrochemical),光電離公式（Photo Ionization）等。 GTM-2000 的情況下是以毒性及易燃性感測器盒最多 3 個（排除干擾氣體最多 4 個）同時設置 的結構，通過這樣的感測器盒可測量最多 3 種氣體測量及干擾氣體。Main Unit 的情況下，處理 系統的各種控制，測量信號以及通信，提醒信號，用內置儲存器來測量提起以及及時儲存動作 Event，通過 4.3” 顏色 TFT LCD 得到的結果值會及時顯示。為了與外部系統的通信，基本上支援 個個測量 頻道 4-20mA 的模擬輸出以及 RS485 方式的 MODBUS 和 TCP/IP Ethernet 方式的... -
Page 7: 感測器動作原理
GTM-2000 Instruction Manual 2.2. 感測器動作原理 本裝備混合作用這非分散紅外線式（NDIR: Non Dispersive Infrared Method),接觸燃燒式 (Catalytic Bead),電化學式(Electrochemical),光電離式(Photo Ionization)的感測器技術來操作並 實行動作，對個動作原理如下: 2.2.1. 紅外線測量方式 為了測量用上紅外線氣體測量，作用到了用非分散紅外線(NDIR: Non Dispersive Infrared Method)得氣體測量方式。這方式以選擇非對稱結構或 3 原子以上的氣體分子能夠選擇得吸收自 己固有震動相關的能源而優秀，保證了精密度，信賴度以及穩定性。GTM-2000 的情況下，分析 測量的個別氣體的波段後，構成著可吸收反應最多的光譜領域節能的多種所述帶通濾波器以及紅 外線感知顯示器（隨著裝備選項構成有差距），即及時分析波段老測量氣體。 2.2.2. 光電離式 光離子化偵測器(Photoionization detector, PID)在易燃有機化合物分子射紫外線領域的光子以帶 電的離子做成並測量氣體，PID 的主要構成是排出波段紫外線的小型 UV 燈，隨著在燈裡注入的 氣體和燈平面使用的物質，能源水準會決定，一般是在 9.5 ~11.7eV 之間。... -
Page 8: 規格 (Specification)
GTM-2000 Instruction Manual 3. 規格 (Specification) 3.1. 基本 Specifications I T E M S S P E C I F I C A T I O N 測量形態(Measuring Type) 自動吸入式(Auto Sampling type) 測量表示(Measuring Type) 4.3” Color TFT 電化學式(Electrochemical) / Cartridge ... -
Page 9: Electrical Specifications (Standard Type)
GTM-2000 Instruction Manual SHAFT: AL6061/Teflon 3.3. Electrical Specifications (Standard Type) I T E M S S P E C I F I C A T I O N Absolute min: Input Voltage(Standard) Nominal: ※ Customer supplied PSU must meet Absolute max: requirements IEC1010-1 and CE Marking requirements. -
Page 10: 各部名稱及說明
GTM-2000 Instruction Manual 顯示器 參考顯示器說明書 本體 5 to 99% RH (Non-condensing) 操作濕度(Operation Humidity) 顯示器 參考顯示器說明書 Pressure Range 90 to 110KPa Max. air velocity 6m/s 4. 各部名稱及說明 4.1. 部件 PAGE 10 of 54 Rev 2.1(2017.06.12) - Page 11 GTM-2000 Instruction Manual PAGE 11 of 54 Rev 2.1(2017.06.12)
- Page 12 GTM-2000 Instruction Manual [Figure 3. GTM-2000 構成部件] PAGE 12 of 54 Rev 2.1(2017.06.12)
- Page 13 GTM-2000 Instruction Manual Name Descriptions 以 ABS/PC 材質做成, Display 固定以及周圍環境 從外部的衝擊保護電 路 Case body 以 PC 材質做成, Display 固定以及周圍環境 從外部的衝擊保護電路 Case cover 為了在製品電源提供以及信號輸出線的連接，打開端子 Cover 並連接 接線端子 Cover CABLE Mount Boss(2-Ø4.4) 為了在外壁或其他 Mount plate 固定偵測器的孔 GAS IN SHAFT 是 Sample gas input port . (1/4” Tube) GAS OUT SHAFT 是...
- Page 14 GTM-2000 Instruction Manual Dust cap 防止在各 Connector 進入灰塵 Buzzer Key 實行以及 Alarm 以及 Fault 時發生特定的音 Sensor 3 可測 Gas 的 Sensor 3 Sensor 2 測量 Gas 的 Sensor 2(PID Sensor). Sensor 1 測量 Gas 的 Sensor 1(IR Sensor). Pressure Sensor 測量通過...
-
Page 15: 前面部分 Display 構成
GTM-2000 Instruction Manual 4.2. 前面部分 Display 構成 本氣體偵測器總共以 12 個控制鍵，5 個狀態 LED，以及顯示各種資訊的 TFT LDC 來組成。 前面部分構成如下圖 [Figure 4. 前面部構成] NOTE: 該前面部分面板構成顏色根據裝備選項而不同(參考 Ordering Information ) Name Descriptions 實行裝備蜂鳴時停止功能 在子模式狀態時強制回到測量模式的功能 RESET MENU 進入感知器模式 表示 MENU 功能 從測量模式進入矯正模式，或在個別模式以特殊功能鍵使用 從測量模式進入 All Zero 模式，或在個別模式以特殊功能鍵使用... -
Page 16: 設備標識牌構成
GTM-2000 Instruction Manual 4.3. 設備標識牌構成 該模型名以產品 Option 規格而變 詳細內容請參考 Ordering Information [Figure 5. 裝備標識牌成 ] 4.4. 外觀構成照片 GTM-2000 氣體偵測器以 ABS/PC 材質外盒保護著，前面是有 TFT LCD 窗和狀態LED 以及實行 控制的結構。以非防爆結構構成,在預想有危險氣體的地方設置來檢測氣體。 [Figure 6. 外觀結構照片] PAGE 16 of 54 Rev 2.1(2017.06.12) -
Page 17: 內部結構照片
GTM-2000 Instruction Manual 4.5. 內部結構照片 [Figure 7. 內部結構照片] PAGE 17 of 54 Rev 2.1(2017.06.12) -
Page 18: 內部構成
GTM-2000 Instruction Manual 4.6. 內部構成 4.6.1. Main PCB 構成 Main Board 的連接部構成如下，禁止使用者任意操作來變設定值。 [Figure 8: Main PCB terminal arrangement] Name Description CN12 RJ45 Connector CN10 ISP Connector RS232 Connector SD Card Connector Reset Switch 改變模式 Switch Status LED ( blinks every second in normal operation ) -
Page 19: 內部顯示器盒構成
GTM-2000 Instruction Manual 4.6.2. 內部顯示器盒構成 顯示器盒以下構成，GTM-2000 Main PCB 的 15 號通信電纜如下連接。顯示器盒電纜連線設定 要與 Factory Setting 選項中 Configuration 設定內頻道專案一致。 以下圖顯示著 GTM-2000 的基本盒 [Figure 9: Sensor Cartridge 構成] Name Description 화면표시 케이블 표시 Sensor1 PID 感測器盒 SE. CH1 Channel Sensor2 可裝載電化學式或接觸燃燒式（根據裝備選擇選項構... -
Page 20: Terminal Pcb 構成
GTM-2000 Instruction Manual 4.6.3. Terminal PCB 構成 解開端子台 Cover 時 Terminal PCB 的結構形態如下 Terminal 端子的詳細連接及使用法參考 Chapter 詳細說明 [Figure 10: Terminal PCB terminal arrangement] Name Description Main Power Switch Relay Selection jumper LED1 Status LED Power Connector 4-20mA, RS485... -
Page 21: Installation
GTM-2000 Instruction Manual 5. Installation 除了認可的使用者，本公司的設置及修理負責者以外，不可以現場設置或者打開或者操作已設置 的氣體漏泄偵測器 Cover，否則會有火災，爆發事故等嚴重的人及財產的危害。而且，請確認周 圍是否有殘留的氣體，易燃物質後關掉電源後操作。 5.1. 設置構成 偵測器時基本上以掛牆形式設置的 Wall mount 類型，基本的偵測器設置方式使用 Base Plate 和 Bracket，以如下圖方式設置。根據用途的不同，以設置位置的不同不存在標準的 Base plate 和 Bracket，相關資料請諮詢 GASTRON或其代理商。 [Figure 11. 一般設置構成} PAGE 21 of 54 Rev 2.1(2017.06.12) -
Page 22: 端子台 Cover 的分開
GTM-2000 Instruction Manual 5.2. 端子台 Cover 的分開 在紙片前面部分西段端子台 Cover 兩側解開固定 screw，解開 Cover。Terminal PCB 內會有連接 電源及各種信號的端子台。 顯示器終端封面用 Flat-head screwdriver(maximum 2.5 mm width)分開下圖的螺絲釘 [Figure 12. 偵測器終端封面分處] 5.3. 電源及 Analog 輸出(4-20mA) 及 RS485 Terminal 說明 PCB Silk 1 PCB Silk 2... -
Page 23: 1~4 Alarm Terminal 電路說明
GTM-2000 Instruction Manual 5.4. 1~4 Alarm Terminal 電路說明 Alarm 操作設置基本上以 Normal Open 接點構成，用內部的 Jumper 也可用為 Normal Close。 PCB Silk 1 PCB Silk 2 Description Channel 1 Alarm 1 Relay A CH1-A1 Channel 1 Alarm 1 Relay B Channel 1 Alarm 2 Relay A... -
Page 24: 電纜設置長度
WIRER/m: The resistance of the wire (ohms/meter value available in wire manufacturer’s specification data sheet), 使用 24V 電源和 16AWG 設置長度例子如下 ✓ GTM-2000 minimum operating voltage = 18 Vdc ✓ VMAXDROP = 24 – 18 = 6V ✓ IMAX = 0.5A( 500mA ) ✓... -
Page 25: Operation
GTM-2000 Instruction Manual 6. Operation 6.1. 操作 Flow 氣體偵測器電源 ON 後通多 SELF TEST 進入到測量模式後，以進入的測量模式實行所有操作。為 了進入偵測器模式，使用 MENU KEY，進入各選擇模式後用方向 KEY 編輯選定的子模式設定值 後用 ENTER KEY 儲存相當值。各模式經過一定時間後回到測量模式，這樣的 Timeout 設定值在 Level1 和 Level2 情況下設定為 30 秒，在校正試驗模式設定為 16 分。詳細操作 Flow 請參考下圖 測量範圍 如果出現 0-110% 故障狀況... -
Page 26: 初期操作狀態 (Power On) 以及 Self Test 模式
GTM-2000 Instruction Manual 模式 說明 方法 自動進入 SELF TEST 模式 初期電源 On 後實行自己檢測 測量模式 表示氣體測量值表示以及包括提醒音的各種狀態 自動進入 通過 SD 卡升級 Program Bios 程式升級模式 手動進入 本模式按 ENTER KEY2 秒以上並啟動時使用 手動進入 檢測狀態模式 表示顯示器輸出以及各種資訊 (S4 快速鍵) 手動進入 實行校正功能 Calibration (S1 快速鍵) 手動進入 Program Gas 以各... -
Page 27: 氣體測量狀態(Measuring Mode) 模式
GTM-2000 Instruction Manual 6.3. 氣體測量狀態(Measuring Mode) 模式 如 SELF TEST 正常結束，會進入到測量模式連續得表示測量值。 本測量模式可以在個別頻道以故障，Alarm, Over, Under 等狀態表示，現在吸入到的狀態以及干 擾氣體感知等附加資訊會與氣體測量值同時表示。 詳細說明如下 [Figure 15. 氣體測量狀態模式] Name Descriptions 時間 表示現在時間 GAS 1 表示測量 1 號的內容 GAS 2 表示測量 2 號的內容 GAS 3 表示測量 3 號的內容... - Page 28 GTM-2000 Instruction Manual 工程模式或氣體檢測模式時 氣體測量正常操作狀態 未插入 SD Card 狀態 MODBUS 等待通信收信號狀態 MODBUS 送通信狀態 [Table 11. 測量狀態表示圖示說明] 各頻道氣體詳細操作如下 一般操作狀態 ➢ 從 Sensor 收到的資訊(High Scale 設定值, Alarm2 設定值, Alarm1 設定值, 氣體名與氣體濃度)表示到畫面 ➢ 相當值以各頻道構成，沒啟動化的頻道以灰色處理，標記 為 Reserved Alarm1 發生狀態 ➢ 氣體濃度值被識別為 1 次Alarm 設定值以上時，1 次Alarm 技能會操作...
-
Page 29: 特殊鍵技能構成
GTM-2000 Instruction Manual Over 狀態 ➢ 從 Sensor 輸入的氣體濃度值感知比設定的 High Scale 值 高 10% 以上( 超 過 總量 的 110% )時 ， “RANGE OVER”的字會以 0.5Se 間隔亮 Fault 狀態 ➢ 在 Sensor 有 問題時，會像左側標示 Fault 處理狀態，本 Fault 值可在 9 章 Troubleshooting 確認... -
Page 30: 設定功能
GTM-2000 Instruction Manual ➢ 為確認校正範圍以及設定的功能 ➢ 在狀態檢查模式可通過 S4 KEY(SPECIAL KEY4) 或 LEFT KEY, RIGHT KEY 來進入 ① GAS1,MEA, C4F6, B: 1, I: 0 ➔ 設定類型, 氣體名, B(1 天 Base zero 操作次數), I(無 效的氣體值操作次數) ② SOUT: 1.3983V, 000.1%, T ➔ 顯示器輸出電壓值, 顯示器濃度百分率值, T(溫度操... - Page 31 GTM-2000 Instruction Manual Target Level / Check Time / Zero Cal. / Span Ref. / Span Cal. / Flow Test / Z-Cal Flow Value / Z-Cal Ref. / S-Cal Value / S-Cal Ref. Gas Channel / 4mA Cal. / 20mA Cal. / Offset / Output Test / 4mA Val1 / 4mA...
- Page 32 GTM-2000 Instruction Manual 為了進入構成的設定模式使用 MENU KEY, 檢查 PASSWORD 後選如下圖標識的模式後按 ENT KEY 可進入設定模式。 進入設定模式時操作如下圖的檢查 Password 功能 ➢ 在 Normal Mode 狀態按別的 Mode KEY(MENU KEY, S1~4 KEY)，會有確認 Password 的窗。 ➢ 使用者任意得設定了 Password 時要輸入設定的值才能 進入到模式模式。 ➢ 在 標 識 紅 色 部 分 按 UP, DOWN KEY 修 改 數 字 ， 用...
-
Page 33: 校正 (Calibration) 模式
GTM-2000 Instruction Manual 7.2. 校正 (Calibration) 模式 為了偵測器校正,偵測器要操作為了 Zero 狀態的 Zero 校正設定的測量範圍調整的 Span 等，校正 2Point。為了感測器校正，需要各感測器標準氣體及 bag 標本，需要檢查是否偵測器狀態正常。 CAUTION: Power on 以後為了感測器輸出值穩定性推薦至少 1 小時後校正 ➢ CAUTION: 至少 90 天一次要檢查偵測器感測器的校正狀態 ➢ ➢ 為各 Sensor 正確測量的校正功能 ➢ 利用 UP, DOWN KEY 可移動到想要的部分後用 ENTER KEY 要所變得值時可用... -
Page 34: Zero Calibration 設定模式
GTM-2000 Instruction Manual 7.2.1. Zero Calibration 設定模式 按各感測器 Zero 狀態操作的校正工作。大氣狀態是 Clean Air 時沒有特殊氣體注入也可以操作。 在 Gas 窗用 S2 KEY 可實行所有氣體 Zero 校正。 ➢ 選擇 Gas 後 先校正 Zero。 ➢ 以有 Zero 校正或不需要校正時用 UP, DOWN KEY 可移 動到를 Span 校正。 ➢... -
Page 35: Program Gas 模式
GTM-2000 Instruction Manual Program Gas 模式 7.3.1 Program Gas 基本構成 進入相關模式時選擇可以設定測量關聯氣體電路後用下表的子模式設定關聯內容。 Program Gas 模式以 Setting , Option, Sensor 等 3 種子模式構成。 Level2 Level3 Level4 Default Unit PPB, PPM, %LEL, %VOL 1000, 100.0, 10.00, 1.000 1000 [PPM] Setting High-Scale... - Page 36 GTM-2000 Instruction Manual 7.3.2 Setting 子模式設定(Program Gas 模式內) ➢ Unit 給在 Display 標示的 Gas 的濃度單位 ➢ Dot 可以選擇現在測量的 Gas 的小數點 ➢ High-Scale 可以選擇現在測量 Gas 的最大值 ➢ Gas Tag 儲存各測量氣體星 Tag 後在 Gas 測量畫面指 定可 display 位置 7.3.3 Option 子模式設定(Program Gas 模式內) ➢...
- Page 37 GTM-2000 Instruction Manual 7.3.4 Sensor 子模式設定(Program Gas 模式內) ➢ Type 標示氣體測量方式。 ➢ Direction 標示氣體測量時 date 時減少還是增加的方 向。 ➢ Sen M/T Ctrl.可固定感測器輸出值。 ➢ 可用 Sen M/T Lev.設定輸出值。 ➢ Cross Sensit.是 Sensor 設定感度值的 Mode。 ➢ Version 標示感測器盒 F/W Version。 ➢ Noise Filter 可 設 定 Noise 按 強 度 不 同 另 外 篩 檢 程...
-
Page 38: Alarm 模式
GTM-2000 Instruction Manual 7.4. Alarm 模式 7.4.1. Alarm 模式基本構成 進入相關模式時選擇可以設定提醒音的氣體電路後用下表的子模式設定關聯內容。 Alarm 模式以 Alarm1, Alarm2, Fault 等 3 種子模式構成 Level2 Level3 Default 設定值 Alarm Level 20 ~ 2000 Delay Time 00 ~ 30 [SEC] 01 [SEC] Dead Band 00 ~ 10 [%]... - Page 39 GTM-2000 Instruction Manual ➢ Relay Output 式 Alarm 操作時設定是否能操作 Relay 功能。 ➢ Output Type 是設定是否繼續維持 Alarm，或以發光的 形態使用的功能。 ➢ Alarm2 的設定 可與 Alarm1 同樣設定。 7.4.3. 氣體頻道 Fault 設定（Alarm 模式內） ➢ Relay Operate 是操作 Fault Alarm 時，給設定 Relay Energized, De-Energized 設定的功能。 ➢...
-
Page 40: Event 模式設定
GTM-2000 Instruction Manual 7.5. Event 模式設定 按照偵測器操作狀態，如下表的 Event 情況儲存到內部容量。儲存時相當 Event 發生時間與資 訊同時儲存， 並可在相關模式確認。 Event Description 供電 Power On ALM1 Start Alarm1 警報(測量的氣體濃度比 Alarm 1 設定值高時) ALM1 End Alarm1 結束警報(測量的氣體濃度比 Alarm1 設定值低時) ALM2 Start Alarm2 警報(測量的氣體濃度比 Alarm 2 設定值高時) ALM2 End Alarm2 結束警報(測量的氣體濃度比... -
Page 41: Gas Log 選項
GTM-2000 Instruction Manual 7.6. Gas Log 選項 操作裝備時測量氣體電路的所有測量值儲存在偵測器內部容量。儲存值可最長記錄 90 天，儲存 氣體值超過 90 天時會從最晚儲存的日期順序覆蓋。 儲存的氣體測量值可用 SD 卡可複製到外部。 ➢ 檢查 Gas 變化值的功能。 ➢ 儲存的 Gas Log 可確認 6 分, 30 分, 1 小時, 6 小時 的 資 料 , 可 通 過 S1 KEY(Zoom In)和 S2 KEY(Zoom Out)改編。... -
Page 42: Troubleshooting
GTM-2000 Instruction Manual 8. Troubleshooting CAUTION: 零件或者是物理上的故障時必須是 GASTRON 或者是從 GASTRON 認可的修理人員來進行 ➢ 8.1. Fault List Fault Description & Condition 發生原因 1) Cartridge Unit 連接不良 E-10 本體沒安裝 Sensor 或是不良時 2) Cartridge Unit 不良 1) Cartridge Unit 連接不良 E-11 本體與 Sensor 間不能通信時... - Page 43 GTM-2000 Instruction Manual 2) 本體儲存器初始化及重新設定 3) 同樣情況時換裝備 Cartridge Unit 顯示器以上 換 Cartridge Unit 氣體感測器 1) 重新校正 Cartridge Unit 校正間隔不正常 2) 同樣情況時換裝備 1) 檢查 IR Cartridge Unit 校正狀態及重新校正 在顯示器 IR Cartridge Unit 發生 錯誤的氣體測量條件的情況 2) 同樣情況時換裝備 Inlet, Outlet 檢查流量狀態 流量值惻為 0%以下的情況...
-
Page 44: Interface 構成
GTM-2000 Instruction Manual 9. Interface 構成 9.1. MODBUS RS485 9.1.1. Interface setting Data Format: RTU Baud rate: 9600 bps Data bits: 8bits Stop bit: 1bits Parity: Even Slave address 設定: 按頻道另外構成 www.modbus.org 其他仔細內容請參考... -
Page 45: Modbus Tcp
GTM-2000 Instruction Manual 9.2. MODBUS TCP 9.2.1. Interface setting MODBUS Port Number 502 www.modbus.org 其他仔細內容參考 9.2.2. MODBUS TCP/IP Register map Address Bits Description 區分 BIT0 Self Test Mode BIT1 Warm up BIT2 Normal(Measure) Mode BIT3 Maintenance Mode BIT4... - Page 46 GTM-2000 Instruction Manual BIT6 % LEL BIT7 % Volume BIT8~15 GAS Number ( 0~255 ) 相同 40023 BIT0~15 相同 40043 BIT0~15 相同 40063 BIT0~15 Gas Concentration in floating point format word 1 of 2 40004 BIT0~15 Gas Concentration in floating point format word 2 of 2...
- Page 47 GTM-2000 Instruction Manual 40012 BIT0~15 Alarm2 Value in integer Format 整數型 相同 40032 BIT0~15 2 次 相同 40052 BIT0~15 Alarm 設定值 相同 40072 BIT0~15 High Scale Value in floating point format word 1 of 2 40013 BIT0~15 High Scale Value in floating point format word 2 of 2...
- Page 48 GTM-2000 Instruction Manual BIT0~7 Sensor Serial Number 2 of Low byte 40057 BIT8~15 Sensor Serial Number 2 of High byte BIT0~7 Sensor Serial Number 3 of Low byte 40058 BIT8~15 Sensor Serial Number 3 of High byte BIT0~7 Sensor Serial Number 4 of Low byte...
- Page 49 GTM-2000 Instruction Manual 10001 Alarm1 Active 10002 Alarm2 Active 10003 Fault Active 10004 Maintenance Mode 10005 Test Mode Gas detector 10006 Calibration Mode 狀態值 10007 Reserved 10008 Toggle Bit 相同 10009~ 10016 相同 10017~ 10024 相同 10025~ 10032 [Table 20. MODBUS TCP/IP Address 構成] PAGE 49 of 54 Rev 2.1(2017.06.12)
-
Page 50: 外形圖及 Dimensions
GTM-2000 Instruction Manual 外形圖及 Dimensions [Figure 16. 外形圖及 Dimension1] PAGE 50 of 54 Rev 2.1(2017.06.12) - Page 51 GTM-2000 Instruction Manual [Figure 17. 外形圖及 Dimension2] [Figure 18. 外形圖及 Dimension3] PAGE 51 of 54 Rev 2.1(2017.06.12)
- Page 52 GTM-2000 Instruction Manual [Figure 19. 外形圖及 Dimension4] PAGE 52 of 54 Rev 2.1(2017.06.12)
- Page 53 GTM-2000 Instruction Manual Appendix 1 MODEL High Scale Alarm2 Alarm1 Calibration Gas GTM-2000A 150 ppm 50 ppm 25 ppm 75 ppm 200 ppm 100 ppm 50 ppm PH3, 30 ppm GTM-2000B 150 ppm 50 ppm 25 ppm 75 ppm 200 ppm...
- Page 54 GTM-2000 Instruction Manual 修訂記錄 Version Contents Date 最初修訂 2015.02.09 Factory Manual 分解 2016.09.30 附加 Modbus TCP Address 2017.06.12 修正 Terminal PCB PAGE 54 of 54 Rev 2.1(2017.06.12)
