SETTAGGIO JUMPER & ATTACCHI
DB 9M:
9 Pin D-SUB Maschio
Seriale
Pin
Signale
Pin
Signale
1
CDC
4
DTR
2
RXD
5
GROUND
3
TXD
6
DSR
INSTALLAZIONE HARDWARE
Quando si installa la scheda, prestare attenzione alle seguenti note. Poiché ci sono grandi
differenze tra i PC, possiamo darti solo istruzioni generali per l'installazione. Se qualcosa non è
chiaro, fare riferimento alle istruzioni per l'uso del proprio computer.
1. Spegnere il computer e tutti i dispositivi periferici collegati e scollegare tutti i dispositivi.
2. Allentare le viti della custodia sul retro del computer e rimuovere con attenzione la custodia.
3. Trova uno slot libero e rimuovi la piastrina dello slot, inserisci con attenzione la scheda nello
slot selezionato. Assicurati che sia lo slot corretto! (vedi compatibilità nei dati tecnici)
4. Assicurarsi che la scheda sia inserita correttamente e che non vi siano cortocircuiti. Si prega
di non usare la forza per inserire la scheda!
5. Successivamente fissare la scheda nell'alloggiamento con una vite.
6. Ora puoi chiudere nuovamente la custodia del computer con le viti.
INSTALLAZIONE DERIVER
Windows
Una volta completata l'installazione dell'hardware, il sistema operativo riconosce
automaticamente la scheda e la installa! Se i driver non vengono installati automaticamente,
inserire il CD dei driver nell'unità CD-ROM (ad es. unità D:) e aprire la cartella
"IO/MOSCHIP/MCS99xx". Ora seleziona la cartella del tuo sistema operativo e installa i driver
(vedi immagine). Seguire le istruzioni di installazione e completare l'installazione. Importante!
Dopo l'installazione, riavvia il PC.
2
Italiano
INSTALLAZIONE DRIVER
VERIFICARE IL DRIVER INSTALLATO
Aprire >Gestione dispositivi<. Ora dovresti vedere le seguenti voci sotto "Porte (COM e LPT)"
e sotto "Adattatore multifunzionale".:
Pin
Signale
7
RTS
8
CTS
9
RI
Se sono presenti queste o voci simili, la scheda è installata correttamente.
MODIFICA DEL NUMERO DI PORTA
È inoltre possibile modificare il numero di porta inserendo ad esempio "COM3" in Gestione
dispositivi.
Apri "Impostazioni di connessione" e "Avanzate". Ora puoi scegliere tra COM3 e COM256!
Windows Server 20xx
Una
volta
completata
automaticamente la scheda e la installa! Se i driver non vengono installati automaticamente,
inserire il CD dei driver nell'unità CD-ROM (ad es. unità D:) e aprire la cartella
"IO/MOSCHIP/MCS99xx". Ora seleziona la cartella del tuo sistema operativo e installa i driver
(vedi immagine). Seguire le istruzioni di installazione e completare l'installazione. Importante!
Dopo l'installazione, riavvia il PC.
Sono installati i seguenti driver per i sistemi operativi del server:
Windows Server 2003
Windows Server 2008
Windows Server 2008R2 =
Windows Server 2012
Windows Server 2012R2 =
VERIFICARE I DRIVER INSTALLATI
Aprire >Gestione dispositivi<. Ora dovresti vedere le seguenti voci sotto "Porte (COM e LPT)"
e sotto "Adattatore multifunzionale".:
Se sono presenti queste o voci simili, la scheda è installata correttamente.
MODIFICE IL NUMERO DELLA PORTA
È inoltre possibile modificare il numero di porta inserendo ad esempio "COM3" in Gestione
dispositivi.
Apri "Impostazioni di connessione" e "Avanzate". Ora puoi scegliere tra COM3 e COM256!
MS-DOS
Si prega di leggere il manuale inglese incluso nel CD dei driver. Puoi trovarlo nella cartella.
„IO/MOSCHIP/MCS99xx/DOS".
LINUX
I driver Linux richiesti si trovano nella seguente directory "IO/MOSCHIP/MCS99xx/Linux".
Italiano
l'installazione
dell'hardware,
il
sistema
operativo
riconosce
=
XP Driver
=
VISTA Driver
Windows 7 Driver
=
Windows 8.x Driver
Windows 10 Driver
3
Manu
al
Vers. 1.5 / 03.05.17

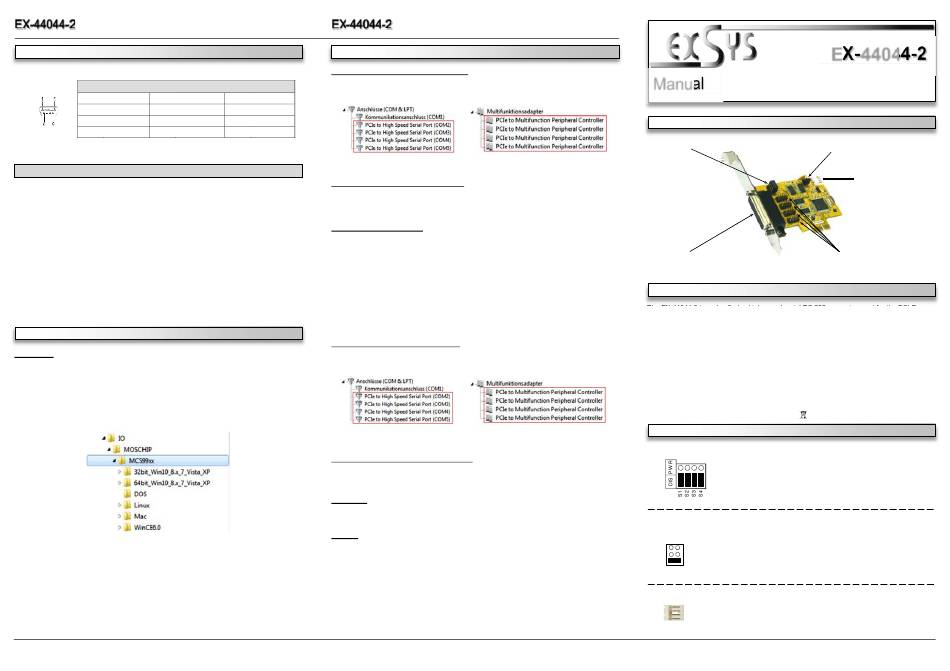

LAYOUT
JP2: Power to 9 Pin On/Off
JP1: External Power select to Power
S1-S4: 44 Pin connector to 4 x 9 Pin
serial connectors
DESCRIPTION & TECNICAL INFORMATION
The EX-44044-2 is a plug & play high-speed serial RS-232 expansion card for the PCI-Express
Bus. It provides four 9 pin high speed RS-232 serial ports. It uses data transfer rates up to
115.2Kbaud/s. The card design utilizes the 16C550 UART with 256byte buffer, which incorpo-
rates the latest in high speed interface technology. In combination with the fast PCI-Express bus
it provides a secure and very high data transfer on each single port. It supports all PCI-Express
slots x1 to x16. It is not possible to change the address or IRQ settings manually, they will be
obtained automatically by the system (BIOS) and operating system.
Compatibility:
PCI-Express x1 to x16
Operating System:
Windows DOS/ 2000/ XP/ Vista/ 7/ 8.x/ 10/ Server 20xx/ Mac/ Linux
Connectors:
4x 9 Pin serial male connector
Extent of delivery:
EX-44044-2, Driver CD, Manual, Low Profile Bracket,
Octopus Cable
CE / FCC / RoHS / WEEE
Certificates:
DE97424562 / WHQL
JUMPER SETTING & CONNECTORS
JP2:
DIS
= The pin 9 is connected with the RI (Ring Indicator)
signal as standard RS-232 definition (Factory Setting)
PWR
= The pin 9 is connected with a power DC5V or DC12V
The power source is controlled by jumper JP1 (see the following sec-
tion). But this should not be adjusted for standard applications.
JP1:
Only if JP2 is set to PWR! The pin 9 from the serial port connector will
be supplied with DC5V or DC12V. There are 3 sources depends on the
AUX5V
jumper position of JP1.
AUX12V
AUX5V = DC5V from J7, pc power supply connection is required
PCI12V
AUX12V = DC12V from J7, pc power supply connection is required
PCI12V = DC12V from Mainboard (Factory Setting)
J3:
1 +5V
For aux power (JP1), J3 must be connected to pc power supply!
2 GND
3 GND
If not the card won't work.
4 +12V
4
E 4404
X -
4 - 2
Supply or PCI-Express Bus
J3: Aux. Power Connector
J1-J4: Internal serial headers
