Quick Startup Guide

Smart Pump Range

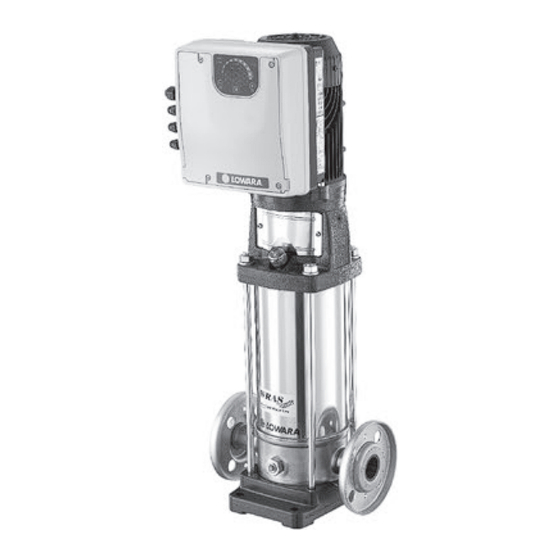

e-SVE, VME, e-HME, e-SVIE

fr de es

ru INT

Need help?

Do you have a question about the GOULDS e-SVE and is the answer not in the manual?

Questions and answers

Summary of Contents for Xylem GOULDS e-SVE

Page 1 Quick Startup Guide Smart Pump Range e-SVE, VME, e-HME, e-SVIE fr de es ru INT...
Page 2 it - Istruzioni originali AVVERTENZA La presente Guida non sostituisce il Manuale di Installazione, Uso e Manutenzione. Il personale qualificato deve leggere e comprendere il Manuale di Installazione, Uso e Manutenzione prima di installare e utilizzare il prodotto. Volume minimo raccomandato del vaso di espansione a membrana Portata nominale [m³/h (gpm)] ≤...
Page 3 It – Istruzioni originali P21 Modalità Jog rpmx10 P22 Password di sistema P23 Blocco accesso ai parametri P25 Modalità di controllo P26 Velocità massima rpmx10 P27 Velocità minima rpmx10 P28 Rampa 1 P29 Rampa 2 P30 Rampa 3 P31 Rampa 4 P32 Rampa di accelerazione in accensione P33 Rampa di decelerazione in spegnimento P34 Configurazione velocità...
Page 4 It – Istruzioni originali Se il problema persiste, contattare la società di vendita Xylem o il Distributore Autorizzato A06 Allarme LOW Rilevamento mancanza d'acqua Verificare il livello dell’acqua nel serbatoio (se P48=ALR) A15 Errore di scrittura Memoria dati danneggiata Arrestare la pompa per 5 min e poi riavviarla; se il EEPROM problema persiste, contattare la società...
Page 5 en – Original instructions WARNING This Guide does not replace the Installation, Operation and Maintenance Manual. The qualified personnel must make sure to have read and understood the Installation, Operation and Maintenance Manual before installing the product and putting it to use. Minimum recommended volume of the diaphragm pressure tank Rated capacity [m³/h (gpm)] ≤...
Page 6 1. Reset the default parameters using parameter P68 2. Wait 10 s 3. Restart the pump If the problem continues, contact Xylem or the Authorised Distributor LOW alarm Lack of water detection (if P48= ALR) Check the water level inside the tank EEPROM write failure Data memory damaged Stop the pump for 5 minutes and then restart it again;...
Page 7 Check the condition of the connection cables connection Internal Internal communication lost Stop the pump for 5 minutes and then restart it communication error again; if the problem continues, contact Xylem or the Authorised Distributor Motor overload error Excessive motor current DC-bus overvoltage DC-bus overvoltage Check: error •...
Page 8 fr - Traduction de la notice originale AVERTISSEMENT Ce guide ne remplace pas le manuel d’installation, d’exploitation et de maintenance. Le personnel qualifié doit s'assurer d'avoir lu et compris le manuel d’installation, d’exploitation et de maintenance avant d'installer le produit et de l'utiliser. Volume minimum recommandé...
Page 9 it en fr de es pt nl pl ru P21 Mode jog rpmx10 P22 Mot de passe du système P23 Verrouillage du paramètre P25 Mode de contrôle P26 Tr/min max rpmx10 P27 Vitesse min. rpmx10 P28 Rampe 1 P29 Rampe 2 P30 Rampe 3 P31 Rampe 4 P32 Rampe d'accélération au démarrage...
Page 10 Si le problème persiste, contacter Xylem ou le distributeur autorisé Alarme LOW Détection de manque d’eau (si P48 = Vérifier le niveau d'eau dans le réservoir ALR) Erreur d’écriture Mémoire de données endommagée Arrêter la pompe pendant 5 minutes puis la...
Page 11 de - Übersetzung der Originalbetriebsanleitung WARNUNG Die vorliegenden Anleitungen ersetzen nicht das Installations-, Betriebs- und Wartungshandbuch. Das Fachpersonal muss sicherstellen, vor der Installation und Inbetriebsetzung des Produkts die im Installations-, Betriebs- und Wartungshandbuch enthaltenen Anleitungen gelesen und verstanden zu haben. Empfohlener Mindeststand des Membranspeichers Nennkapazität [m³/h (gpm)] ≤...
Page 12 de - Übersetzung der Originalbetriebsanleitung P22 System-Passwort P23 Sperre der Parameter P25 Steuermodus P26 Max. RPM Einstellung rpmx10 P27 Min. Geschwindigkeit rpmx10 P28 Rampe 1 P29 Rampe 2 P30 Rampe 3 P31 Rampe 4 P32 Beschleunigungsrampe beim Starten P33 Verzögerungsrampe beim Abschalten P34 Konfiguration der Mindestgeschwindigkeit P35 Mindestgeschwindigkeit - Dauer P36 Einstellfenster...
Page 13 Datenspeicher beschädigt Die Pumpe 5 Min. lang stoppen und anschließend neu starten. Wenn das Problem weiterhin besteht: Interner Alarm Xylem oder den zuständigen Händler kontaktieren Mehrpumpenverbindungsalarm Mehrpumpenanschluss • Zustand der Anschlusskabel prüfen fehlerhaft • Prüfen, ob es keine Adressabweichungen gibt Zustand der Anschlusskabel prüfen...
Page 14 es - Traducción de las instrucciones originales ALERTA Esta guía no sustituye el Manual de instalación, uso y mantenimiento. El personal cualificado debe asegurarse de haber leído y entendido el Manual de instalación, uso y mantenimiento antes de instalar el producto y empezar a utilizarlo. Volumen mínimo recomendado del tanque de presión con membrana Capacidad nominal [m³/h (gpm)] ≤...
Page 15 es - Traducción de las instrucciones originales Modo Jog rpmx10 Contraseña del sistema Bloqueo del parámetro Modo de control RPM máx. configurados rpmx10 Velocidad min. rpmx10 Rampa 1 Rampa 2 Rampa 3 Rampa 4 Rampa de aceleración al arranque Rampa de deceleración a la parada Configuración de la velocidad mínima Velocidad mínima - Duración Ventana de regulación...
Page 16 - Traducción de las instrucciones originales Si el problema persiste, póngase en contacto con Xylem o con el Distribuidor Autorizado Alarma LOW Detección de falta de agua (si Compruebe el nivel de agua dentro del depósito P48 = ALR) Error de escritura Memoria de datos dañada...
Page 17 pt - Tradução das instruções originais ATENÇÃO Este Guia não substitui o Manual para Instalação, Operação e Manutenção. O pessoal qualificado deve garantir que lê e compreende o Manual para Instalação, Operação e Manutenção antes de instalar o produto e o colocar em funcionamento. Volume mínimo recomendado do reservatório de pressão com diafragma Capacidade nominal [m³/h (gpm)] ≤...
Page 18 • Diminuir a carga Alarme da memória de Memória de dados corrompida 1. Reiniciar os parâmetros padrão usando o dados parâmetro P68 2. Espere 10 seg 3. Reiniciar a bomba Se o problema continuar, contactar a Xylem ou o Distribuidor Autorizado...
Page 19 • Parar a bomba durante 5 minutos e de seguida externos reinicie-a Se o problema continuar, contactar a Xylem ou o Distribuidor Autorizado Erro na memória de Memória de dados corrompida Parar a bomba durante 5 minutos e depois...
Page 20 nl - Vertaling van de oorspronkelijke gebruiksaanwijzing WAARSCHUWING Deze gids vervangt de installatie-, bedienings- en onderhoudshandleiding niet. Het gekwalificeerde personeel moet zich ervan verzekeren dat het de installatie-, bedienings- en onderhoudshandleiding heeft gelezen alvorens het product te installeren en gebruiken. Minimaal aanbevolen volume van het membraandrukreservoir Nomimale capaciteit [m³/h (gpm)] ≤...
Page 21 nl - Vertaling van de oorspronkelijke gebruiksaanwijzing Systeemwachtwoord Parametervergrendeling Bedieningsmodus Max. rpm-instelling rpm x 10 Min. snelheid rpm x 10 Helling 1 Helling 2 Helling 3 Helling 4 Acceleratiehelling bij het opstarten Vertragingshelling bij uitschakeling Configuratie van de minimumsnelheid Minimumsnelheid - duur Aanpassingsvenster Hysterese Snelheid van de lift...
Page 22 Datageheugen beschadigd Stop de pomp gedurende 5 minuten en start deze dan opnieuw. Als het probleem aanhoudt, neem Intern alarm contact op met Xylem of de bevoegde distributeur. Alarm meerpomps Corrupte meerpompse verbinding • Controleer de toestand van de verbinding aansluitingskabels •...
Page 23 pl – Tłumaczenie oryginalnej instrukcji OSTRZEŻENIE Niniejszy Przewodnik nie zastępuje „Instrukcji montażu, prowadzenia ruchu i utrzymania”. Przed rozpoczęciem instalacji i eksploatacji produktu wykwalifikowany personel musi zapoznać się ze zrozumieniem z „Instrukcją montażu, prowadzenia ruchu i utrzymania”. Minimalna zalecana objętość zbiornika z membraną ciśnieniową Znamionowe natężenie przepływu [m³/h (gpm)] ≤...
Page 24 • Obniż obciążenie. A05 Alarm pamięci danych Pamięć danych uszkodzona 1. Zresetować parametry domyślne za pomocą parametru P68 2. Poczekać 10 s 3. Uruchomić pompę ponownie Jeśli problem będzie nadal występować, należy skontaktować się z firmą Xylem lub autoryzowanym dystrybutorem.
Page 25 Pamięć danych uszkodzona Zatrzymać pompę na 5 minut, a następnie uruchomić ją EEPROM ponownie; jeśli problem będzie nadal występować, należy A20 Alarm wewnętrzny skontaktować się z firmą Xylem lub autoryzowanym dystrybutorem. A30 Alarm połączeń w Awaria połączenia w • Sprawdzić stan kabli połączeniowych.
Page 26 ru — перевод оригинальной инструкции ОСТОРОЖНО! Данное руководство не заменяет Руководство по установке, эксплуатации и техническому обслуживанию. К установке и вводу изделия в эксплуатацию допускается только квалифицированный персонал после ознакомления с Руководством по установке, эксплуатации и техническому обслуживанию. Минимальный рекомендованный объем мембранного напорного бака Номинальная...
Page 27 ru — перевод оригинальной инструкции P20 Введите пароль P21 Толчковый режим об/мин x 10 P22 Системный пароль P23 Блокировка параметра P25 Режим управления P26 Уставка макс. скорости вращения об/мин x 10 P27 Мин. скорость об/мин x 10 P28 Лин. изм. 1 с...
Page 28 A15 Сбой записи EEPROM Память данных повреждена Выключите насос на 5 минут, а затем перезапустите снова; если проблема не A20 Внутренний сигнал устранена, обратитесь в компанию Xylem или к тревоги уполномоченному дистрибьютору A30 Сигнал тревоги Неисправность подключения • Проверьте состояние соединительных...
Page 29 ru — перевод оригинальной инструкции E44 Ошибка внешнего Внешний аналоговый сигнал Проверьте: аналогового сигнала отсутствует или находится вне • Настройку параметра P40 допустимого диапазона (если P40 = • Источник и подключение внешнего ISP) аналогового сигнала...
Page 30 it en fr de es pt nl pl ru Appendice Tecnica • Technical Appendix • Annexe technique • Technischer Anhang • Apéndice técnico • Anexo técnico • Technische bijlage • Dodatek techniczny • Техническое приложение 1,4 Nm 6,0 Nm 2,8 Nm 2,8 Nm 6,0 Nm ESM_M0005_B_ot...
Page 31 it en fr de es pt nl pl ru 9 10 11 12 13 14 15 16 17 18 19 20 25 24 23 22 21 20 19 18 17 16 15 14 13 12 11 10 9...
Page 32 it en fr de es pt nl pl ru it: Descrizione terminali Conduttore di terra Ingresso ON/OFF esterno 2-3-4 Conduttore di fase Ingresso mancanza acqua Conduttore di neutro Riferimento mancanza acqua Contatto Comune Relè di stato (errore) Porta 1 RS485: RS485-1N B (-) NA Relè...
Page 33 it en fr de es pt nl pl ru de: Beschreibung der Klemmen Erdungskabel Externer ON/Off Eingang 2-3-4 Phasenkabel Eingang Wasser niedrig Nullleiter Niedrig-Wasser-Referenz COM - Fehlerstatusrelais RS485 Port 1: RS485-1N B (-) NO - Fehlerstatusrelais RS485 Port 1: RS485-1P A (+) Hilfsspannungsversorgung +15 V DC 17-20 5-8 Masse GND...
Page 34 it en fr de es pt nl pl ru nl: Beschrijving van de terminals Aardgeleider Externe AAN/UIT ingang 2-3-4 Fasegeleider Lage waterinvoer Neutrale geleider Lage waterreferentie COM - storingsstatusrelais RS-485 poort 1: RS485-1N B (-) NO - storingsstatusrelais RS-485 poort 1: RS485-1P A (+) Hulpvoeding +15 VDC 17-20 5-8 Elektronische GND...
Page 35 it en fr de es pt nl pl ru Lack of Lack of water water External External ON/OFF ON/OFF Signal Sensor 1 4-20 mA +15VDC Imax=100mA +15VDC Sensor 1 4-20 mA Signal Refer to parameter P42 Ext. Vmax < 250VAC Ext.
Page 36 Software Version 101.10 Xylem Service Italia S.r.l. Via Vittorio Lombardi 14 36075 – Montecchio Maggiore (VI) – Italy Tel: +39 0444 707111 Fax +39 0444 492166 Goulds is a registered trademark of Goulds Pumps, Inc. and is used under license.
