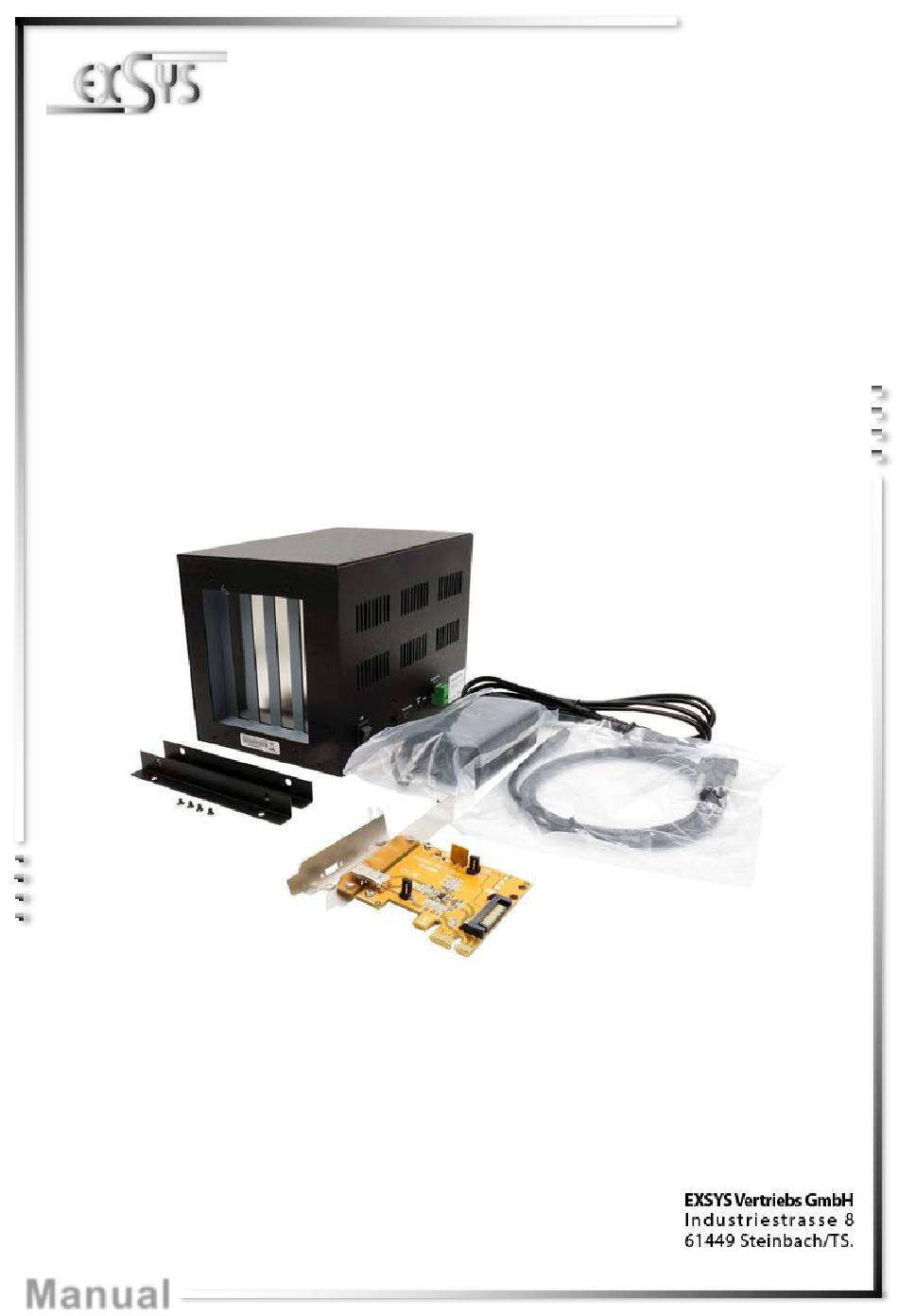

- Page 1 Manuale EX-1012 Box d’espansione PCIe a 4x PCI-Slot PCIe to 4x PCI-Slot Expansion Box Vers. 1.0 / 21.09.21 Manual...
-
Page 2: Table Of Contents
Installazione Hardware Pulizia Dati Tecnici Disegno Tecnico Index Description Extent of Delivery Layout, LED’s & Jumper Setting 10-11 Layout LED‘s Jumper Setting Hardware Installation 12-13 Cleaning Technical Information Technical Drawing © Copyright 2021 by EXSYS Vertriebs GmbH. All Rights Reserved... -
Page 3: Descrizione
Italiano 1. Descrizione L'EX-1012 è un Box d’espansione esterna con quattro slot PCI per estendere o aggiungere connessioni PCI tramite uno slot PCI Express. Per le impostazioni degli indirizzi I/O e degli interrupt non sono necessari ponticelli, perché vengono assegnati automaticamente dalla scheda madre. -
Page 4: Struttura, Led & Installazione Jumper
Costantemente attivo: La connessione alla scheda adattatore host PCIe è stata stabilita correttamente Cavo OK Verde Spento: Impossibile connettersi alla scheda adattatore host PCIe Costantemente attivo: Nessuna connessione alla scheda PCIe-Host-Adapter PW R Rosso Spento: L'EX-1012 non è alimentato © Copyright 2021 by EXSYS Vertriebs GmbH. All Rights Reserved... -
Page 5: Installazione Jumper
Ci sono tre ponticelli sulla scheda madre del Box. Si prega di lasciare JP1 e JP3 come impostazione di fabbrica. È possibile modificare il ponticello JP2 come segue: On-/Off Switch Host PC Power Expansion Box Power Installazione JP2 „ON“ (Impostazione indifferente predefinita) „HOST“ © Copyright 2021 by EXSYS Vertriebs GmbH. All Rights Reserved... -
Page 6: Installazione Hardware
PC, noi possiamo solo darvi delle indicazioni generali per l'installazione / collegamento dell’EX-1012. Se qualcosa non è chiaro, fare riferimento al Manuale d’uso del sistema informatico (PC). Poiché sia il sistema PC che l'EX-1012 stesso sono alimentati, è necessario seguire la sequenza ON/OFF corretta come segue: ORDINE DI SPEGNIMENTO: spegnere prima il PC, quindi EX-1012. -
Page 7: Pulizia
Ora apri l'EX-1012 rimuovendo le viti sulla custodia. Innanzitutto, rimuovere i staffe delle schede PCI "vuoti", che sono collegati da fabbrica. Inserire le schede di espansione PCI negli slot PCI dell'EX-1012 e collegare le schede di espansione PCI all'EX-1012. Terminato rimonta il coperchio superiore dell'EX-1012.. -
Page 8: Dati Tecnici
Temperatura conservazione: -20° fino a 75° Celsius Umidità: 5% fino 95% Classe di protezione : IP30 Alimentazione: +12 fino a +24 Volt Dimensioni: 204,00 x 141,00 x 137,30 mm Peso: 2150g 7. Disegno Tecnico © Copyright 2021 by EXSYS Vertriebs GmbH. All Rights Reserved... -
Page 9: Description
English 1. Description The EX-1012 is an external expansion box with four PCI slots for extending or adding PCI connec- tions via a PCI Express slot. For the settings of I/O addresses and interrupts no jumpers are ne- cessary, because they are assigned automatically by the mainboard. The EX-1012 can be used in addition to the mainboard PCI connectors and supports all standard PCI I/O cards (e.g. -
Page 10: Layout, Led's & Jumper Setting
Green Off: No connection to the PCIe-Host-Adapter-Card Steady On: The EX-1012 is supplied with power and is ready for operation PW R Off: The EX-1012 is not supplied with power © Copyright 2021 by EXSYS Vertriebs GmbH. All Rights Reserved... -
Page 11: Jumper Setting
There are three jumpers on the board. Please leave JP1 and JP3 as they were delivered from the factory. You can change the jumper JP2 as follows: JP2 Setting On-/Off Switch Host PC Power Expansion Box Power „ON“ Don‘t care (Factory Setting) „HOST“ © Copyright 2021 by EXSYS Vertriebs GmbH. All Rights Reserved... -
Page 12: Hardware Installation
EX-1012. If any- thing is unclear, please refer to the operating instructions of your computer system. Since both the PC system and the EX-1012 itself are supplied with power, you must follow the correct ON/OFF sequence as follows: Power Off Sequence: First switch off your PC system and then the EX-1012. -
Page 13: Cleaning
EX-1012. Now reattach the top cover of the EX-1012. 8. Now connect the external power supply to the EX-1012. 9. Now you can switch on the EX-1012 with the on/off switch. After that please switch on your PC system first. -
Page 14: Technical Information
-4° to 167° Fahrenheit Storage Temperature: 5% to 95% Rel. Humidity: IP30 Protection Class: +12 to +24 Volt Power: 204,00 x 141,00 x 137,30 mm Size: 2150g Weight: 7. Technical Drawing © Copyright 2021 by EXSYS Vertriebs GmbH. All Rights Reserved...
