Vimar ELVOX TVCC 4652.2812B Installation

4652.2812B
Telecamera Dome AHD Day&Night, risoluzione Full-HD 1080p, sensore 2 Mpx da
1/2,9'' filtro IR meccanico, obiettivo varifocale 2,8-12 mm, sensibilità 0 lux IR in ON,
grado di protezione IP66, illuminatore IR con portata fino a 20 m, Smart-IR, com-
mutazione AHD-CVBS-TVI-CVI. Alimentazione 12 Vdc 400 mA, completa di staffa
con passaggio di cavi protetto. Peso 610 g.

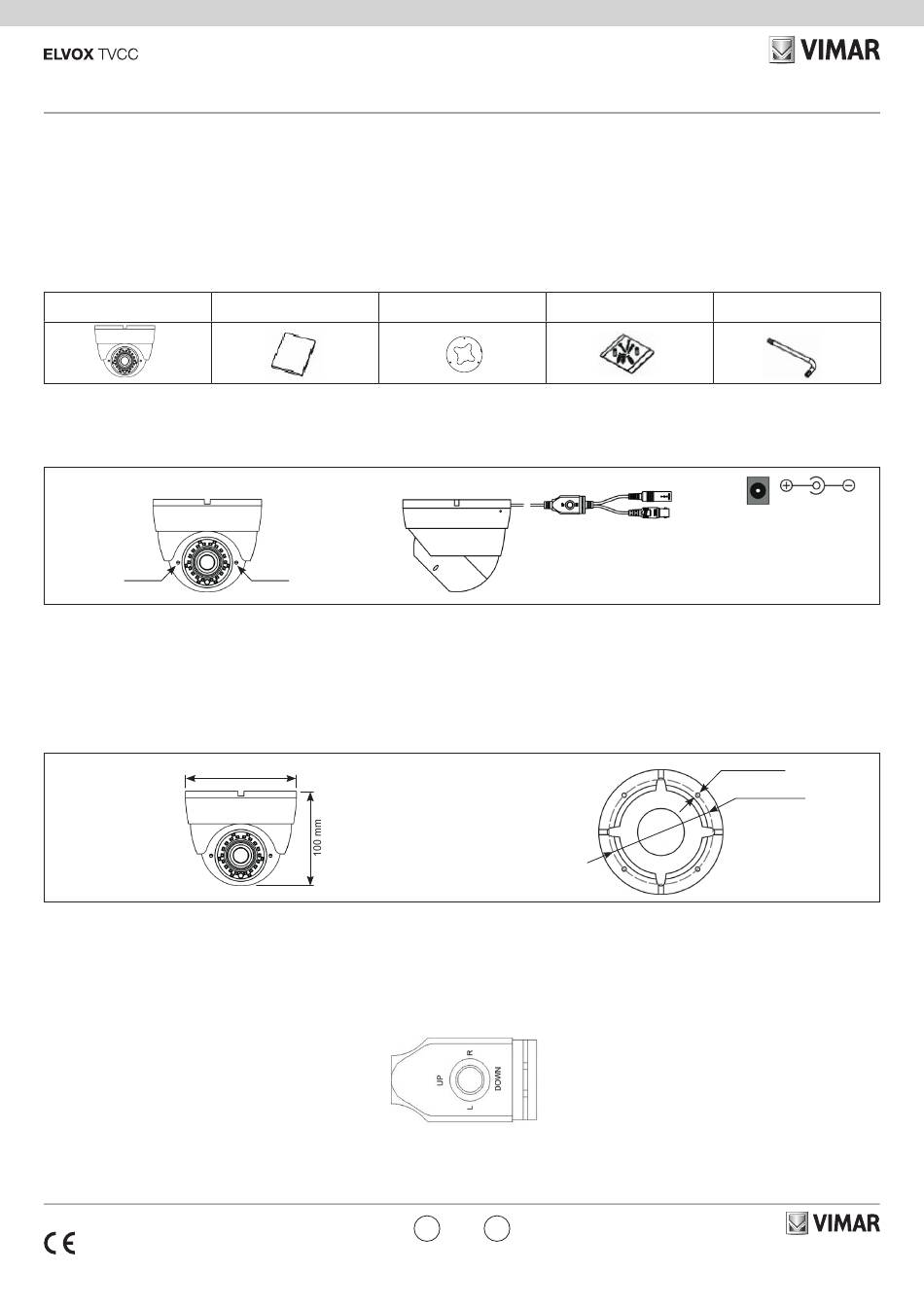

Contenuto della confezione
Una volta ricevuto il dispositivo, controllare gli accessori indicati di seguito. Le illu-
strazioni sotto riportate hanno solo funzione di riferimento. Far riferimento all'appa-
recchiatura in dotazione.
Telecamera
Camera
Connessioni
Di seguito sono riportate le principali connessioni della telecamera.
Fuoco/Focus
Installazione
Prima di iniziare, assicurarsi che la parete o il soffitto siano sufficientemente solidi
per sopportare tre volte il peso della telecamera. Installare e utilizzare la telecamera
in ambiente asciutto. La procedura di montaggio è la seguente:
1) Praticare i fori per le viti e per il cavo sulla parete utilizzando la dima di foratura.
2) Passare i cavi e collegare il cavo di alimentazione e il cavo video.
3) Fissare la base di montaggio della telecamera alla parete con le viti, come
descritto di seguito.
Ø 120 mm
Menu OSD
• Uso del joystick:
- Premere per entrare nel menu OSD.
- Commutazione CVBS: tenere premuto verso l'alto per 5 secondi.
- Commutazione AHD: tenere premuto verso sinistra per 5 secondi.
- Commutazione TVI: tenere premuto verso destra per 5 secondi.
- Commutazione CVI: tenere premuto verso il basso per 5 secondi.
• Controllo da DVR su cavo coassiale:
- Richiamare il menu PTZ del DVR.
- Utilizzare il pulsante IRIS+ per entrare nel menu OSD della telecamera.
49401485A0 02 2111
Istruzioni per l'uso
Quick and start guide
Zoom

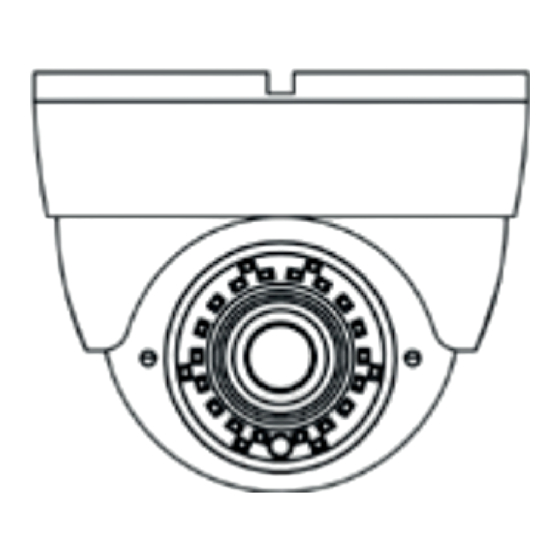

AHD Day & Night Dome Camera, Full-HD 1080p resolution, 2 Mpx sensor 1/2.9'',
mechanical IR filter, 2.8-12 mm varifocal lens, sensitivity 0 Lux with IR ON, IP66
protection degree, IR illuminator with range up to 20 m, Smart-IR, AHD-CVBS-TVI-
CVI switching. Power supply 12 Vdc 400 mA, complete with bracket with protected
cable passage. Weight 610 g.
Package content
After you receive your device, please check the following accessories. The pictures
here are for reference only.
Dima di foratura
Screws & spiles
Drill template
Connections
Here below the main connections of the camera.
Installation
Before start, please make sure that the wall or ceiling is strong enough to withstand
3 times the weight of the camera. Please install and use the camera in the dry
environment. The mounting steps are as follows:
1) Drill the screw holes and the cable hole on the wall according to the drill template.
2) Route the cables and connect the power cable and video cable.
3) Secure the mounting base with camera to the wall with screws as shown below.
Menu OSD
• Use the joystick:
- Press the button for OSD menu.
- Switch from CVBS: press upward for 5 seconds.
- Switch from AHD: press left for 5 seconds.
- Switch from TVI: press right for 5 seconds.
- Switch from CVI: press downward for 5 seconds.
• DVR coaxial control:
- Recall the PTZ menu of DVR.
- Use IRIS+ to enter in th camera OSD menu.
IT EN
Viti Chiave a brugola
Allen key
DC 12 V IN
VIDEO OUT
4 x Ø 4,5 mm
Ø 100 mm
Viale Vicenza, 14
36063 Marostica VI - Italy
www.vimar.com
