Vimar ELVOX TVCC 46534.037BP Manual

46534.037BP
Telacamera speciale Pinhole, risoluzione Full-HD 1080p, sensore da 1/2,9'', filtro IR
elettronico, obiettivo fisso 3,7 mm Pinhole, sensibilità 0,001 lux. Funzioni: 2-3DNR,
D-WDR, BLC, HSBLC, Defog, CoC. Alimentazione 12 Vdc -95 mA.
Dimensioni: 45x38,5x24mm. Peso 74 g.
Contenuto della confezione
Una volta ricevuto il dispositivo, controllare gli accessori indicati di seguito.Le illu-
strazioni sotto riportate hanno solo funzione di riferimento. Far riferimento all'appa-
recchiatura in dotazione.
Telecamera
Camera
Connessioni
Di seguito sono riportate le principali connessioni della telecamera.
Menu OSD
• Controllo da DVR su cavo coassiale:
- Richiamare il menu PTZ del DVR.
- Utilizzare il pulsante IRIS+ per entrare nel menu OSD della telecamera.
49401405A0 00 1905
Istruzioni per l'uso
Quick and start guide
IT

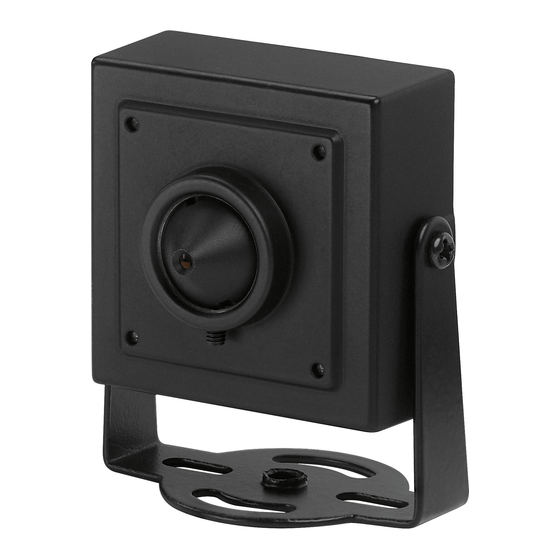

AHD Pinhole camera, Full-HD 1080p resolution, 1/2.9 '' sensor, electronic IR filter,
fixed 3.7 mm Pinhole lens, sensitivity 0.001 Lux. Functions: 2-3DNR, D-WDR, BLC,
HSBLC, Defog, CoC. Power supply 12 Vdc - 95 mA. Dimensions: 45x38.5x24 mm.
Weight 74 g.
Package content
After you receive your device, please check the following accessories. The pictures
here are for reference only.
Viti
Screws & spiles
Connections
Here below the main connections of the camera.
Menu OSD
• DVR coaxial signal control:
- Recall the PTZ menu of DVR.
- Use IRIS+ to enter in the camera OSD menu.
EN
Cavo
Cable
DC 12 V IN
VIDEO OUT
Viale Vicenza, 14
36063 Marostica VI - Italy
www.vimar.com
