Vimar ELVOX 46234.010E.67 Manual

46234.010E.67

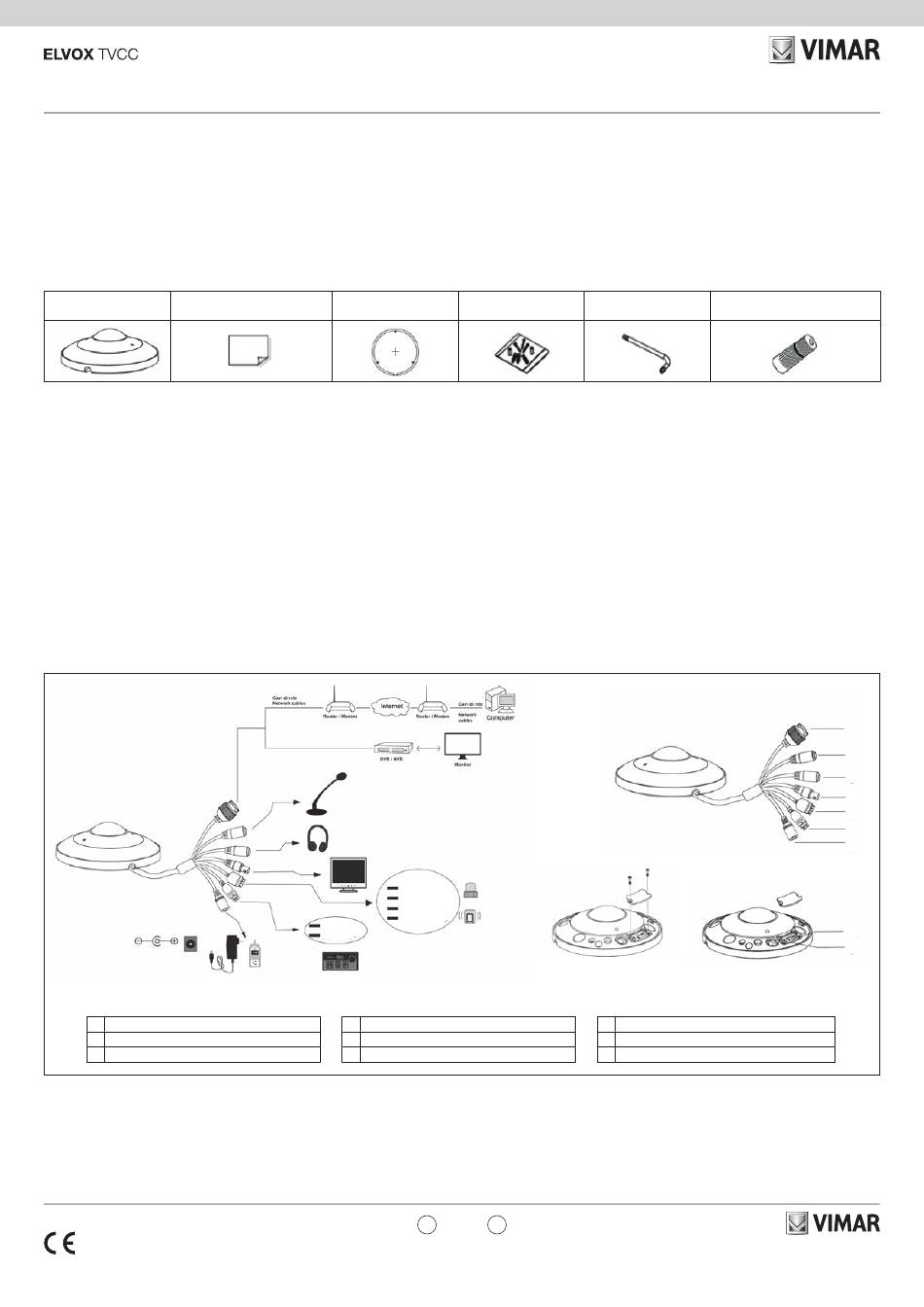

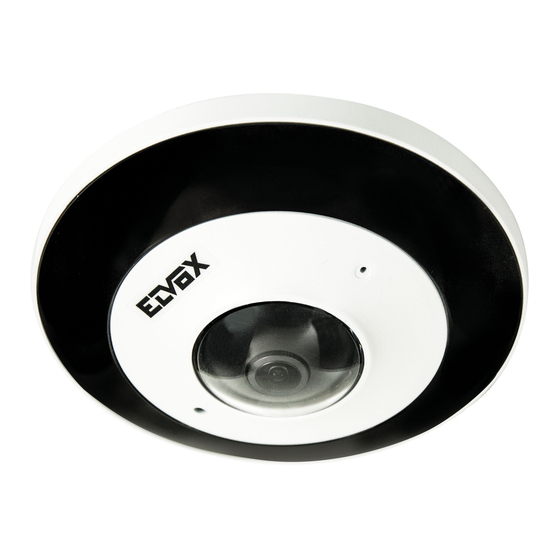

Telecamera Fisheye IP a colori Day&Night, sensore 1 / 2.9" CMOS, risoluzione 5
Mpx (2160x2160), obiettivo fuoco fisso 1,07 mm con visione a 360°, filtro IR mecca-
nico, H.265 e H.264 Multistream, alimentazione PoE o 12 Vdc, IR 20/30 m, CVBS,
Audio in, contatti allarme 1 in/1 out, interfaccia RS485 (protocolli Pelco P/D) funzioni
D-WDR, HLC, BLC, ROI, 3DNR, Mask, Motion, RTSP, protocollo ONVIF, grado di
protezione IP67. Dimensioni: Ø130x39 mm. Peso 432 g.
Contenuto della confezione
Una volta ricevuto il dispositivo, controllare gli accessori indicati di seguito. Le illu-
strazioni sotto riportate hanno solo funzione di riferimento. Far riferimento all'appa-
recchiatura in dotazione.
Telecamera Istruzioni per l'uso
Camera Quick and start guide
Introduzione
Questa telecamera IP (abbreviato in IP-CAM) è stata progettata per fornire soluzioni
TVCC ad elevate prestazioni. Adotta chip di elaborazione video allo stato dell'arte.
Utilizza le tecnologie più avanzate, di codifica e decodifica video ed è conforme al
protocollo TCP/IP, SoC.(System on chip) ecc. per assicurare la stabilità e l'affidabilità
del sistema. I manuali completi e i software CVM.exe, Iptool.exe e Diskcalculator.exe
sono disponibili nella scheda prodotto consultabile nel sito www.vimar.com.
Connessioni
Di seguito sono riportate le principali connessioni della telecamera
RESET: Foro per il reset. Inserire una punta sottile in questo foro e tenere premuta
la lamella elastica per ripristinare le impostazioni di fabbrica del prodotto.
SD: Inserire la scheda SD.
Ingresso allarme: Unire il morsetto di messa a terra del sensore e della videocamera
(ALM-GND), quindi collegare il cavo del segnale del sensore alla porta di ingresso
allarme (ALM-INA) della telecamera.
Uscita allarme: allentare le viti del morsetto di allarme. Quindi inserire i cavi di segna-
le del dispositivo di allarme alla porta ALM-COM e ALM-OPEN. Infine stringere le viti.
Alcuni dispositivi esterni di uscita allarme potrebbero necessitare di alimentazione.
1 Cavo di rete / Network Cable
2 Ingresso microfono / Microphone input
3 Uscita audio / Audio output
49401407A0 00 1903
IP Fisheye colour camera, Day&Night, CMOS 1/2.9"" sensor, 5 Mpx (2160x2160),
resolution, 1,07 mm fixed focus lens with 360° overview, mechanical IR filter, Mul-
ti-stream H.265 and H.264, PoE or 12 Vdc power supply, IR 20/30 m, CVBS, Audio
in, 1 in/ 1 out alarm contacts, RS485 interface (Pelco P/D protocols) D-WDR, HLC,
BLC, ROI, 3DNR, Mask, Motion, RTSP, ONVIF protocol, degree of protection IP67.
Dimensions: Ø130x39 mm. Weight 432 g.
Package content
After you receive your device, please check the following accessories. The pictures
here are for reference only.
Dima di foratura
Drill template Screws & spiles
Introduction
This IP-camera (short for IP-CAM) is designed for high performance CCTV solutions.
It adopts state of the art video processing chips. It utilizes most advanced technol-
ogies, such as video encoding and decoding technology, complies with the TCP/IP
protocol, SoC (System on chip), etc to ensure this system more stable and reliable.
Complete manuals and CVM.exe, Iptool.exe e Diskcalculator.exe software are avail-
able to download in the Product info sheet section of www.vimar.com website.
Connections
Here below the main connections of the camera
RESET: Insert a tip into this hole and press the button to reset the factory setting
SD: Insert the SD card.
Alarm Input: Join the grounding ends of the sensor and the camera (ALM-GND)
and then connect the signal cable of the sensor to the alarm input port (ALM-INA)
of the camera.
Alarm Output: Loosen the screws in the alarm output port. Then insert the signal
wires of the alarm output devices into the port of COM and OPEN separately. Final-
ly tighten the screws. Some of the external alarm output devices need the power
supply.
ALM-COM
ALM-OPEN
ALM-IN A
ALM-GND
RS485T+
RS485T-
4 Uscita video / Video output
5 Ingresso-Uscita alarmi / Output-input alarm
6 RS485
IT EN
Viti Cacciavite
Screw-driver
7 Alimentazione 12 Vdc / 12 VDC power supply
8 SD card slot
9 Reset
Cappuccio impermeabile
Water-proof Cap
1
2
3
4
5
6
7
8
9
