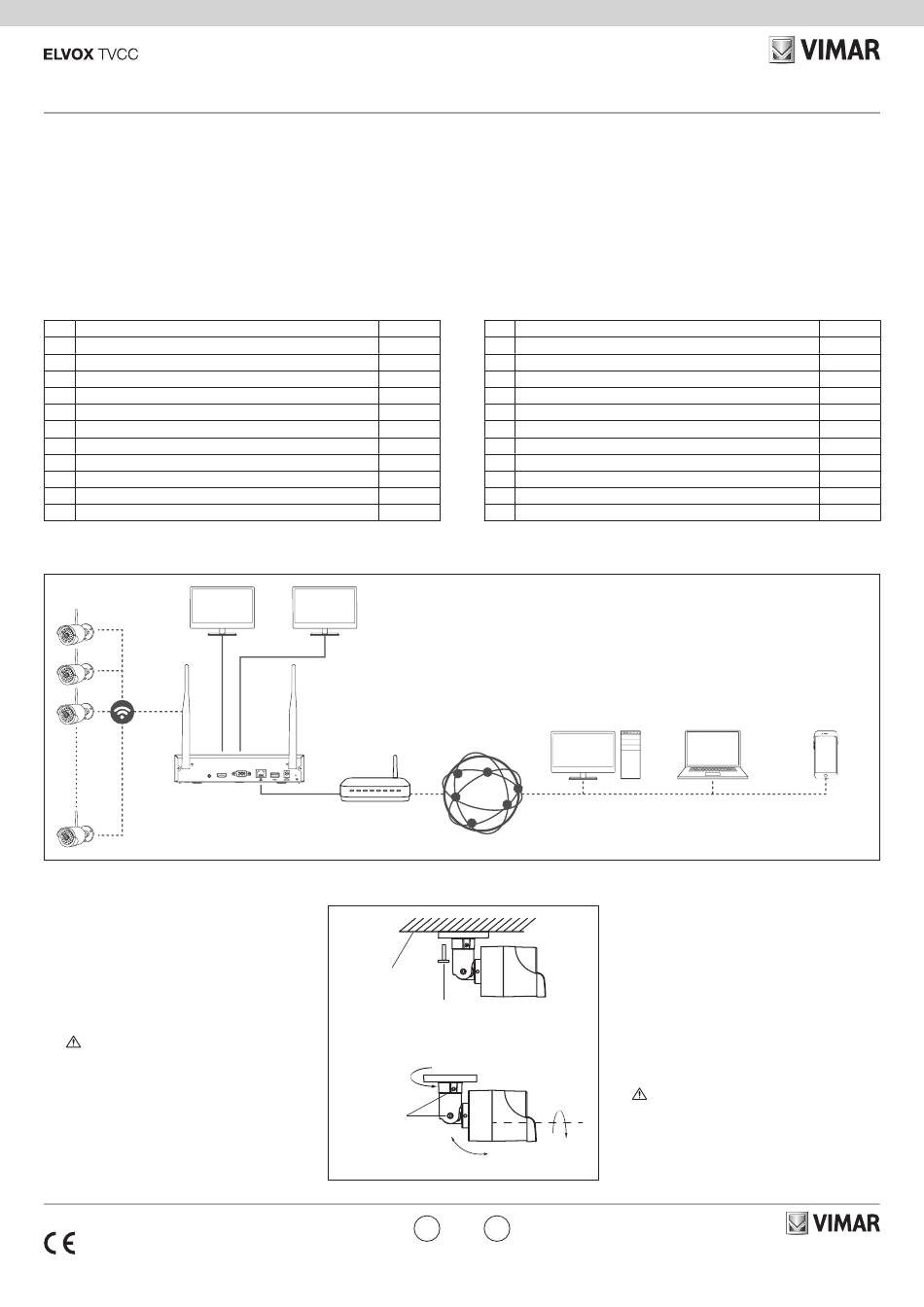

Vimar ELVOX TVCC Quick Start Manual

46KIT.436WF
Kit TVCC costituito da:
- 1 NVR Wi-Fi a 4 canali, compressione H.264 e H.265, registrazione 4 Ch@Full-HD,
configurazione Plug&Play, controllo e visione remota da app dedicata con QRcode,
funzioni rilevazione di movimento, e invio notifiche. HDD professionale da 1 TB
incluso,
- 2 telecamere Bullet Wi-Fi Day & Night a colori, risoluzione 2 Mpx (1920x1080),
filtro IR meccanico, con obiettivo fisso da 3,6 mm (46237.KIT),
- 1 cartello "Area Videosorvegliata" (RT03).
Contenuto della confezione
Una volta ricevuto il dispositivo, controllare gli accessori indicati di seguito.
Le illustrazioni sotto riportate hanno solo funzione di riferimento. Far riferimento
all'apparecchiatura in dotazione.
N. Oggetto
1 NVR Wi-Fi
2 Telecamera IP Wi-Fi
3 Alimentatore 12 V/2 A
4 Mouse USB
5 Cavo di prolunga antenna
6 Cavo di rete (per abbinamento telecamera)
7 Istruzioni per l'uso
8 Chiavi esagonali
9 Viti (per telecamera IP)
10 Dima di foratura (per telecamera IP)
11 Cartello "Area Videosorvegliata"
Connessioni / Connections
HDMI
AUDIO OUT
connessione a internet
LAN port to connect
Installazione
1 Telecamera Wi-Fi
- La telecamera è dotata di staffa integrata, utilizzare
le 3 viti in dotazione per fissarla nel luogo di instal-
lazione.
- E' possibile regolare la telecamera su 3 assi:
0°~360° per l'asse orizzontale, 0°~90° per l'asse
verticale e 0°~360° per la rotazione. Stringere le viti
dopo aver posizionato la telecamera nella direzione
desiderata. L'installazione è terminata.
Attenzione: la parete dove viene installata la
telecamera deve sopportare almeno il triplo del
suo peso.
449401353A0 00 1812
Quantità
VGA
HDMI VGA
Porta LAN per
Router
the internet
Soffitto
Ceiling
0°~360°
Viti regolabili
Adjustable
screws
62,5 mm
TVCC kit, comprises of:
- 1 4-channel Wi-Fi NVR, H.264 and H.265 video compression, 4 Ch@Full-HD
recording, Plug&Play configuration, remote control visualization from dedicated
app with QRcode, motion detection and notice sending functions, professional
HDD of 1 TB included,
- 2 Bullet Wi-Fi Day & Night colour cameras, 2 Mpx (1920x1080) resolution, me-
chanical IR filter with 3,6 mm fixed lens (46237.KIT),
- 1 warning sign "Area Videosorvegliata" (RT03).
Package content
After you receive your device, please check the following accessories.
The pictures here are for reference only.
No. Item
1 1 Wi-Fi NVR
2 2 Wi-Fi IP camera
3 3 12 V/2 A power supply
1 4 USB mouse
1 5 Antenna extension cord
1 6 Network cable (for IPC code match)
1 7 Quick setup guide
1 8 Hex wrenches
3 9 Screw bag (for IP Camera)
2 10 Drill template (for IP camera)
1 11 Warning sign "Area Videosorvegliata"
Controllo remoto
Remote control
Internet
Viti di fissaggio
Install screws
0°~360°
0°~90°
18,1 mm
IT EN
36,1 mm
Ø82,0
Controllo remoto
Remote control
Installation
1 Wi-Fi camera
0°~360°
- The series camera is in the integrated brackets
structure. Please use 3 pcs PA4 screws to fix the
basement of the camera at the installation location.
- To loosen the camera body's screws to adjust the
three-axis. Adjust the connection between brackets
and basement by axis to implement 0º~360º in the
horizontal direction; Adjust the spherical joint of
0°~90°
brackets can achieve 0º~90º in the vertical direc-
tion and 0º~360º in the rotational direction. Please
tighten the screws after adjusting the camera
image to the right scene. All the installation has
finished.
Attention: wall installation should be with a
certain thickness and stand triple weight of the
camera at least.
62,5 mm
120°
Ø4,6
Ø25,1
120°
Ø72,2
