FOHERE JSQ-E50S2 User Manual page 42

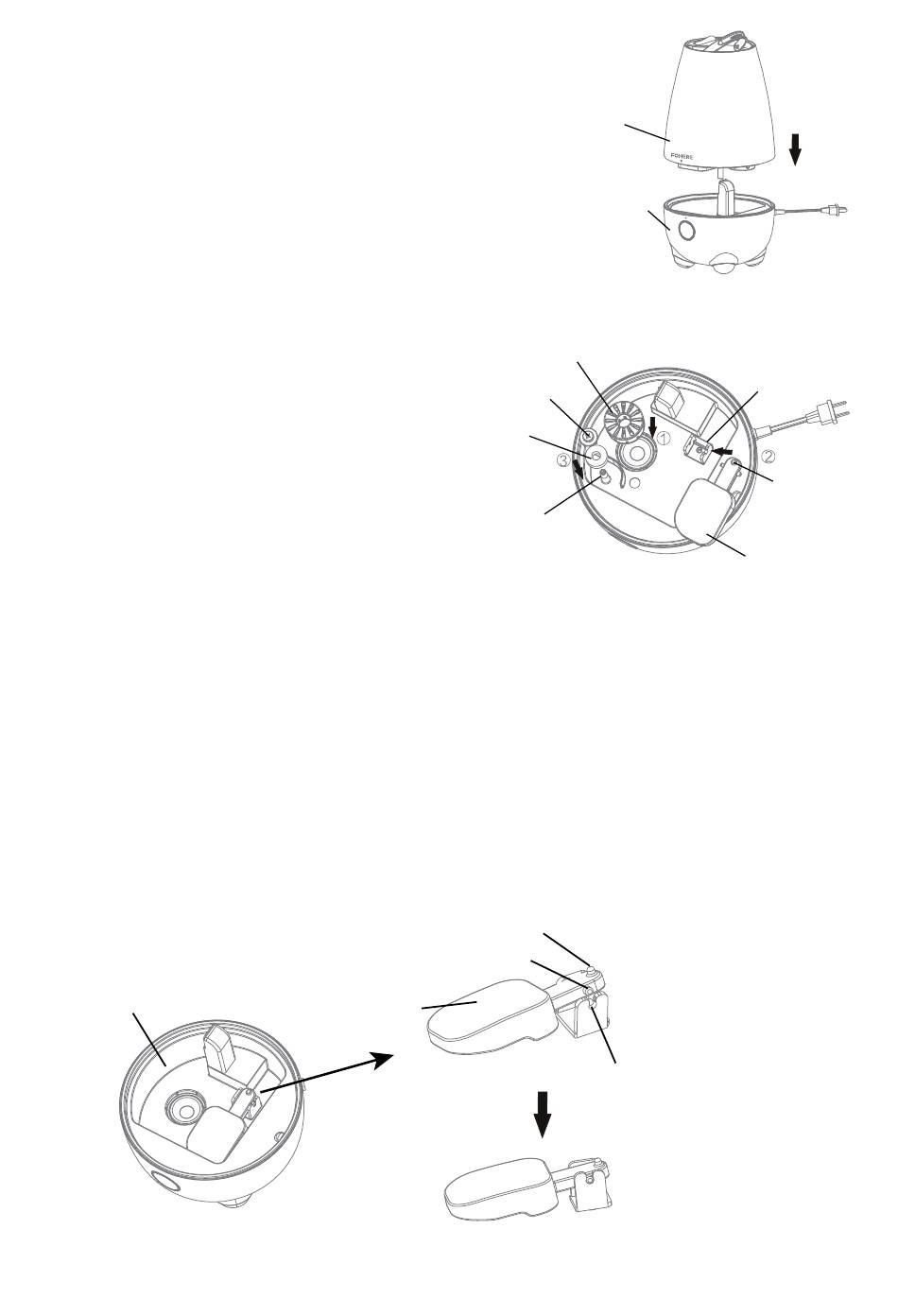

3.PLACEMENT DU RÉSERVOIR D'EAU
Lorsque vous essayez de fixer le réservoir
d'eau sur son siège, n'oubliez pas de laisser le
côté imprimé ainsi que l'endroit où se trouve
le bouton de commande.
4.ASSEMBLAGE DE FLOTTEUR
À LEVIER ET ÉLÉMENT FILTRANT
1) L'ensemble de l'élément filtrant doit
reposer au-dessus de la plaque de
l'atomiseur dans la rainure de l'eau.
2) Placez les pivots du flotteur à levier
dans les trous du support, puis
poussez le flotteur à levier pour le
fixer. N'oubliez pas de laisser le point
saillant du flotteur vers le haut.
3) Placez le flotteur sur la tige de guidage du flotteur le long de son trou, puis appuyez
le bouchon du flotteur sur la tige de guidage afin de vous assurer que le flotteur ne
coulera pas de la tige de guidage.
5.ASSEMBLAGE DU FLOTTEUR À LEVIER
1) Lors de l'utilisation de l'humidificateur, veuillez vérifier si la plaque du flotteur est
bien en place.
2) Si la plaque flottante n'est pas installée en place, l'évier risque de fuir.
Base de l'humidificateur
Pointe saillante vers le haut
Arbre tournant
Plaque flottante
39
Le côté imprimé
avec le logo
Le côté où se
trouve le bouton
de commande
Assemblage du filtre
Bouchon
Flotteur
Broche de
guidage
Remarques:
Nécessité de forcer
l'arbre du flotteur à
levier dans la fente
Fente axiale
Remarques:
Schéma de
l'installation en place.
Support
Point saillant
vers le haut
Plaque du
flotteur
