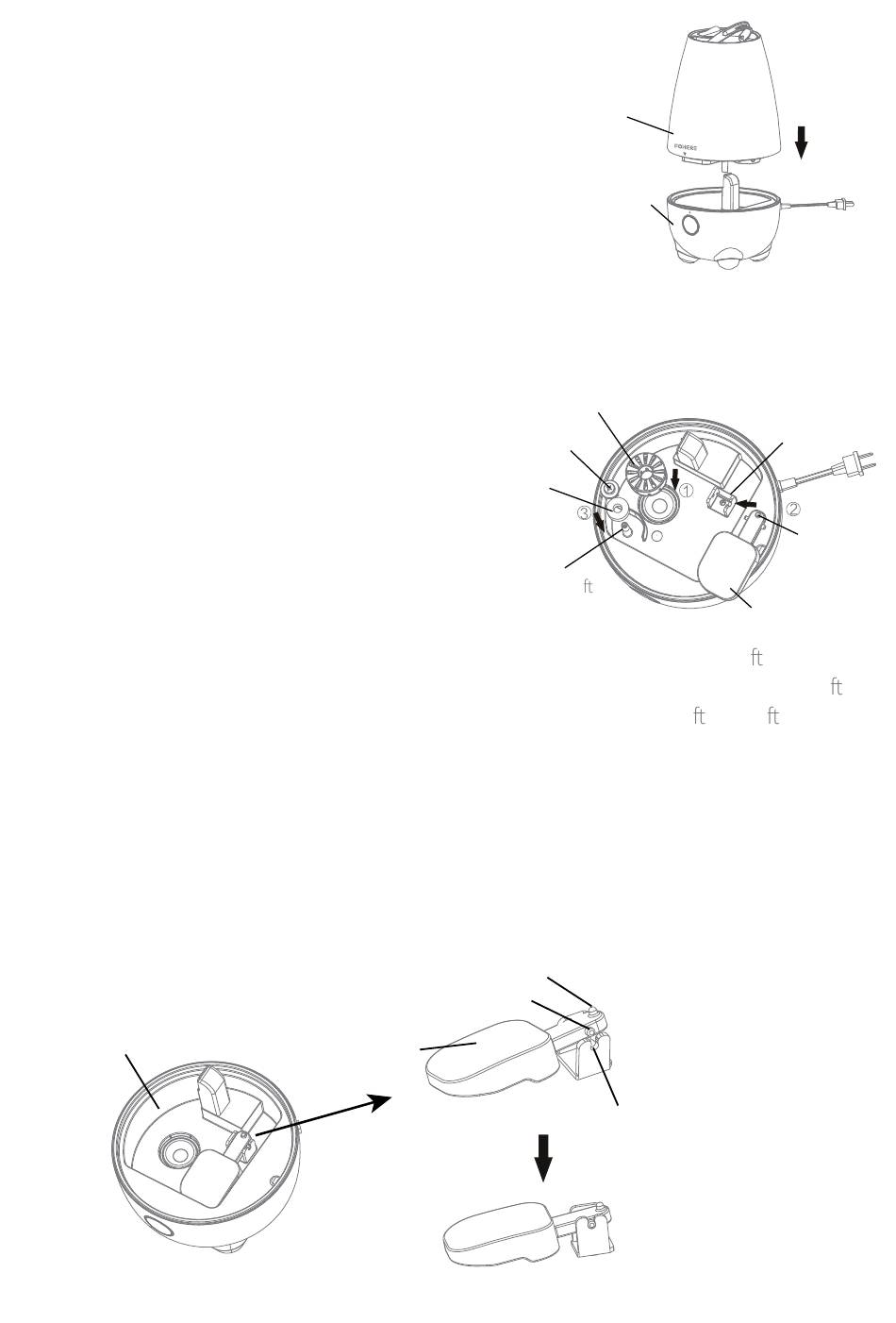

3.PLATZIERUNG VON WASSERTAN
Wenn Sie versuchen, den Wassertank wieder
zu befestigen, vergessen Sie nicht, die Seite
zusammen mit dem Steuerschalter bedruckt
zu lassen.
4.MONTAGE VON HEBELSCHWIMMER-
UND FILTERELEMENT-BAUGRUPPE
1) Die Filterelementbaugruppe muss über
der Zerstäuberplatte in der Wasserrille
aufliegen.
2) Setzen Sie die Zapfen des
Hebelschwimmers in die Löcher der
Halterung und drücken Sie dann den
Hebelschwimmer, um ihn zu befestigen.
Vergessen Sie nicht, die hervorstehende
Spitze von Schwimmer nach oben zu
lassen.
3) Setzen Sie den Schwimmer entlang seiner Bohrung auf den Führungssti von
Schwimmer und drücken Sie dann den Schwimmerstopper auf den Führungssti ,
um zu gewährleisten, dass der Schwimmer nicht vom Führungssti abläu .
5.MONTAGE VON HEBELSCHWIMMERBAUGRUPPE
1) Wenn Sie den Befeuchter verwenden, überprüfen Sie bitte, ob die Schwimmerplatte
richtig montiert ist.
2) Wenn die Schwimmerplatte nicht richtig installiert ist, kann dies dazu führen, dass
das Waschbecken undicht wird.
Befeuchtungsbasis
Vorstehender Punkt Nach Oben
Schwimmerplatte
24
Die Seite Mit
Bedrucktem
Logo
Die Seite,
Wo Der
Steuerschalter
Liegt
Filterbaugruppe
Schwimmerposi-
tionierstopfen
Schwimmer
Führungssti
Drehwelle
Axialer Schlitz
Halterung
Vorstehender
Punkt Nach
Oben
Schwimmerplatte
Hinweis:
Sie mü ssen die Welle des
Hebelschwimmers in den
Schlitz drücken.
Hinweis:
Schematische Darstellung
der korrekten Montage.
