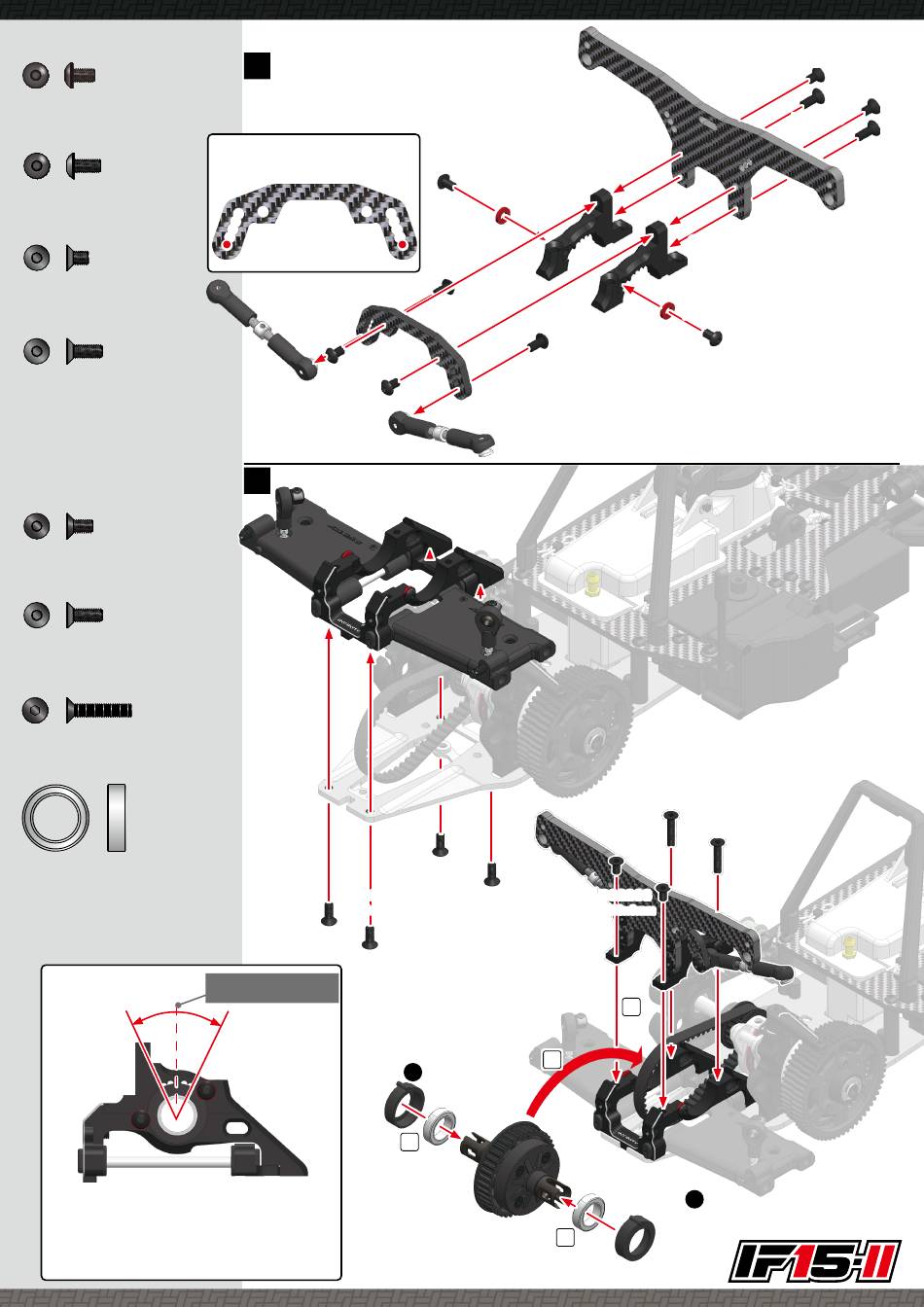

Creation Model INFINITY IF15-II Instruction Manual page 25

x4
B01305
M3x5mm Button Head Screw
ボタンヘッドスクリュー
x2
B01306
M3x6mm Button Head Screw
ボタンヘッドスクリュー
x2
B02305
M3x5mm Flat Head Screw
フラットヘッドスクリュー
x2
B02308
M3x8mm Flat Head Screw
フラットヘッドスクリュー
x2
B02306
M3x6mm Flat Head Screw
フラットヘッドスクリュー
x4
B02308
M3x8mm Flat Head Screw
フラットヘッドスクリュー
x2
B02315
M3x15mm Flat Head Screw
フラットヘッドスクリュー
x2
BB10154
Ball Bearing 10x15x4mm (2pcs)
ボールベアリング
Belt tension adjustment
ベルトテンションの調整
LOOSEN
ゆるく
The belt will stretch and sag after a number
of run. If the belt skips a tooth,adjust the belt
tension one position tighter.
ベルトは走行回数を重ねると伸びてきて、ベルトがたるみ
ます。ベルトが歯飛びするようになったらベルトテンショ
ンを 1 ポジションきつく調整してください。
53
INITIAL POSITION
初期位置
B01305
M3x5mm
54
B02308
M3x8mm
INITIAL POSITION
初期位置
TIGHTEN
きつく
G004
G183
Rear Shock Stay
リアショックステー
B01305
M3x5mm
CM-A005-10
B01306
M3x6mm
B01306
M3x6mm
G159
Rear Upper Suspension Plate (Slant/Carbon)
リアアッパーサスプレート（スラント / カーボン）
B02308
M3x8mm
2
4
BB10154
1
1
25
G181
Rear Upper Bulk
リアアッパーバルク
CM-A005-10
Aluminum Washer 3x6x1.0mm (Red)
アルミスペーサー（レッド）
B01305
M3x5mm
B02315
M3x15mm
B02306
M3x6mm
3
BB10154
G004 4
Bearing Collor Set
ベアリングカラーセット
B02305
B02305
M3x5mm
B02308
B02308
M3x8mm
