Creation Model INFINITY IF15-II Instruction Manual page 10

BAG E
x2
BB10154
Ball Bearing 10x15x4mm
ボールベアリング
x4
B01308
M3x8mm Button Head Screw
ボタンヘッドスクリュー

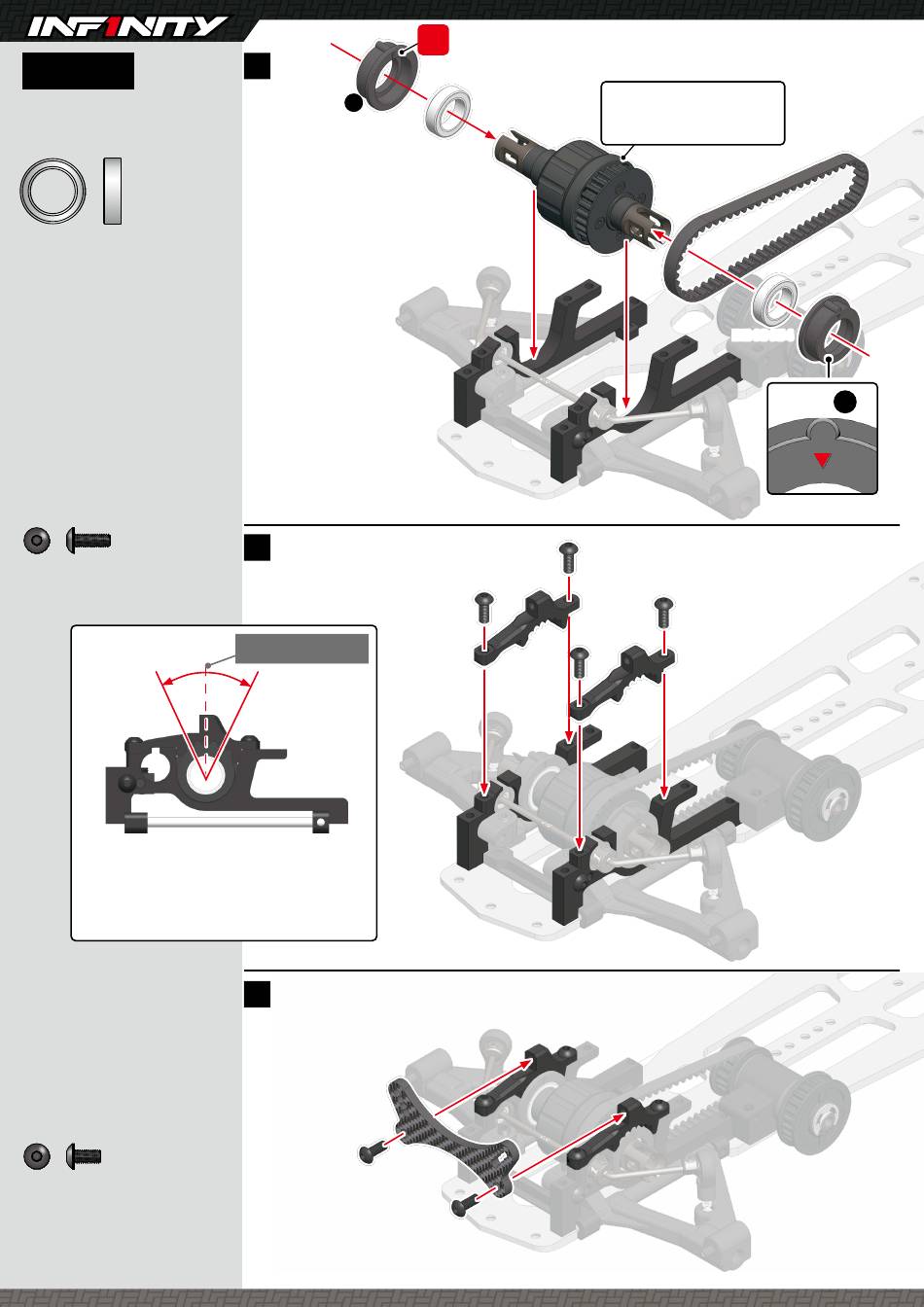

Belt tension adjustment
ベルトテンションの調整
LOOSEN
ゆるく
The belt will stretch and sag after a number
of run. If the belt skips a tooth,adjust the belt
tension one position tighter.
ベルトは走行回数を重ねると伸びてきて、ベルトがたるみ
ます。ベルトが歯飛びするようになったらベルトテンショ
ンを 1 ポジションきつく調整してください。
x2
B01306
M3x6mm Button Head Screw
ボタンヘッドスクリュー
16
G004 2
Bearing Collor Set
ベアリングカラーセット
17
INITIAL POSITION
初期位置
TIGHTEN
きつく
18
G185
Front Shock Stay
フロントショックステー
B01306
M3x6mm
F
BB10154
Ball Bearing 10x15x4mm
ボールベアリング
B01308
M3x8mm
B01308
M3x8mm
G175
B01308
M3x8mm
B01306
M3x6mm
10
Front differential
assembled on page 4
4 ページで組み立てたフロントデフ
BB10154
B01308
M3x8mm
G175
Front Upper Bulk
フロントアッパーバルク
G093
Front Belt
フロントベルト
2
G004
