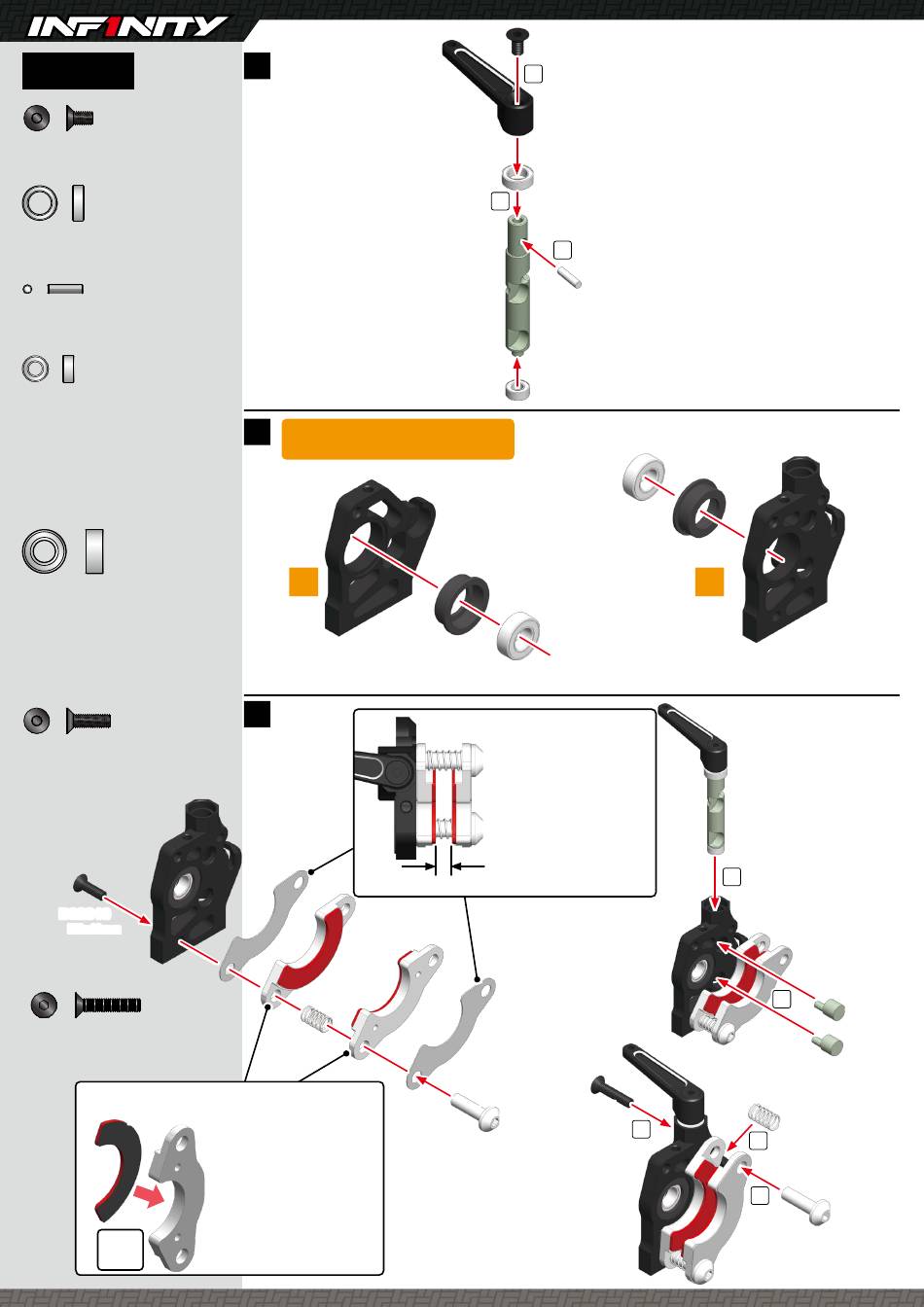

Creation Model INFINITY IF15-II Instruction Manual page 20

BAG I
x1
B02306
M3x6mm Flat Head Screw
フラットヘッドスクリュー
x1
BB5825
Ball Bearing 5x8x2.5mm
ボールベアリング
x1
B05208
2.0x8mm Pin
ピン
x1
BB3625
Ball Bearing 3x6x2.5mm
ボールベアリング
x2
BB6124
Ball Bearing 6x12x4mm
ボールベアリング
x1
B02310
M3x10mm Flat Head Screw
フラットヘッドスクリュー
B02310
M3x10mm
x1
B02315
M3x15mm Flat Head Screw
フラットヘッドスクリュー
G210
Brake Pad Soft
ブレーキパッド ソフト
2
x
40
L/R
41
Assemble both L&R.
左右作る。
L
42
G188
G194
Apply epoxy adhesive to
the black surface on the
back to adhere.
裏の黒い面にエポキシ系接着剤
を塗布して接着させる。
G179
Brake Pad Plate
ブレーキパッドプレート
B02306
M3x6mm
3
G172
Brake Lever
ブレーキレバー
BB5825
1
2
B05208
G173
Brake Shaft
ブレーキシャフト
BB3625
G170
Brake Mount L
ブレーキマウント L
G004
Bearing Collor Set
ベアリングカラーセット
BB6124
Ball Bearing 6x12x4mm
ボールベアリング
Adjust this gap to 4.0 mm
by inserting spacers. If the
gap widens after running,
Re-adjust the gap to 4.0
mm by using spacers.
この隙間が 4.0mm になるよう
にスペーサーを入れて調整して
ください。また、走行後に隙間
が広がる場合があります。その
際もスペーサーで 4.0mm にな
るよう調整してください。
4 mm
G188
Brake Pad Plate Spacer
(0.3mm/0.1mm)
ブレーキパッドプレートスペーサー
G192
Brake Guide
ブレーキガイド
B02315
M3x15mm
20
BB6124
G004
R
G169
Brake Mount R
ブレーキマウント R
1
2
G194
Brake Spring
3
ブレーキスプリング
1
2
G171
Brake Piston
ブレーキピストン
G171
G192
