INSTRUCTION MANUAL

Advertisement

loading
Need help?

Need help?

Do you have a question about the Infinity IF14 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Creation Model Infinity IF14

Summary of Contents for Creation Model Infinity IF14

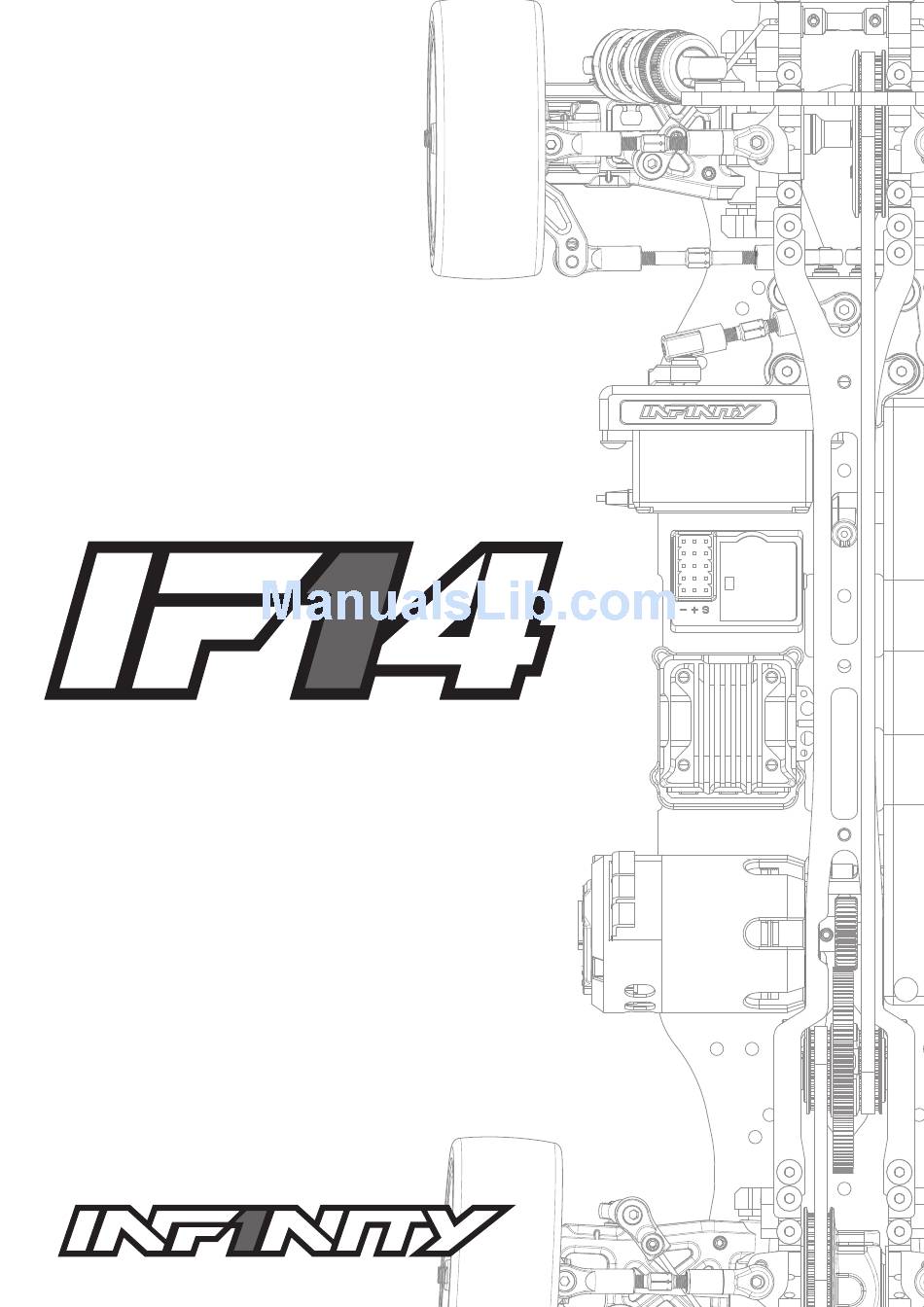

  • Page 1 INSTRUCTION MANUAL...

  • Page 2: Safety Precautions

    SAFETY PRECAUTIONS Please read this instruction manual carefully before assembling and operating this model. • This product is an authentic radio controlled model, not a toy. • To enjoy this model to the fullest, properly assemble the model before operating it, perform maintenance after each operating session, and replace some parts with optional parts.
  • Page 3 安全のための注意事項 組み立て、走行の前に必ずお読みください。 • この商品は本格的な無線操縦模型です。玩具ではありません。 • この商品を楽しむために走行前の組み立てや、走行後のメンテナンス、オプションパーツへの交換などを行う必要があります。 • 充電式の電池は使い方を誤ると大きな電流が流れ、発熱や液漏れ、発火の可能性があります。バッテリー及び充電器の説明書にもと づき安全に使用してください。 警告 禁止 この商品を安全に取り扱うために下記の事項を必ずお守りください。この説明を守らないと生命や身体に重大な被害が発 生する可能性がある危険を示します。 • 組み立て前に必ず説明書を最後までお読みください。また、組み立てに不慣れな方は模型をよく知っている人にアドバ イスを受け、確実に組み立ててください。 • 小さな部品や尖った部品がありますので十分注意してください。また、小さなお子様のいる場所での作業、保管は避け てください。 • カッターやニッパー、ドライバーなど工具の取り扱いには十分注意してください。 • 塗装する場合は室内の換気に十分注意し作業を行ってください。 • 送信機のバッテリーが減ってくるとコントロールできなくなり、暴走や衝突の原因になります。大きな事故の原因となり ます。送信機のバッテリー残量を常に確認し、必要であればバッテリー交換、充電を行ってください。 • 専用サーキット以外での走行させないでください。 • 同じ周波数の近くでは走行させないでください。混信により、コントロール不能で暴走の原因になります。 • 車の動きがおかしい時はすぐに走行を中止して原因を調べてください。原因不明のまま走行させると、思わぬ故障や事 故の原因になります。 • 回転している部分に指や物を入れないでください。 • 走行時は必ずボディ（別売）を装着してください。 • 定期的に各部のビスがゆるんでいないかチェックしてください。 • インフィニティ製オプションパーツ以外の組み込みや車体の改造はしないでください。故障の原因となります。...
  • Page 4 BAG A T019 Alu Gear Diff Outdrive T002 アルミギヤデフアウトドライブ Rear Diff Case (38T) リアデフケース T019 T002 T072 T003 T003 Gear Diff Shim L T072 ギヤデフシム L T003 T073 T073 T003 T003 Pin 2x10mm T073 ピン Diff Gear Set デフギヤセッ ト Silicone Oil (not included) T072...
  • Page 5 BAG B T001 NOTE T020 向きに注意 Alu Spool Axle アルミスプールアクスル T073 Pin 2x10mm ピン T001 Front Spool Pulley Set (38T) フロントスプールプーリーセッ ト M3x6mm Button Head Screw M3x6mm Button Head Screw ボタンヘッ ドスクリュー ボタンヘッ ドスクリュー Ball Bearing 10x15x4mm ボールベアリング T022 Ball Bearing 10x15x4mm ボールベアリング...
  • Page 6 BAG C T024 M3x6mm Flat Head Screw フラットヘッドスクリュー T031 Motor Mount モーターマウント T024 Bulkhead Lower ロアーバルクヘッド M3x6mm Flat Head Screw フラットヘッドスクリュー M3x6mm Flat Head Screw フラットヘッドスクリュー T064 Main Chassis 2.25mm メインシャーシ T069 Rear Belt 3x189mm リアベルト NOTE M3x6mm Flat Head Screw 向きに注意...
  • Page 7 R0204 Ball Bearing 5x8x2.5mm ボールベアリング M3x8mm Button Head Screw ボタンヘッドスクリュー R0204 M3x6mm Flat Head Screw フラットヘッドスクリュー M3x8mm Button Head Screw ボタンヘッドスクリュー T030 Center Shaft Mount センターシャフトマウント M3x6mm Flat Head Screw フラットヘッドスクリュー BAG E M3x8mm Button Head Screw M3x8mm Button Head Screw ボタンヘッドスクリュー...
  • Page 8 T066 Front Shock Tower M3x8mm Button Head Screw フロントショックタワー ボタンヘッ ドスクリュー M3x8mm Button Head Screw ボタンヘッ ドスクリュー T067 Rear Shock Tower リアショックタワー M3x8mm Button Head Screw ボタンヘッ ドスクリュー BAG F T008 65mm T057 T056 Alu Turnbuckle M3x25mm アルミターンバックル T008 Ball Joint 4.9mm Set T008 4.9mmボールジョイントセッ...
  • Page 9 M3x6mm Button Head Screw ボタンヘッ ドスクリュー オプション OPTION T090 CHASSIS MOUNTED ALU STEERING POST (Red/2pcs) シャーシマウントアルミステアリングポスト （レッ ド/2個） We recommend using Chassis Mounted Alu Steering Post when better sterring responce is needed. ステアリングポストをシャーシに取り付けることで、 より良いステ アリングレスポンスが得られます。 M3x6mm Flat Head Screw フラッ トヘッ ドスクリュー M3x8mm Button Head Screw ボタンヘッ...
  • Page 10 BAG G M3x6mm Flat Head Screw フラットヘッドスクリュー M3x6mm Flat Head Screw フラットヘッドスクリュー T077 T004 M3x6mm Flat Head Screw フラットヘッドスクリュー M3x6mm Flat Head Screw フラットヘッドスクリュー M3x10mm Button Head Screw ボタンヘッドスクリュー M3x6mm Flat Head Screw フラットヘッドスクリュー T077 Aluminum Cone Washer 3mm アルミコーンワッシャー T077 T004 M3x6mm Flat Head Screw...
  • Page 11 M3x6mm Button Head Screw ボタンヘッドスクリュー M3x6mm Button Head Screw ボタンヘッドスクリュー T065 M3x6mm Button Head Screw Top Deck 2mm ボタンヘッドスクリュー トップデッキ BAG H M3x10mm Set Screw 27.6mm 32mm セットスクリュー INITIAL POSITION 初期位置 M3x8mm Set Screw セットスクリュー M3x10mm Set Screw セットスクリュー 28.6mm 33mm T014 M3x8mm Set Screw...
  • Page 12 T076 M2.6x8mm Flat Head Screw フラッ トヘッ ドスクリュー T053 Lower Arm Inner Shaft T029 ロアアームインナーシャフト Alu Lower Suspension Holder -46.0 アルミロアサスホルダー T015 T014 Plastic1.0mm T076 Shim 3x5x0.2mm シム Washer M3x6xT0.5mm ワッシャー Shim 3x5x0.2mm シム T053 INITIAL POSITION Washer M3x6xT0.5mm 初期位置 ワッシャー...
  • Page 13 T076 M2.6x8mm Flat Head Screw フラッ トヘッ ドスクリュー T053 T027 Lowe Arm Inner Shaft Alu Lower Suspension Holder -40.0 ロアアームインナーシャフト アルミロアサスホルダー T015 T014 Plastic1.0mm T076 Washer M3x6xT0.5mm Shim 3x5x0.2mm ワッシャー シム T053 Washer M3x6xT0.5mm INITIAL POSITION ワッシャー 初期位置 Shim 3x5x0.2mm T015 シム...
  • Page 14 T040 D.J.CVD Wheel Axle T082 D.J.CVDホイールアクスル T042 T082 T042 Pin 1.6x10mm ピン T042 T042 D.J.CVD Maintenance Set T042 Graphite Grease D.J.CVDメンテナンスセット T041 (not included) D.J.CVD Drive Shaft 43mm グラファイ トグリス （別売り） D.J.CVDドライブシャフト 43mm T039 D.J.CVD Drive Shaft Set D.J.CVDドライブシャフトセット T073 Pin 2x10mm ピン...
  • Page 15 BAG K T049 T049 T051 Ball End 4.9mm Short ボールエンド4.9mm ショート T080 T081 T051 Ball End 4.9mm Long Graphite Grease ボールエンド4.9mm ロング (not included) グラファイ トグリス （別売り） M3x4mm Set Screw T054 セットスクリュー Rear Arm Pivot Pin リアアームピボットピン T080 Aluminum Washer 3x6x2.0mm アルミスペーサー...
  • Page 16 T050 Ball End 4.9mm Midium ボールエンド4.9mm ミディアム INITIAL POSITION 初期位置 T050 T014 Plastic Washer 2.0mm プラスチックワッシャー 2.0mm BAG L T008 T051 T051 30mm Ball End 4.9mm Long ボールエンド4.9mm ロング T008 NOTE ORIENTATION 位置を合わせてください。 Flange Ball Bearing 3x6x2.5mm フランジボールベアリング T060 Front Anti-Roll Bar 1.3mm フロントスタビライザー...
  • Page 17 M3x3mm Set Screw セットスクリュー M3x3mm Set Screw セットスクリュー T075 M2.6x6mm Flat Head Screw フラッ トヘッ ドスクリュー T075 CX118408 CX118408 / SW-104004 M3x3mm Set Screw セットスクリュー CX118408 T075 M2.6x6mm Flat Head Screw フラッ トヘッ ドスクリュー T075 オプション OPTION T060 T061 ANTI-ROLL BAR FRONT SET (1.2/1.3/1.4/1.5mm) ANTI-ROLL BAR REAR SET (1.1/1.2/1.3/1.4/1.5mm) フロントスタビライザーセット...
  • Page 18 BAG M T045 Shock Oil (not included) ショックオイル T016 （別売り） Shock Piston 1.1mm x 4Holes ショックピストン 1.1mm x 4穴 T046 T045 Shock Shaft Shim T047 ショックシャフトシム E-Clip 2mm T045 Shock Body Eクリップ T071 ショックボディ T045 T048 Shock Shaft SHOCK CAP,LOW CAP,ADJ NUT SET ショックシャフト...
  • Page 19 INITIAL POSITION 初期位置 M3x8mm Button Head Screw ボタンヘッドスクリュー T080 Aluminum Washer 3x6x2.0mm アルミスペーサー M3x8mm Button Head Screw ボタンヘッドスクリュー T080 INITIAL POSITION M3x8mm Button Head Screw 初期位置 ボタンヘッドスクリュー T081 Aluminum Washer 3x6x3.0mm アルミワッシャー M3x8mm Button Head Screw ボタンヘッドスクリュー T081...
  • Page 20 BAG N M3x8mm Flat Head Screw フラットヘッドスクリュー T017 Body Mount Set ボディマウントセット T018 Front Bumper Set フロントバンパーセット M3x8mm Flat Head Screw フラットヘッドスクリュー M3x15mm Flat Head Screw フラットヘッドスクリュー M3x15mm Flat Head Screw フラットヘッドスクリュー M3x8mm Flat Head Screw T004 フラットヘッドスクリュー T018 SMJ1019 Zero Gap Foam Bumper ゼロギャップフォームバンパー...
  • Page 21 T017 Body Clip Body Clip ボディピン ボディピン T017 M3x10mm Button Head Screw ボタンヘッドスクリュー M3x10mm Button Head Screw ボタンヘッドスクリュー T017 Body Clip ボディピン M3x6mm Button Head Screw ボタンヘッドスクリュー Motor (not included) モーター （別売り） M3x6mm Button Head Screw ボタンヘッドスクリュー Pinion Gear (not included) ピニオンギヤ...
  • Page 22 Antenna Receiver アンテナ線 (not included) 受信機 （別売り） Speed Controller (not included) スピードコントローラー （別売り） Doble-sided Tape (not included) 両面テープ （別売り） M3x6mm Button Head Screw ボタンヘッドスクリュー T055 SMJ1025 T055 Non-Slip Rubber Tape (25x100x0.5mm) Alu Battery Holder Set 滑り止めラバーテープ アルミバッテリーホルダーセット M3x6mm Flat Head Screw フラットヘッドスクリュー...
  • Page 23 Lipo Battery (not included) リポバッテリー（別売り） Fibre Tape (not included) グラステープ（別売り） Body Clip ボディピン Body Clip ボディピン Wheel, Tire and Insert (not included) ホイール、タイヤ及びインサート（別売り） Alu Serrate Flanged Wheel Nut M4 アルミセレートフランジホイールナット...
  • Page 25 T048 T052 T006 T047 T070 SMJ1002 T071 T046 T045 T048 T016 T006 T045 T052 T048 T006 T063 T045 T048 BIG BORE SHORT SHOCK SET ビッグボアショートショックセット T082 T005 T073 T041 T037 T042 T042 T042 T038 T038 T042 T036 T040 T039 T035 T042 D.J.

  • Page 26: Pinion Gear

    ピニオンギヤ PINION GEAR 　...

  • Page 27: Set-Up Sheet

    CENTER POST SUSPENSION HOLDER DIFF. POSITION DOWN DOWN HOLDER HOLDER TOP DECK FLEX ECCENTRIC BUSHINGS SCREW USED SCREW NOT USED SHIMS UNDER TOP DECK BALANCE BALANCE BALANCE HOLDER HOLDER ECCENTRIC BUSHINGS OTHER COMMENTS MOTOR TIMING BATTERIES BODY WING INFINITY IF14 Ver.1.0...
  • Page 28 CENTER POST SUSPENSION HOLDER DIFF. POSITION DOWN DOWN HOLDER HOLDER TOP DECK FLEX ECCENTRIC BUSHINGS SCREW USED SCREW NOT USED SHIMS UNDER TOP DECK BALANCE BALANCE BALANCE HOLDER HOLDER ECCENTRIC BUSHINGS OTHER COMMENTS MOTOR TIMING BATTERIES BODY WING INFINITY IF14 Ver.1.0...

  • Page 29: Parts List

    PARTS LIST 品名 Part# Description フロントスプールプーリーセッ ト（38T） T001 FRONT SPOOL PULLEY SET (38T) リアデフケース（38T） T002 REAR DIFF CASE (38T) デフギヤセッ ト T003 DIFF GEAR SET ベアリングホルダー & マウントセッ ト T004 BEARING HOLDER MOUNT SET C キャップ 3.5mm（8 個） T005 C CAP 3.5mm (8pcs) ショックボールジョイントセッ...

  • Page 30: Option Parts

    PARTS LIST 品名 Part# Description アルミスタビホルダー（ブラック） T058 ALU ANTI-ROLL BAR HOLDER (Black) スタビライザーストッパー（アルミ / ブラック） T059 ANTI-ROLL BAR STOPPER (ALU/Black) フロントスタビライザーセッ ト (1.2/1.3/1.4/1.5mm) T060 ANTI-ROLL BAR FRONT SET (1.2/1.3/1.4/1.5mm) リアスタビライザーセッ ト (1.1/1.2/1.3/1.4/1.5mm) T061 ANTI-ROLL BAR REAR SET (1.1/1.2/1.3/1.4/1.5mm) ギヤデフセッ ト（38T） T062 GEAR DIFF SET (38T) ビッグボアショートショックセッ...
  • Page 32 Creation Model Ltd. 4-21-6 Sumiyoshi, Naka-ku, Hamamatsu-shi, Shizuoka-ken, 430-0906, Japan 株式会社クリエーションモデル 〒 430-0906 静岡県浜松市中区住吉 4-21-6 Email: info@infinity-rcshop.jp 9922-002...
