Creation Model Infinity IF15 Instruction Manual

Hide thumbs

Advertisement

Available languages

Available languages

Quick Links

Download this manual
INSTRUCTION MANUAL
INSTRUCTION MANUAL

Advertisement

loading
Need help?

Need help?

Do you have a question about the Infinity IF15 and is the answer not in the manual?

Questions and answers

Related Manuals for Creation Model Infinity IF15

Summary of Contents for Creation Model Infinity IF15

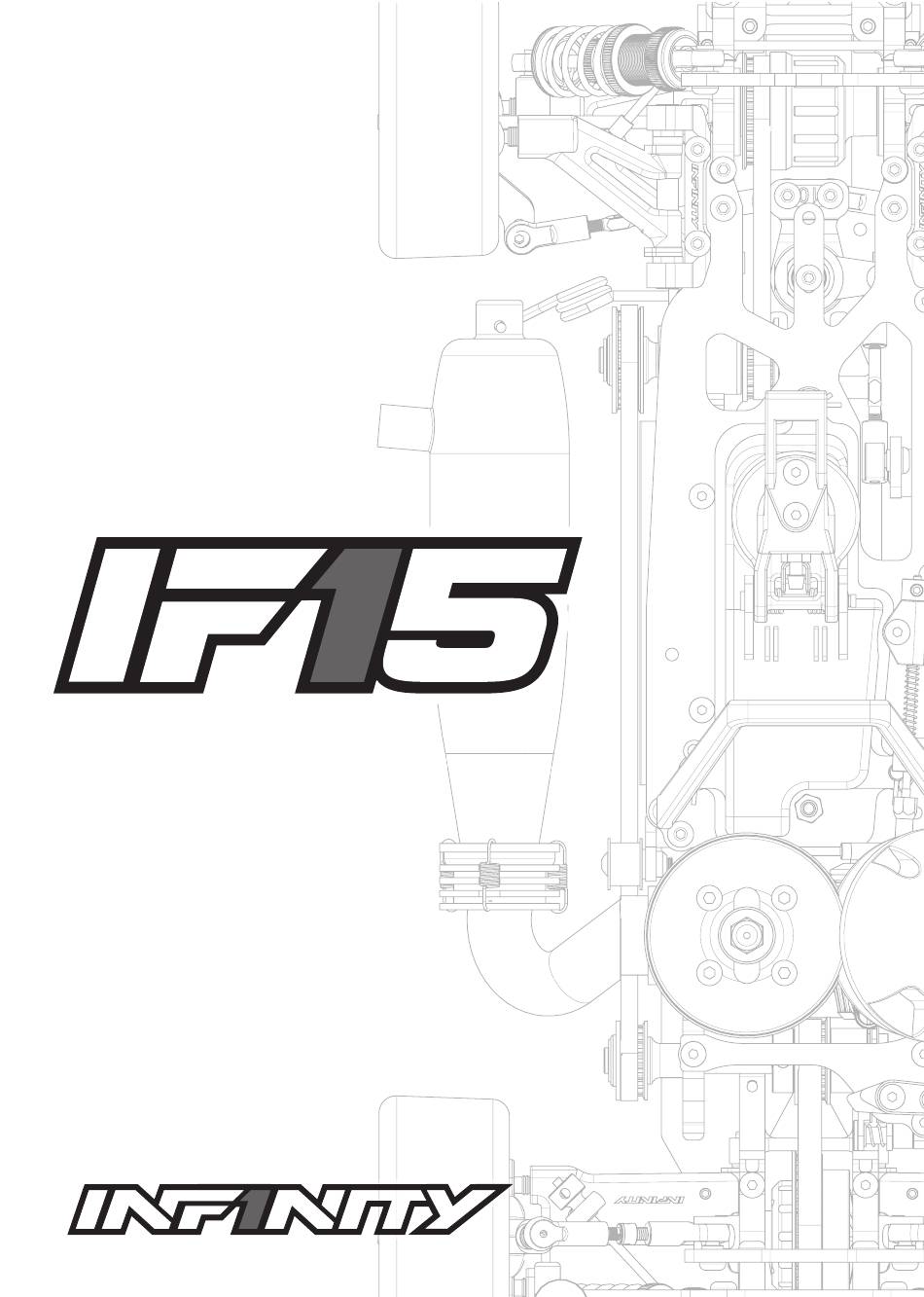

  • Page 1 INSTRUCTION MANUAL INSTRUCTION MANUAL...

  • Page 2: Safety Precautions

    安全のための注意事項 SAFETY PRECAUTIONS 組み立て、走行の前に必ずお読みください。 Please read carefully before assembling and operating your model. • This Product is a fully functional radio control model.It is not a • この商品は本格的な無線操縦模型です。玩具ではありません。 toy. • この商品を楽しむために走行前の組み立てや、走行後のメンテ • To enjoythis modelto it’s fullest ,complete assembly ナンス、オプションパーツへの交換などを行います。 properly,perform maintenance and add optional upgrades as desired.
  • Page 3 キットの他に必要なもの ネジの種類 ITEM REQUIRED FOR OPERATION TYEPE OF SCREW 1. 2 チャンネル 2 サーボ（ロープロサーボ） 1. 2ch with 2 servo radio set 2. 送信機用バッテリー 2. Battery for transmitter Button Head Screw 3. 受信機用バッテリー（リポ / リフェバッテリー） 3. Battery for reciver (30mmx85mmx17mm) ボタンヘッド スクリュー 4. 12 クラス後方排気エンジン...
  • Page 4 BAG A G022 Front Diff Case Set フロントデフケースセッ ト Expand the O-ring and put it into the groove of T076 the Diff Case. Be careful not to cut the O-ring. M2.6×8mm Flat Head Screw Oリングを広げながらデフケースの溝にはめます。 フラッ トヘッ ドスクリュー 切れやすいので注意。 G021 Front Diff Case O-Ring フロントデフケースOリング...
  • Page 5 BAG B G030 Diff Gaer Set(Metal) デフギヤセッ ト （メタル） ×4 G031 M2.6×10mm Flat Head Screw G032 Rear Diff Joint G029 フラッ トヘッ ドスクリュー リアデフジョイント G024 Rear Diff Case Set リアデフケースセッ ト R0109 ×2 G032 G032 G024 Gear Diff Shim L G032 ギヤデフシムL G032...
  • Page 6 BAG C E-Clip 5mm Eクリ ップ G019-19 19TPulley Set 19Tプーリーセッ ト G019-19 G051 Middle Shaft Set ×2 ミドルシャフトセッ ト E-Clip 5mm Eクリ ップ CN-A004-06 T074 G101 ×2 G004 T074 Bearing Collor Set Pin 2×12mm ベアリングカラーセッ ト ピン G052 Middle Shaft Mount ミドルシャフトマウント...
  • Page 7 BAG D Assemble both L&R. 左右作る。 23.5mm 23.5mm ×2 G054 Stabilizer Joint Set スタビジョイントセッ ト G005 Ball End 4.0mm G006 ボールエンド Front Lower Arm Set フロントロアアームセッ ト ×2 G054 Stabilizer Joint Set スタビジョイントセッ ト G006 ×2 M3×10mm Set Screw セッ トスクリュー M3×10mm Set Screw G054 セッ...
  • Page 8 ×2 M4×8mm　Set Screw セッ トスクリュー Assemble both L&R. 左右作る。 ×2 1.5mm 1.5mm M3×10mm Button Head Screw ボタンヘッ ドスクリュー M4×8mm Set Screw セッ トスクリュー G056 Front Lower Bulk フロントロアバルク G002 Front Bumper Set フロントバンパーセッ ト M3×10mm Button Head Screw ボタンヘッ ドスクリュー ×4 M3×8mmFlat Head Screw フラッ...
  • Page 9 ×2 M3×8mm Button Head Screw ボタンヘッ ドスクリュー G004 M3×8mm Button Head Screw ボタンヘッ ドスクリュー Bearing Collor Set G055 ベアリングカラーセッ ト G055 Front Upper Bulk G103 フロントアッパーバルク ×2 G103 Ball Bearing 10×15×4mm ボールベアリング Front Diff Assy Front Diff Assy フロントデフAssy フロントデフAssy G103 LOOSEN TIGHTEN...
  • Page 10 BAG E G082 Servo Saver Pipe サーボセイバーパイプ G081 Servo Saver A サーボセイバーA （アルミ） G012 Servo Parts Set A サーボパーツセッ トＡ R0079 Servo Saver Spring サーボセイバースプリング R0078 Servo Saver Nut O-Ring Set サーボセイバーナッ トOリングセッ ト R0078 G005 Ball End Set ボールエンドセッ ト ×2 G090 Steering Rod 42mm...
  • Page 11 R0204 ×1 M3×8mm Button Head Screw ボタンヘッ ドスクリュー ×4 R0204 Ball Bearing 5×8×2.5mm R0204 ボールベアリング R083 Servo Saver Shaft サーボセイバーシャフト M3×8mm Button Head Screw ボタンヘッ ドスクリュー Use the front-side hole. 前側の穴を使用する。 ×2 R0089 M3×6mm Flat Head Screw Belt Tensioner Roller Set フラッ...
  • Page 12 G011 Center Bulk Set ×2 センターバルクセッ ト M3×8mmFlat Head Screw フラッ トヘッ ドスクリュー M3×8mmFlat Head Screw フラッ トヘッ ドスクリュー BAG F Put the Radio Plate into the groove of the rubber bush. G036 ゴムブッシュの溝にラジオプレートをはめ込 みます。 Radio Plate Set ラジオプレートセッ ト G036 ×3 G013...
  • Page 13 M3×14mm Button Head Screw ×4 ボタンヘッ ドスクリュー M3×14mm Button Head Screw ボタンヘッ ドスクリュー G012 Servo Parts Set A サーボパーツセッ トＡ G012 G012 G012 Servo (Not incld.) サーボ （別売） 22.5mm 22.5mm G012 G012 Adjust the number of G012 with the height not exceeding 22.5mm.
  • Page 14 M3×12mm Button Head Screw Servo (Not incld.) ボタンヘッ ドスクリュー サーボ （別売） G013 Servo Parts Set B ×5 サーボパーツセッ トＢ M3×10mm Button Head Screw ボタンヘッ ドスクリュー G012 Servo Parts Set A サーボパーツセッ トＡ ×2 M3×10mm Button Head Screw ボタンヘッ ドスクリュー M3×12mm Button Head Screw ボタンヘッ...
  • Page 15 M3×6mm Flat Head Screw フラッ トヘッ ドスクリュー ×2 M3×6mm Flat Head Screw フラッ トヘッ ドスクリュー ×1 M3×6mm Button Head Screw ボタンヘッ ドスクリュー If you are not going to use AMB Transponder, do not attach G012. G012 AMBトランスポンダーを使用しない場合はG012を取り Servo Parts Set A 付けません。...
  • Page 16 ×2 M3×5mm Set Screw セッ トスクリュー Assemble both L&R. 左右作る。 ×2 G010 G010 G010 G010 1.1mm 1.2mm G088 1.0mm 0.9mm Front Upper Sus Shaft 3×43mm フロントアッパーサスシャフト Use Caster Clips between 0.9mm and 1.2mm to eliminate looseness of Suspension Arms. 0.9mm～1.2ｍｍのキャスタークリ ップを使用してサスアームのクリアランスを 調整します。...
  • Page 17 M3×8mm Button Head Screw M3×8mm Button Head Screw ×1 ボタンヘッ ドスクリュー ボタンヘッ ドスクリュー M3×6mm Flat Head Screw フラッ トヘッ ドスクリュー M3×6mm Button Head Screw ×2 ボタンヘッ ドスクリュー M3×6mm Button Head Screw ボタンヘッ ドスクリュー ×3 M3×8mm Button Head Screw ボタンヘッ ドスクリュー M3×6mm Flat Head Screw フラッ...
  • Page 18 G099 BAG H Ball Bearing 4×7×2.5mm ボールベアリング G001 Sas Bushing Set サスブッシュセッ ト ×2 G086-2.0 G099 FRONT STABILIZER BAR 2.0mm Ball Bearing 4×7×2.5mm フロントスタビライザー ボールベアリング G001 G099 ×2 M3×3mm Set Screw セッ トスクリュー M3×3mm Set Screw セッ トスクリュー G085 FRONT STABILIZER STOPPER φ2.2 (2pcs) フロントスタビストッパー...
  • Page 19 ×4 G062 UNIVERSAL JOINT R0109 ユニバーサルジョイント Graphite Grease Pin 2×10mm (Not incld.) グラファイ トグリス ピン （別売） G060 FRONT UNIVERSAL SHAFT 48mm フロントユニバーサルシャフト　 G061 FRONT WHEEL SHAFT フロントホイールシャフト　 ×4 R0109 Pin 2×10mm ピン G103 Ball Bearing 10×15×4mm Assemble both L&R. ボールベアリング 左右作る。...
  • Page 20 BAG I M3×8mm Set Screw セッ トスクリュー Assemble both L&R. ×10 左右作る。 G108 M3×10mm Set Screw M2×5mm Button Head Screw セッ トスクリュー ボタンヘッ ドスクリュー ×2 G007 Rear Lower Arm Set M3×8mm Set Screw リアロアアームセッ ト セッ トスクリュー ×2 M3×10mm Set Screw セッ...
  • Page 21 ×4 M3×8mmFlat Head Screw フラッ トヘッ ドスクリュー ×1 G099 Ball Bearing 4×7×2.5mm ボールベアリング G099 M3×8mmFlat Head Screw フラッ トヘッ ドスクリュー M3×10mm Flat Head Screw M3×8mmFlat Head Screw ×3 フラッ トヘッ ドスクリュー フラッ トヘッ ドスクリュー G042-R G033 2 Speed Bulk R 2Speed Upper Plate M3×8mmFlat Head Screw 2スピードバルクR...
  • Page 22 ×4 M3×10mm Flat Head Screw フラッ トヘッ ドスクリュー M3×10mm Flat Head Screw フラッ トヘッ ドスクリュー BAG J M4×4mm Set Screw セッ トスクリュー G045 Brake Pulley Adapter Set ×2 ブレーキプーリーアダプターセッ ト M4×4mm Set Screw G019-20 セッ トスクリュー 20T Pulley Set 20Tプーリーセッ ト M4×4mm Set Screw セッ...
  • Page 23 ×1 E-Clip　5mm Eクリ ップ ×1 T074 Pin 2×12mm ピン G044 2 Speed Shaft Set ２スピードシャフトセッ ト G019-18 18T Pulley Set 18Tプーリーセッ ト E-Clip 5mm Eクリ ップ T074 Tighten 2.6mm x 12mm screw to align the tip of the screw with the notched ×2 surface of G013.
  • Page 24 BAG K ×1 E-Clip 5mm Eクリ ップ E-Clip 5mm Eクリ ップ G084 G084 T008 T008 ×2 G091 G091 G091 Turnbuckle 3×20mm G084 ターンバックル T008 Ball Joint 4.9mm Set T008 ボールジョイントセッ ト ×4 G084 G084 Ball Nut 4.9mm ボールナッ ト 10mm ×4 M3×6mm Button Head Screw M3×6mm Button Head Screw...
  • Page 25 To use A-arm for Rear Upper Arm リアアッパーアームをAアームにする場合 G111 Rear A-arm Set M3 Nylon Nut (Not incld.) リアAアームセッ ト （別売） ナイロンナッ ト T008 G084 G091 G010 T008 Ball Joint 4.9mm Set 4.9mmボールジョイントセッ ト G010 Upper Arm Set アッパーアームセッ ト G091 Turnbuckle 3×20mm 10mm ターンバックル...
  • Page 26 M3×3mm Set Screw セッ トスクリュー ×4 G001 M3×3mm Set Screw Sas Bushing Set M3×3mm Set Screw セッ トスクリュー サスブッシュセッ ト セッ トスクリュー G099 ×2 M3×3mm Set Screw セッ トスクリュー G096 G099 Rear Stabilizer Stopper (2pcs) Ball Bearing 4×7×2.5mm リアスタビストッパー （2個） ボールベアリング...
  • Page 27 BAG L M3×8mm Flat Head Screw フラッ トヘッ ドスクリュー M3×8mm Button Head Screw G003 ボタンヘッ ドスクリュー G002 Body Mount Set ボディマウントセッ ト Front Bumper Set フロントバンパーセッ ト ×7 G003 M3×8mmFlat Head Screw フラッ トヘッ ドスクリュー ×2 G002 M3×10mmFlat Head Screw G002 フラッ...
  • Page 28 BAG M 12 Engine (Not incld.) 12 エンジン （別売） ×1 G070 Tapered Collar Set テーパーコレッ トセッ ト G070 G068 Flywheel フライホイール R0149B Flywheel Nut フライホイールナッ ト G064 Clutch Disk クラッチディスク R0153 Clutch Spring Holder クラッチスプリングホルダー G065 0.3mm Clutch Bell G067 クラッチベル...
  • Page 29 M3×10mm Cap Screw キャップスクリュー ×4 M3×10mm Cap Screw キャップスクリュー ×4 G109 M3×8mm Flange Button Screw フランジ付ボタンスクリュー G050 Engine Mount Set エンジンマウントセッ ト Adjust gear backlash by moving G109 3×8mm Button Head Sclew position. ３×８mmスクリューの位置を調整し、 ギヤの バックラッシュを合わせます。 ×1 M4×4mm Set Screw セッ...
  • Page 30 このデータを合体させてください。 R8032G R8032G Fuel Tube(Grey) Fuel Tube(Grey) 燃料チューブ （グレー） 燃料チューブ （グレー） G005 ×3 M3×3mm Set Screw Ball End Set セッ トスクリュー ボールエンドセッ ト M3×3mm Set Screw R0165/G098 セッ トスクリュー 2mm Stopper 2mmストッパー Cut it. G098 カットする。 Linkegi Set リンケージセッ ト ×3 G098 M3×8mmFlat Head Screw...
  • Page 31 BAG N R0130 SHOCK CAP SHOCK CAP ショックキャップ Nylon Nut M2.6 ナイロンナッ ト G018 G018 FRONT REAR 。 フロント リア フロント Long Short 2.6mm Washer 長い 短い R0137 SHOCK SHAFT 30mm SHOCK SHAFT 30mm ショックシャフト R0143 SHOCK PISTON (φ1.1x2HOLE） SHOCK PISTON (φ1.1x2HOLE） R0141 ショックピストン...
  • Page 32 M3×6mm Button Head Screw ボタンヘッ ドスクリュー ×4 M3×6mm Button Head Screw ボタンヘッ ドスクリュー R0057 Flange Ball 5.8mm(Aluminum) 座付きボール INITIAL POSITION M3×6mm Button Head Screw 初期位置 ボタンヘッ ドスクリュー R0057 Flange Ball 5.8mm(Aluminum) 座付きボール...
  • Page 33 Air Cleaner (Not incld.) エアクリーナー （別売） Rear Tire (Not incld.) リアタイヤ （別売） Alu Serrate Flanged Wheel Nut M4 アルミセレーテッ ドフランジホイールナッ ト Alu Serrate Flanged Wheel Nut M4 アルミセレーテッ ドフランジホイールナッ ト Front Tire (Not incld.) フロントタイヤ （別売）...

  • Page 34: Set-Up Sheet

    WHEEL PLATE FRONT REAR 10mm REAR 11mm BODY BODY SETTING BODY POSITION TOTAL CAR WEIGHT 2 2 3 3 4 4 5 5 6 6 7 7 grams COMMENTS BODY MOUNT FRONT BUMPER PLATE SCREW STANDARD CARBON INFINITY IF15 Ver.1.0...
  • Page 35 WHEEL PLATE FRONT REAR 10mm REAR 11mm BODY BODY SETTING BODY POSITION TOTAL CAR WEIGHT 2 2 3 3 4 4 5 5 6 6 7 7 grams COMMENTS BODY MOUNT FRONT BUMPER PLATE SCREW STANDARD CARBON INFINITY IF15 Ver.1.0...
  • Page 36 G026 R0109 R0109 G031 G023 G029 G022 G023 G027 Rear Diff Set G020 Front Diff Set G032 G032 G030 T003 G025 G025 G032 G024 G023 G027 G028 G030 G022 G029 R0109 R0109 G030 T003 G032 G027 G023 G024 G026 G031 G023 G032 Front Shock...
  • Page 37 G016-59 G040 G017-54 G102 G041 G015 G098/R0165 G015 G046 G043 G044 G015 G033 G101 G004 G100 G048 G049 R0204 G042-R G047 G048 G082 G011 R0089 G099 R0204 G081 G084 G019-20 R0089 G011 R0204 R0225-03G G012 G012 G042-L G039 R0079 G004 G084 G045 G101...
  • Page 38 G003 G037 G003 G001 G099 G096 R0066 G097-2.0 G099 G001 R075-R G077 R0066 G038 G004 G103 R076 G095 T008 G091 T008 G074 G103 G005 G004 G001 G075-L R0057 G007 G010 G089 G073 G001 G084 T080 G054 G078 G009 G007 G103 G103 G079 G001...

  • Page 39: Parts List

    PARTS LIST 品名 Part# Description サスブッシュセット G001 SUSPENSION BUSHING SET フロントバンパーセット G002 FRONT BUMPER SET ボディマウントセット G003 BODY MOUNT SET ベアリングカラーセット G004 BEARING COLLAR SET ボールエンドセット G005 BALL END SET フロントロアアームセット G006 FRONT LOWER ARM SET リアロアアームセット G007 REAR LOWER ARM SET フロントナックル...
  • Page 40 品名 Part# Description 2 スピードバルク R G042-R 2 SPEED BULK -R 2 スピードバルク L G042-L 2 SPEED BULK -L 2 スピードアダプター G043 2 SPEED ADAPTER 2 スピードシャフトセット G044 2 SPEED SHAFT SET ブレーキプーリーアダプターセット G045 BRAKE PULLEY ADAPTER SET ブレーキアーム G046 BRAKE ARM ブレーキディスク...
  • Page 41 品名 Part# Description フロントスタビストッパー φ 2.2 （2 個） G085 FRONT STABILIZER STOPPER φ2.2 (2pcs) フロントスタビライザー 2.0mm G086-2.0 FRONT STABILIZER BAR 2.0mm フロントロアサスシャフト 3x62.5mm G087 FRONT LOWER SUSPENSION SHAFT 3x62.5mm フロントアッパーサスシャフト 3x43mm G088 FRONT UPPER SUSPENSION SHAFT 3x43mm リアロアサスシャフト 3x52.5mm G089 REAR LOWER SUSPENSION SHAFT 3x52.5mm ステアリングロッド 42mm G090 STEERING ROD 42mm...

  • Page 42: Option Parts

    品名 Part# Description ショックピストン 2 穴 1.1 φ 2 個 R0143 SHOCK PISTON (φ1.1x2HOLE) 2pcs フライホイールナット R0149B FLYWHEEL NUT クラッチスプリングホルダー R0153 CLUTCH SPRING HOLDER クラッチスプリングナット R0154 CLUTCH SPRING NUT クラッチベル ガイド ( スペーサー付き 0.1 0.3) R0157 CLUTCH BELL GUIDE (W/ SPACER 0.1 0.3) 2mm ストッパー 3 個 R0165 2mm STOPPER 3pcs ベアリング 5x8x2.5 2 個...
  • Page 44 Creation Model Ltd. 3-23-15 Kamijima, Naka-ku, Hamamatsu-shi, Shizuoka-ken, 433-8122 Japan 株式会社クリエーションモデル 〒 433-8122 静岡県浜松市中区上島 3-23-15 Email: info@infinity-rcshop.jp 9960-001...
