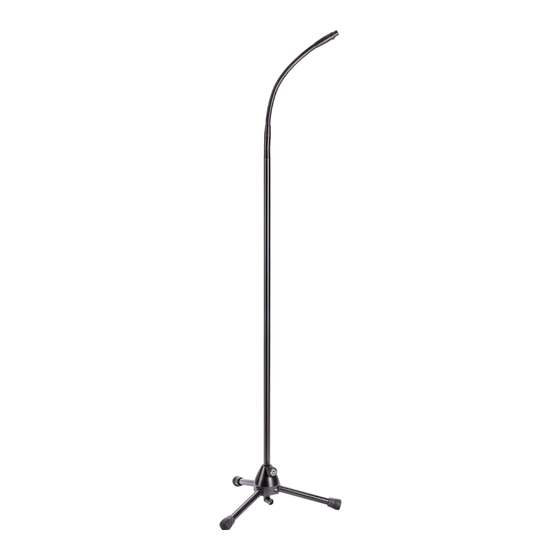

Xlr microphone stand with gooseneck

Advertisement

Available languages

Available languages

27500 XLR-Mikrofonstativ
27500
mit Schwanenhals
Nutzungsinformation
Bestimmungsgemäße Verwendung
Das XLR-Mikrofonstativ mit Schwanenhals dient zum Halten von Mikrofonen. Durch die verkabel-
ten 3-poligen XLR-Anschlüsse können Mikrofone direkt mit dem Stativ verbunden werden. Durch
den Winkelstecker am unteren Ende des Statives ist ein einfaches Verkabeln bzw. Anbringen
eines Funksystems möglich. Die schweren und kurzen Füße ermöglichen einen sicheren Stand
bei geringem Platzbedarf. Für den Transport oder zum Lagern können die Füße eingeklappt wer-
den.
Vorhersehbare Fehlanwendung
Während der Verwendung darf die Klemmschraube nicht geöffnet werden.
Allgemeines
u Das Mikrofonstativ muss auf einen ebenen und tragfähigen Untergrund aufgestellt werden.
u Das Stativ vor Witterungseinflüsse, Schmutz und Feuchtigkeit schützen. Das Stativ ist nicht für
u
den dauerhaften Betrieb im Außenbereich ausgelegt.
u Durch Umfallen des Mikrofonstatives können Personen oder Sachschäden entstehen.
u Durch die Verstellmöglichkeit besteht Quetschgefahr zwischen den Bauteilen.
u Der Nutzer muss körperlich und fachlich geeignet sein.
u Die Nutzungsinformation ist Bestandteil des Artikels und ist für dessen Lebensdauer
u
aufzubewahren bzw. an jeden nachfolgenden Besitzer oder Benutzer weiterzugeben.
Gewährleistung
Keine Gewährleistung wird übernommen für Schäden, die entstanden sind durch:
u Nichtbeachtung der Nutzungsinformation und der Allgemeinen Sicherheits- und
u
Montagehinweise.
u Ungeeignete oder nicht bestimmungsgemäße Anwendung.
u Fehlerhafte Installation bzw. Inbetriebnahme durch den Käufer oder Dritte.
u Natürliche Abnutzung.
u Nachlässiger Umgang.
u Unsachgemäße Änderungen bzw. Instandsetzungsarbeiten durch Käufer oder Dritte.
u Einwirkung von Teilen fremder Herkunft.
u Verwendung von nicht originalen Ersatzteilen.
Veränderungen, An- und Umbauten, welche die Sicherheit beeinträchtigen können, sind ohne
Genehmigung des Herstellers untersagt.

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the 27500 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Summary of Contents for Konig & Meyer 27500

  • Page 1 27500 XLR-Mikrofonstativ 27500 mit Schwanenhals Nutzungsinformation Bestimmungsgemäße Verwendung Das XLR-Mikrofonstativ mit Schwanenhals dient zum Halten von Mikrofonen. Durch die verkabel- ten 3-poligen XLR-Anschlüsse können Mikrofone direkt mit dem Stativ verbunden werden. Durch den Winkelstecker am unteren Ende des Statives ist ein einfaches Verkabeln bzw. Anbringen eines Funksystems möglich.
  • Page 2: Technische Daten

    Technische Daten Füße, Grundrohr, Gewindebolzen: Stahl, pulverbeschichtet schwarz. Vierkantmutter, Zylinderkopfschraube, Rändelschraube: Stahl, verzinkt. Schwanenhals Spirale: Stahl, schwarz lackiert. Schwanenhals Mantel: Aluminium, schwarz lackiert. Material Parkettschoner, Führungsbuchse, Druckstück, Rändelschraube, Transport- clip, Distanzring, Tülle, Stabilisierungshülse: Kunststoff, schwarz. Sockel, Gehäuse: Druckguss Kabel: Kupferlitze, verzinnt in PVC-Mantel Fußkreisdurchmeser: 440 mm Höhe:...
  • Page 3 3.) Schwanenhals montieren. Schwanenhals aus den Transportclips entnehmen. Transportclips vollständig von Stativ/Schwanen- hals entfernen. Für einen erneuten Transport kön- nen die Transportclips wiederverwendet werden. Schwanenhals und Stativ mittels XLR-Anschlüsse verbinden 1. Beim Aufstecken auf die Pin-Positio- nen bzw. Führungsnase der XLR-Anschlüsse ach- ten.
  • Page 4 Sortieren Sie alle anderen Komponenten nach Materialbeschaffenheit und entsorgen Sie diese gemäß den örtlichen Bestimmungen. Kontaktinformation KÖNIG & MEYER GmbH & Co. KG Kiesweg 2 97877 Wertheim Telefon: 09342/8060 Telefax: 09342/806-150 E-Mail: contact@k-m.de Web: www.k-m.de 27500-000-55 Rev.05 03-80-981-00 4/24...
  • Page 5: Information For Use

    27500 XLR Microphone 27500 stand with gooseneck Information for use Intended use The XLR microphone stand with gooseneck is used to hold microphones. The wired three-pin XLR connectors allow microphones to be connected directly to the stand. The angled plug at the lower end of the stand makes it easy to hook up or attach a wireless system.
  • Page 6: Technical Data

    Technical data Foot, base tube, threaded bolt: steel, powder-coated, black. Square nut, cylinder head screw, knurled screw: steel, galvanized Gooseneck spiral: steel, painted black. Gooseneck sheath: aluminum, painted black. Material Parquet protector, guide bushing, pressure piece, knurled screw, transport clip, spacer ring, sleeve, stabilizer sleeve: plastic, black Base, housing: die-cast Cable: tinned stranded copper wire in PVC sheath Foot circle diameter:...
  • Page 7: Maintenance, Cleaning And Repair

    3.) Fit gooseneck. Remove gooseneck from the transport clips. Com- pletely remove the transport clips from the stand/ gooseneck. The transport clips can be reused for further transport. Connect gooseneck and stand using XLR connectors 1. When plugging in, pay attention to the pin positions and guide lugs of the XLR connectors.
  • Page 8: Storage, Disposal

    Sort all other components according to material composition and dispose of them according to local regulations. Contact information KÖNIG & MEYER GmbH & Co. KG Kiesweg 2 97877 Wertheim Germany Phone: +49 9342/8060 Fax: +49 9342/806-150 E-Mail: contact@k-m.de Web: www.k-m.de 27500-000-55 Rev.05 03-80-981-00 4/24...
