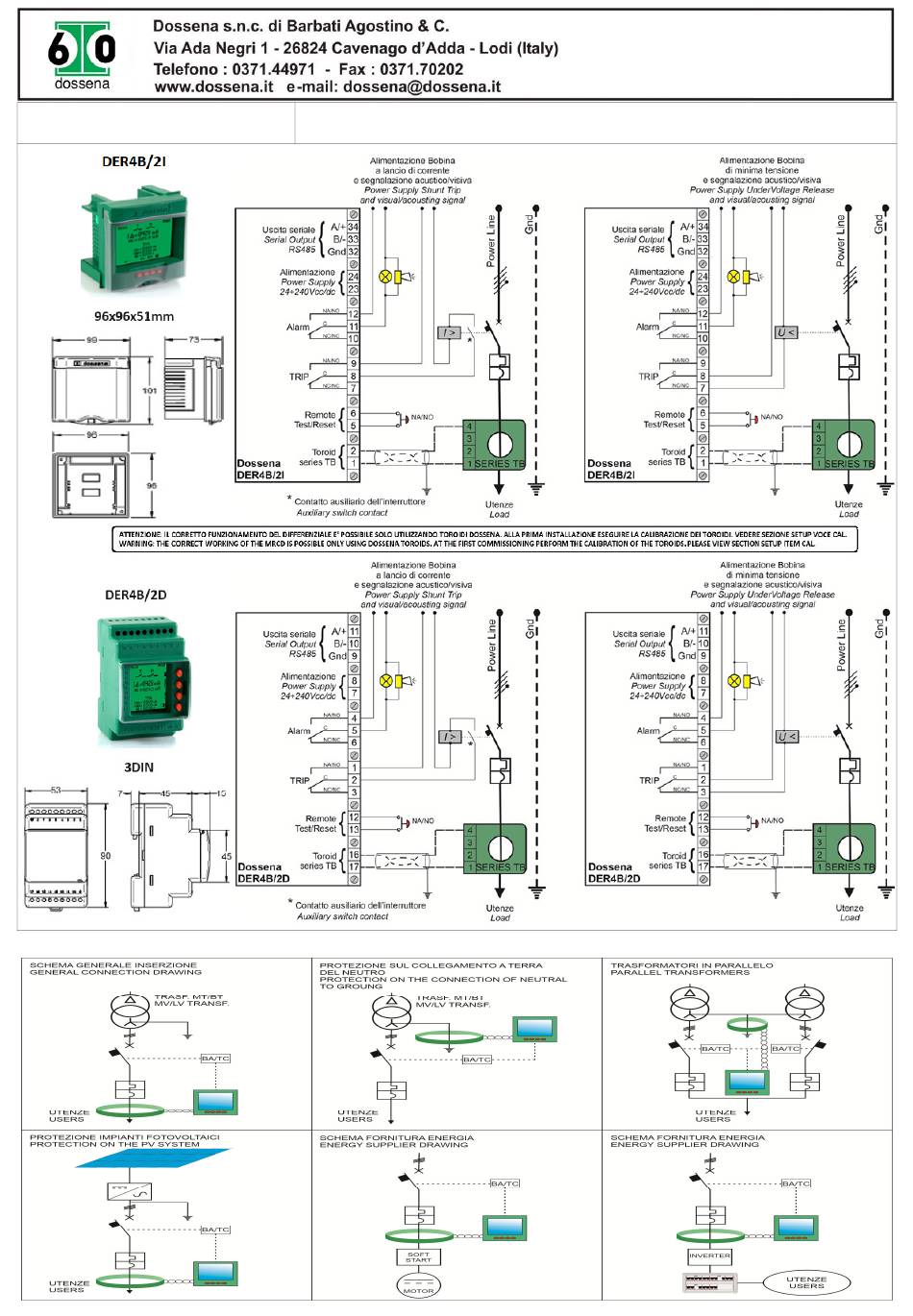

- Page 1 Codice Ordinazione/ Order Code: DER4B MU 1287 REV 1 9DER4B/2ICC – 9DER4B/2DCC – 9DER4B/2ICCRS485 – 9DER4B/2DCCRS485 ESEMPI APPLICATIVI / APPLICATION EXAMPLES...
-
Page 2: Caratteristiche Tecniche / Technical Characteristics
CAT II Consumo max/ Overvoltage category ≤ 4VA Max consumption Grado inquinamento Pollution degree Circuito controllato (in abbinamento a toroidi Dossena) / Monitored circuit (by using Dossena toroids) Tipo di MRCD/ Norme di riferimento/ IEC 60947-2 Type of MRCD Standards Un Tensione nominale/ <1000Vca/ac - <1500Vcc/dc... - Page 3 3) La sezione dei conduttori deve essere tale che la resistenza totale di ciascuna connessione DER4B ↔ trasduttore sia inferiore a 0,5Ω. 4) Ridurre al minimo la distanza dei collegamenti tra DER4B e toroide tenendoli il più lontano possibile da cavi di potenza; utilizzare cavo twistato e schermato con lo schermo isolato dai conduttori interni e connesso a terra in un solo punto (sezione cavo ≥0,5mm2)

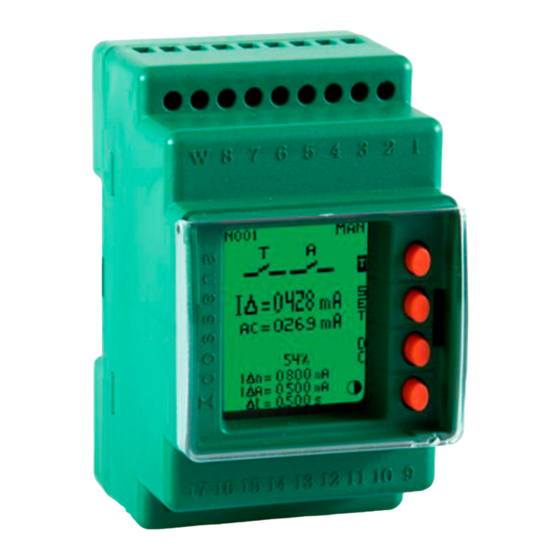

- Page 4 Introduction: The type B residual current device DER4B series, fully compliant with IEC 60947, can be used in LV DC networks, AC (TT, TN) or mixed currents. The series is recommended for the use with inverters, UPS, ev charging stations, frequency converters, photovoltaic systems, lifts, lathes, milling machines and so on, since these devices generate direct or mixed residual currents, which the type A residual current devices don't detect.
- Page 5 ALLARMI/ALARMS COLORE/ EVENTI/ EVENTS CAUSA/ CAUSE COLOR giallo fisso Il 2° relè cambia di stato. SUPERAMENTO SOGLIA ALLARME Incremento del valore di corrente I∆. La corrente di dispersione I∆ ha superato la soglia di allarme. yellow The 2 relay switches. ALARM THRESHOLD EXCEEDED: The increase of I∆...
