L'adattatore DUPLA può essere utilizzato solo in combinazione con le maschere TR 2002 CL2, TR 2002 CL3 e TR 2002 S
CL3 e con le cartucce ad attacco speciale serie 2000. Per l'uso e le limitazioni d'impiego riferirsi anche alle note
informative specifiche che accompagnano i dispositivi appena menzionati. I dispositivi filtranti possono essere utilizzati
solo in ambienti con una concentrazione di Ossigeno superiore al 17% in volume.
1. DESCRIZIONE
L'adattatore DUPLA (cod. 15790) deve essere utilizzato con i propri filtri ad attacco speciale, prodotti secondo EN
14387 ed EN 143 ed è utilizzabile solo in combinazione con le maschere TR 2002 CL2, TR 2002 CL3 e TR2002 S CL3
secondo EN 136. L'adattatore è composto da:
Corpo principale in plastica in cui sono ricavati il dentino di bloccaggio (1) e i due dentini di ancoraggio (3)
-
Due guarnizioni in gomma (2)
-
2. ISTRUZIONI PER L'USO
L'adattatore DUPLA deve essere collegato alla maschera prima di indossarla. Per come indossarla e per l'uso, fare
riferimento alle istruzioni specifiche (cod. 960100000).
2.1. Montaggio adattatore DUPLA sulla maschera
Tenere la maschera frontalmente e collegare l'adattatore al bocchettone della maschera, posizionando il dentino di
-
bloccaggio (1) in corrispondenza della tacca in alto a sinistra sul bocchettone.
Far penetrare i dentini di ancoraggio dell'adattatore (3) nelle apposite tacche sul bocchettone.
-
Ruotare in senso orario fino a quando il dentino (1) si blocca nella tacca corrispondente ricavata sul coperchietto
-
superiore del bocchettone.
2.2. Montaggio cartucce sull'adattatore
A maschera non indossata e sempre tenendo la maschera (con l'adattatore montato) frontalmente:
Porre la superficie di tenuta del filtro parallela alla superficie del raccordo dell'adattatore. Inserire i dentini sulla base
-
del filtro, nell'adattatore.
Ruotare i filtri nel senso indicato dalla freccia posta sopra l'adattatore. (Il filtro di destra in senso orario e il filtro di
-
sinistra in senso antiorario) fino a battuta.
2.3. Controllo di tenuta pneumatica
Prima d'entrare in un ambiente contaminato è buona norma controllare la tenuta del facciale sul viso.

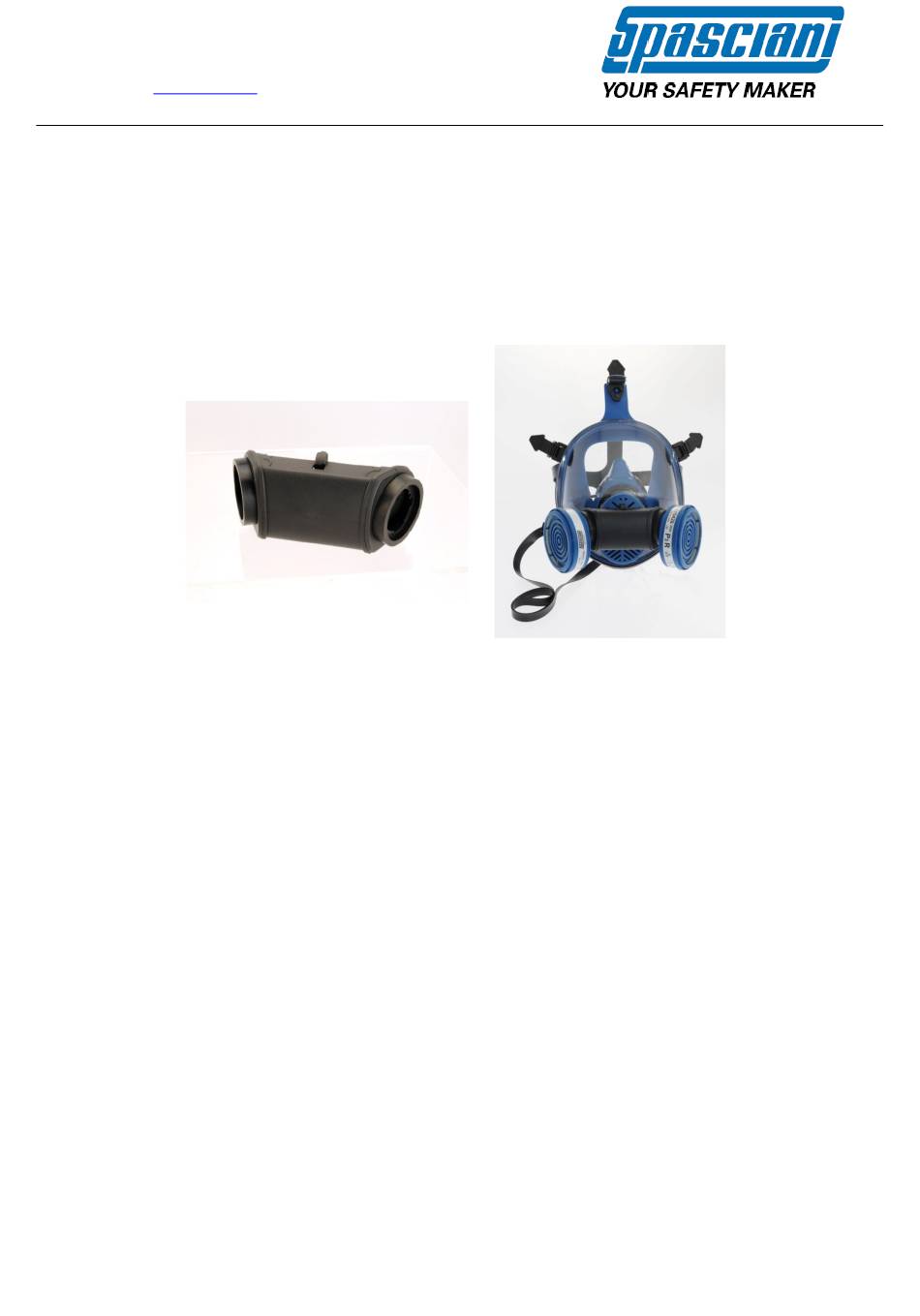

ADATTATORE DUPLA
DUPLA ADAPTER
ADAPTEUR DUPLA
ADAPTADOR DUPLA
DUPLA ADAPTÖR
cod. 157900000
P/N 157900000
Réf. 157900000
Ref. 157900000
P/N 157900000
IT AVVERTENZE
