23962186
Instrucciones de instalación
Cerradura multipunto LM9000
a
b
c
d
1

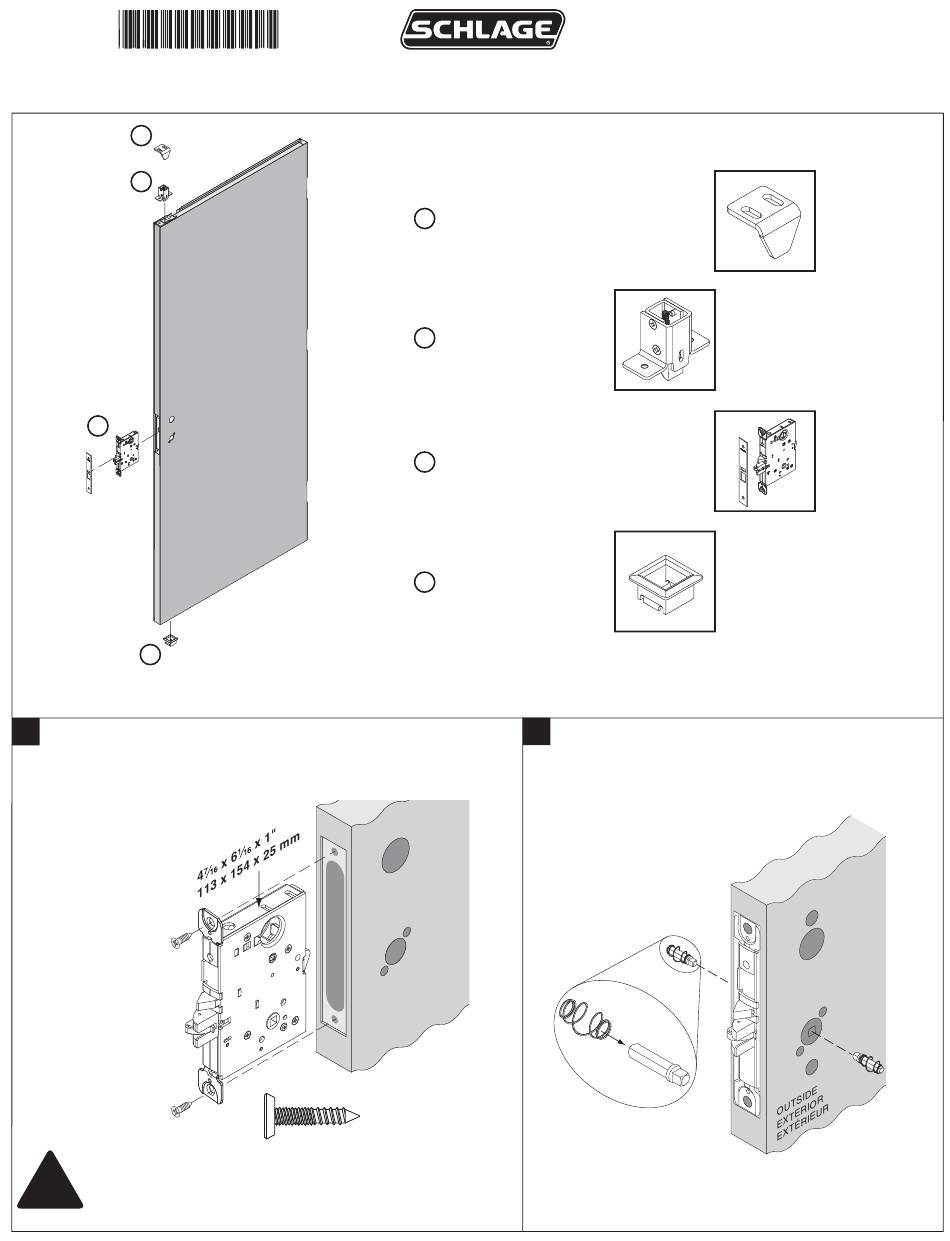

Hang Door and Install Mortise Case
Cuelgue la puerta e instale la cerradura embutida
Installer la porte et le boîtier à mortaiser
Fully tighten at
step 9
Apriete
completamente
en el paso 9
Serrer à fond à
l'étape 9
Note: See End of Instructions for Lock Handing Directions
Nota: Consulte el final de las instrucciones para obtener información
!
sobre las direcciones de apertura de la cerradura
Remarque: Voir la fin des instructions pour des directives sur
le sens de la serrure
Installation Instructions
LM9000 Series Multi-Point Lock
Button Release
a
Liberación de botón
Bouton de déverrouillage
Soffit Latch
b
Pestillo de sofito
Verrou de soffite
Lockcase and Armor Front
c
Cerradura y frente de blindaje
Boîtier et têtière filetée
Bottom Strike
d
Cerrojo inferior
Gâche inférieure
x2
Serrure multipoint LM9000
2
Install Spindles and Springs
Instale los husillos y los resortes
Installer l'axe de la poignée et la paillette
Notice d'installation
Advertisement
Related Manuals for Ingersoll-Rand SCHLAGE LM9000 Series
Summary of Contents for Ingersoll-Rand SCHLAGE LM9000 Series
- Page 1 23962186 Notice d'installation Instrucciones de instalación Installation Instructions Serrure multipoint LM9000 Cerradura multipunto LM9000 LM9000 Series Multi-Point Lock Button Release Liberación de botón Bouton de déverrouillage Soffit Latch Pestillo de sofito Verrou de soffite Lockcase and Armor Front Cerradura y frente de blindaje Boîtier et têtière filetée Bottom Strike Cerrojo inferior...
- Page 2 All functions Install Outside Cylinder (if Included) Instale el cilindro externo (si hubiere) IMPORTANT: If spacer is supplied, install now. Installer le cylindre extérieur (si inclus) IMPORTANTE: Si se incluye un espaciador, instálelo ahora. Use blocking ring Si l'entretoise est fournie, installer maintenant. with double cylinder Use el anillo de bloqueo Arrow in direction...
- Page 3 All functions Install Inside Cylinder/Thumbturn (If Included) Todas las funciones Instale el cilindro interno/cierre giratorio Toutes fonctions del pestillo (si hubiere) Installer le cylindre intérieur et Tighten cylinder mounting screw la barrette tournante (si incluse) if necessary Apretarlo tornillos de montaje del cilindro si necesaria Serrer les vis de montage du cylindre si nécessaire...
- Page 4 Mount Soffit Latch to Frame Adjust Bottom Bolt for Maximum Engagement Coloque el pestillo de sofito en el marco Apriete el perno inferior para reforzar el ajuste Ajuster le verrou inférieur afin d'obtenir Fixer le verrou de soffite au cadre un engagement maximal Door Handing Orientación de la puerta...
