46910.H10B
46910.H10B
Monitor LCD 10,1" backlight LED, formato video 16:10 risoluzione Full HD 1920x1080
pixel, ingressi video VGA, BNC (CVBS e AHD fino a 5Mpx) e HDMI, ingresso audio con
due altoparlanti da 3 W, 16,7 M colori, luminosità 350 cd/m², contrasto 1000:1, tempo di
risposta 5 ms, attacco vesa, alimentazione 12 Vdc 10 W (alimentatore incluso). Dimensioni:
260x230x130mm

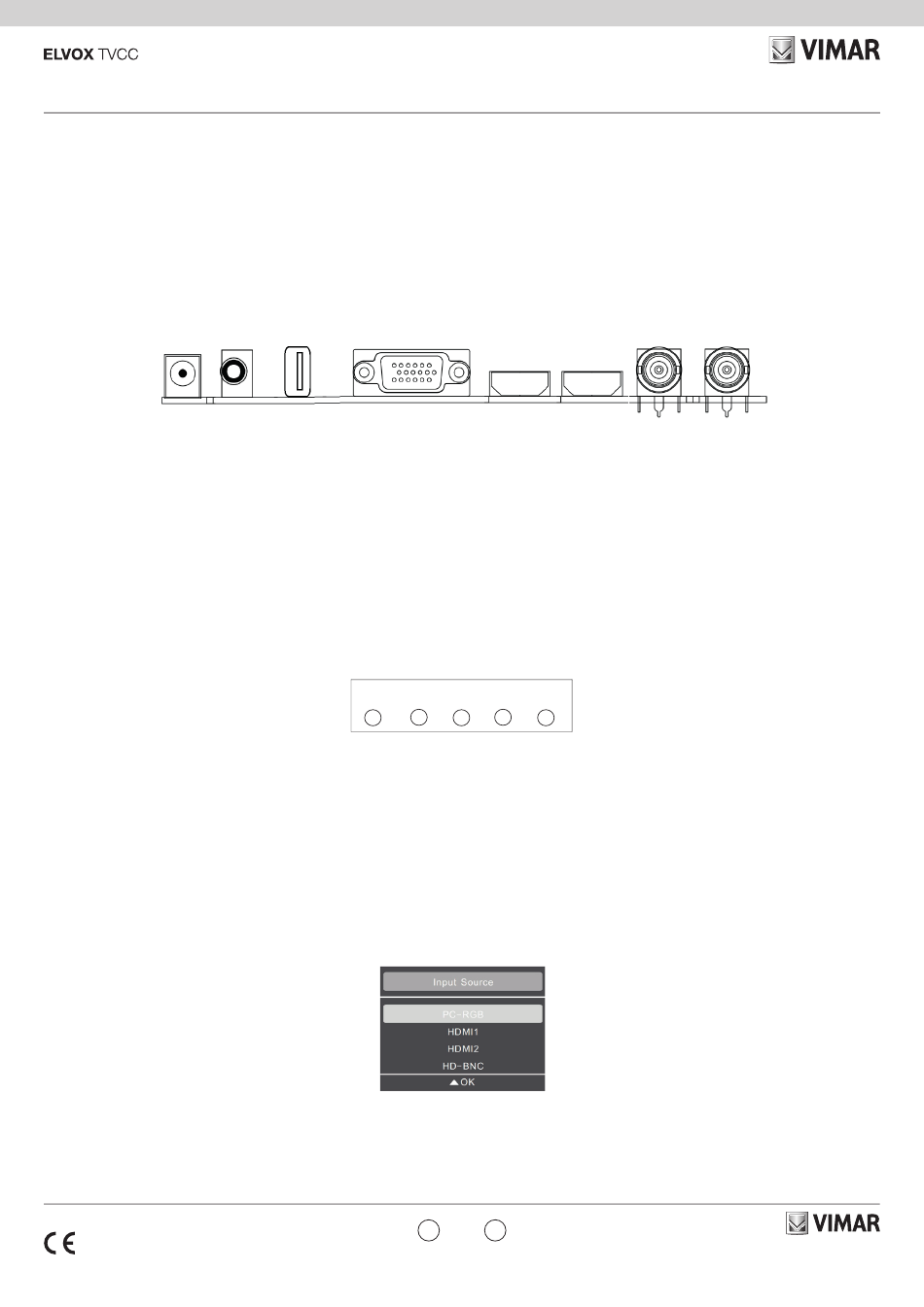

1. Collegamenti
Interfaccia posteriore
DC AUDIO IN
DC: usare esclusivamente l'alimentatore a 12V DC incluso con il monitor.
HDMI: (High-Definition Multimedia Interface, interfaccia multimediale ad alta definizione)
supporta video digitali e collegamenti audio.
VGA: cavo D-sub a 15 pin per connessione VGA standard.
Audio IN: collegamento con jack stereo da 3,5 mm per l'ingresso audio quando si usa il
connettore VGA/AV.
VIDEO/AV IN: collegamenti BNC compatibili con ingressi video compositi da apparecchi
quali telecamere o DVR.
VIDEO/AV OUT: uscita loop per segnali video compositi, collegamento a un secondo monitor.
USB: presa USB per aggiornamenti Firmware.
2. Disposizione comandi
MODE: consente di selezionare il tipo di segnale di ingresso: AV, HDMI, VGA.
MENU: consente di accedere al menu visualizzato sullo schermo (OSD, On Screen Display).
LEFT/RIGHT: comandi per alzare/abbassare il volume e navigare nell'OSD.
POWER: consente di accendere o spegnere il monitor.
3. Selezione della sorgente di ingresso
È possibile selezionare la sorgente di ingresso premendo il pulsante "MODE" sul pannello
anteriore.
- Premere il pulsante "LEFT" e "RIGHT" per selezionare la sorgente desiderata.
- Premere il pulsante "MENU" per confermare.
49401907A0 00 2307
USB VGA
LEFT RIGHT MODE
Source Menu -
IT
46910.H10B
10,1" backlight LED LCD monitor, 16:10 video size, Full HD 1920x1080 pixel resolution,
VGA, BNC (CVBS and AHD up to 5Mpx) and HDMI video inputs, audio input with two 3
W loudpseakers, 16,7 M colours, 350 cd/m² brightness, 1000:1 contrast, 5 ms lead time,
VESA standard support, supply voltage 12 Vdc 10 W (supply unit included). Dimensions:
260x230x130mm
1. Connections
Rear Interface
HDMI 1 HDMI 2 VIDEO IN
DC: Only use the 12V DC power supply included with the monitor.
HDMI: (High-Definition Multimedia Interface) Supports digital video and audio connections.
VGA: 15 pin D-sub cable for standard VGA connection.
Audio IN: 3.5 mm stereo jack connection for audio input when using VGA /AV connector.
VIDEO/AV IN: BNC connections supporting composite video inputs from equipment such
as Cameras or DVR's.
VIDEO/AV OUT: Composite video loop though output – connect a second monitor.
USB: USB socket to Firmware update.
2. Control layout
MENU POWER
+ Power
MODE: Selects input mode – AV,HDMI , VGA.
MENU: Access to the On Screen Display (OSD) menu.
LEFT/RIGHT: Volume controls up/down and navigation in the OSD.
POWER: Turns the monitor on or off.
3. Selecting input source
You can select input source by pressing "MODE" button on the front panel.
- Press the "LEFT" and "RIGHT" button to select the source you want.
- Press the "MENU" button to confirm.
EN
VIDEO OUT
