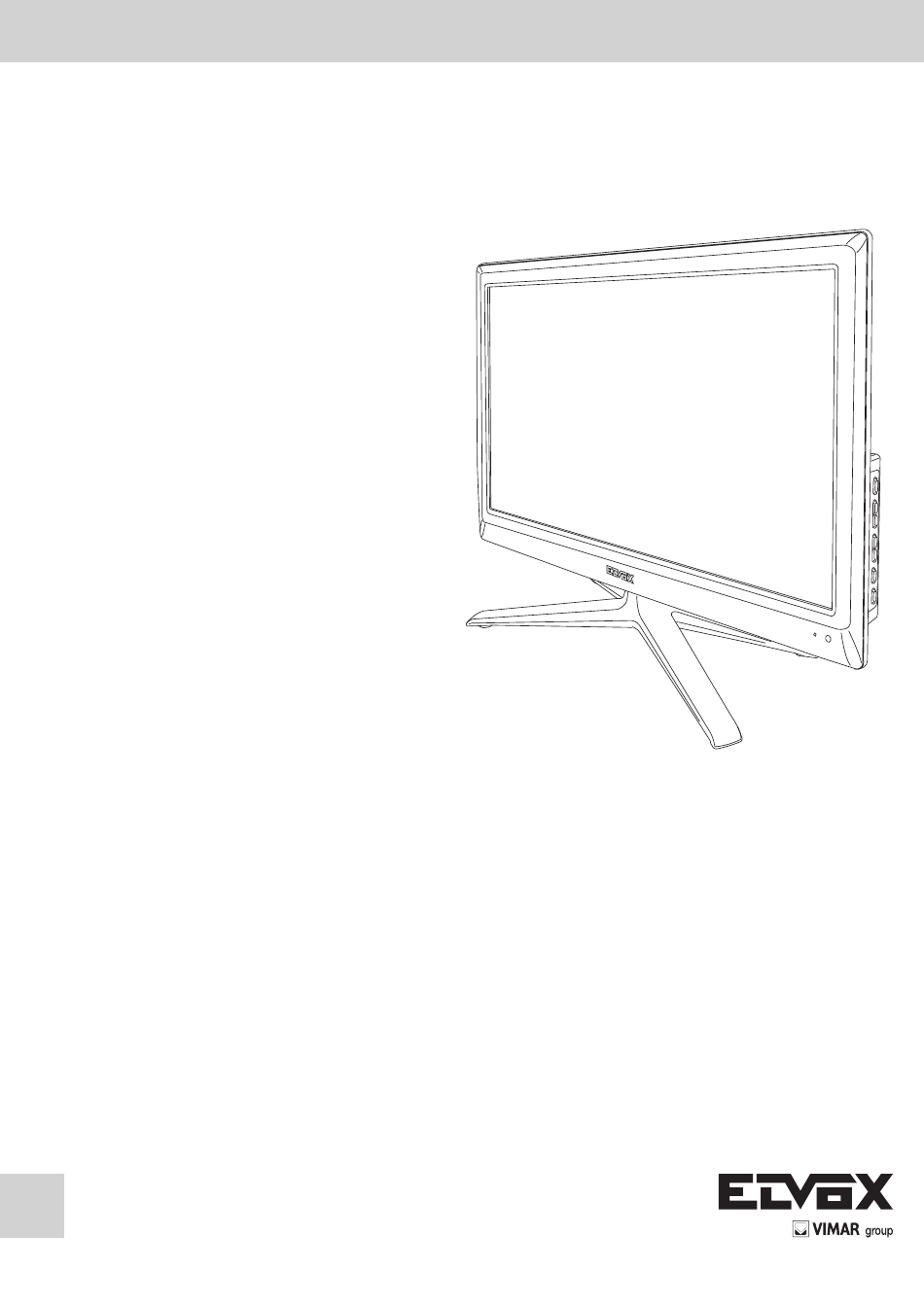

- Page 1 Manuale per il collegamento e l’uso Installation and operation manual 46910.H22 Monitor a led professionale HdMI-VGA-BNC Professional led monitor HdMI-VGA-BNC...
-
Page 2: Table Of Contents
INDICE Page 1. Introduzione ................................1 1.1 Precauzioni d’uso / materiale a corredo ........................1 1.2 Caratteristiche tecniche ..............................1 1.3 Controllo ..................................2 1.4 Connettori ...................................2 1.5 Telecomando ................................3 1.6 Collegamenti delle apparecchiature esterne ......................3 2. Nessuna sincronizzazione ............................4 3. Selezione dell’ingresso ............................4 4. -
Page 3: Introduzione
1. Introduzione 1.1 Precauzioni d’uso / materiale a corredo - Assicurarsi dell’integrità dell’apparecchio dopo averlo tolto dall’imballo. - Prima di effettuare qualsiasi operazione di pulizia o di manutenzione scollegare la rete di alimentazione elettrica. Non usare prodotti spray per la pulizia dell’apparecchio. - evitare di appoggiare su di esso oggetti contenenti liquidi;... -
Page 4: Controllo
1.3 Controllo - Pannello posteriore N° Nome Funzione POWeR Premere per accendere / spegnere il monitor SOURCE Premere per accedere al menù ingressi MENU Premere per aprire il menù di programmazione CH +/- In menù principale: premere per scorrere le voci relative a ogni icona In menù... -
Page 5: Telecomando
1.5 Telecomando Alimentazione Premere per accendere / spegnere il monitor Mute Premere per disattivare l’audio. Premere nuovamente o premere”◄ , ► “ per attivare l’audio Tasti di direzione Premere per aumentare / diminuire ◄ , ► o per selezionare ▲ ,▼ Menù... -
Page 6: Nessuna Sincronizzazione
Ingressi BNC e uscita BNC Ogni ingresso video composito (AV1 , AV2) è collegabile al segnale video proveniente da fonti quali telecamere TVCC, DVR, etc. Il monitor è dotato di 2 ingressi BNC selezionabili. Sull’uscita BNC compariranno le immagini dell’ultimo ingresso BNC selezionato. Collegare l’ingresso BNC del monitor. - Page 7 Menù immagine - Premere i tasti “VOL +/-” per selezionare il menù immagine. e “CH+/-” per selezionare la voce interessata: contrasto, lumi- nosità, saturazione, definizione, tinta, colore,primo piano (scala) e modalità di visione. - Quando si è soddisfatti della regolazione, premere “MENU” per tornare al menù principale. - Premere MENU per uscire dal menù.
- Page 8 Menù Funzione - Premere i tasti “VOL +/-” per selezionare il menù funzione e “CH+/-” per selezionare la voce interessata: NOISE REDUCTION (riduzione rumore) MPEG NR (riduzione rumore video su filmati mpeg), DLC, AlarmT (allarme tempe- ratura monitor). Il monitor è dotato di sensore di temperatura richiamabile da telecomando con tasto °C. - Quando si è...
- Page 9 TABLE OF CONTENTS Page 1. Introduction ................................8 1.1 User precautions / materials supplied .........................8 1.2 Technical characteristics .............................8 1.3 Control - Rear panel ...............................9 1.4 Connectors .................................9 1.5 Remote control: ................................10 1.6 Connection to external appliances ..........................10 2. Nessuna sincronizzazione .............................11 3.
-
Page 10: Introduction
1. Introduction 1.1 User precautions / materials supplied - Check that the appliance is in perfect condition when removing it from the packaging. - disconnect from the power supply before performing any cleaning or maintenance. do not use spray products to clean the appliance. -
Page 11: Control - Rear Panel
1.3 Control - Rear panel Name Function POWeR Press to switch the monitor on/off SOURCE Press to access the inputs menu MENU Press to open the programming menu CH +/- In main menu: press to scroll through the items for each icon In inputs menu: press to select the source VOl +/- Press to increase/decrease the audio volume. -
Page 12: Remote Control
1.5 Remote control Power supply Press to switch the monitor on/off Mute Press to disable the audio. Press again or press ”(◄ , ►)“ to enable the audio Direction keys Press to increase/decrease (◄ , ►) or to select (▲ ,▼) Menu Press to open the main menu or exit the current menu Inputs... -
Page 13: Nessuna Sincronizzazione
BNC inputs and BNC output Each compound video input (AV1 , AV2) can be connected to the video signal from sources such as CCTV cameras, DVRs, etc. The monitor has 2 BNC inputs to choose from. The images of the last selected BNC input will appear on the BNC output. Connect the BNC input on the monitor. - Page 14 Image menu - Press “VOL +/-” to select the images menu and “CH+/-” to select the required item: contrast, brightness, saturation, sharpness, hue, colour, foreground (scale) and picture mode. - When you have completed the settings, press “MENU” to return to the main menu. - Press “MENU”...
- Page 15 Function Menu - Press “VOL +/-” to select the functions menu and “CH+/-” to select the required item: NOISE REDUCTION, MPEG NR (noise reduction filter for mpeg videos), DLC , AlarmT (monitor temperature alarm). The monitor is fitted with a temperature sensor which can be recalled by pressing °C on the remote control. - When you have completed the settings, press “MENU”...
- Page 16 Vimar SpA: Viale Vicenza, 14 36063 Marostica VI - Italy Tel. +39 0424 488 600 - Fax (Italia) 0424 488 188 49400694A0 00 14 05 Fax (Export) 0424 488 709 VIMAR - Marostica - Italy www.vimar.com...
