Summary of Contents for Vimar Elvox 46910.H32

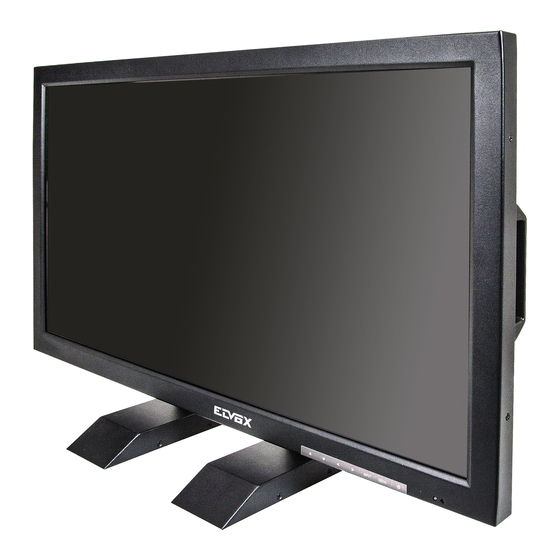

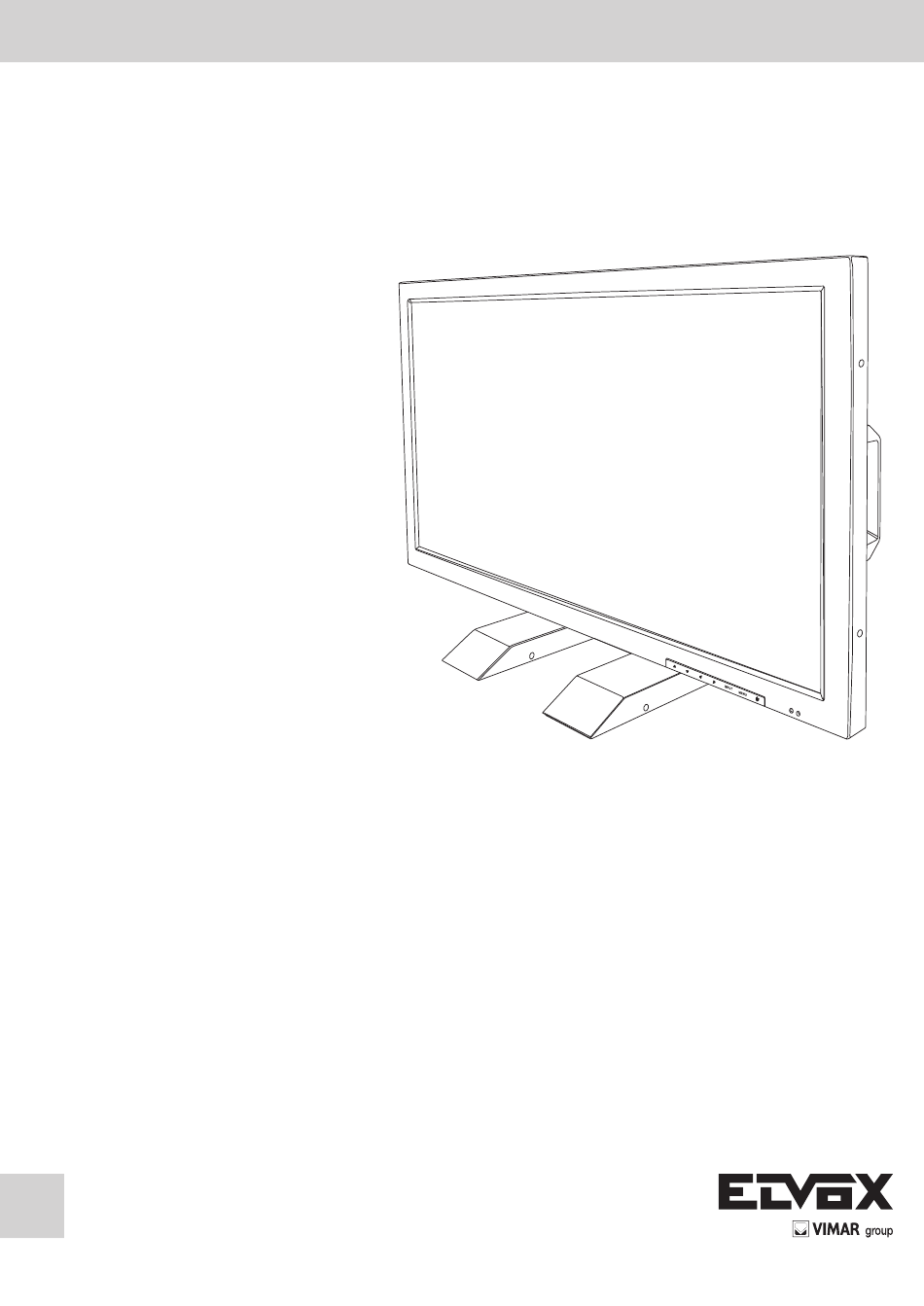

- Page 1 Manuale per il collegamento e l’uso Installation and operation manual 46910.H32 Monitor di sicurezza a LED 32” 32” LED Security Monitor...
-
Page 2: Table Of Contents
IndIce Pagina 1. Informazioni generali................................1 Descrizione del prodotto e tipo di uso .........................1 1.1.1 Caratteristiche generali..............................1 Apertura dell’imballo............................... 1 1.2.1 Materiale a corredo................................ 1 Avvertenze..................................2 1.3.1 Alimentazione..................................2 1.3.2 Precauzioni di sicurezza..............................2 1.3.3 Avvertenze d’installazione ............................. 2 1.3.4 Pulizia dell’apparecchio.............................. -
Page 3: Informazioni Generali
1. Informazioni generali Gentile cliente, grazie per aver acquistato questo prodotto. Il presente documento descrive come installare e utilizzare il monitor a colori a LED. Lo legga attentamente per avere informazioni su un uso corretto e sicuro. Lo tenga a portata di mano per consultarlo al momento del bisogno. -
Page 4: Avvertenze
1.3 AVVeRTenZe 1.3.1 ALIMenTAZIOne - Utilizzare solo l’alimentatore previsto per l’apparecchio. Controllare i valori nominali della rete elettrica prima di collegare l’alimentatore. - Non tirare il cavo per staccare l’apparecchio. 1.3.2 PRecAUZIOnI dI SIcUReZZA - Non esporre il prodotto a pioggia e umidità per evitare il rischio d’incendio e di scariche elettriche. Non introdurre materiale (solido o liquido) al suo interno. -
Page 5: Comandi E Regolazioni
2. cOMAndI e ReGOLAZIOnI 2. 1. comandi 2. 1. 1 Tasti di comando: “POWER” “INPUT” “MENU” “˄” ”˅” “<” ”>” 1. “Power” Utilizzare questo tasto per accendere il monitor. Premerlo di nuovo per spegnere il monitor. 2. “Input” Utilizzare questo tasto per selezionare la sorgente di ingresso video e confermare la selezione sul menu a video. 3. -
Page 6: Comandi Del Menu Tvcc Osd
YPBPR YPBPR è uno spazio colori utilizzato nella videoelettronica, in particolare in riferimento ai cavi video a componenti. InGReSSO HdMI Consente la connessione di un segnale HDMI e di un segnale audio proveniente da una sorgente esterna dotata di uscita HDMI. InGReSSO SeGnALe Pc RGB (VGA) Ingresso PC. -
Page 7: Suono
MOdALITÀ IMMAGIne Consente di modificare le impostazioni dell’immagine fra le seguenti opzioni: “Standard-Mild-User-Dynamic”. Premere i tasti “˄” o ”˅” per selezionare. Premere i tasti “>” o “<” per modificare i valori di questo parametro TeMPeRATURA cOLORe Consente di modificare le impostazioni del colore fra le seguenti opzioni: “User-Warm – Cool – Medium”. Premere i tasti “˄” o ”˅” per selezionare. -
Page 8: Ora
2.2.3 ORA Selezionando l’icona compare la seguente videata. OROLOGIO Consente di regolare l’orologio o la sveglia. ORA dI SPeGnIMenTO Opzioni: Lu-ve Lu-sa Sa-do Domenica Tutti i giorni Una volta Spento ORA dI AccenSIOne Lu-ve Lu-sa Sa-do Domenica Tutti i giorni Una volta Spento TIMeR dI SPeGnIMenTO AUTOMATIcO... -
Page 9: Optional
2.2.4 OPTIOnAL Selezionando l’icona , compare la seguente videata. LInGUA Consente di selezionare la lingua desiderata: “Inglese-Tedesco-Francese – Spagnolo -Italiano”. Premere i tasti “˄” o ”˅” per selezionare. Premere i tasti “>” o “<” per modificare i valori di questo parametro RIPRISTINO DELLE IMPOSTAZIONI DI FABBRICA Consente di richiamare le impostazioni di fabbrica. -
Page 10: Specifiche Del Prodotto
3. Specifiche del prodotto Specifiche display Tipo di pannello Monitor 32'' (16:9) retroilluminato a LED Area attiva 698,40 (H) x 392,85 (V) Pixel HxV 1920x1080 disposizione pixel Striscia verticale R.G.B. Passo pixel 0,36375 (H) x 0,3675 (W) Luminanza bianco 400 cd/m Tempo di risposta ottica 6,5 (tip.) (ms) Tipo di alloggiamento... - Page 11 TABLE OF CONTENTS Page 1, General information ................................10 1.1 Product description and type of use .............................10 1.1.1 General features ................................. 10 Opening the box................................10 1.2.1 Contents of the box ..............................10 Warnings................................... 10 1.3.1 Power ..................................10 1.3.2 Safety precautions..............................10 1.3.3 Installation precautions..............................
-
Page 12: 1, General Information
1. General information Dear Customer, Thank you for having purchased this product. This document describes how to install and use the LED colour monitor. Read this manual which contains information for correct, safe use carefully. Keep this manual at hand so that you can refer to it when needed. -
Page 13: Installation Precautions
1.3.3 InSTALLATIOn PRecAUTIOnS To prevent overheating the device, arrange it in a position allowing the flow of air through the slots in the casing. Ensure at least 5 cm of free space when installing inside a rack. For the same reason, do not install sources of heat, such as radiators or hot air ducts. -
Page 14: Controls And Settings
2. controls & settings 2.1: controls 2. 1. 1 Control key board: “POWeR” ”InPUT” “MenU” “˄” ”˅” “<” ”>” 1. “Power” Use this switch to turn on the monitor. Press this button again to turn off the monitor. 2. ”Input” Use this to select the video input source and confirm your choice in an on-screen menu. 3. -
Page 15: Osd Cctv Menu Controls
YPBPR YPBPR is a color space used in video electronics, in particular in reference to component video cables. HdMI InPUT It allows the connection of an HDMI signal and an audio signal, coming from an external source provided with an HDMI output Pc -RGB InPUT (VGA) PC input. -
Page 16: Sound
PIcTURe MOde It allows to change the image settings among the following:” Standard-Mild-User-Dynamic”. Press “˄” or ”˅” buttons to slect. Press “>” or “<”to change the values of this parameter cOLOR TeMP It allows to change the color settings among the following: ”User-Warm – Cool – Medium”. Press “˄” or ”˅” buttons to slect. Press “>”... -
Page 17: Time
2.2.3 TIMe Selecting the icon, the following screen will appear. cLOcK It allows to set clock or alarm. OFF TIME Set up choice: Mon-Fri Mon-Sat Sat-Sun Sunday Everyday Once On TIMe Mon-Fri Mon-Sat Sat-Sun Sunday Everyday Once SLeeP TIMeR It allows to set the automatic switch-off time. Options are: ”OFF – 10M – 20M – 30M – 60M-90M”. Press “˄” or ”˅” buttons to slect. Press “>”... -
Page 18: Optional
2.2.4 OPTIOnAL Selecting the icon, the following screen will appear. LAnGUAGe It allows to select the desired language: “English-Deutsch-French – Spanish -Italian”. Press “˄” or ”˅” buttons to slect. Press “>” or “<”to change the values of this parameter RESTORE FACTORY DEFAULT It allows to load the Factory Defaults. -
Page 19: Product Specifications
3. Product specifications Display Specification Panel Type 32'' (16:9) LED Backlit Monitor Active Area 698.40(H) x 392.85(V) Pixels HxV 1920x1080 Pixel Arrangement R.G.B. Vertical Stripe Pixel Pitch 0.36375 (H) x 0.3675 (W) White Luminance 400cd/m Optical Response Time 6.5(Type)(ms) Case Type Metal case Type Condition... - Page 20 Vimar SpA: Viale Vicenza, 14 36063 Marostica VI - Italy Tel. +39 0424 488 600 - Fax (Italia) 0424 488 188 49400695A0 14 05 Fax (Export) 0424 488 709 VIMAR - Marostica - Italy www.vimar.com...
