VEVOR V-0.25/8 Manual

Gas powered air compressor
Hide thumbs

Advertisement

Available languages
  • EN

Available languages

  • ENGLISH, page 1

Table of Contents

Technical Support and E-Warranty Certificate www.vevor.com/support
GAS POWERED AIR COMPRESSOR
MODEL:V-0.25/8/V-0.25/8D/W-0.9/8
We continue to be committed to provide you tools with competitive price.
"Save Half", "Half Price" or any other similar expressions used by us only represents an
estimate of savings you might benefit from buying certain tools with us compared to the major
top brands and does not necessarily mean to cover all categories of tools offered by us. You
are kindly reminded to verify carefully when you are placing an order with us if you are
actually saving half in comparison with the top major brands.

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the V-0.25/8 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for VEVOR V-0.25/8

Summary of Contents for VEVOR V-0.25/8

  • Page 1 Technical Support and E-Warranty Certificate www.vevor.com/support GAS POWERED AIR COMPRESSOR MODEL:V-0.25/8/V-0.25/8D/W-0.9/8 We continue to be committed to provide you tools with competitive price. "Save Half", "Half Price" or any other similar expressions used by us only represents an estimate of savings you might benefit from buying certain tools with us compared to the major top brands and does not necessarily mean to cover all categories of tools offered by us.
  • Page 2 This is the original instruction, please read all manual instructions carefully before operating. VEVOR reserves a clear interpretation of our user manual. The appearance of the product shall be subject to the product you received. Please forgive us that we won't inform you again if there are any technology or software updates on our product.
  • Page 3 Warning-To reduce the risk of injury, user must read instructions manual carefully. Air Compressor is very popular in every country of the world. You can find its footprints anywhere. With your care-taking,we believe, that will help you with your business ever prosperous is definitely beyond doubt. Advantages of Air Compressor: This serial product is the crystallization through gathering the practical, yeats experiences of the technologists who havengaged in making, assembling,...
  • Page 4 been worked with carbon treatment. 7. The compression ring and oil control ring jof the piston 8. The specially designed filtering silencer,being very effective in filtering ability, is very quiet during working. 9. Will forever meet any technical demands of the customers,running on the solid ground, pursuing high quality and low price as its object, and will guarantee rapid delivery and best post service.

  • Page 5: Motor Installation

    3. The place is easy doing for removing or checking the machine. The machine must be able to be placed as level as possible. The machine must be able to be placed ad level as possible. The beit side should be on the wall side, but not too close as to affect the function of the fan.
  • Page 6 Corp b. Teresso 52 and 65 or Esstic 55 or 56 of American standard oil(ESSO). c. D.T.E Oil 103 or 105 of MEIFG Company (Mobil). For compressor with small hp can use SAE 30 lub for its substitution. But those with medium large hp, the above revolving oil or oil with the same class is preferred, 2.
  • Page 7 normal operation,as in fig A: Unloading groove Unloading out Unloading spring Inlet valve seat Unloading pin Inlet valve plate Inlet valve spring Inlet vale spring seat For the semi-auto 1/2HP, forst lift up the auto unloading valve handle ring to let it start without loading, then put down the handle ring and enter into the normal compression operation, 8.
  • Page 8 Except1/4HP Model adjusts operating pressure by using a safety valve, the acting pressure on the safety valve of other type must be higher than the acting pressure of the checking pressure system from 1-2kg/cm². 6.PRESSURE ADJUSTMENT METHOD OF THE AUTO PRESSURE ADJUSTMENT COCK 1.

  • Page 9: Trouble And Trouble-Shooting

    the motor 5. The adjusting screws (1) and (2) have related to each other, please adjust them accordingly. TROUBLE AND TROUBLE-SHOOTING The compressor being able to revolve. 1. The revolving direction is not right-motor with wrong wiring-correct wiring - The operating pressure is too high-lower the pressure - The inlet tube is too small&too long-change a larger and shorter one - The air cleaner or the valve being blocked by accumulated carbon-remove it and clean up.
  • Page 10 - The v-belt being improperly mounted or the fly pulley being loosened-readj ust it - The crankshaft being out of shape-send to the technical shop to repair 5. Create a Hai-Hai'sounding during revolving - The valve seat vein loose-lock the seat tightly - The piston pounding the cylinder cover-thicken the packing - The connecting bearing alloy being worn out-repair or change the bearing alloy - The flu pulley or the flu wheel key dropping off-plug tight...
  • Page 11 - The piston being burnt-replace or repair 11. Outpout wind less - The wind demanded larger than the wind specified-change a compressor with larger HP - The output pressure being large than the specified pressure-lower the operating pressure - The inlet tube being too small and too long-change to a bigger and shorter one - The air cleaner being too small and too long-changer to a bigger and shorter one - The valve assembly being damaged or not properly positioned-send to technical shop to repair...

  • Page 12: Parts List

    - The valve seat being too hot-check to see if the discharge pipeline is smooth and clean it - The valve seat being loose-relock it tightly - Dirt, rust getting into valve seat-remove and clean - The valve plate being broken-replace or repair The Air Compressor cannot revolve 1.
  • Page 13 Cranky case Oil draining gins Oil leveler Oil leveler washer Connecting rod Piston Piston pin Piston pin snap ring Cylinder packing Cylinder Valve gasket Lower valve plate Valve inner gasket Upper valve plate Valve clack Spying clack Cylinder head packing Wing nut Spring washer Air cleaner...
  • Page 14 - 13 -...
  • Page 15 Bolt Spring washer washer Fly pulley Bolt Spring washer Bearing cover Oil seat Bearing gasket Bearing Circlet for shaft Bearing Crankshaft Cranky case Breathing cover washer Breathing cover Cylinder head packing Connecting rod Piston Piston pin Piston pin snap ring Compressor ring Compressor ring Oil control ring...
  • Page 16 Discharge tube Oil folding ping O ring - 15 -...

  • Page 17: Air Cleaner

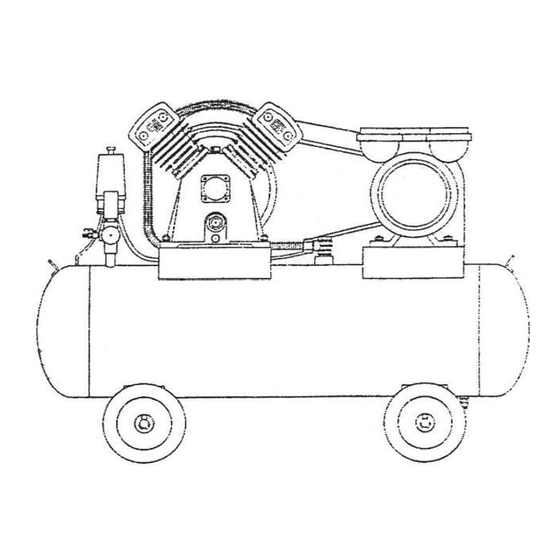

    Belt Drive Air Compressor 7. Main Compressor 1. Air Tank 8. Oil Folling Ping 2. Safety Valve 9. One-Way Valve 3. Pressure Gauge 10. V-Belt 4. Outlet Valve 11. PulleyShield 5. Pressure Switch 12. Moter 6. Air Cleaner 13. Drain Cock - 16 -...
