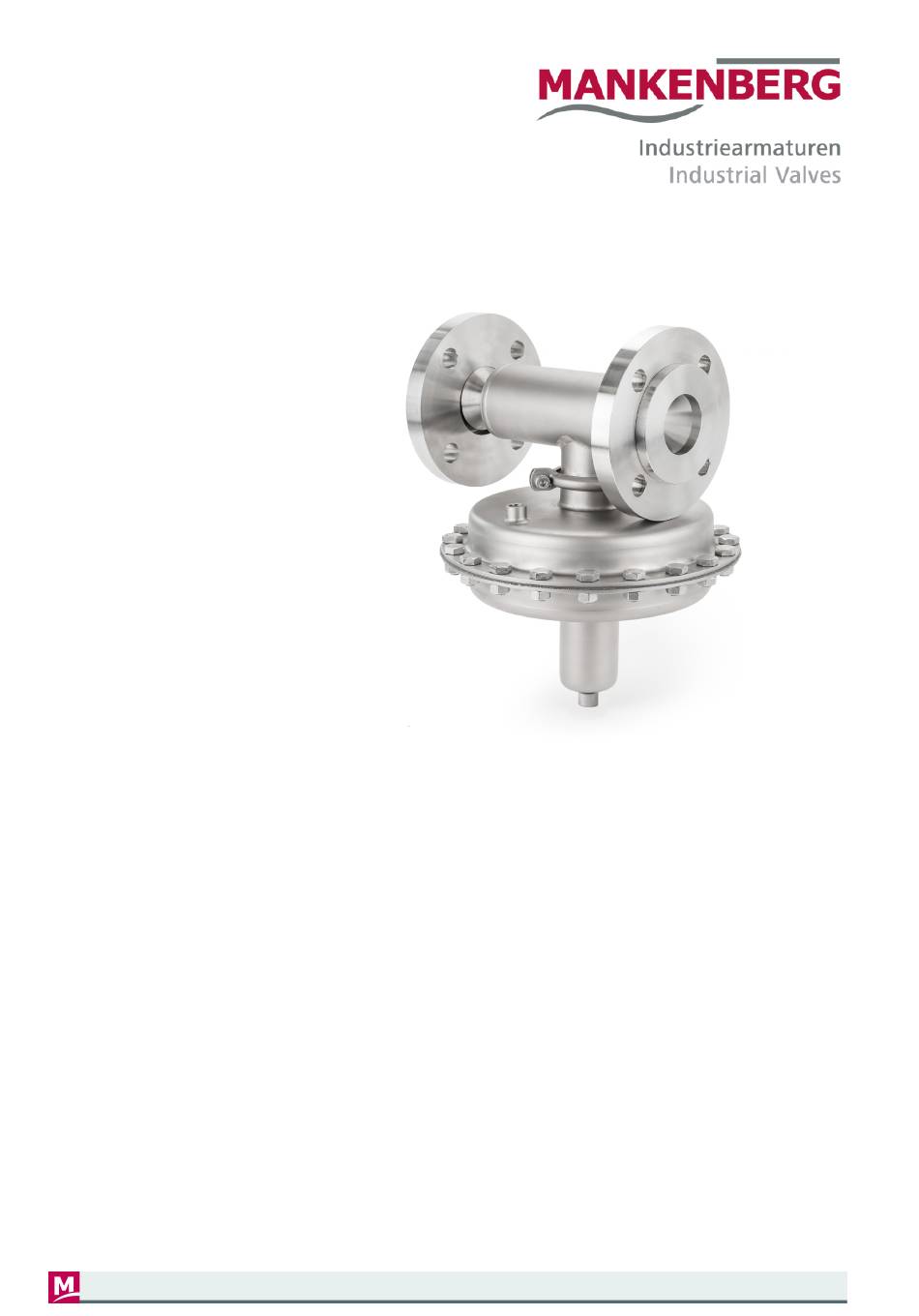

- Page 1 Original operating manual Pressure reducing valve Originalbetriebsanleitung Druckminderventil DM 755 DM 755-4.X.24 Issue 22.05.2024 Made in Germany...
-
Page 2: Table Of Contents
10.1 Maintenance schedule ......................... 21 10.2 Replace of the maintenance kit......................21 10.2.1 Required tools / material ......................21 10.2.2 Starting point / preparatory activities..................22 10.2.3 Removing the bonnet........................ 22 10.2.4 Removing the device ........................ 23 DM 755-4.X.24 Issue 22.05.2024 Made in Germany... - Page 3 14.1.2 Leakage ............................ 33 14.1.3 Damage and deformation ......................33 15 Information on REACH and RoHS ......................34 15.1 Declaration on the REACH Regulation 1907/2006 ................34 15.2 Declaration on the RoHS Directive 2011/65/EU .................. 34 DM 755-4.X.24 Issue 22.05.2024 Made in Germany...
- Page 4 10 Wartung............................... 50 10.1 Wartungsplan ............................50 10.2 Austausch des Wartungssatzes......................51 10.2.1 Benötigtes Werkzeug / Material ....................51 10.2.2 Ausgangslage / vorbereitende Tätigkeiten................51 10.2.3 Demontage der Federhaube..................... 51 10.2.4 Demontage des Gerätes......................52 DM 755-4.X.24 Issue 22.05.2024 Made in Germany...
- Page 5 14.1.1 Korrosion prüfen ........................61 14.1.2 Leckage ............................ 62 14.1.3 Beschädigung und Verformung ....................62 15 REACH- und RoHS-Auskunft ........................63 15.1 Erklärung zur REACH-Verordnung 1907/2006 ..................63 15.2 Erklärung zur RoHS-Richtlinie 2011/65/EU ..................63 DM 755-4.X.24 Issue 22.05.2024 Made in Germany...
-
Page 6: Intended Use
The valve is designed and constructed for the conditions specified when the order is placed. The specified design criteria on the nameplate must correspond to the actual operating conditions. If the operating conditions or the application change, Mankenberg must be consulted without fail! Use exclusively maintenance kits and spare parts from Mankenberg. -
Page 7: Safety
Original operating manual Pressure reducing valve DM 755 2 Safety 2.1 Explanation of the warning notices Safety and warning notices denote safety-related information. The operating manual differentiates between the following hazard levels. DANGER Fatal injuries Denotes a hazardous situation. Failure to observe these warnings may result in serious injuries or death. -
Page 8: Personnel Qualification
Original operating manual Pressure reducing valve DM 755 2.3 Personnel qualification Only trained and instructed specialist personnel may work with the valve. These personnel must: » be familiar with the valid accident prevention regulations, » have read and understood the operating manual, »... -
Page 9: General Notes
Original operating manual Pressure reducing valve DM 755 3 General notes This operating manual is intended as instructions for using the valve safely. It is binding for transport, storage, installation, commissioning, operation, maintenance and repair. Only work described in this operating manual may be carried out. -
Page 10: General View

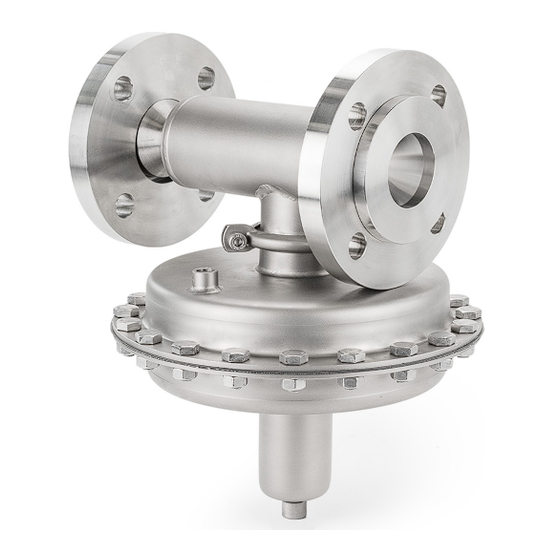

Original operating manual Pressure reducing valve DM 755 5 General view Inlet Bonnet Outlet Adjusting screw Body Sense line connection 6 Nameplate Year of manufacture Order number Type designation Item number Adjustment range Serial number Min / max temperature Nominal diameter DN / max. permissible... -
Page 11: Transport, Handling And Storage
Original operating manual Pressure reducing valve DM 755 7 Transport, handling and storage » The valve is usually not stable. Handle the valve carefully so that it does not tip over during transport or storage. » During transport and storage, protect the valve against external influences such as impacts, moisture and dirt. -
Page 12: Storage Period
Original operating manual Pressure reducing valve DM 755 Storage period All parts have a shelf life of 10 years, with the exception of elastomers. The following criteria have an effect on the storage period: » Storage conditions temperature and humidity, »... - Page 13 Original operating manual Pressure reducing valve DM 755 Safety valve For safety reasons, a safety valve must be installed on the outlet pressure side of the valve. It is dimensioned and adjusted so that the maximum permissible outlet pressure (MAWP outlet) of the valve is not exceeded, see nameplate.
-
Page 14: Nozzle Loads
Original operating manual Pressure reducing valve DM 755 Nozzle loads The forces and moments from the table of nozzle loads below are absorbed via the connections of the pipeline. Forces and moments exceeding these values must be absorbed by other measures taken by the operator. The support may only be provided at the connections and not at the body itself. -
Page 15: Installation
Original operating manual Pressure reducing valve DM 755 My [Nm] Mz [Nm] Fx [N] 8.2 Installation DANGER Danger from pressurized medium streaming out Assembly work on system parts that are under pressure may lead to serious injuries. Work on the valve must only be carried out on pressure-free pipes, and pressure applications must be excluded during the work! In cases of maintenance, installation and removal, the piping must be emptied. -
Page 16: Procedure
Original operating manual Pressure reducing valve DM 755 Procedure Place the valve in the piping, align it and fasten it properly. Observe the flow direction! Assemble the valve with the bonnet facing downward! NOTICE! To avoid restrictions when checking and adjusting the valve due to lack of space, allow at least 10 cm all around. - Page 17 Original operating manual Pressure reducing valve DM 755 Procedure Strainer Safety valve Shut-off valves Pressure gage Pressure reducing valve Bypass for maintenance DANGER! During the work, no persons other than the person carrying out the work may be in the danger zone.
-
Page 18: Commissioning And Setting The Operating Point
Original operating manual Pressure reducing valve DM 755 8.4 Commissioning and setting the operating point The operating point of the valve is not set upon delivery. The valve is not functional. The pressure to be controlled must be adjusted via the adjusting screw. -
Page 19: Troubleshooting
Original operating manual Pressure reducing valve DM 755 Troubleshooting Fault Possible cause Remedy The outlet pressure is not Downstream pressure behind the Restore normal operating regulated correctly valve fluctuates greatly. conditions. For information on reconfiguring the outlet pressure of the valve, see Chapter Installation and commissioning. -
Page 20: Operation
Original operating manual Pressure reducing valve DM 755 9 Operation After commissioning, a correctly designed and adjusted valve operates self-actingly within its setting range and does not require any auxiliary energy. WARNING Hazard due to hot or cold surfaces. Risk of burns when touching hot or cold surfaces or leaking medium from the valve. The surface of the valve can be hot or cold because of hot or cold medium! Wear personal protective equipment, according to the medium: Skin or eye protection. -
Page 21: Maintenance
Original operating manual Pressure reducing valve DM 755 10 Maintenance NOTICE Maintenance work must be carried out by specialist personnel. The manufacturer accepts no liability for damage resulting from improper maintenance or repairs. NOTICE Corrosion is not taken into account in the calculation, as corrosion-resistant body material is used. -
Page 22: Starting Point / Preparatory Activities
Original operating manual Pressure reducing valve DM 755 Starting point / preparatory activities » The valve is removed from the plant, see section Removal. » Always replace the complete maintenance kit! Removing the bonnet 1. Release the spring. To do so, loosen the adjusting screw (30.10) (by turning it counterclockwise). -
Page 23: Removing The Device
Original operating manual Pressure reducing valve DM 755 Removing the device 1. Clamp the device in the vise such that the valve 30.1 stem is accessible. 30.6 2. Unscrew and store the nuts (30.1) of the diaphragm disc (2 nuts). - Page 24 Original operating manual Pressure reducing valve DM 755 Removing the internal parts 1. Open the split pin (17) of the lever pin (8). Remove the lever pin (8) from the drilled hole in the valve frame (2). 2. Remove the valve frame (2) from the valve cone (3).
- Page 25 Original operating manual Pressure reducing valve DM 755 Check the ease of movement of the valve mechanism. The ease of movement of the lever mechanism and valve stem must be checked. The lever mechanism must move easily across the entire stroke path.
-
Page 26: Final Activities
Original operating manual Pressure reducing valve DM 755 5. Place on the stem (5) such that there is no 30.7 tension. Diaphragm disc (30.9) 30.1 Diaphragm (30.8) Diaphragm disc (30.7) 30.6 Diaphragm disc (30.6) Ensure that the mechanism moves easily. -
Page 27: Torques
For orders and questions, Mankenberg Service will be glad to assist you, see Section Contact [Page 27]. Contact In the event of malfunctions that cannot be eliminated on site, Mankenberg’s After Sales Service is happy to provide further assistance: Mankenberg GmbH Spenglerstraße 99 D-23556 Lübeck | Germany... -
Page 28: Troubleshooting, Trouble Shooting And Repairing
Original operating manual Pressure reducing valve DM 755 11 Troubleshooting, trouble shooting and repairing Help in case of faults If the faults cannot be eliminated on site, get in touch with the manufacturer (Mankenberg). Malfunctions Cause Remedy Leakage at the profile clamp /... -
Page 29: Procedure
Original operating manual Pressure reducing valve DM 755 » Allow valve to cool down. » Decontaminate the valve. Procedure 1. Loosen connections. 2. Remove the valve from the pipe. Subsequent activities » none DM 755-4.X.24 Issue 22.05.2024 Made in Germany... -
Page 30: Decommissioning
Original operating manual Pressure reducing valve DM 755 12.2 Decommissioning DANGER Bursting hazard and risk of material damage When the operating medium is enclosed in the piping and valve and simultaneous heating takes place, unexpected pressure rise beyond acceptable levels may result. -
Page 31: Cleaning
Original operating manual Pressure reducing valve DM 755 The valve has a modular structure and can be separated for disposal according to material. » Metals » Plastics » Greases and oils » Packaging materials NOTICE Dispose of environmentally hazardous oils and cleaning agents properly! Handle and dispose of oils, cleaning agents, oil-containing rags and materials properly, especially when working with lubricants, when working on lubrication systems and equipment, and when cleaning with solvents. -
Page 32: Inspection And Testing
Original operating manual Pressure reducing valve DM 755 14 Inspection and testing 14.1 Test plan The tests can be performed during operation. The self-acting function of the valve requires regular check of proper operation. Action Work to be performed Interval... -
Page 33: Leakage
Original operating manual Pressure reducing valve DM 755 Leakage 1_Preparation / starting point » The valve is in operation. Procedure The following table lists the fault patterns and the measures to be taken. Check Fault pattern Remedy 1. Take the valve out of... -
Page 34: Information On Reach And Rohs
0.1% (w/w) in accordance with the Candidate List (REACH Regulation, Article 33); as per January 2021. 15.2 Declaration on the RoHS Directive 2011/65/EU Mankenberg products are not electrical or electronic equipment and therefore do not fall within the scope of RoHS Directive 2011/65/EU (RoHS, Article 2, paragraph 1 or Annex I). -
Page 35: Bestimmungsgemäße Verwendung
Die Armatur ist für die bei der Bestellung angegebenen Bedingungen ausgelegt und konstruiert. Die angegebenen Auslegungskriterien auf dem Typenschild müssen den realen Einsatzbedingungen entsprechen. Ändern sich Einsatzbedingungen oder Anwendung, ist Rücksprache mit dem Hersteller Mankenberg zu halten. Verwenden Sie ausschließlich Wartungssätze und Ersatzteile der Firma Mankenberg! 1.1 Einsatzbereich... -
Page 36: Sicherheit
Verbrennungsgefahr beim Berühren heißer oder kalter Oberflächen oder durch austretendes Medium aus der Armatur. Durch heißes oder kaltes Medium kann die Oberfläche der Armatur heiß oder kalt sein! Persönliche Schutzausrüstung tragen, je nach Medium: Haut- oder Augenschutz. Sicherheitsmaßnahmen des Betreibers beachten. DM 755-4.X.24 Stand 22.05.2024 Made in Germany... -
Page 37: Personalqualifikation
ätzenden Medien. 2.5 Bauliche Veränderung Bauliche Veränderungen am gesamten Lieferumfang können die Sicherheit des Produktes beeinträchtigen. Deshalb sind bauliche Veränderungen unzulässig und dürfen keinesfalls ohne Rücksprache mit dem Hersteller vorgenommen werden. DM 755-4.X.24 Stand 22.05.2024 Made in Germany... -
Page 38: Allgemein
» ein sicherer Umgang mit dem Betriebsmedium gewährleistet ist (z.B. Gefahren durch Druck, Kontamination, Feuchtigkeit). 4 Angewandte Normen und Richtlinien Die Konstruktion des vorliegenden Produktes erfolgt nach Regelwerk AD 2000 ohne Merkblatt S1 und S2. DM 755-4.X.24 Stand 22.05.2024 Made in Germany... -
Page 39: Übersicht
Druckminderventil DM 755 5 Übersicht Eingang Federhaube Ausgang Stellschraube Gehäuse Steuerleitungsanschluss 6 Typenschild Herstellungsjahr Auftragsnummer Typenbezeichnung Artikelnummer Einstellbereich Seriennummer Temperatur min / max Nennweite DN / max. zulässiger Druck PS Herstellungsort -Wert Durchflussrichtung Gehäusewerkstoff DM 755-4.X.24 Stand 22.05.2024 Made in Germany... -
Page 40: Transport, Handhabung Und Lagerung
» Vor Regen, Nässe, Sonnenlicht und aggressiven Medien schützen. » Nach längerem Einlagern der Armatur den kompletten Wartungssatz wechseln! Lagerungsbedingungen Lagerungstemperatur 15 bis 25 °C. Luftfeuchtigkeit (normal bis trocken) 40 bis 60 %. DM 755-4.X.24 Stand 22.05.2024 Made in Germany... -
Page 41: Lagerungsdauer
Für den Notbetrieb ist möglicherweise eine Umgehungsleitung (Bypass) notwendig. Druckminderventil Das Druckminderventil reduziert den schwankenden höheren Vordruck eines Mediums auf einen einstellbaren konstanten Hinterdruck, innerhalb einer Regelabweichung. Druckminderventile sind keine Absperrorgane, die einen dichten Ventilabschluss gewährleisten. DM 755-4.X.24 Stand 22.05.2024 Made in Germany... - Page 42 Die Steuerleitung muss für die Einsatztemperatur, das Betriebsmedium und den Betriebsruck geeignet sein. Bypass für Wartung Für den Notbetrieb oder Druckproben in der Anlage oder für Wartung der Armatur ist eine Umgehungsleitung (Bypass) sinnvoll. DM 755-4.X.24 Stand 22.05.2024 Made in Germany...
-
Page 43: Stutzenlasten
Es gibt maximal sechs Komponenten zusätzlicher äußerer Lasten: FX, FY, FZ, MX, MY, MZ. Torsion ist nur bei sehr großen Stutzendurchmessern und sehr kleiner Zylinderwanddicke von Bedeutung. Querkräfte sind von untergeordneter Bedeutung. Tabelle Stutzenlasten Stutzenlasten bei TS +180 °C My [Nm] Mz [Nm] Fx [N] DM 755-4.X.24 Stand 22.05.2024 Made in Germany... -
Page 44: Einbau
» Die Armatur ist sauber und unbeschädigt, ggf Anschlussstutzen mit sauberer Druckluft ausblasen. » VORSICHT! Beschädigte Armaturen nicht einbauen! Kontaktieren Sie den Hersteller, siehe Kapitel Kontakt [Seite 56]. » Innenteile der Armatur sind frei von Flüssigkeit (z.B. Kondenswasser). DM 755-4.X.24 Stand 22.05.2024 Made in Germany... -
Page 45: Vorgehensweise
» Der Einbau des Druckminderers ist erfolgt. » Die Anlage wurde gemäß Einbauschema verbaut und eingestellt. » Das Sicherheitsventil ist in Betrieb und sichert den hinterdruckseitigen Anlagenbereich. » Die Absperrorgane vordruckseitig und hinterdruckseitig sind geschlossen. Vorgehensweise DM 755-4.X.24 Stand 22.05.2024 Made in Germany... - Page 46 » Für Verbindungsstellen gilt: Den Druckminderer drucklos machen, die Verbindung neu eindichten und die Innensechskantschrauben mit einem Anziehmoment, um zirka 10% erhöht, anziehen. » Für Gehäusewandung oder Schweißnähte gilt: Den Druckminderer drucklos machen, außer Betrieb nehmen, ausbauen und Kontakt zum Hersteller aufnehmen. DM 755-4.X.24 Stand 22.05.2024 Made in Germany...
-
Page 47: Inbetriebnahme Und Betriebspunkt Einstellen
9. Druckminderer auf äußere Leckagen prüfen und auf anhaltende Strömungsgeräusche im Inneren achten. Wenn der Druckminderer leckagefrei ist, ist die Dichtheitsprüfung abgeschlossen. Wenn bei der Dichtheitsprüfung Leckagen ermittelt wurden, müssen diese Mängel abgestellt werden. DM 755-4.X.24 Stand 22.05.2024 Made in Germany... -
Page 48: Fehlersuche
Kapitel Einbau und Inbetriebnahme. Die Inbetriebnahme des Ventils Hinterdruck der Armatur neu erfolgte nicht mit den einstellen, siehe Kapitel Einbau Betriebsdaten und Inbetriebnahme. (Volumenstrom, Druck). Zu stark schwankender Vordruck Vordruck überprüfen, Vordruckschwankungen verringern. DM 755-4.X.24 Stand 22.05.2024 Made in Germany... -
Page 49: Betrieb
Hinterdruck (MAWP outlet) darf beliebig oft im Druck schwanken. HINWEIS Gefahr von Sachschäden durch erhöhten Verschleiß Flashing und Kavitation sind unzulässig. Bei Geräuschzunahme oder Volumenstromabnahme ist der Hersteller Mankenberg zu kontaktieren. HINWEIS Gefahr von Sachschäden verursacht durch Frost Gefrorene Flüssigkeiten können zu unzuverlässigem Regelverhalten, Ausfall oder Beschädigung der Armatur führen. -
Page 50: Wartung
Alle dynamisch beanspruchten O-Ringe sind für einen Betrieb von mindestens zwei Jahren ausgelegt. Bei extremen Betriebsbedingungen (Schmutzpartikel, Korrosion o.a.) kann starker Verschleiß auftreten, der kürzere Wartungsintervalle erfordert. Für Informationen zu regelmäßigen Kontrollen: siehe Kapitel Prüfen und Testen. DM 755-4.X.24 Stand 22.05.2024 Made in Germany... -
Page 51: Austausch Des Wartungssatzes
30.3 (30.3) der Federhaube lösen. Die Schrauben und Muttern aufbewahren. 30.10 3. Federhaube (30) abheben. In der Federhaube befindet sich das Federmodul mit der Stellschraube, diese mit abheben und aufbewahren. 30.1 30.6 30.8 DM 755-4.X.24 Stand 22.05.2024 Made in Germany... -
Page 52: Demontage Des Gerätes
8. Einschraubsitz (6) mit Innensechskantschlüssel (SW17) lösen und entnehmen. 9. Nach dem Lösen des Einschraubsitzes (6) sind die Innenteile des Ventils (2) (3) (4) (5) frei und können aus dem Gehäuse (1) entnommen werden. Warten des Gerätes DM 755-4.X.24 Stand 22.05.2024 Made in Germany... - Page 53 HINWEIS! Das Gewinde des Einschraubsitzes muss leichtgängig in das Gewinde des Gehäuses (1) greifen. Fasst das Gewinde nicht, ist die Ausrichtung der Innenteile zu überprüfen und zu korrigieren. Bei schwergängigem Gewinde den Einschraubsitz entnehmen und die Gewinde überprüfen. DM 755-4.X.24 Stand 22.05.2024 Made in Germany...
- Page 54 Einschraubsitz lösen und die Ausrichtung der Hebelmechanik korrigieren. Danach Einschraubsitz wieder anziehen. 3. Membrangehäuse 30.5) aufsetzen und ausrichten. Dabei auf die korrekte Position des Steueranschlusses achten, dieser sollte an derselben Position sein wie vorher. 4. Profilschelle (15) montieren. DM 755-4.X.24 Stand 22.05.2024 Made in Germany...
-
Page 55: Abschließende Tätigkeit
» Die Stellschraube bewegt sich sichtbar in Richtung der Schwerkraft. 10. Stellschraube (30.10) im Uhrzeigersinn drehen, bis ein Widerstand zu spüren ist. Abschließende Tätigkeit » Armatur einbauen » Betriebspunkt einstellen, siehe Kapitel Inbetriebnahme und Betriebspunkt einstellen [Seite 47] DM 755-4.X.24 Stand 22.05.2024 Made in Germany... -
Page 56: Drehmomente
Schrauben an der Federhaube (Pos. 30.2) maximal 25 Nm 10.4 Ersatz- und Verschleißteile In jedem Fall sind Wartungssätze und Ersatzteile von Mankenberg zu verwenden. Bei Bestellungen und Fragen hilft der Mankenberg Service gerne weiter, siehe Kapitel Kontakt [Seite 56]. Kontakt Bei Störungen, die vor Ort nicht behoben werden können, hilft Ihnen der After Sales Service gerne weiter: Mankenberg GmbH Spenglerstraße 99... -
Page 57: Fehlersuche, Störungsbeseitigung Und Reparatur
Originalbetriebsanleitung Druckminderventil DM 755 11 Fehlersuche, Störungsbeseitigung und Reparatur Hilfe bei Störungen Sollten die Störungen vor Ort nicht behoben werden können, kontaktieren Sie den Hersteller Mankenberg. Störungen Ursache Abhilfe Leckage an der Profilschelle / Lose Schraubverbindungen, Schraubverbindungen defekte Dichtung / Membrane. -
Page 58: Vorbereitung
» Sicherstellen, dass die Anlage drucklos ist. Abgesperrte Ventile kennzeichnen und sichern » Armatur abkühlen lassen » Armatur dekontaminieren Vorgehensweise 1. Verbindungen lösen. 2. Armatur aus der Rohrleitung entfernen. Anschließende Tätigkeiten » keine DM 755-4.X.24 Stand 22.05.2024 Made in Germany... -
Page 59: Außerbetriebnahme
7. Wird die Armatur für längere Zeit über 1 Monat außer Betrieb genommen oder ausgebaut, Federmodul vollständig entspannen. Hierzu Stellschraube gegen den Uhrzeigersinn drehen, bis kein Widerstand vom Federmodul mehr fühlbar ist. Anschließende Tätigkeiten » Armatur ausbauen, siehe Kapitel Demontage [Seite 57] 12.3 Entsorgung DM 755-4.X.24 Stand 22.05.2024 Made in Germany... -
Page 60: Reinigung
Um das ein Eindringen von Reinigungsmittel zu verhindern, müssen folgende Maßnahmen getroffen werden: » Vor der Reinigung die Leckageanzeige mit einem Stopfen verschließen. Nach der Reinigung den Stopfen wieder entfernen. » Verschlussschraube und Kontermutter montieren DM 755-4.X.24 Stand 22.05.2024 Made in Germany... -
Page 61: Prüfen Und Testen
HINWEIS! Beschädigte Armaturen keinesfalls wieder einbauen. Abschließende Tätigkeit Abhängig vom Ergebnis der Prüfung: » Wenn Korrosion vorhanden, Rücksprache mit dem Hersteller halten und Maßnahmen umsetzen. » Wenn keine Korrosion vorhanden, Armatur wieder einbauen und in Betrieb nehmen. DM 755-4.X.24 Stand 22.05.2024 Made in Germany... -
Page 62: Leckage
Anschlüsse nicht axial zu Außer Betrieb nehmen und einander oder nicht formhaltig. Kontakt zum Hersteller aufnehmen. Gehäusekörper Verformung am Gehäuseoberteil Außer Betrieb nehmen und Kontakt zum Hersteller aufnehmen. Weiterführende Informationen » Kontakt [Seite 56] DM 755-4.X.24 Stand 22.05.2024 Made in Germany... -
Page 63: Reach- Und Rohs-Auskunft
0,1 % (w/w) enthalten gemäß Kandidatenliste (REACH-VO, Artikel 33). 15.2 Erklärung zur RoHS-Richtlinie 2011/65/EU Mankenberg-Produkte sind keine Elektro- oder Elektronikgeräte und fallen somit nicht in den Geltungsbereich der RoHS-Richtlinie 2011/65/EU (RoHS, Artikel 2, Abs. 1 oder Anhang I). DM 755-4.X.24 Stand 22.05.2024... - Page 64 Mankenberg GmbH Spenglerstrasse 99 D-23556 Luebeck | Germany @Copyright 2024 Mankenberg GmbH Alle Inhalte, insbesondere Texte, Abbildungen und Grafiken sind urheberrechtlich geschützt. Alle Rechte, einschließlich der Vervielfältigung, Veröffentlichung, Bearbeitung und Übersetzung, bleiben der Mankenberg GmbH vorbehalten. www.mankenberg.com...
