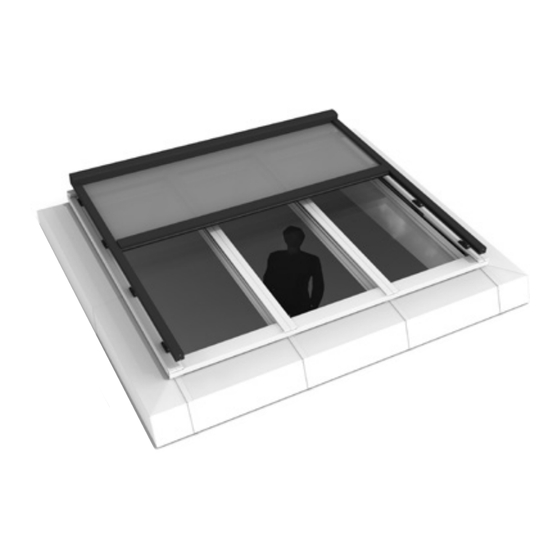

Renson TOPFIX SOLAR Installation Manual

Hide thumbs Also See for TOPFIX SOLAR:
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual
TOPFIX
SOLAR
®
MONTAGEANLEITUNG - INSTALLATION MANUAL

Advertisement

Chapters

Table of Contents
loading
Need help?

Need help?

Do you have a question about the TOPFIX SOLAR and is the answer not in the manual?

Questions and answers

Related Manuals for Renson TOPFIX SOLAR

Summary of Contents for Renson TOPFIX SOLAR

  • Page 1 TOPFIX SOLAR ® MONTAGEANLEITUNG - INSTALLATION MANUAL...

  • Page 2: Table Of Contents

    Topfix Solar ® Inhaltsverzeichnis 1 • Topfix Solar .......................... 3 ® 1.1 • Montage der Seitenführung mit Montagefüßen ............4 1.2 • Direkte Montage der Seitenführung ................. 6 1.3 • Einlegen der Spannschnur und Einstellung der Vorspannung ....... 7 1.4 • Solar Wing ohne Bügel montieren ................12 2 •...

  • Page 3: Topfix ® Solar

    Topfix Solar ® 1 • Topfix Solar ® Der Topfix Solar kann auf die folgende Weise montiert werden. Montage von oben nach unten, mit Kassette oben. Für diese Montage kann die nachstehende Anleitung eingehalten werden.

  • Page 4: Montage Der Seitenführung Mit Montagefüßen

    Topfix Solar ® 1.1 • Montage der Seitenführung mit Montagefüßen Je nach der Art des Wintergartens, darüber oder darunter liegendem Glas (oder Polycarbonat, PC), befestigen Sie die mitgelieferten Montagefüße. Achten Sie auf hinreichende Befestigung der Schrauben für eine gute Verankerung im Träger.
  • Page 5 Topfix Solar ® Schieben Sie die Seitenführungen über die Montage füße in ihre endgültige Position. Ziehen Sie diese vorläufig leicht fest. Plazieren Sie die Federn Öffnen Sie die Kassette. auf die Montagefüße, um Lösen Sie die Schraube im zu verhindern, dass die Stift der Kassette.

  • Page 6: Direkte Montage Der Seitenführung

    Topfix Solar ® 1.2 • Direkte Montage der Seitenführung Bohren Sie die Seiten­ Bohren Sie die Seiten­ Öffnen Sie die Kassette. führung vor. Erst mit einem führung vor. Erst mit einem Lösen Sie die Schraube im Bohrer mit einem Durch­ Bohrer mit einem Durch­...

  • Page 7: Einlegen Der Spannschnur Und Einstellung Der Vorspannung

    Topfix Solar ® 1.3 • Einlegen der Spannschnur und Einstellung der Vorspannung Schieben Sie die HPVC- Legen Sie die Schnur in Die Montage des Reißverschlussführung den Umlenkrollenblock Spannsystems in der in die Seiten führung ein. Führen Sie die Schnur kleinen Endschiene sollte und über den an das in der Richtung des auf 1 cm von der Seitenführung...
  • Page 8 Topfix Solar ® Schieben Sie die Schnur Drehen Sie nun die Spule um 180°, bis das Ende der Schnur so weit wie möglich in die nach vorne kommt. Ziehen Sie die Schnur durch, bis sie Öffnung. eng ist. Überprüfen Sie den korrekten Sitz der Schnur auf Schließen Sie die der Schnurscheibe.
  • Page 9 Topfix Solar ® Ziehen Sie die Schnur durch das Spannsystem, bis es straff ist. Die Federn sollten noch nicht gespannt sein. Das durchgezogene Seil sollte ca. 10 cm gekürzt werden, da es sonst zu Problemen aufgrund von Platzmangel beim Aufwickeln kommen kann. Legen Sie das Seil über die Seitenführung und Um die Schnur auf die richtige Länge zu schneiden, muss...
  • Page 10 Topfix Solar ® Im Spannsystem spannen (+) Sie das Seil, indem Sie den Bohrer nach links drehen, bis die Umlenkrolle parallel zum schwarzen Streifen steht. Führen Sie das Seil immer so, dass es straff aufgewickelt werden kann. Rollen Sie das Tuch zweimal nach oben und nach unten und prüfen Sie, ob noch aus reichend Spannung vorhanden ist (kontrollieren Sie, ob die Seitenkante der Umlenkrolle mit der Seitenkante des schwarzen Streifens ausgerichtet...
  • Page 11 Topfix Solar ® Um die richtige Position des Solarflügels zu bestimmen, schauen Sie auf den Kabelausgang des Motors. Platzieren Sie dann den Solar Wing mit die Montagebügel auf dem Topfix­Kassette. Der Solar Wing sollte mindestens 15 mm von der Kante entfernt angebracht werden. Die Vorderseite die Montagebügel wird an der Rippe angebracht.

  • Page 12: Solar Wing Ohne Bügel Montieren

    Topfix Solar ® 1.4 • Solar Wing ohne Bügel montieren Unter bestimmten Umständen ist es nicht möglich, den Solar Wing auf dem Topfix selbst zu montieren. In diesem Fall kann der Solar Wing auch an einer anderen Stelle montiert werden. Der Solar Wing kann sowohl flach als auch rechtwinklig auf dem Dach montiert werden.

  • Page 13: Technische Merkmale

    Topfix Solar ® 2 • Technische Merkmale 2.1 • Motor Versorgungsspannung 12 V Funkfrequenz 868,30 MHz Schutzart IP 44 Temperaturbereich -10°C / +60°C Max. einlernbare Funksender Elektrische Isolierung Klasse III 2.2 • Solarpanel Abgegebene Spannung 18 V max Abgegebener Strom 305 mA Leistung 5,5 W...

  • Page 14: Abstellung Der Endpunkte Des Motors

    Topfix Solar ® 3 • Abstellung der Endpunkte des Motors Die Endpunkte werden nicht vorher abgestellt. Weitere Informationen finden Sie in der Montageanleitung des Motors. 4 • Endkontrolle Prüfen Sie, ob die Endpunkte eingestellt sind. Wenn sie nicht eingestellt sind, stellen Sie Sie die Endpunkte so, dass der Motor automatisch an der gewünschten oberen und unteren Position anhält (siehe Dokumente Einstellung Motor).

  • Page 15: Wartung Und Pflege

    Topfix Solar ® 5 • Wartung und Pflege (siehe auch unser Garantiezertifikat*) Das System erfordert nur wenig Wartung und Pflege, aber um jahrelang Ihr System genießen zu können, empfehlen wir Folgendes: • Sollte das Tuch bei einem unerwarteten Schauer nass werden, können Sie die Markise ruhig aufrollen und später bei besserem Wetter wieder abrollen, um sie trocknen zu lassen.

  • Page 16: Entsorgung Des Produktes

    Topfix Solar ® 6 • Entsorgung des Produktes Ihr Screen kann vollständig recycelt werden. Erkundigen Sie sich bei Ihrer Gemeinde oder der nächstgelegenen Recyclingstation über die örtlichen Umweltvorschriften. Beim Demontieren des Screens müssen Sie die Installation spannungslos machen. Bei der Entsorgung des Produktes müssen die Materialien getrennt werden. Brennbare Materialien und nicht brennbare Materialien müssen bei der Entsorgung des Produktes getrennt werden.
  • Page 17 Topfix Solar ®...
  • Page 18 Topfix Solar ® Table of contents 1 • Topfix Solar .........................19 ® 1.1 • Install the side guiding channel via mounting feet ..........20 1.2 • Direct installation of the side guiding channel ............22 1.3 • Positioning the cord and adjusting the cord tension ..........23 1.4 •...

  • Page 19: Topfix ® Solar

    Topfix Solar ® 1 • Topfix Solar ® The Topfix Solar can be installed in the following manner. Top­bottom, with the box on the top. The manual below can be used for this installation.

  • Page 20: Install The Side Guiding Channel Via Mounting Feet

    Topfix Solar ® 1.1 • Install the side guiding channel via mounting feet Fasten the mounting feet supplied, depending on the type of veranda, glass (or polycarbonate (PC)) above or below. Make sure the screws are sufficiently tightened for proper anchoring in the mullion. Where possible, we recommend for aesthetic reasons to fix the mounting feet on the side of the veranda on the mullion, and not on the visible side.
  • Page 21 Topfix Solar ® Slide the side guiding channels across the mounting feet to their final position. Tighten them lightly for now. Install the springs on the Open the head box. Loosen mounting feet to prevent the screw in the pin of the the side guiding channel head box.

  • Page 22: Direct Installation Of The Side Guiding Channel

    Topfix Solar ® 1.2 • Direct installation of the side guiding channel Predrill the side guiding Predrill the side guiding Open the head box. Loosen channel. First use a channel. First use a the screw in the pin of the 5.5 diameter drill (through 5.5 diameter drill (through head box.

  • Page 23: Positioning The Cord And Adjusting The Cord Tension

    Topfix Solar ® 1.3 • Positioning the cord and adjusting the cord tension Slide the HPVC inner rail in Place the cord in the pulley The span system must be the side guiding channel block. installed 1 cm from the side and across the zip, which is Insert the cord under the guiding channel in the small...
  • Page 24 Topfix Solar ® Push the cord into the Now turn the spool 180° until the end of the cord comes to opening as far as possible. the front. Pull the cord through until it is tight. Make sure that the cord is correctly on the cord disk. Close the side guiding Check to make sure that the cable is positioned around the channels and secure them...
  • Page 25 Topfix Solar ® Pull the cord through the tensioning system until it is tight. There should be no tension on the springs yet. Cut the extended cord at about 10 cm, otherwise problems may occur due to lack of winding space. Lay the cord over the side guiding channel and cut between the bottom...
  • Page 26 Topfix Solar ® In the span system, tighten (+) the cord by rotating the drill to the left until the pulley is parallel to the black strip. Always guide the cord so that it can be rolled up tightly. Roll the fabric up and down twice, checking that the tension is still adequate (check that the side of the pulley is aligned with the side of the black strip).
  • Page 27 Topfix Solar ® To determine the correct position of the Solar Wing, look at the cable outlet of the motor. Then place the Solar Wing with installation brackets on the Topfix head box. The Solar Wing should be placed at least 15 mm from the edge. The front side of the installation bracket is placed against the rib.

  • Page 28: Installation Of The Solar Wing Without Brackets

    Topfix Solar ® 1.4 • Installation of the Solar Wing without brackets In certain circumstances, installing the Solar Wing on the Topfix itself is unsuitable. In this case, the Solar Wing can be installed in a different location. The Solar Wing can be installed either flat or at an angle on the roof.

  • Page 29: Technical Specifications

    Topfix Solar ® 2 • Technical specifications 2.1 • Motor Power supply 12 V Radio frequency 868,30 MHz Index protection rating IP 44 Operating temperature -10°C / +60°C Maximum number of connected control points Electrical insulation Class III 2.2 • Solar panel Voltage delivered 18 V max Current delivered...

  • Page 30: Endlimit Settings Of The Motor

    Topfix Solar ® 3 • Endlimit settings of the motor The end points are not adjusted in advance. For more informa tion, go through the Installation manual of the motor. 4 • Final check Check that the endpoints are tuned. If they are not adjusted, adjust the end points so that the motor automatically stops in the desired upper and lower position (see documents setting motor).

  • Page 31: Maintenance

    Topfix Solar ® 5 • Maintenance (see also our warranty certificate*) The system requires little maintenance, but to assure years of pleasure from your system, we advise the following: • If the screen fabric becomes wet by means of a surprise shower, you can safely roll it up and wait until there is better weather to unroll it and dry it out.

  • Page 32: Disposal Of The Product

    Topfix Solar ® 6 • Disposal of the product Your sun­shading screen is fully recyclable. Ask your local municipality or the nearest recycling station about local environmental regulations. When dismounting the screen, you should first make the installation free of tension. Materials should be separated during product destruction.
  • Page 33 Topfix Solar ®...
  • Page 34 Topfix Solar ®...
  • Page 35 Topfix Solar ®...
  • Page 36 Renson reserves the right to make technical changes to the products described in this brochure. ® The most recent product information, availability, and your local distributor can always be found on www.renson.eu *L2001379* RENSON • Maalbeekstraat 10 • IZ 2 Vijverdam • B-8790 Waregem ®...
