Fixscreen
Minimal
®
Neubau EW 7 - New construction IM 7
Montageanleitung
Installation instructions

Advertisement

Chapters

Table of Contents
loading
Need help?

Need help?

Do you have a question about the Fixscreen Minimal Neubau EW 7 and is the answer not in the manual?

Questions and answers

Related Manuals for Renson Fixscreen Minimal Neubau EW 7

Summary of Contents for Renson Fixscreen Minimal Neubau EW 7

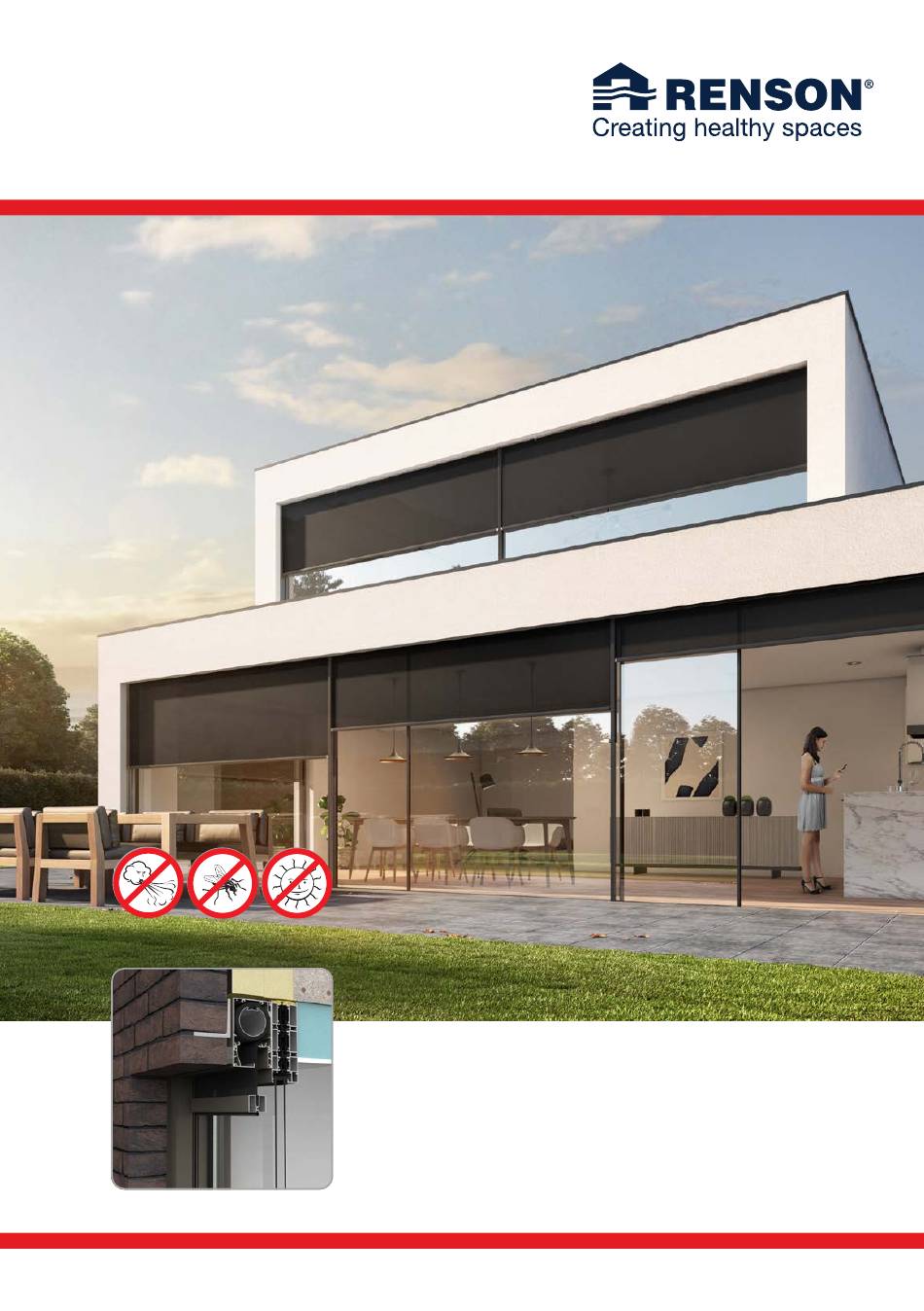

  • Page 1 Fixscreen Minimal ® Neubau EW 7 - New construction IM 7 Montageanleitung Installation instructions...

  • Page 2: Table Of Contents

    Fixscreen Minimal - Neubau EW 7 ® Inhaltsverzeichnis 1 • Allgemeines ....................3 2 • Montagesituationen ..................4 3 • Montage von EW 7 A (F) und EW 7B (F) ............5 3.1 • Demontage der Seitenführungen ............5 3.2 • Montage der Seitenführungen .............. 7 3.3 •...

  • Page 3: Allgemeines

    Fixscreen Minimal - Neubau EW 7 ® 1 • Allgemeines SICHERHEIT Geeignete Sicherheitsvorschriften am Standort beachten: - Keine Leitern, sondern einen Lift oder eine Arbeitsplattform verwenden - Die Zone unter/um die Installation herum deutlich absperren - Geeignete Sicherheitskleidung und Sicherheitsschuhe tragen - Präzises Arbeiten ist reibungsloser, sicherer und letztendlich schneller Der Fixscreen Minimal EW 7 umfasst: - Eine Kassette S, M oder L, inklusive einem hochwertigem Tuch, der Tuchwelle und dem Motor...

  • Page 4: Montagesituationen

    Fixscreen Minimal - Neubau EW 7 ® 2 • Montagesituationen Es gibt mehrere Montagesituationen: Vorbau, vor dem Fenster, Freistehend montiert, mit vollständig fertiger Kassette ohne dahinterliegende Struktur Montagesituatie 7A F - Vrijstaand zonder achterliggende structuur Montage 7A F - Pose libre sans structure à l'arrière Formaat Formaat Installation method 7A F - Freestanding without any construction behind...

  • Page 5: Montage Von Ew 7 A (F) Und Ew 7B (F)

    Fixscreen Minimal - Neubau EW 7 ® 3 • Montage von EW 7 A (F) und EW 7B (F) Montage der Montagesituationen EW 7A, EW 7B, EW 7A F und EW 7B F, sowohl für die Small, Medium als auch Large Kassette. Für die Montage der Medium Kassette EW 7B C.F mit freistehender Koppelseitenführung siehe 4. Montage von EW 7B mit C.F.
  • Page 6 Fixscreen Minimal - Neubau EW 7 ® • Koppelseitenführung C.40 Die Montagestifte sind Rasten Sie das Zwischen- bereits in die Seitenführung profil vom festen Profil der vormontiert. Diese Kupplungs seitenführung aus. können in dieser Position bleiben, bis die Kassette und Koppelseitenführung miteinander verschraubt werden.

  • Page 7: Montage Der Seitenführungen

    Fixscreen Minimal - Neubau EW 7 ® 3.2 • Montage der Seitenführungen HINWEIS: Die Montage des festen Profils muss mit großer Sorgfalt geschehen, damit die weitere Montage und Bedienung des Fixscreen Minimal reibungslos verlaufen. • Seitenführung XS Das feste Profil der Seitenführung kann entweder seitlich oder an der Rückwand der Struktur befestigt werden.
  • Page 8 Fixscreen Minimal - Neubau EW 7 ® • Tiefe Seitenführung S/M/L für seitliche Montage Das feste Profil der Seitenführung kann seitlich am Gebäude befestigt werden. Beachten Sie einen maximalen Abstand von 450 mm zwischen zwei Befestigungspunkten. 2,6 mm Es wurden zwei sichtbare Verwenden Sie Schrauben Diese tiefen Seitenführungen Markierungen auf 35...
  • Page 9 Fixscreen Minimal - Neubau EW 7 ® Achtung: Tiefe Seitenführungen S.W/M.W/M.W+/L.W werden an die dahinter liegende Struktur (das Fenster) angeschraubt. Je nach Fenstersystem müssen sie in einem anderen Abstand verschraubt werden, um nicht ins Glas oder in einen offenen Aluminiumflansch zu schrauben. Kontrollieren Sie immer die dahinterliegende Struktur, bevor Sie die Führungen befestigen.

  • Page 10: Montage Der Kassette

    Fixscreen Minimal - Neubau EW 7 ® 3.3 • Montage der Kassette 3.3.1 • Kabeldurchführung Als Kunde wählen Sie bei der Bestellung eine Kabeldurchführung. Beachten Sie, dass für diese Kabeldurchführung ein zusätzlicher Platz von 10 mm vorgesehen werden muss. Das Kabel ist flexibel und kann problemlos in eine Schlaufe gelegt werden.
  • Page 11 Fixscreen Minimal - Neubau EW 7 ®   Positionieren Sie Das Berücksichtigen Sie hierbei Achten Sie darauf, dass die Hakenprofil so, dass auch die zusätzlichen Kassette beim Aufhängen ausreichend Platz vorhanden 10 mm Platz für eine korrekt in Das Hakenprofil ist, um die Kassette noch Kabeldurchführung F oder V.
  • Page 12 Fixscreen Minimal - Neubau EW 7 ® Damit die Basiskassette M.W+ und das feste Profil der Seitenführung M.W+ perfekt zueinander ausgerichtet sind, ist ein Bügel vorgesehen. Bei der Lieferung ist dieser Bügel falsch herum auf die Basiskassette M.W+ montiert. Bauen Sie ihn ab, drehen Sie ihn um 180°...
  • Page 13 Fixscreen Minimal - Neubau EW 7 ® • Indem das Kassettenprofil direkt an der dahinterliegenden Konstruktion befestigt wird. Hierzu muss das Tuchset erst abgebaut werden. Das Tuchset kann direkt abgebaut werden für: • Small Kassette mit Breite < 3200 mm und Höhe < 1500 mm •...

  • Page 14: Befestigung Der Kassette An Der Seitenführung

    Fixscreen Minimal - Neubau EW 7 ® Wenn Sie ein Klicken hören, Befestigen Sie die Ziehen Sie den Click&Safe können Sie den Click&Safe abnehmbaren Profile Stift (das blaue Teil aus Stift (das blaue Teil aus mit einem Klick wieder Kunststoff) zurück nach Kunststoff) unter die Feder an der Kassette und hinten, um das Tuchset in die...

  • Page 15: Einrasten Seitenführungen

    Fixscreen Minimal - Neubau EW 7 ® 3.5 • Einrasten Seitenführungen Achten Sie darauf, dass der Reißverschluss des Tuchs nicht beschädigt wird, wenn die Seitenführungen eingerastet werden. • Seitenführung XS Schieben Sie das Zwischen- Rasten Sie dieses Zwischen- Stellen Sie sicher, dass profil der Seitenführung profil vollständig fest ein, das Zwischenprofil korrekt...
  • Page 16 Fixscreen Minimal - Neubau EW 7 ® • Tiefe Seitenführung S / S.W/ M /M.W/ M.W+/L/L.W Schieben Sie das Zwischen- Rasten Sie dieses Zwischen- Stellen Sie sicher, dass profil der Seitenführung profil vollständig fest ein, das Zwischenprofil korrekt gemäß Zeichnung in das indem Sie auf die Position eingerastet wurde.
  • Page 17 Fixscreen Minimal - Neubau EW 7 ® • Koppelseitenführung C.40 Schieben Sie beide Tuch- Befestigen Sie die Befestigen Sie anschließend teile in die Aluminium- Koppelseitenführung mit beide Profile aneinander. Reiß verschlussführung. einem Klick an das feste Schraubenlöcher sind alle Dadurch lässt sich die Profil.

  • Page 18: Befestigen Die Endschiene

    Fixscreen Minimal - Neubau EW 7 ® 3.6 • Befestigen die Endschiene Wenn die Endschiene separat geliefert wird, muss diese am Tuch montiert werden. Schließen Sie den Motor an. Halten Sie die Endschiene Um die Endschiene am Tuch Senken Sie das Tuch auf eine richtig fest.
  • Page 19 Fixscreen Minimal - Neubau EW 7 ®     Stellen Sie sicher, dass sich die Clips ordnungsgemäß in die Positionieren Sie das Tuch Endschiene befinden. korrekt in der Stütze die Endschiene. Achten Sie darauf, dass das Tuch sich vollständig flach zwischen die Stützen die Endschiene positioniert.

  • Page 20: Montage Von Ew 7B Mit C.f

    Fixscreen Minimal - Neubau EW 7 ® 4 • Montage von EW 7B mit C.F 4.1 • Demontage der Seitenführungen • Seitenführung M.W oder M.W+ Klicken Sie das Schließprofil Schieben Sie nun das Die Montagestifte sind der Seitenführung offen. Zwischenprofil der Seiten- bereits in der Seitenführung führung vom festen Profil vormontiert.

  • Page 21: Montage Der Seitenführungen M.w Oder M.w

    Fixscreen Minimal - Neubau EW 7 ® 4.2 • Montage der Seitenführungen M.W oder M.W.+ HINWEIS: Die Montage des festen Profils muss mit großer Sorgfalt geschehen, damit die weitere Montage und Bedienung des Fixscreen Minimal reibungslos verlaufen. Das feste Profil der Seitenführung kann über die hinter Wand an der Struktur befestigt werden. Beachten Sie einen maximalen Abstand von 450 mm zwischen zwei Befestigungspunkten.

  • Page 22: Montage Der Kassette

    Fixscreen Minimal - Neubau EW 7 ® 4.3 • Montage der Kassette □ 49/66 Die Kassette ist vollständig vormontiert, so dass Centerline fabric dieser als eine Einheit montiert werden kann. Die Endschiene wird lose mitgeliefert und wird erst in einer späteren Phase am Tuch befestigt. □...
  • Page 23 Fixscreen Minimal - Neubau EW 7 ® 4.3.2 • Befestigung der Kassette Die Kassette muss an der dahinter liegenden Konstruktion befestigt werden. Hierzu gibt es 2 Möglichkeiten: • Durch Nutzung ein Hakenprofil Das Hakenprofil hat eine Wenn diese Möglichkeit gewählt Länge von 300 mm und kann wird, werden standardmäßig an der Unterkonstruktion...
  • Page 24 Fixscreen Minimal - Neubau EW 7 ® Achtung: Neben dem Einhängen der Kassette am Hakenprofile muss die Kassette auch an 3 weiteren Punkten befestigt werden. Hierdurch werden die Kräfte der Seitenführung korrekt aufgefangen. Eine Befestigung ist an den angedeuteten Bohrlinien wie in der Zeichnung möglich. •...
  • Page 25 Fixscreen Minimal - Neubau EW 7 ® Damit die Basiskassette M.W+ und das feste Profil der Seitenführung M.W+ perfekt zueinander ausgerichtet sind, ist ein Bügel vorgesehen. Bei der Lieferung ist dieser Bügel falsch herum auf die Basiskassette M.W+ montiert. Bauen Sie ihn ab, drehen Sie ihn um 180°...

  • Page 26: Befestigung Der Kassette An Der Seitenführung

    Fixscreen Minimal - Neubau EW 7 ® 4.4 • Befestigung der Kassette an der Seitenführung ➀ Die Befestigung der Kassette an der Seitenführung erfolgt mit verstellbaren Montagestiften. Diese sind bereits in der Seitenführung vormontiert. Lösen Sie den Montagestift mit einem Innensechskantschlüssel 2,5 und verschieben Sie den Montagestift in der Kassette, bis der Pfeil auf dem Stift nicht mehr sichtbar ist.
  • Page 27 Fixscreen Minimal - Neubau EW 7 ® • Mit einem Montagefuß Wenn der Befestigungspunkt tiefer liegt, zum Beispiel bei einer schwebenden Terrasse, kann der Montagefuß für die Befestigung mit der darunter liegenden Struktur benutzt werden. Auf der □ 49/66 letzten Seite finden Sie eine Schablone, welche eine korrekte Ausrichtung und Bohrung in Bezug auf das Fenster garantiert.
  • Page 28 Fixscreen Minimal - Neubau EW 7 ® 4.5.2 • Montage der Seitenführung C.F Die freistehende Koppelseitenführung muss über die Stifte der Kassette geschoben werden. Folgen Sie diesen Schritten, um dies einfach durchführen zu können. ➁ ➀ Ziehen Sie beide Screens Schieben Sie den Reißver- Schieben Sie die freistehende ein Stück (+ 10 cm) aus...

  • Page 29: Einrasten Seitenführungen

    Fixscreen Minimal - Neubau EW 7 ® Schieben Sie die Fußplatte Um die Seitenführung der Montage- der freistehenden platte zu befestigen, müssen Koppelseitenführung über 2 Schrauben M4x8 festgeschraubt die Montageplatte, entweder werden. direkt oder indirekt auf die darunter liegende Struktur oder auf den Montagefuß. 4.6 •...

  • Page 30: Schließen Der Kassette

    Fixscreen Minimal - Neubau EW 7 ® Drehen Sie das Reiß- Wenn die Endschiene bereits Drehen Sie danach verschluss-Führungsprofil aus vormontiert ist, stellen Sie das Schließprofil in die Aluminium in das Zwischen- sicher, dass der Finger die Seitenführung und befestigen profil und gewährleisten Sie, Endschiene in Bezug auf das Sie es mit einem Klick.

  • Page 31: Befestigen Die Endschiene

    Fixscreen Minimal - Neubau EW 7 ® 4.8 • Befestigen die Endschiene Wenn die Endschiene bereits mitgeliefert wurde, muss diese an das Tuch montiert werden. Schließen Sie den Motor an. Halten Sie die Endschiene Um die Endschiene am Tuch Senken Sie das Tuch auf eine richtig fest.
  • Page 32 Fixscreen Minimal - Neubau EW 7 ®     Stellen Sie sicher, dass sich die Clips ordnungsgemäß in der Positionieren Sie das Tuch Endschiene befinden. korrekt in der Stütze die Endschiene. Achten Sie darauf, dass das Tuch sich vollständig flach zwischen die Stützen die Endschiene positioniert.

  • Page 33: Elektrische Bedienung

    Fixscreen Minimal - Neubau EW 7 ® 5 • Elektrische Bedienung 5.1 • Technische Eigenschaften der Motoren Parameter Werte Spannung 230 Volt AC Elektrischer Strom 0,4 bis 1,5 Ampere (je nach Motortyp) Leistung 90 bis 300 Watt (je nach Motortyp) Schutzklasse IP 44 Maximale Laufzeit...

  • Page 34: Endabstellung Der Endpunkte Des Motor

    Fixscreen Minimal - Neubau EW 7 ® 6 • Endabstellung der Endpunkte des Motor 6.1 • Detecto-Rensonmotor Safety First Die Endpunkte des Detecto-Rensonmotors Safety First sind nicht voreingestellt. Diese lassen sich durch automatisches Erkennen der Endpunkte leicht einstellen. Weitere Informationen finden Sie in den Dokumenten zum Einrichten dieses Motors.

  • Page 35: Endkontrolle

    Fixscreen Minimal - Neubau EW 7 ® 7 • Endkontrolle ➊ Vor dem Starten des Motors: Überprüfen Sie die Rechtwinkligkeit. Die Diagonalen (D1 und D2) und die Parallelen (H1 und H2) müssen für ein ordnungs- gemäßes Abrollen des Tuches möglichst gleichmäßig sein.

  • Page 36: Wartung

    • Der elektrische Anschluss muss von einem qualifizierten Elektriker in Übereinstimmung mit den geltenden Normen vorgenommen werden. • Renson übernimmt keine Verantwortung oder Garantie für die automatische Steuerung des Screenmotors, außer für die Anwendungen von Somfy. • Renson kann nicht garantieren, dass das Kommunikationsprotokoll für die Gebäudeautomation und/oder die Haustechnik mit dem Screenmotor kompatibel ist.

  • Page 37: Entsorgung Des Produktes

    Fixscreen Minimal - Neubau EW 7 ® 9 • Entsorgung des Produktes Ihr Screen kann vollständig recycelt werden. Fragen Sie Ihre Gemeinde oder die nächstgelegene Recyclingstation nach den örtlichen Umweltvorschriften. Schalten Sie bei der Demontage des Screens die Stromversorgung aus. Materialien müssen bei der Entsorgung des Produktes getrennt werden.
  • Page 38 ....69 (RR-F/RN-F) 6 • Adjusting the endpoints of the motor ............70 6.1 • Detecto Renson Motor Safety First ............70 6.2 • Somfy io motor ................70 7 • Final check ....................71 8 • Maintenance .................... 72...

  • Page 39: General

    Fixscreen Minimal - New construction IM 7 ® 1 • General SAFETY Ensure adequate compliance with safety regulations during work on site: – use hydraulic platforms or aerial work platforms instead of ladders – clearly mark off the area under/around the installation site –...

  • Page 40: Installation Methods

    Fixscreen Minimal - New construction IM 7 ® 2 • Installation methods Different installation methods are possible: Surface-mounted, in front of the window Freestanding installation with a completely finished head box without an underlying structure Montagesituatie 7A F - Vrijstaand zonder achterliggende structuur Montage 7A F - Pose libre sans structure à...

  • Page 41: Assembling Im 7A (F) And Im 7B (F)

    Fixscreen Minimal - New construction IM 7 ® 3 • Assembling IM 7A (F) and IM 7B (F) Assembly using installation method IM 7A, IM 7B, IM 7A F and IM 7B F for the Small, Medium and Large head box. For assembly of the Medium head box IM 7B C.F with freestanding coupling side guiding channel, see 4. Assembling IM 7B with C.F.
  • Page 42 Fixscreen Minimal - New construction IM 7 ® • Coupling side guiding channel C.40 The mounting pins are Click the intermediate profile already fitted in the fixed out of the fixed profile of profile. the coupling side guiding These may remain there until channel.

  • Page 43: Installation Of The Side Guiding Channels

    Fixscreen Minimal - New construction IM 7 ® 3.2 • Installation of the side guiding channels NOTE: It is important to install the fixed profile with great care so as to enable the further installation and smooth operation of the Fixscreen Minimal. •...
  • Page 44 Fixscreen Minimal - New construction IM 7 ® • Deep side guiding channels S/M/L for lateral mounting The fixed profile of the deep side guiding channels S/M can be attached to the structure laterally. Please maintain a maximum distance of 450 mm between two attachment points. You can see two markings at The head height of the These deep side guiding...
  • Page 45 Fixscreen Minimal - New construction IM 7 ® Note: Deep side guiding channels S.W/M.W/M.W+/L.W are screwed onto the underlying structure (the window). These must be screwed at a different distance depending on the type of window system to prevent screwing into the glass or a raised aluminium side.

  • Page 46: Installation Of The Head Box

    Fixscreen Minimal - New construction IM 7 ® 3.3 • Installation of the head box 3.3.1 • Cable duct Customers can choose between different cable ducts when ordering. Please do not forget to leave an extra space of 10 mm for the cable duct. The cable is flexible and can easily be laid in a loop.
  • Page 47 Fixscreen Minimal - New construction IM 7 ®   Position the hook profile so In the case of a cable duct Ensure that when hooking on that there is sufficient space F or V, also allow for the the head box, it is properly to hook on the head box.
  • Page 48 Fixscreen Minimal - New construction IM 7 ® A bracket is provided to ensure that the base box M.W+ and the fixed profile of the side guiding channel M.W+ are perfectly aligned with each other. When delivered, this bracket is mounted upside down on the base box M.W+. First, dismount it, turn it around 180°...
  • Page 49 Fixscreen Minimal - New construction IM 7 ® • By securing the head box profile directly to the underlying construction To do this, the fabric set must first be disassembled. The fabric set can be disassembled directly for: • Small head box with width < 3200 mm and height < 1500 mm •...

  • Page 50: Securing The Head Box On The Side Guiding Channel

    Fixscreen Minimal - New construction IM 7 ® Once you hear the click, you Click the removable profiles Pull the Click&Safe plastic can slide the Click&Safe pin of the head box back in (the blue plastic part) (the blue plastic part) under place and secure with a 2.5 backwards to slide the fabric the spring.

  • Page 51: Snap-Fitting The Side Guiding Channels In Place

    Fixscreen Minimal - New construction IM 7 ® 3.5 • Snap-fitting the side guiding channels in place When snap-fitting the side guiding channels, take care not to damage the screen zip. • Side guiding channel XS Slide the intermediate profile Then snap the intermediate Check to ensure that the of the side guiding channel...
  • Page 52 Fixscreen Minimal - New construction IM 7 ® • Deep side guiding channels S/S.W/M/M.W/M.W+/L/L.W Slide the intermediate profile Then snap the intermediate Check to ensure that the of the side guiding channel profile into place by pushing intermediate profile has as shown on the drawing in at the position where the correctly snap-fitted into...
  • Page 53 Fixscreen Minimal - New construction IM 7 ® • Coupling side guiding channel C.40 Slide both screen parts into Securely snap the coupling Then attach both profiles the aluminium zip channel. It side guiding channel on the to each other. Screw is easier to slide the zip out fixed profile.

  • Page 54: Fastening The Bottom Bar

    Fixscreen Minimal - New construction IM 7 ® 3.6 • Fastening the bottom bar If the bottom bar was supplied separately, it must be mounted on the fabric. Connect the motor. Hold the bottom bar To click the bottom bar onto Lower the screen to an easy correctly.
  • Page 55 Fixscreen Minimal - New construction IM 7 ®     Make sure that the clips are correctly positioned in the bottom Position the fabric correctly bar. in the bottom bar plug. Make sure the fabric is completely flat between the bottom bar plugs.

  • Page 56: Assembling Im 7B With C.f

    Fixscreen Minimal - New construction IM 7 ® 4 • Assembling IM 7B with C.F 4.1 • Disassembling the side guiding channels • Side guiding channel M.W or M.W+ Click open the closing profile Now slide open the The mounting pins are of the side guiding channel.

  • Page 57: Installation Of The Side Guiding Channels M.w Or M.w

    Fixscreen Minimal - New construction IM 7 ® 4.2 • Installation of the side guiding channels M.W or M.W+ NOTE: It is important to install the fixed profile with great care so as to enable the further installation and smooth operation of the Fixscreen Minimal. The fixed profile of the deep side guiding channels M.W/M.W+ can be attached to the back wall of the structure.

  • Page 58: Installation Of The Head Box

    Fixscreen Minimal - New construction IM 7 ® 4.3 • Installation of the head box □ 49/66 The head box is fully pre-assembled so that it can Centerline fabric be assembled in one piece. The bottom bar is supplied separately and will be clicked onto the fabric at a later stage.
  • Page 59 Fixscreen Minimal - New construction IM 7 ® 4.3.2 • Securing the head box The head box must be secured to the underlying construction. You can do so in 2 ways: • By using the hook profile The hook profile has a length If you take this option, of 300 mm and can be 3 hook profiles will be...
  • Page 60 Fixscreen Minimal - New construction IM 7 ® Note: In addition to hooking the head box onto the hook profile, the head box must also be fastened at 3 additional points. This ensures that the forces caused by the side guiding channel are properly absorbed.
  • Page 61 Fixscreen Minimal - New construction IM 7 ® A bracket is provided to ensure that the base box M.W+ and the fixed profile of the side guiding channel M.W+ are perfectly aligned with each other. When delivered, this bracket is mounted upside down on the base box M.W+. First, dismount it, turn it around 180°...

  • Page 62: Securing The Head Box On The Side Guiding Channel

    Fixscreen Minimal - New construction IM 7 ® 4.4 • Securing the head box on the side guiding channel ➀ The head box is fixed on the side guiding channel with adjustable mounting pins. These are already pre-mounted in the side guiding channel. Unscrew the mounting pin with an Allen key 2.5, and slide the mounting pin into the head box until the arrow on the pin is fully concealed.
  • Page 63 Fixscreen Minimal - New construction IM 7 ® • Using a mounting foot When the attachment point is lower, for example with a floating terrace, the mounting foot can be used to fasten it to the underlying structure. You can use the template on the last page to ensure □...
  • Page 64 Fixscreen Minimal - New construction IM 7 ® 4.5.2 • Assembling the side guiding channels C.F You must slide the freestanding coupling side guiding channel over the pins of the head box. Take the following steps to do this smoothly. ➁...

  • Page 65: Snap-Fitting The Side Guiding Channels In Place

    Fixscreen Minimal - New construction IM 7 ® Slide the bottom of the base Use two screws M4x8 to fasten the plate of the freestanding side guiding channel to the mounting coupling side guiding plate. channel over the mounting plate, either directly or indirectly onto the underlying construction or on the mounting foot.

  • Page 66: Closing The Head Box

    Fixscreen Minimal - New construction IM 7 ® Turn the aluminium zip Now rotate the closing profile into the intermediate profile into the side guiding profile and ensure that the channel and click it closed. cellular rubber is correctly Make sure the cellular rubber positioned.

  • Page 67: Fastening The Bottom Bar

    Fixscreen Minimal - New construction IM 7 ® 4.8 • Fastening the bottom bar If the bottom bar was supplied separately, it must be mounted on the fabric. Connect the motor. Hold the bottom bar To click the bottom bar onto Lower the screen to an easy correctly.
  • Page 68 Fixscreen Minimal - New construction IM 7 ®     Make sure that the clips are correctly positioned in the bottom Position the fabric correctly bar. in the bottom bar plug. Make sure the fabric is completely flat between the bottom bar plugs.

  • Page 69: Electrical Operation

    Fixscreen Minimal - New construction IM 7 ® 5 • Electrical operation 5.1 • Technical characteristics of the motors Parameter Value Voltage 230 Volt AC Current 0.4 to 1.5 Amps (according to motor type) Power 90 to 300 Watt (according to motor type) Protection class IP 44 Maximum runtime...

  • Page 70: Adjusting The Endpoints Of The Motor

    6 • Adjusting the endpoints of the motor 6.1 • Detecto Renson Motor Safety First The endpoints of the Detecto Renson Safety First motor are not set in advance. These can be easily adjusted by automatically detecting the endpoints. For more information, see documents relating to the settings of this motor.

  • Page 71: Final Check

    Fixscreen Minimal - New construction IM 7 ® 7 • Final check ➊ Before starting the motor: check whether the set-up is square. The dia- gonals (D1 and D2) and the parallels (H1 and H2) should be identical to the extent possible, in order to ensure the proper unrolling of the screen.

  • Page 72: Maintenance

    • The electrical connection must be made by a qualified electrician, in accordance with applicable standards. • Renson accepts no liability/warranty on the automatic operation of the screen motor, other than Somfy’s applications. • Renson cannot guarantee that the communication protocol for building automation and/or home automation shall be compatible with the screen motor.

  • Page 73: Disposal Of The Product

    Fixscreen Minimal - New construction IM 7 ® 9 • Disposal of the product Your screen can be fully recycled. Check with your local authority or nearest recycling station for local environmental regulations. Before dismantling the screen, turn off the power supply. Materials must be separated when the product is destroyed.
