INSTALLATION &
OPERATION
MANUAL
–

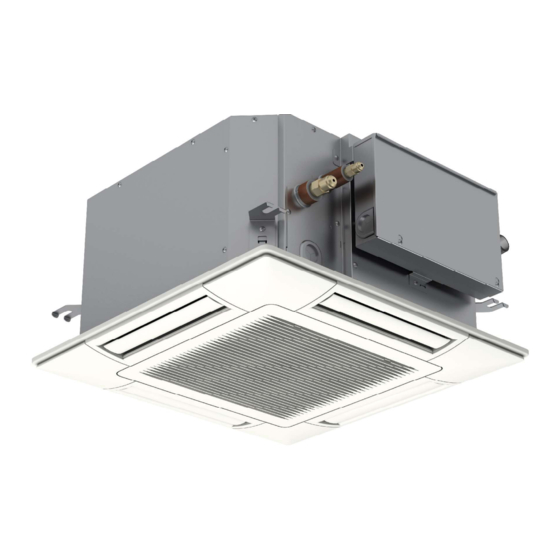

INDOOR UNITS SYSTEM FREE
4-way cassette
MODELS
RCIM-(0.4-2.5)FSRE
EN
INSTALLATION AND OPERATION MANUAL
ES
MANUAL DE INSTALACIÓN Y FUNCIONAMIENTO
DE
INSTALLATIONS- UND BETRIEBSHANDBUCH
FR
MANUEL D'INSTALLATION ET DE FONCTIONNEMENT
IT
MANUALE D'INSTALLAZIONE E D'USOI
PT
MANUAL DE INSTALAÇÃO E DE FUNCIONAMENTO
DA
INSTALLATIONS- OG BETJENINGSVEJLEDNING
NL
INSTALLATIE- EN BEDIENINGSHANDLEIDING
SV
INSTALLATION- OCH DRIFTHANDBOK
EL
ΕΓΧΕΙΡΙΔΙΟ ΕΓΚΑΤΑΣΤΑΣΗΣ ΚΑΙ ΛΕΙΤΟΥΡΓΙΑΣ
PMML0550 rev.2 - 08/2021
BG
РЪКОВОДСТВО ЗА ИНСТАЛИРАНЕ И ЕКСПЛОАТАЦИЯ
CS
NÁVOD K MONTÁŽI A OBSLUZE
ET
PAIGALDUS- JA KASUTUSJUHEND
HU
TELEPÍTÉSI ÉS ÜZEMELTETÉSI ÚTMUTATÓ
LV
UZSTĀDĪŠANAS UN EKSPLUATĀCIJAS ROKASGRĀMATA
LT
MONTAVIMO IR NAUDOJIMO VADOVĄ
PL
INSTRUKCJA MONTAŻU I OBSŁUGI
RO
MANUAL DE INSTALARE SI OPERARE
RU
ИНСТРУКЦИЯ ПО МОНТАЖУ И ЭКСПЛУАТАЦИИ

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the RCIM-0.4FSRE and is the answer not in the manual?

Questions and answers

Related Manuals for Hitachi RCIM-0.4FSRE

Summary of Contents for Hitachi RCIM-0.4FSRE

  • Page 1 – INSTALLATION & OPERATION MANUAL – INDOOR UNITS SYSTEM FREE 4-way cassette MODELS RCIM-(0.4-2.5)FSRE INSTALLATION AND OPERATION MANUAL РЪКОВОДСТВО ЗА ИНСТАЛИРАНЕ И ЕКСПЛОАТАЦИЯ MANUAL DE INSTALACIÓN Y FUNCIONAMIENTO NÁVOD K MONTÁŽI A OBSLUZE INSTALLATIONS- UND BETRIEBSHANDBUCH PAIGALDUS- JA KASUTUSJUHEND MANUEL D’INSTALLATION ET DE FONCTIONNEMENT TELEPÍTÉSI ÉS ÜZEMELTETÉSI ÚTMUTATÓ...
  • Page 2 Specifikationerna i den här handboken kan ändras utan föregående meddelande för att Hitachi ska kunna leverera de senaste innovationerna till kunderna. Vi på Hitachi gör allt vi kan för att se till att alla specifikationer stämmer, men vi har ingen kontroll över tryckfel och kan därför inte hållas ansvariga för den typen av fel.
  • Page 3 τελευταίες καινοτομίες στους πελάτες της. Αν και έχει γίνει κάθε προσπάθεια προκειμένου να εξασφαλιστεί ότι οι προδιαγραφές είναι σωστές, η Hitachi δεν μπορεί να ελέγξει τα τυπογραφικά λάθη και, ως εκ τούτου, δεν φέρει καμία ευθύνη για αυτά τα λάθη.
  • Page 4 AT T E N T I O N This product shall not be mixed with general house waste at the end of its life and it shall be retired according to the appropria- ted local or national regulations in a environmentally correct way. Due to the refrigerant, oil and other components contained in Air Conditioner, its dismantling must be done by a professional installer according to the applicable regulations.
  • Page 5 Π Ρ Ο Σ Ο Χ Η Σημαίνει ότι το προϊόν δεν θα πρέπει να αναμιχθεί με τα διάφορα οικιακά απορρίμματα στο τέλος του κύκλου ζωής του και θα πρέπει να αποσυρθεί σύμφωνα με τους κατάλληλους τοπικούς ή εθνικούς κανονισμούς και με τρόπο φιλικό προς το...
  • Page 6 R 3 2 English VORSICHT Dieses auf dem Gerät angezeigte Symbol zeigt an, dass dieses WA R N I N G Gerät ein entzündbares Kältemittel verwendet. Bei einem Kältemit- BURST HAZARD telaustritt besteht die Gefahr der Entzündung, wenn das Kältemittel in Kontakt mit einer äußeren Zündquelle kommt.
  • Page 7 R 3 2 AVVERTENZA WAARSCHUWING Per ulteriori informazioni, consultare il Manuale d’installazione e Dit symbool op het apparaat geeft aan dat het apparaat is gevuld d’uso. met R32, een geurloos ontvlambaar koelmiddel met een lage brandsnelheid (klasse A2L volgens ISO 817). Als het koelmiddel lekt, kan het ontbranden wanneer het in contact komt met een ex- Português terne ontstekingsbron.
  • Page 8 R 3 2 Eesti ΠΡΟΣΟΧΗ H O I AT U S Αυτό το σύμβολο που εμφανίζεται στη μονάδα δείχνει ότι υπάρχουν σχετικές πληροφορίες στο εγχειρίδιο λειτουργίας και/ή στο εγχειρίδιο LÕHKEMISOHT εγκατάστασης. Ärge laske jahutussüsteemi (s.o torustikku) õhku või gaasisegu, mis sisaldab hapnikku. ΠΡΟΣΟΧΗ...
  • Page 9 R 3 2 Română UZMANĪBU Šis uz ierīces redzamais simbols norāda, ka ar šo ierīci drīkst rīkoties AV E R T I S M E N T tikai pilnvarots servisa personāls, atsaucoties uz uzstādīšanas PERICOL DE DEFLAGRAȚIE rokasgrāmatu. Nu permiteți pătrunderea aerului sau oricărui amestec de gaz care conține oxigen în ciclul agentului frigorific (adică...
  • Page 10 CD-ROM fehlen oder nicht lesbar sein sollte, required for the correct installation of the system is setzen Sie sich bitte mit Ihrem Hitachi-Händler oder included. If this is not the case, contact your distributor. Vertragspartner in Verbindung.
  • Page 11 é providenciada num CD-ROM, fornecido juntamente com a unidade exterior. Contacte o seu Unité intérieure Unité extérieure distribuidor ou revendedor Hitachi, caso o CD-ROM Manuel d’installation esteja em falta ou seja ilegível. CD-ROM Manuel •...
  • Page 12 • Aanvullende informatie over het gekochte product is beschikbaar op een cd-rom, die wordt meegeleverd met de buitenunit. Als deze cd-rom ontbreekt of niet Eλλhnika leesbaar is, neem dan contact op met uw Hitachi- ΚΙΝΔΥΝΟΣ ΕΚΡΗΞΗΣ distributeur. Ο συμπιεστής πρέπει να έχει σταματήσει προτού αφαιρέσετε • τους σωλήνες ψυκτικού μέσου.
  • Page 13 Проверете дали цялата информация, необходима külge kinnitatud CD-ROMilt. Kui CD-ROM on kadunud за правилния монтаж на инсталацията е включена в või ei ole loetav, võtke palun ühendust Hitachi ръководствата за вътрешните и външните тела. Ако edasimüüja või turustajaga. не е включена, свържете се с вашия дистрибутор.
  • Page 14 Jei trūksta kompaktinio disko arba Ellenkező esetben forduljon a forgalmazóhoz. jo negalima perskaityti, kreipkitės į savo Hitachi atstovą arba platintoją. Beltéri egység Kültéri egység •...
  • Page 15 можно найти в комплекте с наружным блоком. dotycząca klimatyzatorów i pomp ciepła z obsługi Если компакт-диск отсутствует или он не читается, czynnikiem chłodniczym R32, zgodna z normą обратитесь к дилеру или дистрибьютору Hitachi. IEC 60335-2-40:2018 • ВНИМАТЕЛЬНО ПРОЧИТАЙТЕ РУКОВОДСТВА И ФАЙЛЫ НА КОМПАКТ-ДИСКЕ ПЕРЕД...
  • Page 16 R 3 2 English Deutsch R32 Kältemittelkreislauf R32 Refrigerant circuit Die Anlageninstallation und die Kältemittelleitungen The unit installation and refrigerant piping should comply müssen die entsprechenden lokalen und nationalen with the relevant local and national regulations for the Vorschriften für das konzipierte Kältemittel einhalten. designed refrigerant.
  • Page 17 R 3 2 Italiano Dansk Circuito del refrigerante R32 R32 Kølemiddelkredsløb L’installazione dell’unità e quella della linea del refrigerante Installationen af enheden og af kølemiddelrørene skal devono essere conformi alle normative locali e nazionali overholde alle relevante lokale og nationale forskrifter for relative al refrigerante progettato.
  • Page 18 R 3 2 Български Svenska Кръг на хладилния агент R32 R32 Kylkrets Installationen av enhet och kylrör måste uppfylla alla Монтажът на изделието и тръбите за хладилния агент relevanta lokala och nationella bestämmelser för det следва да съответстват на съответните разпоредби в avsedda kylmedlet. страната, отнасящи...
  • Page 19 R 3 2 A hűtőközeg mennyiségére vonatkozó további információkért lásd Více informací o chladivové náplni naleznete v Návodu k instalaci venkovní jednotky. a kültéri egység Telepítési útmutatóját. Latviešu Eesti R32 Aukstumaģenta kontūrs R32 Jahutussüsteem Seadme paigaldus ja jahutustorustik peab olema Ierīces uzstādīšanai un aukstumaģenta cauruļvadiem vastavuses ette nähtud jahutusvahendile kehtivate jāatbilst attiecīgajiem vietējiem un nacionālajiem asjakohaste kohalike ja üleriigiliste eeskirjadega.
  • Page 20 R 3 2 Русский Polski Obieg czynnika chłodniczego R32 Контур хладагента R32 Montaż jednostki i przewodów rurowych czynnika Установка блока и трубопровода хладагента должны chłodniczego powinien spełniać obowiązujące w соответствовать местным и национальным нормам для odniesieniu do niego lokalne i krajowe przepisy. применяемого хладагента. Uwzględniając zastosowanie czynnika chłodniczego R32 i Принимая...
  • Page 21 R 3 2 Refrigerant Amount Minimum Area Área mínima Cantidad de refrigerante Kältemittelmenge Minimale Fläche Quantité de frigorigène Surface minimale Superficie minima Quantità di refrigerante Área mínima Quantidade de refrigerante Mængde af kølemiddel Mindsteareal Hoeveelheid koelmiddel Minimale oppervlakte Mängd kylmedel Minsta yta Ποσότητα...
  • Page 22 R 3 2 από την κάτω πλευρά της εσωτερικής μονάδας έως το χαμηλότερο σημείο όπου μπορεί να πραγματοποιηθεί η διαρροή ψυκτικού στον εσωτερικό χώρο. • A : Minimum installation area of an Indoor unit for a given refrigerant charge m (kg) •...
  • Page 23 R 4 1 0 A English D A N G E R • Check to ensure that the number of below is within 0.44kg/m3. Otherwise it may cause danger situation if the refrigerant in the outdoor unit leaks into the room where this indoor unit is installed. (Total refrigerant quantity per one outdoor unit) ≤0.44kg/m (Volume of the room where this indoor unit is installed) For detail, refer to the Installation Manual for outdoor unit. • Make sure that the refrigerant leakage test should be performed. The refrigerant (Fluorocarbon R410A) for this unit is incombustible, non- toxic and odorless. However if the refrigerant is leaked and is contacted with fire, toxic gas will generate. Also because the fluorocarbon is heavier than air, the floor surface will be filled with it, which could cause suffocation. • Use the specified non-flammable refrigerant (R410A) to the outdoor unit in the refrigerant cycle. Do not charge material other than R410A into the unit such as hydrocarbon refrigerants (propane or etc.), oxygen, flammable gases (acetylene, etc.) or poisonous gases when in- stalling, maintaining and moving. These flammables are extremely dangerous and may cause an explosion, a fire, and injury. Español P E L I G R O • Asegúrese de que la siguiente cifra está en un margen de 0,44kg/m . De lo contrario, podría darse una situación de peligro si se produce una fuga del refrigerante de la unidad exterior en la habitación en la que está instalada la unidad interior. (Cantidad total de refrigerante por unidad exterior) ≤0,44kg/m (Volumen de la estancia en la que está instalada la unidad interior) Para obtener más detalles al respecto, consulte el manual de instalación de la unidad exterior.
  • Page 24 R 4 1 0 A Italiano P E R I C O L O • Accertarsi che il valore risultante dall’operazione sotto riportata sia inferiore o uguale a 0,44 kg/m . in caso contrario potrebbero verificarsi situazioni di pericolo se il refrigerante contenuto nell’unità esterna fuoriuscisse nel locale in cui è installata l’unità interna. (Quantità totale di refrigerante per un’unità esterna) ≤0,44kg/m (Dimensioni del locale in cui questa unità interna è installata) Per informazioni dettagliate, consultare il Manuale di installazione dell’unità esterna. • Accertarsi che sia stata svolta la prova di tenuta idraulica del refrigerante. Il refrigerante (fluorocarburo R410A) contenuto in questa unità non è infiammabile, non è tossico ed è inodore. Tuttavia, se sono presenti perdite di refrigerante e questo entra in contatto con fuoco, si genererà gas tossico. Anche perché il fluorocarburo è più pesante dell’aria, la superficie del pavimento si riempirebbe di esso, e ciò potrebbe provocare soffocamento. • Usare il refrigerante non infiammabile specificato (R410A) per l’unità esterna nel ciclo di refrigerazione. Non immettere materiali di- versi dall’R410A nell’unità come refrigeranti idrocarburi (propano, ecc.), ossigeno, gas infiammabili (acetilene, ecc.) o nocivi durante l’installazione, la manutenzione e la movimentazione. Questi prodotti infiammabili sono estremamente pericolosi e potrebbero causare esplosioni, incendi e lesioni.
  • Page 25 R 4 1 0 A Svenska FA R A • Kontrollera och se till att numret på följande ligger inom 0,44 kg/m3. Om utomhusenhetens kylmedel läcker in i rummet där inomhusen- heten är installerad kan en farlig situation uppstå. (Total mängd kylmedel per utomhusenhet) ≤0,44kg/m (Volym på rummet där den här inomhusenheten är installerad) Se utomhusenhetens installationshandbok för detaljerade anvisningar. • Försäkra att ett läckagetest av kylmedium utförs. Enhetens kylmedel (flourkolgas R410A) är obrännbart, ogiftigt och luktfritt. Om kyl- medium läcker ut och kommer i kontakt med eld så kan emellertid giftig gas att bildas. Eftersom flourkolgas är tyngre än luft, fyller den golvytan, vilket även kan leda till kvävning. • Använd det specificerade icke brännbara kylmedlet (R410A) för utomhusenhetens kylmediecykel. Fyll inte enheten med något annat medel än R410A som exempelvis kylmedel som innehåller kolväte ( propan etc.), syra, brandfarliga gaser (acetylen, etc.) eller giftiga gaser under installation, underhåll eller flyttning. Dessa gastyper är mycket farliga och kan orsaka explosion, brand eller skada.
  • Page 26 R 4 1 0 A • Použijte specifikované nehořlavé chladivo (R410A) na venkovní jednotku v chladicím cyklu. Nevkládejte do zařízení jiný ma- teriál než R410A, jako jsou například chladicí kapaliny (propan nebo jiné), kyslík, hořlavé plyny (acetylen atd.) Nebo jedovaté plyny při instalaci, údržbě a pohybu. Tyto hořlaviny jsou extrémně nebezpečné a mohou způsobit výbuch, požár a zranění. Eesti O H T • Kontrollige, et all olev arv on kuni 0,44kg/m3. Vastasel korral võib tekkida ohuolukord, kui väliseadmest lekib jahutusvede- likku ruumi, kuhu see siseseade on paigaldatud. (Kogu jahutusvedelikukogus ühe väliseadme kohta) ≤0,44kg/m (Siseseadme paigaldusruumi maht) Vaadake täpsemalt järele väliseadme paigaldusjuhendist. • Veenduge, et jahutusvedelikulekke test on kindlasti tehtud. Selle seadme jahutusvedelik (fluorosüsivesinik R410A) on tule- kindel, mittetoksiline ja lõhnatu. Kui jahutusvedelikku lekib ja see puutub kokku tulega, võib siiski tekkida toksiline gaas. Ka seetõttu, et fluorosüsivesinik on raskem kui õhk, laotub see üle kogu põrandapinna ja võib põhjustada lämbumist. • Kasutage jahutussüsteemis väliseadmete spetsiaalset mittesüttivat jahutusvedelikku (R410A). Ärge laske paigaldam- ise, hooldustööde ja liigutamise ajal seadmesse muud materjali kui R410A, näiteks süsivesinime baasil jahutusvedelikke (propaani vms), hapnikku, tuleohtlikke gaase (atsetüleen vms) või mürgiseid gaase. Need tuleohtlikud ained on äärmiselt ohtlikud ja võivad põhjustada plahvatust, tulekahju ja vigastusi. Magyar V E S Z É LY •...
  • Page 27 R 4 1 0 A • Įsitikinkite, kad atliktas aušinimo medžiagos nuotėkio patikrinimas. Šio elemento aušinimo medžiaga (Anglies fluoridas R410A) yra nedegi, netoksiška ir bekvapė. Tačiau aušinimo medžiagai pratekėjus ir susijungus su ugnimi, susidaro nuodin- gos dujos. Be to, anglies fluoridas yra sunkesnis už orą, todėl jam užpildžius grindų paviršių, gali sukelti uždusimą. • Išorinio elemento aušinimo ciklui naudokite nurodytą nedegią aušinimo medžiagą (R410A). Nepripilkite kitos nei R410A medžiagos, pvz., angliavandenilių aušinimo medžiagų (propano ar pan.), deguonies, degių dujų (acetileno ar pan.) ar nuodingų dujų montuodami, prižiūrėdami ir perkeldami. Šie degieji skysčiai yra labai pavojingi ir gali sukelti sprogimą, gaisrą ir sužeidimus.
  • Page 28 English Original Version English Original Version Български Преведена версия Español Versión traducida Čeština Přeložená verze Deutsch Übersetzte Version Français Version traduite Eesti Tõlgitud versioon Lefordított változat Italiano Versione tradotta Magyar Latviešu Tulkotā versija Português Versão traduzidal Lietuvių Versta versija Dansk Oversat version Tłumaczenie wersji oryginalnej Nederlands...
  • Page 29 DANGER – Hazards or unsafe practices which COULD result in severe personal injuries or death. PELIGRO – Riesgos o prácticas poco seguras que PODRÍAN producir lesiones personales e incluso la muerte. GEFAHR – Gefährliche oder unsichere Anwendung, die zu schweren Körperverletzungen oder zum Tod führen kann. DANGER –...
  • Page 30 NOTE – The text following this symbol contains information or instructions that may be of use or that require a more thorough explanation. NOTA – El texto que sigue a este símbolo contiene información o instrucciones que pueden ser de utilidad o requeridas para ampliar una explicación.
  • Page 31 INDEX INDICE 1 GENERAL INFORMATION ..........1 1 INFORMAZIONI GENERALI ..........105 2 SICUREZZA ................. 105 2 SAFETY ................1 3 IMPORTANT NOTICE ............2 3 NOTA IMPORTANTE ............106 4 PRIMA DEL FUNZIONAMENTO ......... 107 4 BEFORE OPERATION ............3 5 REMOTE CONTROLLER OPERATION ......
  • Page 32 INNEHÅLLSFÖRTECKNING INDEKS 1 ALLMÄN INFORMATION ............ 209 1 ÜLDTEAVE ................313 2 SÄKERHET ................209 2 OHUTUS ................313 3 VIKTIGT MEDDELANDE ............. 210 3 TÄHTIS TEADE ..............314 4 ENNE TÖÖLE PANEMIST ..........315 4 FÖRE ANVÄNDNING ............211 5 KAUGJUHTIMISPULDI KASUTAMINE ......
  • Page 33 SPIS TREŚCI 1 INFORMACJE OGÓLNE ............. 417 2 BEZPIECZEŃSTWO ............417 3 WAŻNE INFORMACJE ............418 4 CZYNNOŚCI POPRZEDZAJĄCE URUCHOMIENIE ..419 5 OBSŁUGA ZDALNEGO STEROWNIKA ......420 6 KONSERWACJA ..............420 7 CZĘŚCI SKŁADOWE ............422 8 CZYNNOŚCI PRZEDMONTAŻOWE ........423 9 MONTAŻ...

  • Page 34: Informations Générales

    à jour. Malgré cela, les erreurs d’impression ne copiée, archivée ou transmise sous aucune forme ou support sans l'autorisation de Johnson Controls-Hitachi Air Conditioning peuvent pas être contrôlées par Hitachi et ne relèvent pas de sa Spain, S.A.U. responsabilité.

  • Page 35: Remarque Importante

    REMARQUE IMPORTANTE 2.2 INFORMATIONS SUPPLÉMENTAIRES CONCERNANT LA SÉCURITÉ D A N G E R • Hitachi ne peut pas prévoir toutes les situations comportant un • N'utilisez aucun type d'aérosol tel que des insecticides, vernis ou laques, risque potentiel. ni aucun autre gaz inflammable à moins d'un mètre du système environ.

  • Page 36: Avant Le Fonctionnement

    AVANT LE FONCTIONNEMENT 4 AVANT LE FONCTIONNEMENT AT T E N T I O N • Si vous démarrez le système après une interruption de plus de 3 mois, • Mettez le système sous tension pendant environ 12 heures avant il est conseillé...

  • Page 37: Fonctionnement De La Télécommande

    FONCTIONNEMENT DE LA TÉLÉCOMMANDE 5 FONCTIONNEMENT DE LA TÉLÉCOMMANDE Reportez-vous au Manuel d'installation et de fonctionnement de la télécommande pour plus de détails. 6 MAINTENANCE D A N G E R AT T E N T I O N • Mettez l’appareil hors tension avant d'effectuer les tâches de Maintenez fermement avec la main le filtre à...
  • Page 38 MAINTENANCE 6 Réinitialisez le témoin du filtre (exemple PC-ARFP1E). La grille d'admission d'air peut être retirée et nettoyée. 1 Ouvrez la grille d'admission d'air. R E M A R Q U E En glissant les boutons sur les deux côtés de la grille Si la durée de fonctionnement cumulée est inférieure au réglage du d'admission d'air dans le sens de la flèche, ouvrez la grille témoin du filtre, l'indication «...

  • Page 39: Nomenclature Des Pièces

    NOMENCLATURE DES PIÈCES 7 NOMENCLATURE DES PIÈCES Schéma interne de A (mm) Nº Nom de la pièce Modèle Ventilateur RCIM-0.4FSRE Moteur du ventilateur (CC) 12,7 6,35 RCIM-0.6FSRE Échangeur de chaleur 12,7 6,35 RCIM-0.8FSRE 12,7 6,35 Distributeur RCIM-1.0FSRE 12,7 6,35 Filtre RCIM-1.5FSRE...

  • Page 40: Avant L'installation

    Le fluide frigorigène utilisé dans chaque unité est identifiée pourrait tomber en panne ou prendre feu. sur l'étiquette des spécifications et des manuels de l'unité. • N'effectuez pas de travaux d’installation, ni de travaux sur la Hitachi n'est pas tenu responsable de toute défaillance, panne, tuyauterie de fluide frigorigène, la pompe d'évacuation, les tuyaux dysfonctionnement ou accident provoqué par des unités chargées d’évacuation, ni de câblage électrique sans vous référer au manuel illégalement de fluides frigorigènes autres que ceux spécifiés.

  • Page 41: Accessoires Fournis

    INSTALLATION DE L’UNITÉ INTÉRIEURE 9.1 ACCESSOIRES FOURNIS Assurez-vous que les accessoires suivants sont livrés avec l’unité intérieure. Le collier du tuyau, les vis, les rondelles et les colliers en plastique sont placés sur l'isolation de tuyau. Accessoire Qté Utilisation Échelle de contrôle Détermination de l’ouverture à...

  • Page 42: Vérification Initiale

    INSTALLATION DE L’UNITÉ INTÉRIEURE 9.2 VÉRIFICATION INITIALE Support de suspension pour unité intérieure • Installez l'unité intérieure en prévoyant un espace suffisamment dégagé autour d’elle, et en portant une attention toute particulière au sens d’installation, pour les tuyauteries, le câblage et l'espace nécessaire à la maintenance (voir ci-dessous).
  • Page 43 INSTALLATION DE L’UNITÉ INTÉRIEURE 9.3 INSTALLATION  Ouverture dans le faux plafond et Sur poutre en bois : emplacement des tiges de suspension Fixez l'unité intérieure à la poutre (pour les bâtiments de plain- • Déterminez l'emplacement final et le sens de l'installation pied) ou à...
  • Page 44 INSTALLATION DE L’UNITÉ INTÉRIEURE 4 Montage de l'unité intérieure b. Pour la relation de position entre l'unité intérieure et le panneau de soufflage (en option), reportez-vous au a. Hissez l'unité intérieure avec un appareil de levage, schéma ci-dessous : en veillant à n'exercer aucune force sur le plateau (mm) d'évacuation des condensats (les sections de sortie d'air 4 positions des tiges de suspension...
  • Page 45 INSTALLATION DE L’UNITÉ INTÉRIEURE b. Pour un faux plafond sans ouverture. 7 La surface supérieure de l'unité est protégée par le carton ondulé pour empêcher l'unité de subir des dommages par S'il n'y a pas d'ouverture dans le faux plafond éclaboussures, etc.

  • Page 46: Tuyauterie Frigorifique

    Orifice Orifice Hole Hole Modèle Conduite de gaz Tuyauterie de liquide RCIM-0.4FSRE RCIM-0.6FSRE Attach a cap or put a plastic bag Bouchon ou sac en plastique RCIM-0.8FSRE Ne posez pas le tuyau directement au sol. Ø 12,7 (1/2) Ø 6,35 (1/4) RCIM-1.0FSRE...
  • Page 47 TUYAUTERIE FRIGORIFIQUE 10.3 DIMENSIONS DE LA CONNEXION DE TUYAUTERIE Effectuez les travaux d'évasement conformément aux schémas Couple de serrage requis et tableaux ci-dessous : Diamètre du tuyau Couple de serrage  Dimensions des tuyaux évasés Ø 6,35 mm (1/4) 14 - 18 (N-m) Ø...

  • Page 48: Tuyau D'évacuation

    TUYAU D'ÉVACUATION Isolez chaque connexion par tulipage sans espace à l'aide du Si vous recouvrez le panneau de soufflage optionnel à l'aide d'un agent moussant (Gupoflex conseillé) après l'installation, matériel d'isolation fournie sur site pour éviter la formation de condensation. Ensuite, isolez également chaque tuyauterie assurez-vous que l'agent moussant n'entre pas en contact avec.
  • Page 49 TUYAU D'ÉVACUATION 6 Insérez complètement le flexible d'évacuation. S'il n'est pas bien inséré, ou s'il est tordu, des fuites d'eau peuvent se produire. CORRECT INCORRECT Flexible d'évacuation Drain Hose (accessoire) Tordu (Accessory) isted Drain Pipe Raccordement ligne Connection des condensats Drain Hose Flexible d'évacuation Pas complètement inséré...
  • Page 50 TUYAU D'ÉVACUATION   Vérification d'évacuation et de fuite d'eau Fonctionnement simplifié de la pompe de relevage Une fois les travaux de tuyauterie d'évacuation et de câblage Vous trouverez ci-dessous la procédure de fonctionnement électrique terminés et avant l'installation du panneau de simplifié...

  • Page 51: Câblage Électrique

    CÂBLAGE ÉLECTRIQUE 12 CÂBLAGE ÉLECTRIQUE 12.1 INFORMATIONS GÉNÉRALES D A N G E R AT T E N T I O N • Mettez hors tension (interrupteur principal sur OFF) l'unité • Utilisez des câbles blindés à paire torsadée ou des câbles blindés intérieure et le groupe extérieur avant toute intervention sur le pour la transmission entre l’unité...
  • Page 52 CÂBLAGE ÉLECTRIQUE 12.3 POSITION DE LA CONNEXION DU CÂBLAGE ÉLECTRIQUE Connectez le câble de la télécommande optionnelle ou un AT T E N T I O N câble d'extension optionnel aux bornes du coffret électrique, en • Assurez-vous que les bornes de câblage sont bien serrées aux passant par l'orifice de connexion de la carrosserie.

  • Page 53: Réglage Des Commutateurs Dip

    *3 : Ne branchez pas les câbles en série lorsque l’intensité dépasse 63 A. Modèle sité élect- d'alimentation transmission max. rique IEC 60335-1 IEC 60335-1 RCIM-0.4FSRE RCIM-0.6FSRE RCIM-0.8FSRE 1~ 230 V RCIM-1.0FSRE 0,75mm 0,75mm 50 Hz RCIM-1.5FSRE RCIM-2.0FSRE RCIM-2.5FSRE 12.5 RÉGLAGE DES COMMUTATEURS DIP...
  • Page 54 CÂBLAGE ÉLECTRIQUE   DSW6 et RSW2 : réglage du numéro d’unité DSW5 et RSW1 : Réglage du numéro de cycle frigorifique Les numéros d'unité intérieure de toutes les unités intérieures ne sont pas nécessaires. Les numéros d'unité intérieure Réglage obligatoire. Position du réglage en usine : tout sur OFF. sont réglés par la fonction d'adressage automatique.
  • Page 55 INSTALLATION DU PANNEAU DE SOUFFLAGE EN OPTION 13 INSTALLATION DU PANNEAU DE SOUFFLAGE EN OPTION 13.1 MODÈLE CONCERNÉ Ce panneau de soufflage est applicable au modèle d'unité intérieure suivant : Panneau de soufflage Modèle d'unité intérieure P-AP56NAM P-AP56NAMS RCIM-(0.4- 2.5)FSRE P-AP56NAMR Avec le CD-ROM inclus dans le groupe extérieur vous trouverez l’information supplémentaire à...
  • Page 56 INSTALLATION DU PANNEAU DE SOUFFLAGE EN OPTION 4 Retirez les couvercles de réceptacle d’angle. 8 Fixez fermement le panneau de soufflage avec les quatre vis de fixation « A » et « B » (2 éléments chacune) comme Les couvercles de réceptacle d’angle peuvent être retirés en indiqué...
  • Page 57 INSTALLATION DU PANNEAU DE SOUFFLAGE EN OPTION 10 Fixation du couvercle de réceptacle d'angle R E M A R Q U E Fixez les 4 couvercles du réceptacle d'angle après avoir Les dimensions d'installation standard entre la surface inférieure de l'unité complètement monté...
  • Page 58 INSTALLATION DU PANNEAU DE SOUFFLAGE EN OPTION 13.5 CÂBLAGE ÉLECTRIQUE AT T E N T I O N • Veuillez réaliser l'intervention sur le câblage électrique en respectant les conditions de sécurité. Si les travaux de câblage électrique ne sont pas terminés, il existe un risque de génération de chaleur au branchement, d'incendie ou de décharge électrique.

  • Page 59: Test De Fonctionnement

    RÉGLAGE DES DISPOSITIFS DE SÉCURITÉ ET DE CONTRÔLE 13.6 TEST DE FONCTIONNEMENT 1 Lorsque l’installation du panneau de soufflage est terminée, b. L'angle du déflecteur est changé en appuyant sur « » ou « ». un test de fonctionnement doit être exécuté conformément au «...
  • Page 60 Johnson Controls-Hitachi Air Conditioning Spain, S.A.U. Ronda Shimizu, 1 - Políg. Ind. Can Torrella 08233 Vacarisses (Barcelona) Spain © Copyright 2021 Johnson Controls-Hitachi Air Conditioning Spain, S.A.U. – All rights reserved. Printed in Spain...
