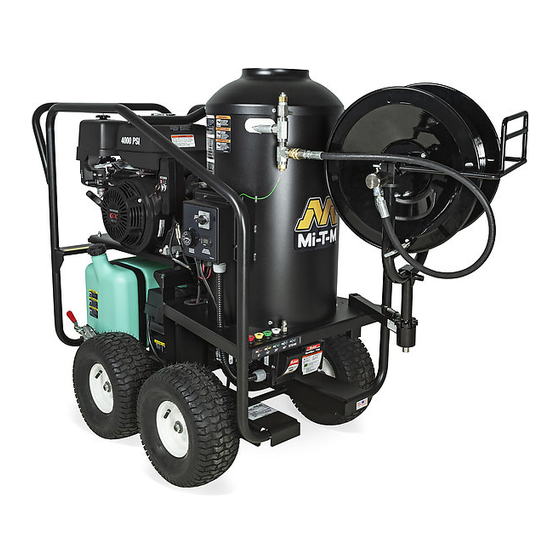

Mi-T-M DHG Series Operator's Manual

Portable gasoline driven oil fired hot water pressure washers
Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

OPERATOR'S MANUAL FOR
PORTABLE
GASOLINE DRIVEN
OIL FIRED
HOT WATER
PRESSURE WASHERS
CAUTION
RISK OF INJURY!
READ MANUAL BEFORE OPERATING!
This manual is an important part of the pressure washer and must
remain with the unit when you sell or rent it!
Operator's Manual
©Copyright 2017
Form #37-1438-E/F/S-051123
1
