6 - CENTRALNE DOWÓDZTWO
6.1 - Opis jednostki sterującej
Jednostki sterujące CT10324 i CT10324F są najnowocześniejszymi i
najbardziej efektywnymi systemami do sterowania silnikami Key Auto-
mation przeznaczonymi do elektrycznego otwierania i zamykania barier.
Zabrania się wszelkiego innego, nieuprawnionego użytkowania jedno-
stki sterującej.
1
M +
M -
V+
22
ENC
NEG
12

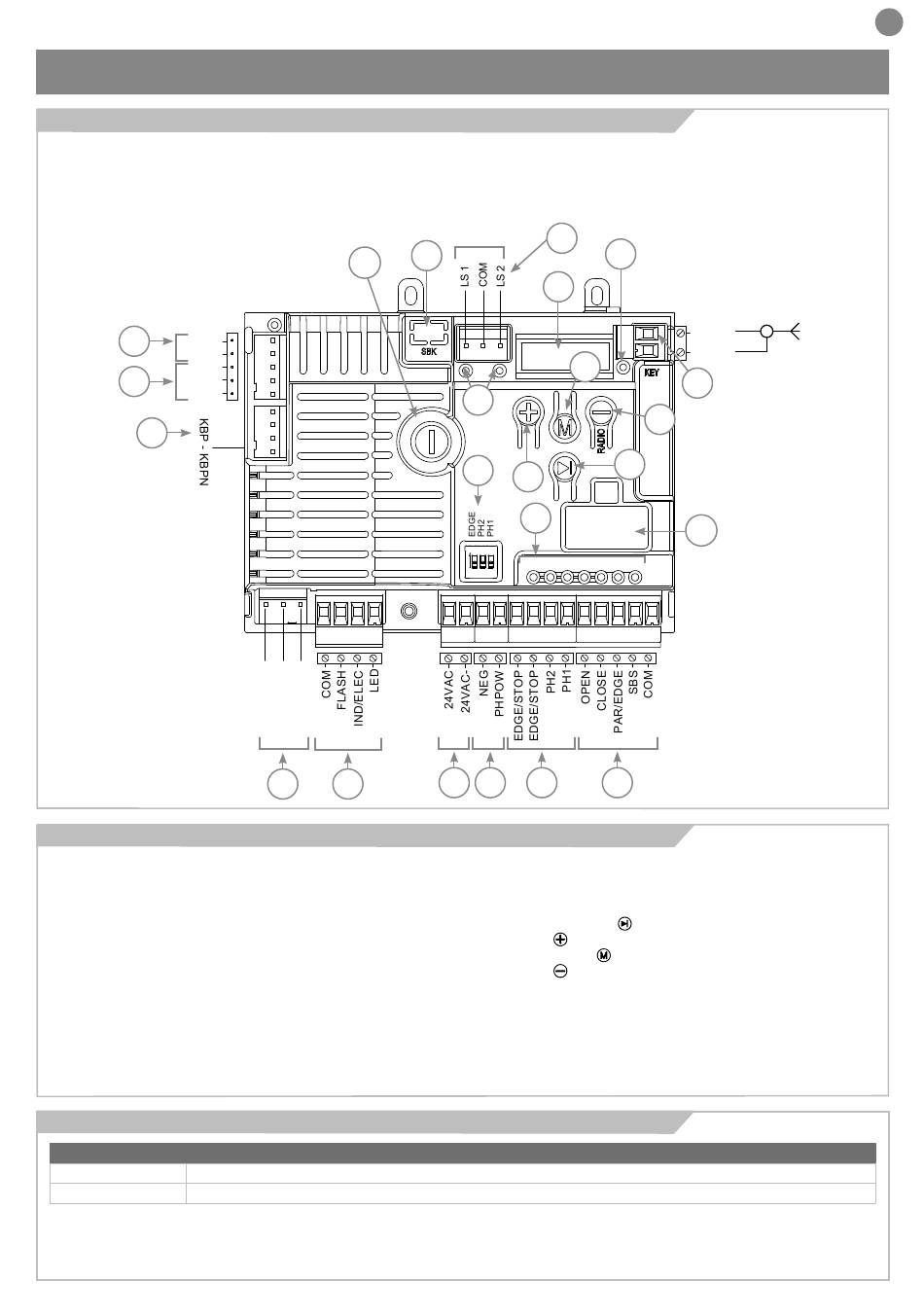

6.2 - Opis połączeń
1- Zasilanie silnika (M+ i M-)
2- Złącze zasilające centralne
3- Podłączenie lampy błyskowej, lampki nocnej i kierunkowskazu
oświetlenie otwarcia bramy/zamka elektrycznego Złącze 4-24
Vac do urządzeń sterujących i zabezpieczających
5- Zasilanie 24 VDC (nie regulowane) do urządzeń bezpieczeństwa
(krawędź bezpieczeństwa zarządzana radiowo, fotokomórki)
6- Wejścia do urządzeń bezpieczeństwa (STOP/Krawędź
bezpieczeństwa, fotokomórki)
7- Złącze urządzeń sterujących
8- Wskaźniki stanu led: zabezpieczenia STOP/EDGE, PH2, PH1
(czerwony); wejścia przekaźników OTWARTE, ZAMKNIĘTE, PAR,
SBS (zielony)
9- Wyłączenie zabezpieczeń
10- Wejścia wyłączników krańcowych

6.3 - Modele i parametry techniczne

KOD OPIS
CT10324F Centrala 24 V do silnika do szlabanów ALT3
CT10324 Centrala 24 V do silnika do szlabanów ALT4 i ALT6
- Ochrona przed skrótem lub przeciążeniem wyjść dodatkowych
podłączonych do centrum sterowania.
- Wykrywanie przeszkód.
- Automatyczne uczenie się czasów pracy.
21
13
POWER
SUPPLY
2 3
Wyświetlacz zawierający 5 cyfr/14 segmentów. w który wyposażone
są centralki CT10324 i CT10324F, ułatwia odczyt tekstów i, w kon-
sekwencji, programowanie i monitorowanie automatyki; struktura menu
została opracowana tak, aby ułatwić ustawianie czasów roboczych i
trybów operacyjnych.
10
19
14
17
11
15
9
16
8
ON
STOP PH2 PH1 OPEN CLOSE PAR
4 5
6 7
11- Wskaźniki stanu led wyłączników krańcowych (czerwony)
12- Złącze do ładowarki akumulatorów KBP/KBPN
13- Bezpiecznik 1.6AT z opóźnieniem czasowym
14- Wyświetlacz zawierający 5 cyfr/14 segmentów
15- Przycisk ruchu SBS( )
16- Przycisk ( )
17- Przycisk MENU ( )
18- Przycisk ( )
19- Wskaźnik led funkcji radiowych lub sygnalizacji błędów (zielony)
20- Antena
21- Przygotowanie do podłączenia do modułu oszczędności
energetycznej SBK
22- Połączenie enkodera
23- Złącze interfejsu KUBE / PowerBus (opcjonalnie)
- Dezaktywacja urządzeń bezpieczeństwa EDGE/STOP, PH1 i PH2 za
pomocą przełączników DIP: nie jest konieczne mostkowanie zacisków
urządzeń bezpieczeństwa, które nie są zainstalowane
ANT
SHIELD
20
18
23
SBS
PL
