6 - CENTRAL COMMAND
6.1 - Beschreibung der Central Command
Die Steuereinheit CT10324 und CT10324F ist das modernste und
effizienteste System zur Steuerung von Key Automation-Motoren
zum elektrischen Öffnen und Schließen von Schranken Jede an-
dere, unsachgemäße Verwendung des Steuergerätes ist verboten.
1
M +
M -
V+
22
ENC
NEG
12

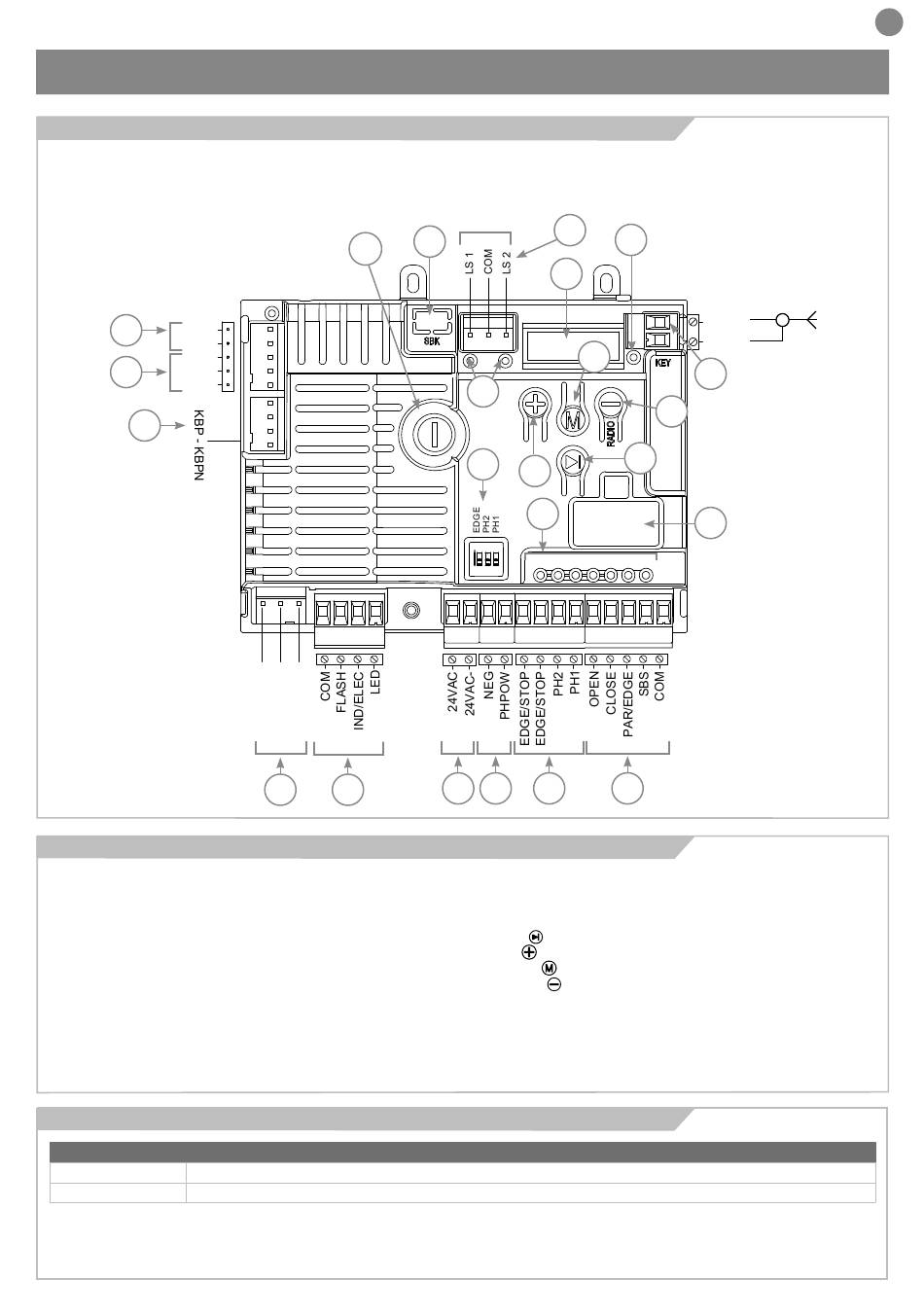

6.2 - Beschreibung der Anschlüsse
1- Motorstromversorgung (M+ und M-)
2- Zentraler Steckverbinder für die Stromversorgung
3- Anschluss von Blinklicht, Deckenleuchte und Blinker Licht für
Toröffnung/elektrisches Schloss
4- 24-VAC-Anschluss für Steuer- und Sicherheitsgeräte
5- Stromversorgung 24 VDC (nicht geregelt) für die
Sicherheitsvorrichtungen (Funkschaltleiste, Fotozellen)
6- Eingänge für Sicherheitsvorrichtungen (STOP/Sicherheitsleiste,
Fotozellen)
7- Anschluss für Steuergeräte
8- LED-Statusanzeigen: Sicherheitsvorrichtungen STOP/EDGE, PH2,
PH1 (rot); Eingänge der Stellantriebe OPEN, CLOSE, PAR, SBS (grün)
9- Deaktivierung der Sicherheiten
10- Endschaltereingänge
6.3 - Modelle und technische Eigenschaften
CODE BESCHREIBUNG
CT10324F 24V Steuereinheit für ALT3 Schrankenmotor
CT10324 24V Steuereinheit für ALT4Kund ALT6 Schrankenmotor
- Kurzschluss- oder Überlastungsschutz der Zubehörausgänge die mit
dem Steuergerät verbunden sind.
- Hinderniserkennung.
- Automatisches Erlernen der Arbeitszeiten.
21
13
POWER
SUPPLY
2 3
Das 5-stellige/14-Segment-Display der Steuereinheiten CT10324 und
CT10324F erleichtert das Ablesen der Anzeigen und erleichtert die Pro-
grammierung und Überwachung der Automatisierung; die Menüstruktur
ermöglicht eine einfache Einstellung der Arbeitszeiten und Betriebsar-
ten.
10
19
14
17
11
15
9
16
8
ON
STOP PH2 PH1 OPEN CLOSE PAR
4 5 6 7
11- LED-Anzeigen für Endschalterstatus (rot)
12- KBP/KBPN-Pufferbatterie (optional)
13- Getaktete 1,6AT-Sicherung
14- 5-stelliges/14-Segment-Display
15- SBS ( ) - Bewegungstaste Taste
16- UP ( ) -Taste
17- MENU ( ) -Taste
18- DOWN ( ) -Taste
19- LED-Anzeige für Funkfunktion oder Fehlersignalisierung (grün)
20- Antenne
21- Anschlussmöglichkeit für das SBK-Energiesparmodul
22- Encoder-Anschluss
23- Anschluss für KUBE-Schnittstelle / PowerBus (optional)
- Deaktivierung der Sicherheitseinrichtungen EDGE/STOP, PH1 und PH2
über Dip-Schalter: Es ist nicht notwendig, die Klemmen der
nicht installierten Sicherheitseinrichtungen zu überbrücken.
ANT
SHIELD
20
18
23
SBS
DE
