6 - INFORMAÇÕES SOBRE O PRODUTO
6.1 - Descrição da unidade
A unidade de controle CT10324 e CT10324F é o sistema mais mo-
derno e eficiente para o controle dos motores Key Automation para a
abertura elétrica e fechamento de barreiras.
Todo e qualquer uso impróprio da unidade de controle é proibido.
1
M +
M -
V+
22
ENC
NEG
12

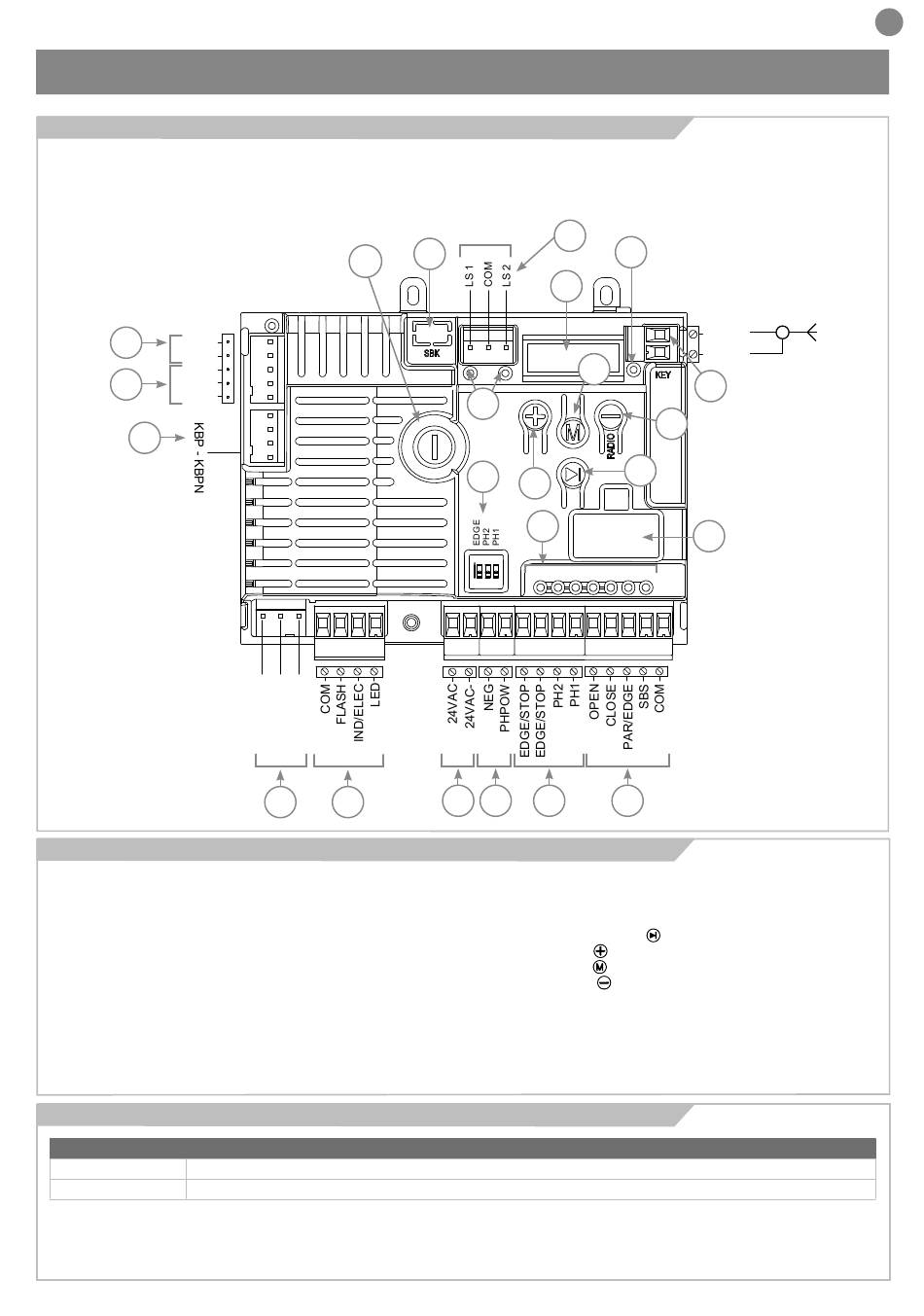

6.2 - Descrição das ligações
1- Alimentação do motor (M+ e M-)
2- Conetor de alimentação central
3- Conexão de pisca-pisca, luz de cortesia, indicador luz de abertura de
portão/fechadura elétrica
4- Conector 24 Vac para dispositivos de controle e segurança
5- Alimentação 24 VDC (não regulados) para dispositivos de segurança
(bordo de segurança rádio, fotocélulas)
6- Entradas para dispositivos de segurança (STOP/, bordo segurança/
fotocélulas)
7- Conector para dispositivos de controle
8- Indicadores LED de estado: seguranças STOP/EDGE, PH2, PH1
(vermelha), entradas atuadores OPEN, CLOSE, PAR, SBS (verde)
9- Desativação das seguranças
10- Entradas do fim de curso
6.3 - Modelos e características técnicas
CÓDIGO DESCRIÇÃO
CT10324F Central 24V para um motor para barreira ALT3
CT10324 Central 24V para um motor para barreira ALT4 e ALT6
- Proteção contra curto-circuitos ou sobrecargas das saídas de
acessórios ligadas à unidade de controlo.
- Deteção de obstáculos.
- Aprendizagem automática dos tempos de trabalho.
21
13
POWER
SUPPLY
2 3
O ecrã de 5 dígitos/14 segmentos das centrais CT10324 e CT10324F
facilita a leitura das mensagens, facilitando a programação e monito-
rização da automação; a estrutura de menus permite uma fácil con-
figuração dos tempos de trabalho e dos modos de funcionamento.
10
19
14
17
11
15
9
16
8
ON
STOP PH2 PH1 OPEN CLOSE PAR
4 5 6 7
11- Indicadores LED de estado dos fins de curso (cor vermelha)
12- Bateria tampão KBP/KBPN (opcional)
13- Fusível 1,6AT temporizado
14- Visor de 5 dígitos/14 segmentos
15- Botão de movimento SBS (
16- Botão para cima ( )
17- Botão de MENU ( )
18- Botão para baixo ( )
19- Indicador LED das funcionalidades de rádio ou sinalização de erros
(cor verde)
20- Antena
21- Preparação para a ligação ao módulo de poupança energético SBK
22- Conexão do codificador
23- Conector para interface KUBE/PowerBus (opcional)
- Desativação dos dispositivos de segurança EDGE/STOP, PH1 e PH2
através de interruptores DIP: não é necessário ligar em ponte os
terminais dos
dos dispositivos de segurança não instalados.
