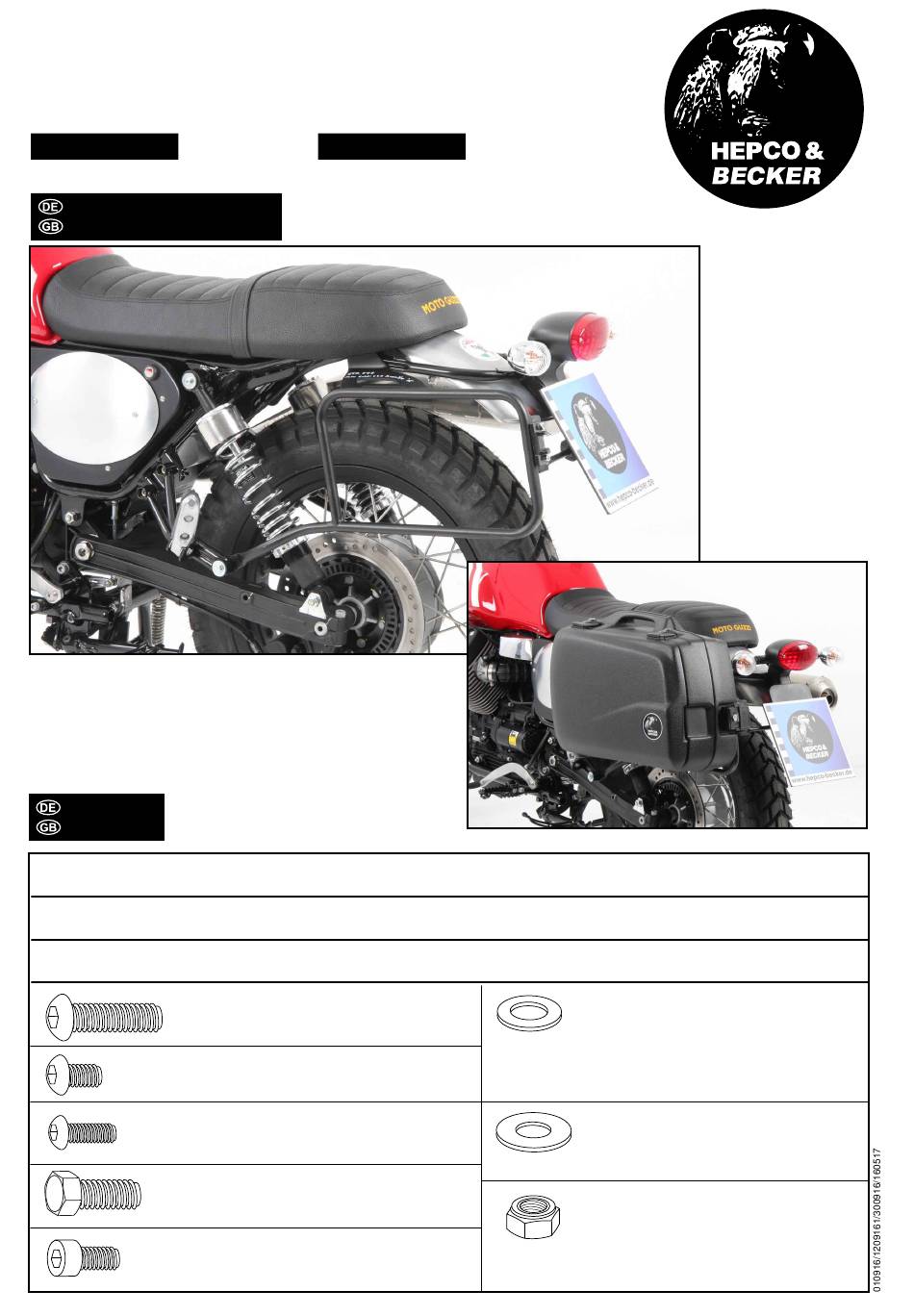

hepco & becker 653548 00 01 Mounting Instructions

Kofferträger / Side carrier
einseitig, links - one sided, left
MOTO GUZZI V7 II Scrambler/Stornello
Artikel Nr.: / Item-no.:
653548 00 01
schwarz/black
MONTAGEANLEITUNG
MOUNTING INSTRUCTIONS
INHALT
CONTENTS
1x 700008025 schwarz/black
700005438 chrom/chrome
oder/or
1x 700009446 schwarz/black
1x 700009447
1x
1x
2x
1x Sechskantschraube M8x30
hexagon bolt M8x30
2x Zylinderschraube mit Innengewinde M6x20
allen screw M6x20
653548 00 02
Foto zeigt den Junior 30 Koffer
Pictures shows the Junior 30 case
Kofferträger links - Side carrier left
Verbindungsbügel - bracing bow
Schraubensatz/Screw kit:
Linsenkopfschraube M8x40
filister head screw M8x40
Linsenkopfschraube M6x16
filister head screw M6x16
Linsenkopfschraube M5x30
filister head screw M5x30
chrom/chrome
4x
2x
3x
1x Karosseriescheibe Ø24 x Ø 8,4
body washer Ø24 x Ø 8,4
1x Karosseriescheibe Ø24 x Ø 6,4
body washer Ø24 x Ø 6,4
2x selbstsichernde Mutter M8
self lock nut M8
2x selbstsichernde Mutter M6
self lock nut M6
2x selbstsichernde Mutter M5
self lock nut M5
U-Scheibe ø5,4
washer ø5,4
U-Scheibe ø6,4
washer ø6,4
U-Scheibe ø8,4
washer ø8,4
1
