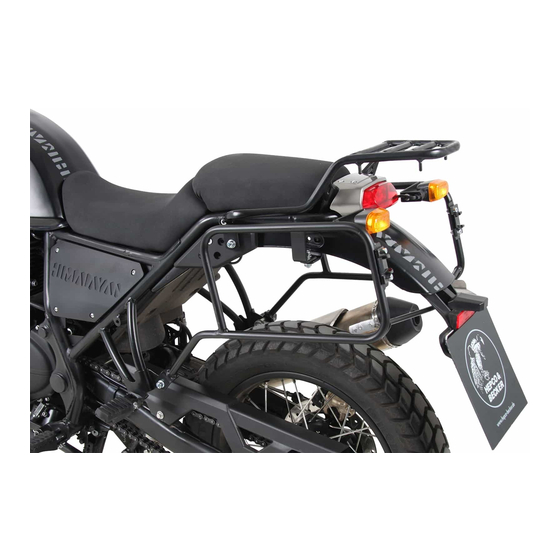

Kofferträger / Side carrier
Royal Enfield Himalayan
ab Baujahr 2018 / from date of manufacture 2018
Artikel Nr.: / Item-no.:
7590
653
00 01
INHALT
CONTENTS
1x
700010242
1x
700010243
1x
700010244
1x
700010245
1x
700010246
1x
Zylinderschraube ISK M8x20
1x
Zylinderschraube ISK M8x50
2x
Zylinderschraube ISK M8x25
2x
Zylinderschraube ISK M8x45
2x
Zylinderschraube ISK M6x45
4x
Zylinderschraube M6x20
4x
Sechskantschraube M6x16
10x U- Scheibe Ø6,4
10x U- Scheibe Ø8,4
4x
Selbstsichernde Mutter M8
4x
Selbstsichernde Mutter M6
2x
Aludistanz Ø13xØ9x12
2x
Aludistanz Ø18xØ9x20
4x
Kunstoffkappen M6
Empfehlenswertes
Zubehör:
Recommended
accessories:
42250000 00 22
Hitzeschutzblech
Heat protection plate
Schwarz/black
Kofferträger links
Kofferträger rechts
Verbindungsbügel
Halter
Schraubensatz:
1x
700010242
1x
700010243
1x
700010244
1x
700010245
1x
700010246
1x
Allen screw M8x20
1x
Allen screw M8x50
2x
Allen screw M8x25
2x
Allen screw M8x45
2x
Allen screw M6x45
4x
Allen screw M6x20
4x
Hexagon screw M6x16
10x Washer Ø6,4
10x Washer Ø8,4
4x
Self lock nut M8
4x
Self lock nut M6
2x
Alu spacer Ø13xØ9x12
2x
Alu spacer Ø18xØ9x20
4x
Plastic caps M6
Baubreite des Kofferträgers 43 cm
Width of the side carrier 43 cm
Carrier left
Carrier right
Bracing bow
Holder
Screw kit:
1
