Sennheiser SK 5012 Instruction Manual

Sennheiser SK 5012 Instruction Manual

Mikroport bodypack transmitter
Hide thumbs Also See for SK 5012:

Advertisement

Available languages
  • EN

Available languages

  • ENGLISH, page 21

Quick Links

Download this manual

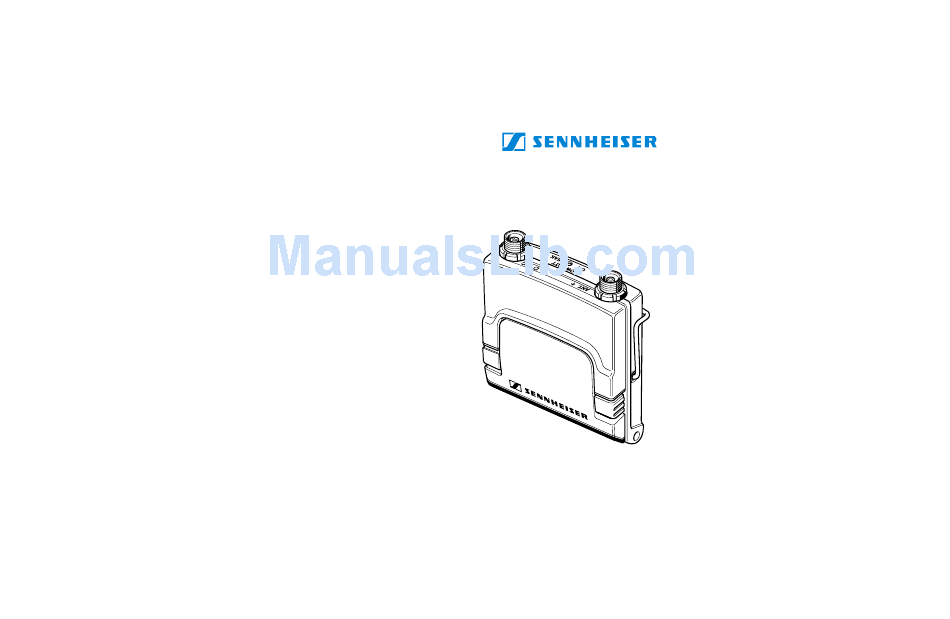

SK 5012
GEBRAUCHSANLEITUNG
INSTRUCTION MANUAL
NOTICE D´EMPLOI
ISTRUZIONI PER L´USO
INSTRUCCIONES PARA EL USO
GEBRUIKSAANWIJZING
BRUKSANVISNING

Advertisement

loading
Need help?

Need help?

Do you have a question about the SK 5012 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Sennheiser SK 5012

Summary of Contents for Sennheiser SK 5012

  • Page 1 SK 5012 GEBRAUCHSANLEITUNG INSTRUCTION MANUAL NOTICE D´EMPLOI ISTRUZIONI PER L´USO INSTRUCCIONES PARA EL USO GEBRUIKSAANWIJZING BRUKSANVISNING...
  • Page 3 SK 5012 Mikroport-Taschensender Vielen Dank für den Kauf dieses Sennheiser-Produktes. Es wird Sie viele Jahre durch Zuverlässigkeit und einfache Bedienung überzeu- gen. Das garantiert Sennheiser mit seinem guten Namen und seiner in mehr als 50 Jahren erworbenen Kompetenz als Hersteller hoch- wertiger elektroakustischer Produkte.
  • Page 4 • Ausgereifte PLL-Technik, 16 Kanäle schaltbar • HiDyn plus Rauschunterdrückungssystem • Geräuschspannungsabstand > 110 dB (A) • Spannungswandler für konstante Ausgangsleistung bis zur voll- ständigen Entladung der Batterien • Einschaltkontrolle durch Leuchten der Anzeige-LED • Batterie-Ende-Warnung durch periodisches Blinken der Anzeige- •...
  • Page 5 Lieferumfang - SK 5012 - Antenne - 2 Batterien - Klammer - Werkzeug für Schalter- bedienung SK 5012 - 5...
  • Page 6 Bedienelemente 1 Mikrofoneingang 2 Anzeige-LED 3 Antennenbuchse 4 Empfindlichkeitseinsteller 5 Kanalwahlschalter 6 Frequenzschild 7 Typenschild (im Batteriefach) 8 Betriebsschalter SK 5012 - 6...
  • Page 7 Batterien einlegen Öffnen Sie das Batteriefach durch gleichzeitiges Herunterschieben der seitlichen Verriegelungen. Legen Sie die beiden Batterien in das Batteriefach. Achtung Achten Sie auf die Polarität. Beim Verschließen müssen die seitlichen Verriegelungen hörbar einrasten. Das Gerät kann auch mit Akkus betrieben werden.
  • Page 8 Gerät einschalten Schalten Sie den Betriebs- schalter auf ON. Die rote LED leuchtet. Diese LED ist gleichzeitig die Kontrol- leuchte für den Spitzenhub ) und die Batterie- PEAK Ende-Warnung ( LOW BATT SK 5012 - 8...
  • Page 9 Ca. 30 Minuten vor- her weist ein periodisches Blinken der Anzeige-LED auf die Restbetriebszeit hin. Mit zunehmender Entla- dung der Batterien steigt die Blinkfrequenz der Anzeige- LED an. Hinweis Bei Akkubetrieb blinkt die Anzeige-LED erst kurz vor Betriebszeitende. SK 5012 - 9...
  • Page 10 Mikrofone anschließen Das Gerät ist für den Betrieb mit Sennheiser-Lavalier- Ansteckmikrofonen vorgese- hen, die mit einem speziellen Lemo-Stecker ausgerüstet sind. Die zum Betrieb dieser Mikrofone notwendige Versor- gungsspannung liefert der Mikrofoneingang des Senders. Stecken Sie den Stecker des Mikrofons in die Buchse oben am Sender und sichern Sie die Steckverbindung mit der Über-...
  • Page 11 Kanal wählen Drehen Sie den Kanalwahl- schalter in die gewünschte Position. Die Frequenzen der einzelnen Kanäle finden Sie auf dem Frequenzschild innen an der Batteriefachklappe. SK 5012 - 11...
  • Page 12 Taschensender befestigen Durch die geringen Abmessun- gen und die flache Bauform läßt sich der Sender mit Hilfe des Clips problemlos an jedem Klei- dungsstück befestigen. Mit dem Clip können Sie das Gerät in der Tasche sichern oder es im Hosenbund bzw. am Gürtel befestigen.
  • Page 13 Verstärkung des Mikrofon- einganges in 6 Stufen dem Pegel der zu erwartenden Schallereignisse angepaßt werden. In der Praxis haben sich folgende Richtwerte für die Einstellung des Empfindlichkeitsreglers bewährt: Position 1 = extrem hochtonreiche, laute, impulshafte Schall- ereignisse Position 2,3 =...
  • Page 14 Stellen Sie die Empfindlich- keit in Verbindung mit einem Empfänger ein, der über eine Hubanzeige verfügt (z.B. EM1046). Zur groben Orientierung leuchtet die Aussteuerungs- anzeige ( ) hell auf. Die PEAK Empfindlichkeit ist korrekt eingestellt, wenn die Anzeige nur bei Pegelspitzen aufblitzt.
  • Page 15 Sennheiser Rauschunterdrückungssystem. Es reduziert mögliche Störungen und Rauschen bei der Funkübertragung vom Sender zum Empfän- ger, der ebenfalls mit diesem System ausgerüstet ist (z.B. EM1046). So läßt sich eine Übertragungsstrecke aufbauen, die sich durch äußerste Funktionssicherheit und höchste Übertragungsqualität auszeichnet.
  • Page 16 Zubehör Verwenden Sie nur Original-Sennheiser Zubehör. Achtung Die Verwendung von Komponenten anderer Hersteller kann Schäden am Gerät verursachen und führt zum Erlöschen der Garantie! Für dieses Gerät sind folgende Sennheiser-Lavalier-Ansteckmikro- fone erhältlich: • MKE 2-4, MKE 102-4 (Kugel-Charakteristik) • MKE 40-4, MKE 104-4 (Nieren-Charakteristik) Bestellung über den zuständigen Sennheiser-Vertriebspartner.
  • Page 17 Metallkonstruktionen abgeschirmt sind (auch durch metallische Bekleidung). Sorgen Sie dafür, daß die Empfangsantenne keinen Hautkontakt hat. Sollte sich der Fehler nicht beheben lassen, wenden Sie sich bitte an Ihren Fachhändler. Öffnen Sie das Gerät auf keinen Fall! SK 5012 - 17...
  • Page 18 Buchsenbelegung SK 5012 Antennenbuchse NF-Buchse Gewinde + Pin 3 = Masse Gewinde = Masse Pin 2 Pin 1 Antenne Ω +5,2 V für externe NF und Tonader- Impedanz speisung 8,2 kΩ Sondermikrofone an 5,2 V für Sennheiser Elektretmikrofone SK 5012 - 18...
  • Page 19 Technische Daten Gehäuse Metall-Druckguß / hell verchromt 53 x 60 x 17 mm Batteriefach integriert für 2 AAA Zellen mit Verpolungsschutz Frequenzbereich 450 - 960 MHz Schaltbandbreite 24 MHz HF-Ausgangsleistung typisch 30 mW ± 10 ppm Frequenzstabilität Nebenwellenaussendungen < 4 nW Modulationsart ±...
  • Page 20 Wenn Sie weitere Fragen zu diesem oder anderen Sennheiser Produkten haben, erreichen Sie unser Kunden-Informations- System-Sennheiser, K.I.S.S., unter der folgenden Telefonnummer: 01805 221 539 (DM 0,24 / EUR 0,12 je Minute). Montag - Freitag 8:00 Uhr bis 20:00 Uhr SK 5012 - 20...
  • Page 21 SK 5012 Mikroport Bodypack Transmitter Thank you for choosing Sennheiser! We have designed this product to give you reliable operation over many years. Over half a century of accumulated expertise in the design and manufacture of high-quality electro-acoustic equipment have made Sennheiser a world-leading company in this field.
  • Page 22 • Extremely small metal diecast casing • Very rugged • Special protection against the ingress of moisture • 6-step sensitivity switch for optimum adaption to different microphone input levels • Supplies powering for connected condenser microphones • State-of-the-art PLL technology, 16 switchable channels •...
  • Page 23 Delivery includes - SK 5012 - Antenna - 2 batteries - Attachment clip - Adjustment tool SK 5012 - 23...
  • Page 24 Operating elements 1 Microphone input socket 2 LED indicator 3 Antenna socket 4 Sensitivity switch 5 Channel selector switch 6 Frequency/channel data plate 7 Type plate (inside battery compart- ment) 8 ON/OFF switch SK 5012 - 24...
  • Page 25 Please observe correct polarity. When closing the battery compart- ment, make sure that the two catches at the sides lock into place. An audible "click" should be heard. The transmitter can also be powered by rechargeable batteries. SK 5012 - 25...
  • Page 26 Turning the transmitter on Set the ON/OFF switch to ON. The red LED lights up. This LED also serves as a peak indicator ( PEAK and "low battery" indicator LOW BATT SK 5012 - 26...
  • Page 27 30 minutes, the LED starts blinking periodically. As the batteries discharge, the blinking of the LED accelerates. Note If the transmitter is powered by rechargeable batteries, the LED only starts blinking shortly before the batteries are completely discharged. SK 5012 - 27...
  • Page 28 The supply voltage for powering these microphones is fed via the transmitter's microphone input. Connect the microphone's Lemo plug to the socket at the top of the transmitter and lock the connection by screwing down the coupling ring. SK 5012 - 28...
  • Page 29 Selecting a channel Set the channel selector switch to the desired position. The assignment of a switch position/channel to a frequency is listed on the frequency/channel data plate (see inside battery compart- ment cover). SK 5012 - 29...
  • Page 30 Attaching the transmitter Due to its small dimensions and extremely flat design, the transmitter can easily be attached to clothing (e.g. pocket, waist- band, belt) by means of the supplied clip. The clip can easily be withdrawn from its fixing points, if required, by pulling it sideways and attached the other way round.
  • Page 31 ( ) to adapt the GAIN gain of the microphone input to the expected sound levels. In practice, the following settings have proved their worth for adjusting the sensitivity: Position 1 = high-frequency, loud audio material with many plosives...
  • Page 32 Position 3,4,5 = normal voices, talkshows Position 6 = soft voices To provide for an accurate setting, use a receiver fitted with a deviation indicator (e.g. EM 1046) when adjusting the sensitivity. As an aid to orientation, the LED peak indicator ( PEAK lights up brightly.
  • Page 33 , the Sennheiser noise reduction system that reduces possible RF interference. Together with a receiver which is also equipped with HiDyn plus (e.g. EM 1046), an RF link of excellent operational reliability and highest transmission quality can be set up.
  • Page 34 Accessories Only use original Sennheiser accessories. Attention Components from other manufacturers may cause damage to the unit and will invalidate the warranty! The following Sennheiser "lavalier" clip-on microphones are available: • MKE 2-4, MKE 102-4 (omnidirectional pick-up pattern) • MKE 40-4, MKE 104-4 (cardioid pick-up pattern) Please order from your local Sennheiser dealer.
  • Page 35 Make sure that neither transmitting nor receiving antenna are shielded by metal constructions (or metallic clothing). Make sure that the receiving antenna is not in direct contact with the skin. If the problem persists, please contact your specialist dealer for assi- stance.
  • Page 36 Socket assignment SK 5012 Antenna socket AF socket Thread + Pin 3 = ground Thread = ground Pin 2 Pin 1 Antenna Ω AF and +5.2 V for impedance AB-powering external special 8.2 kΩ at 5.2 V microphones for Sennheiser...
  • Page 37 Weight with batteries 130 g Operating time with primary cells AAA size alkaline batt. (IEC LR 03) = approx. 7 h Operating time with recharg. batt. 700 mAh per cell (IEC LR 03) = approx. 5.5 h SK 5012 - 37...
  • Page 38 SK 5012 - 38...
  • Page 39 Emetteur de poche Mikroport SK 5012 Merci d’avoir choisi Sennheiser ! Nous avons conçu ce produit afin qu’il vous donne satisfaction pendant de nombreuses années. Avec plus d’un demi-siècle d’expérience et d’expertise dans le domaine de la conception et de la fabrication d’appareils électro-acoustiques de haute qualité, Sennheiser est une des marques les plus...
  • Page 40 • Un convertisseur de tension assure une puissance de sortie constante jusqu’à décharge complète des piles • Indicateur LED de fonctionnement : la LED s’allume • Indicateur LED de faible niveau de piles : la LED clignote périodiquement • Indicateur LED de crête : la LED clignote brièvement •...
  • Page 41 L’emballage contient : - SK 5012 - Antenne - 2 piles - Pince d’attache - Outil de réglage SK 5012 - 41...
  • Page 42 Eléments opérationnels 1 Entrée micro 2 Indicateur LED 3 Prise antenne 4 Sélecteur de sensibilité 5 Sélecteur de canal 6 Tableau fréquence/canal 7 Plaque d’identification (dans le compartiment à piles) 8 Commutateur marche- arrêt SK 5012 - 42...
  • Page 43 Insertion des piles Pour ouvrir le compartiment à piles, faites glisser le couvercle en appuyant sur les deux languettes latérales. Insérez ensuite les piles dans le compartiment. Attention Vérifiez que les polarités sont correctes. En refermant l’émetteur, vérifiez que les deux languettes latérales se mettent en place et produisent un bruit audible.
  • Page 44 Activation de l’émetteur Placez le commutateur ON/ OFF sur ON. La LED rouge s’allume alors. Cette LED sert également d’indicateur de crête ( ) et d’indica- PEAK teur de basse tension de piles ( LOW BATT SK 5012 - 44...
  • Page 45 30 minutes. Plus les piles se déchar- gent, plus le clignotement de la LED s’accélère. Note Si l’émetteur est alimenté par des accus, la LED ne commence à clignoter que peu avant décharge com- plète des accus. SK 5012 - 45...
  • Page 46 Branchement des microphones L’émetteur est conçu pour une utilisation avec des micros cravate ("lavalier") Sennheiser, qui se connectent via une prise Lemo spécifique. La tension d’alimentation nécessaire à ces microphones est présente sur l’entrée micro de l’émetteur. Branchez la prise Lemo du microphone à...
  • Page 47 Sélection de canal Placez le sélecteur de canal sur la position désirée. La correspondance position du sélecteur/numéro de canal/fréquence est rappelée sur un tableau fréquence/canal situé à l’intérieur du compartiment à piles. SK 5012 - 47...
  • Page 48 (poche, ceinture…) via la pince d’attache fournie. La pince peut s’inverser facilement, en la dégageant de ses points de fixation puis en la retournant afin d’attacher l’émetteur "tête en bas". SK 5012 - 48...
  • Page 49 ) afin d’adapter GAIN l’émetteur au niveau de sortie de différents microphones. Voici quelques points de repère pratiques et éprouvés pour régler la sensibilité d’entrée : Position 1 = Sons aigus, très forts, avec de nombreuses plosives Position 2,3 = Voix fortes, prise de son vocale de proximité...
  • Page 50 ), qui, pour un réglage PEAK de sensibilité correct, ne doit clignoter que brièvement lors des crêtes. Lors du réglage de la sensibilité, veillez à mettre en place le microphone exactement comme il sera positionné en cours d’utilisation. SK 5012 - 50...
  • Page 51 Sennheiser réduisant toute interférence radio. Si le récepteur est lui aussi équipé d’un circuit compander HiDyn plus (par exemple, un EM 1046), la liaison HF établie sera d’une excellente qualité et d’une grande fiabilité. SK 5012 - 51...
  • Page 52 Des accessoires fabriqués par d’autres constructeurs peuvent endommager l’appareil, et leur utilisation invalide la garantie ! Voici la liste des micros cravate ("lavalier") Sennheiser disponibles : • MKE 2-4, MKE 102-4 (directivité omnidirectionnelle) • MKE 40-4, MKE 104-4 (directivité cardioïde) Pour toute commande, veuillez consulter votre revendeur Sennheiser local.
  • Page 53 Vérifiez que ni l’antenne d’émission, ni l’antenne de réception ne sont gênées par des constructions métalliques (ou des armatures métalliques dans les vêtements par exemple). Vérifiez que l’antenne de réception ne se trouve pas en contact direct avec la peau. Si le problème persiste, veuillez contacter votre revendeur spécialiste.
  • Page 54 Assignation des broches sur les prises du SK 5012 Prise antenne Prise BF Filet + broche 3 = masse Filet = masse Broche 2 Broche 1 Antenne Ω +5,2 V pour BF et impédance 50 alimentation AB micros externes 8,2 kΩ à 5,2 V spéciaux...
  • Page 55 BF: Lemo 3 broches; HF: Lemo coax Poids (avec piles) 130 g Autonomie avec piles piles LR 03 alcaline-manganèse = env. 7 h Autonomie avec (deux) accus capacité 700 mAh par accu = env. 5,5 h SK 5012 - 55...
  • Page 56 SK 5012 - 56...
  • Page 57 SK 5012 Trasmettitore tascabile Mikroport Vi ringraziamo per aver scelto questo prodotto Sennheiser il quale, per la sua affidabilità e semplicità di impiego, vi garantirà molti anni di utilizzo. Le sue caratteristiche sono garantite dalla Sennheiser e dalla sua competenza, acquisita in oltre 50 anni, come costruttore di pregiati prodotti elettroacustici.
  • Page 58 • Chassis in metallo pressofuso estremamente piccola • Molto robusto • Alta protezione contro la penetrazione d'umidità • Regolatore sensibilità a 6 livelli per l'adattamento ottimale dell'ent- rata del microfono • Alimentazione dei microfoni electret • Avanzata tecnica PPL, 16 canali selezionabili •...
  • Page 59 Dotazione - SK 5012 - Antenna - 2 batterie - clip - accessorio per le regolazioni del trasmettitore SK 5012 - 59...
  • Page 60 Elementi di comando 1 Entrata microfono 2 Indicatore LED 3 Presa antenna 4 Regolatore sensibilità 5 Selettore canale 6 Targhetta frequenze 7 Targhetta matricola (nevano batterie) 8 Interruttore di funziona- mento SK 5012 - 60...
  • Page 61 Attenzione Prestate attenzione alla polarità. Chiudendo lo sportello dovete sen- tire l'arresto dei sistemi di bloc- caggio laterali. L'apparecchio può essere alimen- tato anche con accumulatori ricari- cabili. SK 5012 - 61...
  • Page 62 Accensione dell'apparec- chio Portate l'interruttore di fun- zionamento su ON. Il LED rosso si illuminerà. Questo LED indica anche la sovra- modulazione ( PEAK l'esaurimento delle batterie LOW BATT SK 5012 - 62...
  • Page 63 LED per avvi- sarvi. La frequenza del lampeggio aumenta col diminuire della carica delle batterie. Nota Se utilizzate un accumulatore il LED inizia a lampeg- giare solo poco prima della fine del tempo di funziona- mento. SK 5012 - 63...
  • Page 64 Collegamento dei microfoni L'apparecchio è predisposto per il funzionamento con micro- foni a clips Lavalier Sennhei- ser equipaggiati con connettore Lemo speciale. La tensione di alimentazione necessaria per il funzionamento di questi micro- foni è fornita direttamente dal trasmettitore. Inserite il connet-...
  • Page 65 Selezione del canale Portate il selettore del canale sulla posizione desiderata. Le frequenze dei singoli canali sono indicati sulla targhetta delle frequenze all'interno dello sportello del vano batterie. SK 5012 - 65...
  • Page 66 Fissaggio del trasmettitore tascabile Grazie alle sue dimensioni ridotte e la forma piatta, il trasmettitore può essere fissato attraverso la clip su qualsiasi indumento. Con la clip potete fissare l'appa- recchio alla tasca o fissarlo alla cintura. La clip può essere staccata...
  • Page 67 Si sono affermati i seguenti valori orientativi per la rego- lazione della sensibilità: Posizione 1= eventi sonori ricchi di suoni estremamente alti e forti Posizione 2, 3= voci alte, canto (voce a breve distanza) Posizione 3, 4, 5= voci normali, talk show...
  • Page 68 ) il PEAK quale si illumina. La sensibi- lità è registrata correttamente se l'indicatore si illumina solo in presenza di punte di livello. Durante la regolazione il microfono va tenuto o fissato nella successiva posizione di impiego. SK 5012 - 68...
  • Page 69 Sennheiser. Questo sistema riduce eventuali fattori di disturbo e frusci durante la trasmissione dal trasmettitore al ricevitore, equipaggiato anch'esso con questo sistema (es. EM 1046). Cosi può essere realizzato un percorso di trasmissione caratterizzato da estrema sicurezza di funzionamento ed elevata qualità.
  • Page 70 Utilizzate solo accessori originali Sennheiser. Attenzione L'utilizzo di componenti di altri produttori può causare danni all'apparecchio e la garanzia decade! Per questo apparecchio sono disponibili i seguenti microfoni a clips Lavalier della Sennheiser: MKE 2-4, MKE 102-4 (omnidirezionale) MKE 40-4, MKE 104-4 (cardioide) Per ordinare gli accessori rivolgetevi ad un rivenditore ufficiale Sennheiser.
  • Page 71 Assicuratevi che il trasmettitore e l'antenna di ricezione non ven- gono schermati da costruzioni in metallo (anche da vestiti metallici). Assicuratevi che l'antenna di ricezione non sia a contatto con la pelle. Se l'errore di funzionamento persiste consultate il rivenditore specia- lizzato.
  • Page 72 Schemi di collegamento delle prese SK 5012 Presa d'antenna Presa BF Filettatura + Pin 3 = massa Filettatura = massa Pin 1 Pin 2 Antenna Ω + 5,2 V per Ingresso microfo- Impedenza 50 microfoni spe- nico per microfoni ciali esterni electret Sennheiser Ω...
  • Page 73 Risposta in frequenza 60 Hz - 20 kHz Dinamica 110 dB (A) eff. Fattore di distorsione < 0,3 % con deviazione nominale / 1 kHz Collegamenti BF: 3-pin Lemo; RF: Lemo speciale coassiale Peso con batterie 130 g SK 5012 - 73...
  • Page 74 Tempo di funzionamento con celle primarie Alcale Manganese = circa 7 ore Tipo Micro LRC AAA IEC LR 03 Tempo di funzionamento con accumulatore 700 mAh cad. cella = circa 5,5 ore (2 celle) Tipo Micro LRC AAA IEC LR 03 SK 5012 - 74...
  • Page 75 Se lo garantiza Sennheiser con su nombre y con la idoneidad adquirida desde hace más de 50 años como fabri- cante de magníficos productos electroacústicos. Gracias a su pequeñísimo tamaño, este aparato es sumamente apropiado para aplicaciones en que deberá...
  • Page 76 • Carcasa sumamente pequeña, en fundición de metal a presión • Sumamente resistente • Estupenda protección que impide la penetración de la humedad • Interruptor de sensibilidad de 6 niveles, para la adaptación per- fecta de los diferentes niveles de entrada del micrófono • Alimentación de micrófonos de electreto •...
  • Page 77 Volumen del suministro - SK 5012 - Antena - 2 pilas - Grapa - Herramienta para manejar el interruptor SK 5012 - 77...
  • Page 78 Elementos de mando 1 Entrada del micrófono 2 LED indicador 3 Casquillo de la antena 4 Regulador de sensibilidad 5 Interruptor selector de canales 6 Placa de frecuencia 7 Placa de características (en el compartimiento de pilas) 8 Interruptor para puesta en...
  • Page 79 Colocar las pilas Para abrir el compartimiento de pilas empuje hacia abajo, simultá- neamente, las lengüetas laterales de bloqueo. Coloque las dos pilas en el com- partimiento. Precaución Preste atención a la polaridad. Al cerrar, las lengüetas laterales de bloqueo deben encastrar audible- mente.
  • Page 80 Encender el aparato Coloque el interruptor de puesta en servicio en ON. Se ilumina el LED rojo. Este LED es al mismo tiempo el testigo de control para la elevación máxima ( PEAK la advertencia de que se están descargando las pilas...
  • Page 81 Cuanto más se descarguen las pilas, más frecuente- mente parpadeará el LED indicador. Nota Al funcionar con acumuladores, el LED sólo parpadeará poco antes de que termine el período de funcionamiento. SK 5012 - 81...
  • Page 82 Inserte el enchufe del micrófono en el casquillo que hay en la parte superior del transmisor; con la sobretuerca, asegure la conexión de enchufe. SK 5012 - 82...
  • Page 83 Elegir el canal Gire el interruptor selector de canales a la posición deseada. En la placa de frecuencias que hay en el interior de la tapa del compartimiento de las pilas encontrará las frecuencias de los diferentes canales. SK 5012 - 83...
  • Page 84 La grapa le permitirá fijar el apa- rato al bolsillo, o bien a la pretina del pantalón o al cinturón. Para extraer la grapa de la caja basta con tirar de ella por el lado;...
  • Page 85 Posición 1 = eventos sonoros muy ruidosos, de tonos sumamente altos, a impulsos Posición 2,3 = voces altas, canto (se habla muy cerca al micrófono) Posición 3,4,5 = voces normales, entrevistas Posición 6 =voces bajas...
  • Page 86 Regule la sensibilidad junto con un receptor provisto de una indicación de elevación (p.ej. el EM1046). Como orientación aproxi- mada se ilumina tenue- mente la indicación de modulación ( ). La sensi- PEAK bilidad está correctamente ajustada cuando la indica- ción sólo destella al produ-...
  • Page 87 Sennheiser. Reduce posibles perturbaciones y ruidos durante la radiotransmisión del transmisor al receptor, también pro- visto de este sistema (p.ej. EM1046). De tal forma puede estable- cerse un trayecto de transmisión, que se destaca por su sobresaliente seguridad de funcionamiento y máxima calidad de transmisión.
  • Page 88 Accesorios Utilice únicamente accesorios originales de Sennheiser. Precaución La utilización de componentes de otros fabricantes puede ocasionar daños en el aparato, dando lugar a la cancela- ción de la garantía. Para este aparato pueden suministrarse los siguientes micrófonos enchufables Sennheiser-Lavalier: MKE 2-4, MKE 102-4 (característica omnidireccional)
  • Page 89 Preste atención a que la antena de recepción esté dentro del alcance del transmisor. Preste atención a que la antena del transmisor y la antena de recep- ción no estén apantalladas por medio de construcciones metálicas (o por revestimiento metálico).
  • Page 90 Ocupación de terminales SK 5012 Terminal de la antena Terminal BF Rosca = Masa Rosca + Pin 3 = Masa Pin 1 Pin 2 Antena +5,2 V para BF y alimentación Impedancia micrófono del conductor de de 50 W externo especial sonido 8,2 kW en 5,2 V para micrófono...
  • Page 91 Sistema compandor Sennheiser HiDyn plus Sensibilidad de entrada máx. 49 mV eff= -24dBu Para elevación nominal / 1 KHz BF atenuable en 5 niveles de 8 dB c/u. máx. tensión de entrada 1,55 Veff Elevación nominal ± 56 kHz Consumo de corriente 115 mA / 2,4 V Margen de transmisión BF...
  • Page 92 Tiempo de servicio con cel. primarias álcali-manganeso = aprox. 7 h; Modelo Micro LRC AAA IEC LR 03 Tiempo de servicio con acum. (2 cel.) 700 mAh cada cel. = aprox. 5,5 h; tipo Mikro LRC AAA IEC LR 03 SK 5012 - 92...
  • Page 93 SK 5012 Mikroport zakzender Dank u voor de koop van dit Sennheiser-product. Het zal u jarenlang overtuigen van z'n betrouwbaarheid en eenvoudige bediening. Dat garandeert Sennheiser met zijn goede naam en zijn in meer dan 50 jaar verworven competentie als fabrikant van hoogwaardige, elek- tro-akoestische produkten.
  • Page 94 • Inschakelcontrole door lichtende LED aanduiding • "Batterij leeg" waarschuwing door periodiek knipperende LED aanduiding • Piekslagaanduiding door helder bliksemen van de LED aanduiding • Makkelijk en veilig vastzetten m.b.v. van een stevige klem SK 5012 - 94...
  • Page 95 Leveromvang - SK 5012 - Antenne - 2 batterijen - Klem - Werktuig voor schakelaar- bediening SK 5012 - 95...
  • Page 96 Bedieningselementen 1 Microfooningang 2 LED aanduiding 3 Antennebus 4 Gevoeligheidsregelaar 5 Kanaal-keuzeschakelaar 6 Frequentieplaatje 7 Typeplaatje (in het batterijvak) 8 Bedrijfsschakelaar SK 5012 - 96...
  • Page 97 Plaatsen van de batterijen Open het batterijvak door de zijde- lingse vergrendelingen gelijktijdig omlaag te schuiven. Leeg beide batterijen in het batterijvak. Opgelet Erbij op de polariteit letten. Bij het sluiten moeten de zijde- lingse vergrendelingen hoorbaar inklikken. Het apparaat kan ook met accu's worden bedreven.
  • Page 98 Apparaat inschakelen Zet de bedrijfsschakelaar op stand ON. De rode LED begint te lichten. Deze LED is gelijktijdig het contro- lelampje voor de piekslag ) en de "Batterij leeg" PEAK waarschuwing ( SK 5012 - 98...
  • Page 99 Ca. 30 minuten vooraf duidt de knipperende LED de resterende gebruikdtijd aan. Hoe leger de batterijen hoe sneller begint de LED te knipperen. Opmerking Bij het gebruik van accu's knippert de LED eerst kort voor afloop van de bedrijfstijd. SK 5012 - 99...
  • Page 100 Steek de stekker van de microfoon in het met chas- sisdeel boven op de zender en bescherm de stekkerverbin- ding door de wartelmoer vast te trekken. SK 5012 - 100...
  • Page 101 Keuze van het kanaal Zet de kanaalkeuzeschakelaar op de gewenste stand. De fre- quenties van de afzonderlijke kanalen zijn op het frequentie- plaatje op de binnenkant van het batterijvakdeksel aangevo- erd. SK 5012 - 101...
  • Page 102 De zender kan m.b.v. een stevige klem in een zak, aan de band van de broek of aan de riem wor- den vastgezet. De klem kan door zijwaarts trek- ken uit de behuizing worden eruit genomen en omgekeerd ook weer worden vastgezet.
  • Page 103 Stand 1 = extreem luid en impulsief geluid met vele hoge tonen Stand 2,3 = luide stemmen, zang (spreker dicht bij de micro- foon) SK 5012 - 103...
  • Page 104 ) helder op. De gevoe- PEAK ligheid is juist ingesteld, wan- neer aanduiding alleen bij geluidpieks oplicht. Tijdens het instellen moet de micro- foon in de later te gebruiken stand worden gehouden of worden bevestigd. SK 5012 - 104...
  • Page 105 (bv. EM1046). U kunt dus een zendtraject opbouwen dat wordt gekenmerkt door de uiter- ste betrouwbare werking en een maximale zendkwaliteit.
  • Page 106 MKE 40-4, MKE 104-4 (karakteristiek: nier) Bestelling via de verantwoordelijke Sennheiser leverancier. Belangrijke informatie Sennheiser adviseert het gebruik van alkali-mangaan-batterijen van het type "Mikro LRC AAA, IEC LR 03" om een maximale bedrijfs- duur te bereiken. SK 5012 - 106...
  • Page 107 (dit geldt ook voor metalen kledingstukken). Zorg ervoor dat de ontvangstantenne geen huidcontact heeft. In geval dat de u de fout niet kunt oplossen, neem dan a.u.b. contact op met uw Sennheiser-leverancier. Nooit het toestel openen!
  • Page 108 SK 5012 - toewijzing van chassisdelen Antennebus NF-chassisdeel Schroefdraad + Pin 3 = Massa Schroefdraad = Massa Pin 2 Pin 1 Antenne +5,2 V voor NF en geluidskabel 50 W impedantie voeding 8,2 kW an externe speciaal- voor Sennheiser microfoons...
  • Page 109 Nominale slag ± 40 kHz Compandersysteem Sennheiser HiDyn plus Ingangsgevoeligheid max. 49 mV eff= -24dBu voor nominale slag / 1 KHz NF dempbaar in 5 stappen van 8 dB max. ingangsspanning 1,55 Veff Piekslag ± 56 kHz Stroomopname 115 mA / 2,4 V...
  • Page 110 Bedrijfsduur met batterijen Alkali-mangaan = ca. 7 h; type Mikro LRC AAA IEC LR 03 Bedrijfsduur met accu (2 accu's) 700 mAh per accu = ca. 5,5 h; type Mikro LRC AAA IEC LR 03 SK 5012 - 110...
  • Page 111 Vor Inbetriebnahme sind die jeweiligen, länderspezifischen Vor- schriften zu beachten! Approval Sennheiser electronic GmbH & Co. KG declare that this device is in compliance with the applicable CE standards and regulations. Before putting this device into operation, please observe the...
  • Page 112 Certificazione Sennheiser electronic GmbH & Co. KG dichiara che apparecchio si attiene alle normative e alle prescrizioni CE applicabili. Prima di utilizzare l’apparechio fare attenzione alle specifiche nor- mative di legge del paese di impiego! Autorizacion Sennheiser electronic GmbH & Co. KG declaramos que este apa- rato cumple las normas y directrices de la CE aplicables.
  • Page 113 Änderungen vorbehalten Subject to alterations Sous réserve de modification Con riserva die modifiche Reservado el derecho a introducir modificationes Wijzigingen voorbehouden Med förbehåll för ändringar Sennheiser electronic GmbH & Co. KG Telefon +49 (0) 5130/600-0 D-30900 Wedemark Telefax +49 (0) 5130/600-300 www.sennheiser.com...
