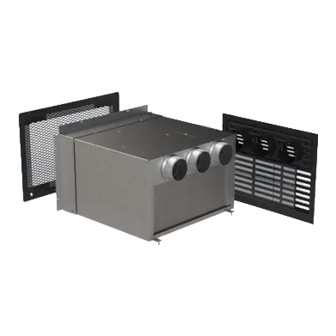

4661X SERIES
UNDER BUNK/CABINET
AIR CONDITIONER
TABLE OF CONTENTS
1
2
2
3
4
4
4
4
5
5
6
14
01/2024
Advertisement
Table of Contents
Subscribe to Our Youtube Channel
Related Manuals for Airxcel Coleman-Mach 4661X Series
Summary of Contents for Airxcel Coleman-Mach 4661X Series
- Page 1 INSTALLATION, OPERATION AND MAINTENANCE INSTRUCTIONS FOR 4661X SERIES UNDER BUNK/CABINET AIR CONDITIONER TABLE OF CONTENTS Warnings Required Components and Materials III. Unit Figures General Information Unit Installation 115 VAC Electrical Wiring VII. Thermostat and 12 VDC Wiring VIII. Checkout Operation and Maintenance Instructions Warranty Optional Extended Warranty P/N: 1980A184 Rev 1...
- Page 2 WARNINGS IMPORTANT NOTICE These instructions are for the use of qualified individuals specially trained and experienced in installation of this type equipment and related system components. Installation and service personnel are required by some states to be licensed. PERSONS NOT QUALIFIED SHALL NOT INSTALL NOR SERVICE THIS EQUIPMENT.
- Page 3 III. UNIT FIGURES FIGURE 1 FIGURE 2...
- Page 4 GENERAL INFORMATION 115 VAC ELECTRICAL WIRING The 4661X series package air conditioner is WARNING – SHOCK HAZARD intended for installation in recreational vehicles To prevent the possibility of severe personal by the vehicle manufacturer. It is to be installed injury or equipment damage due to electrical within a cabinet or under a bunk with the interior shock, always be sure the electrical power is of the cabinet acting as the indoor return air...
- Page 5 THERMOSTAT MOUNTING D) The thermostat system switch is placed into the “OFF” position. Follow instructions packed with E) All co-workers have been warned that the thermostat to select a location for the thermostat equipment is being energized. mounting. Choose a location which is not totally isolated from air currents and is not subject to 2.
- Page 6 AIRXCEL, INC. - RV Products Division 3050 North St. Francis • Wichita, KS 67219 • 316.832.3400 • www.AIRXCEL.com Email Support: www.RVPSupport@airxcel.com • Email Sales: RVPSales@airxcel.com Coleman is a registered trademark of The Coleman Company, Inc. used under license. Mach is a registered trademark.
-
Page 7: Table Of Contents
INSTRUCTIONS D’INSTALLATION, DE FONCTIONNEMENT ET D’ENTRETIEN DES THERMOPOMPES SÉRIE 4661X CLIMATISEUR SOUS LA COUCHETTE/ARMOIRE TABLE DES MATIÈRES Mises en garde Composants et matériaux requis Spécifications de l’unité III. Renseignements généraux Installation de l’unité Câblage électrique 115 VCA VII. Thermostat et câblage 12 V c.c. VIII. -
Page 8: Mises En Garde
MISES EN GARDE AVIS IMPORTANT Ces instructions sont à l’usage des personnes qualifiées qui sont spécialement formées et expérimentées dans l’installation de ce type d’équipement et des composants connexes de système. Dans certains États ou provinces, il est exigé que le personnel d’installation et d’entretien détienne une licence. -
Page 9: Spécifications De L'unité
SPÉCIFICATIONS DE L’UNITÉ III. IMAGE 1 IMAGE 2... -
Page 10: Renseignements Généraux
INFORMATIONS GÉNÉRALES g) Fixer la grille intérieure sur le côté de l’armoire intérieure avec les vis (noires) L’ensemble de climatiseur de la série 4661X est fournies. destiné à être installé dans des véhicules h) Si une méthode d’installation avec conduit récréatifs par le fabricant du véhicule. -
Page 11: Thermostat Et Câblage 12 V C.c
courants d’air et qui n’est pas soumis à une VII. THERMOSTAT ET CÂBLAGE 12 décharge directe d’un registre d’air. V C.C. L’acheminement du câblage du thermostat doit VIII. VÉRIFICATIONS être conforme à tous les codes électriques 1. Avant d’alimenter un système, assurez-vous locaux et nationaux. -
Page 12: Garantie
AIRXCEL, INC. - Division des produits de VR 3050 North St. Francis • Wichita, KS 67219 • 316.832.3400 • www.AIRXCEL.com Soutien par courriel : www.RVPSupport@airxcel.com • Ventes par courriel : RVPSales@airxcel.com Coleman est une marque de commerce déposée de The Coleman Company, Inc. utilisée sous licence. Mach est une marque de commerce déposée... -
Page 13: Garantie Prolongée Facultative
Faites une demande dès aujourd’hui en remplissant la demande ci-dessous, puis en l’envoyant par la poste avec votre chèque ou votre mandat postal au montant de 89,95 $ à Airxcel Inc., 3050 North St. Francis, Wichita, KS 67219. Un contrat vous sera envoyé dans les prochaines semaines. Conservez-le avec votre documentation comme preuve d’achat. - Page 14 Apply today by filling out the application below and mailing it with your check or money order for $89.95 to Airxcel, Inc., 3050 North St. Francis, Wichita, KS 67219. A contract will be sent to you within a few weeks. You should retain with your paperwork for proof of purchase.
- Page 15 This page was intentionally left blank. Cette page a été volontairement laissée vierge.
- Page 16 *** OPTIONAL EXTENDED WARRANTY OFFER *** *** OFFRE DE GARANTIE PROLONGÉE FACULTATIVE *** APPLICATION FOR OPTIONAL THREE (3) YEAR PARTS CONTRACT $89.95 CONTRAT DEMANDE DE FACULTATIF DE TROIS (3) ANS SUR LES PIÈCES 89,95 $ (DOES NOT INCLUDE LABOR. EXCLUDES SHROUDS, FILTERS AND COMPLETE AIR CONDITIONERS) (CETTE GARANTIE COMPREND LA MAIN-D’ŒUVRE.
