Summary of Contents for Balluff BNI EIP-508-005-P067

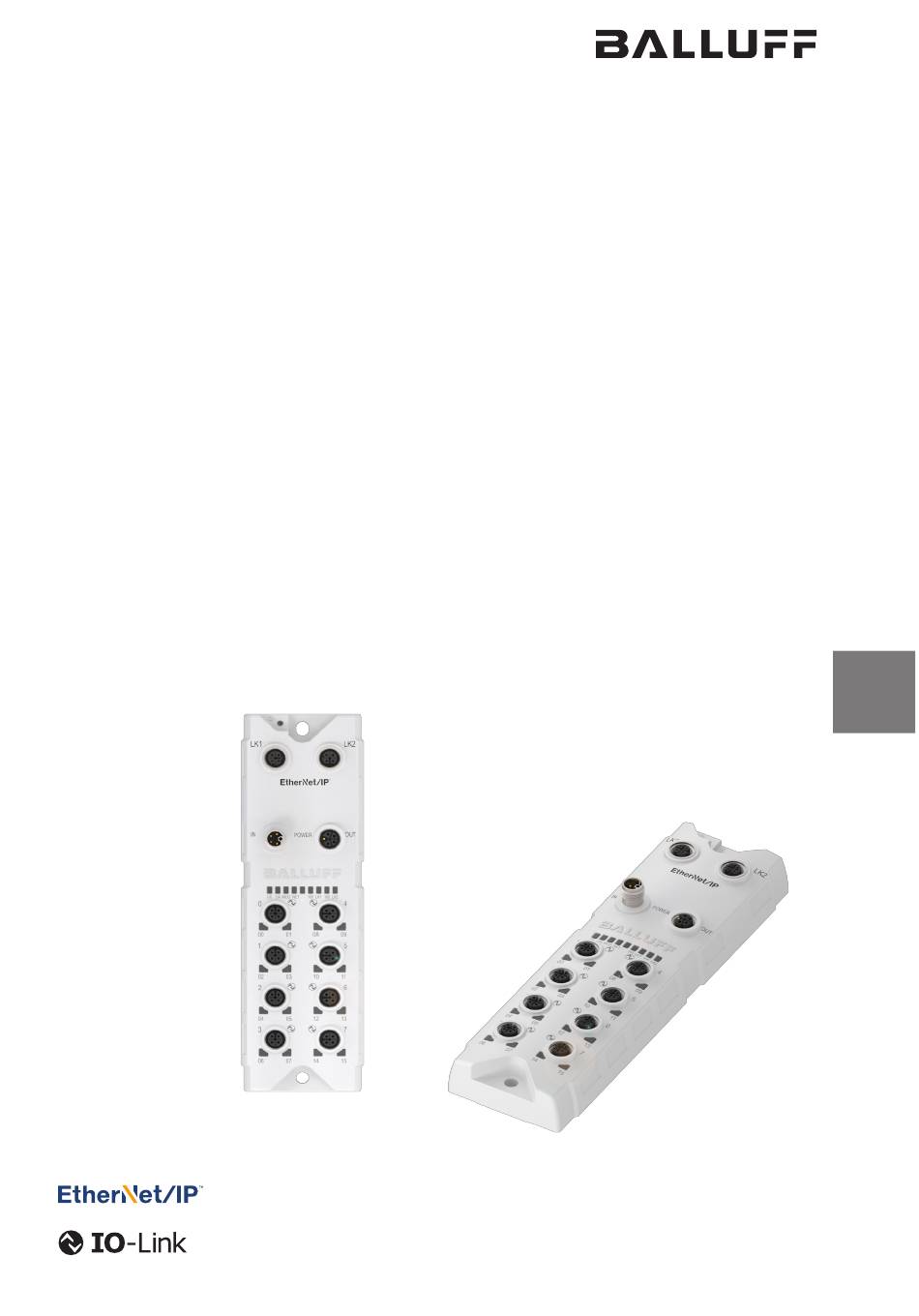

  • Page 1 BNI EIP-508-005-P067 deutsch Betriebsanleitung User’s guide english...
  • Page 2 www.balluff.com...
  • Page 3 BNI EIP-508-005-P067 Betriebsanleitung deutsch...
  • Page 4 www.balluff.com...

  • Page 5: Table Of Contents

    BNI EIP-508-005-P067 Netzwerkschnittstelle Benutzerhinweise zu dieser Anleitung Gültigkeit Mitgeltende Dokumente Verwendete Symbole und Konventionen Bedeutung der Warnhinweise Verwendete Fachbegriffe und Abkürzungen Abbildungen Sicherheitshinweise Bestimmungsgemäße Verwendung Vernünftigerweise vorhersehbare Fehlanwendung Allgemeine Sicherheitshinweise Lieferumfang, Transport und Lagerung Lieferumfang Transport Lagerbedingungen Produktbeschreibung Aufbau Funktion...
  • Page 6 BNI EIP-508-005-P067 Netzwerkschnittstelle Technische Daten Umgebungsbedingungen Elektrische Merkmale Elektrischer Anschluss IO-Link Ethernet/IP Material Mechanische Merkmale Zulassungen und Kennzeichnungen 8.8.1 CE 8.8.2 UL deutsch...

  • Page 7: Benutzerhinweise Zu Dieser Anleitung

    VORSICHT Mitgeltende Dokumente Das allgemeine Warnsymbol in Verbindung mit dem Weitere Informationen zu diesem Produkt finden Sie unter Signalwort VORSICHT kennzeichnet eine Gefahr, die zu www.balluff.com auf der Produktseite z. B. in folgenden leichten oder mittelschweren Verletzungen führen Dokumenten: kann. –...

  • Page 8: Sicherheitshinweise

    Defekt des Produkts keine Gefahren für Einhaltung der technischen Spezifikationen und Anforde- Personen und Sachen entstehen können. rungen und nur mit geeignetem Original Balluff Zubehör verwendet wird. Das Produkt darf nicht geöffnet, umgebaut oder verändert werden. Bei Defekten und nichtbehebbaren Störungen des Andernfalls liegt eine nichtbestimmungsgemäße Verwen-...

  • Page 9: Lieferumfang, Transport Und Lagerung

    Erdungsband aus Edelstahl – Montageanleitung Zubehör ist nicht im Lieferumfang enthalten und deshalb getrennt zu bestellen. Empfohlenes Zubehör finden Sie unter www.balluff.com auf der Produktseite. Transport ► Produkt in Originalverpackung bis zum Verwendungs- ort transportieren. Lagerbedingungen ► Produkt in Originalverpackung lagern.

  • Page 10: Produktbeschreibung

    DLR-Protokoll für eine redundante Kommu- nikation in einer Ring-Topologie. Port 0 Port 4 Für Einstellinformationen siehe Konfigurationsanlei- Port 1 Port 5 tung unter www.balluff.com auf der Produkt- seite. Port 2 Port 6 Port 3 Port 7 Befestigungsloch Bild 4-2: Geräteübersicht...

  • Page 11: Anzeigeelemente

    BNI EIP-508-005-P067 Netzwerkschnittstelle Produktbeschreibung (Fortsetzung) POWER Anzeigeelemente Status-LEDs Signal Bedeutung BNI EIP-508-005-P067 Grün Eingangsspannung OK BNI00HZ Rot blinkend Eingangsspannung gering (< 18 V) Status-LEDs Grün Ausgangsspannung OK Rot blinkend Ausgangsspannung gering (< 18 V) Port/Pin-LEDs: Status der IO-Link- Keine Ausgangsspannung und I/O-Ports vorhanden (< 11 V)

  • Page 12: Einbau Und Anschluss

    BNI EIP-508-005-P067 Netzwerkschnittstelle Einbau und Anschluss Einbau M12-Stecker M12-Buchse (L-codiert, mit FE) (L-codiert, mit FE) Abmessungen siehe Bild 4-1 auf Seite 8. ► Das Modul mit 2 M6-Schrauben und einem maximalen Anzugsdrehmoment von 3 Nm unter Verwendung der Befestigungslöcher (siehe Bild 4-2 auf Seite 8) befestigen.

  • Page 13: I/O-Port

    BNI EIP-508-005-P067 Netzwerkschnittstelle Einbau und Anschluss (Fortsetzung) 5.2.3 I/O-Port 5.2.4 Erdung Um EMV-Störungen entgegenzuwirken, muss der Funkti- onserdungsanschluss verwendet werden. ► Erdungsanschluss mit der Funktionserde (FE) der Maschine verbinden. Der FE-Anschluss zwischen Gehäuse und Maschine muss eine niedrige Impedanz aufwei-...

  • Page 14: Inbetriebnahme Und Betrieb

    Lebensmittel- und Getränkeindustrie. der Anlage fernhalten. Für weitere Informationen siehe ECOLAB-Zertifikat ► Inbetriebnahme nur durch geschultes Fachpersonal. unter www.balluff.com auf der Produktseite. ► Sicherheitshinweise des Anlagen- oder Systemher- stellers beachten. ► Das Produkt regelmäßig reinigen. Die Reinigungsintervalle hängen von den Umgebungsbe- 1.

  • Page 15: Reparatur, Demontage Und Entsorgung

    BNI EIP-508-005-P067 Netzwerkschnittstelle Reparatur, Demontage und Entsorgung Reparatur Reparaturen am Produkt dürfen nur von Balluff durchge- führt werden. Sollte das Produkt defekt sein, nehmen Sie Kontakt mit unserem Service-Center auf. Demontage ► Gerät nur in spannungsfreiem Zustand demontieren! Entsorgung ► Befolgen Sie die nationalen Vorschriften zur Entsor- gung.
  • Page 16 2 × 10Base-/100Base- Leistungsdaten für UL siehe Kapitel 8.8.2 auf Anschluss für EtherNet/IP-Port M12, D-codiert, Buchse Seite 15. Kabeltypen gemäß IEEE 802.3 Geschirmtes, verdrilltes Weitere Daten finden Sie unter www.balluff.com Leitungspaar min. STP auf der Produktseite. CAT 5/ STP CAT 5e Datenübertragungsrate 10/100 Mbit/s Umgebungsbedingungen Max. Kabellänge 100 m...
  • Page 17 Kabelgrößen Stromversorgungskabel: Nähere Informationen zu Richtlinien, Zulassungen Gelistetes oder R/C-Kabel (CYJV2/8) mit M12-Innenge- und Normen finden Sie unter www.balluff.com winde und L-codiertem Stecker mit mindestens 24 V, auf der Produktseite. mindestens 16 A für alle Modelle. Mit S, SJ, SO, ST, SV oder R/C (AVLV2) gelistete Kabel, die auf der UL Style Page als für externe Verbindungen geeignet gekennzeich-...
  • Page 19 BNI EIP-508-005-P067 User’s guide english...
  • Page 20 www.balluff.com...
  • Page 21 BNI EIP-508-005-P067 Network interface User instructions for this guide Validity Other applicable documents Symbols and conventions Explanation of the warnings Technical terms and abbreviations used Pictures Safety notes Intended use Reasonably foreseeable misuse General safety notes Scope of delivery, transport and storage...
  • Page 22 BNI EIP-508-005-P067 Network interface Technical data Ambient conditions Electrical data Electrical connection IO-Link EtherNet/IP Materials Mechanical features Approvals and designations 8.8.1 CE 8.8.2 UL english...

  • Page 23: User Instructions For This Guide

    CAUTION Additional information about this product can be found at The general warning symbol together with the signal www.balluff.com on the product page, e.g. in the word CAUTION indicates a hazard which can lead to following documents: slight or moderate injuries.

  • Page 24: Safety Notes

    BNI EIP-508-005-P067 Network interface Safety notes Intended use General safety notes The Ethernet/IP-IO-Link master serves as decentralized I/O Activities such as installation, connection and startup and IO-Link Block for connection to an Ethernet/IP fieldbus may only be carried out by qualified personnel.

  • Page 25: Scope Of Delivery, Transport And Storage

    Installation guide Accessories are not included in the scope of delivery and must be ordered separately. Recommended accessories can be found at www.balluff.com on the product page. Transport ► Transport product to location of use in original packaging. Storage conditions ►...

  • Page 26: Product Description

    DLR protocol for redundant communication in a ring topology. Port 0 Port 4 For configuration information, see the Port 1 Port 5 configuration guide at www.balluff.com on the product page. Port 2 Port 6 Port 3 Port 7 Mounting hole Fig.

  • Page 27: Display Elements

    BNI EIP-508-005-P067 Network interface Product description (continued) POWER Display elements Status LEDs Signal Meaning BNI EIP-508-005-P067 Green Input voltage OK BNI00HZ Red flashing Input voltage low (< 18 V) Status LEDs Green Output voltage OK Red flashing Output voltage low (< 18 V) No output voltage present (< 11 V)

  • Page 28: Installation And Connection

    BNI EIP-508-005-P067 Network interface Installation and connection Installation M12 plug M12 socket (L-coded, with FE) (L-coded, with FE) For dimensions, see Fig. 4-1 on page 8. ► Fasten the module with 2 M6 screws and a maximum tightening torque of 3 Nm using the mounting holes (see Fig.

  • Page 29: I/O-Port

    BNI EIP-508-005-P067 Network interface Installation and connection (continued) 5.2.3 I/O-Port 5.2.4 Grounding To counteract EMC interference, the functional earth connection must be used. ► Connect the earth terminal to the functional earth (FE) of the machine. The FE connection between the housing and Fig.

  • Page 30: Startup And Operation

    ► Persons must keep away from the system’s hazardous zones. For further information, see ECOLAB certificate at ► Startup must be performed only by trained technical www.balluff.com on the product page. personnel. ► Observe the safety instructions of the equipment or ► Clean the product regularly.

  • Page 31: Repair, Disassembly And Disposal

    BNI EIP-508-005-P067 Network interface Repair, disassembly and disposal Repair Repairs to the product may only be performed by Balluff. If the product is defective, contact our Service Center. Disassembly ► Only disassemble the device when it is de-energized! Disposal ► Observe the national regulations for disposal.
  • Page 32 For performance data for UL, see chapter 8.8.2 on Cable types as per IEEE 802.3 Shielded twisted pair page 15. min. STP CAT 5/ STP CAT 5e Further data can be found at www.balluff.com Data transmission rate 10/100 Mbit/s on the product page. Max. cable length 100 m...
  • Page 33 Power supply cable: Additional information on directives, approvals and Listed or R/C cable (CYJV2/8) with M12 female thread and standards can be found at www.balluff.com on L-coded plug rated 24 V minimum, 16 A minimum for all the product page. models. S, SJ, SO, ST, SV, or R/C (AVLV2) listed cable marked or specified on the UL Style Page as suitable for 8.8.1...
  • Page 34 Technical Service Hub Region Americas Region EMEA Region APAC Balluff Inc. Balluff GmbH Balluff Automation (Shanghai) Co., Ltd. 8125 Holton Drive Schurwaldstrasse 9 No. 800 Chengshan Rd, 8F, Buidling A, Florence, KY 41042 73765 Neuhausen a.d.F. Yunding International Commercial Plaza...
